Console box lock

Use the master key to lock

s

1

or unlock

s

2

the

console box.

GLOVE BOX

Open the glove box by pulling the handle. Use the

master key when locking

s

1

or unlocking

s

2

the

glove box.

WARNING

Keep glove box lid closed while driving to

help prevent injury in an accident or a

sudden stop.

SUNGLASSES HOLDER

To open the sunglasses holder, push and release.
Only store one pair of sunglasses in the holder.

WARNING

Keep the sunglasses holder closed while

driving to prevent an accident.

LIC0668

LIC1176

WIC0673

2-38

Instruments and controls

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

CAUTION

● Do not use for anything other than

sunglasses.

● Do not leave sunglasses in the sun-

glasses holder while parking in direct

sunlight. The heat may damage the

sunglasses.

MAP POCKETS

SEATBACK POCKET

The seatback pocket is located on the back of the

driver seat. The pocket can be used to store

maps.

LIC1195

LIC0575

Instruments and controls

2-39

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

OVERHEAD CONSOLE

Storage bins

WARNING

Keep storage bins closed while driving to

help prevent injury in an accident or a

sudden stop.

Push the button to open a storage bin.
Push the lid up to close.

Small bin

LIC0568

Medium bin

LIC0569

Large bin

LIC0570

2-40

Instruments and controls

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

CUP HOLDERS

To open the front cup holders, push the cup

holder lid.
To close, lower the cup holder lid and push down

until it clicks in place.

CAUTION

● Avoid abrupt starting and braking when

the cup holder is being used to prevent

spilling the drink. If the liquid is hot, it

can scald you or your passenger.

● Use only soft cups in the cup holder.

Hard objects can injure you in an

accident.

Position the arm on the adjustable cup holder so

that the cup is held securely.

Front

LIC0669

Adjustable

LIC0553

Instruments and controls

2-41

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

To open the 2nd row cup holders (rear of the front

console), lower the lid. To close, raise the lid.

2nd row (rear of front console)

LIC0554

Rear console (if so equipped)

LIC0555

2nd row bench (if so equipped)

LIC0556

2-42

Instruments and controls

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

CAUTION

● Do not use bottle holder for any other

objects that could be thrown about in

the vehicle and possibly injure people

during sudden braking or an accident.

● Do not use bottle holder for open liquid

containers.

2ND ROW CENTER CONSOLE (if so

equipped)

Pull up on the lever to open the console box lid.

3rd row

LIC0557

Bottle holder

WIC1197

LIC0576

Instruments and controls

2-43

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

Removing the 2nd row center console

box

To remove the 2nd row center console box:

s

1

Lift out the cup holder tray.

s

2

Pull up on the handle to tilt the console box

up.

s

3

Move the console box toward the front of the

vehicle and lift it out.

To reinstall the 2nd row center console box:

1. Slide the console box over the base toward

the rear of the vehicle.

2. Push down to lock the console box in place.
3. Replace the cup holder tray.

CARGO AREA STORAGE BIN

To open the cargo area storage bin, pull down on

the tab and pull the lid off.

LIC0577

LIC0571

2-44

Instruments and controls

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

To access the floor storage area, push down

s

1

to raise the handle, then pull up on the handle

s

2

to lift the luggage board.

LUGGAGE HOOKS

The luggage hooks can be used to secure cargo

with ropes or other types of straps.

WARNING

● Properly secure all cargo with ropes or

straps to help prevent it from sliding or

shifting. Do not place cargo higher than

the seatbacks. In a sudden stop or col-

lision, unsecured cargo could cause

personal injury.

● Use suitable ropes and hooks to secure

cargo.

● Never allow anyone to ride in the lug-

gage area. It is extremely dangerous to

ride in a cargo area inside of a vehicle.

In a collision, people riding in these

areas are more likely to be seriously

injured or killed.

● Do not allow people to ride in any area

of your vehicle that is not equipped with

seats and seat belts.

● The child restraint top tether strap may

be damaged by contact with items in

the cargo area. Secure any items in the

cargo area. Your child could be seri-

ously injured or killed in a collision if

the top tether strap is damaged.

● Be sure everyone in your vehicle is in a

seat and using a seat belt properly.

Side finisher

When hooking on ropes, do not apply a load of

more than 55 lb (245 N) to a single

s

A

hook or

44 lb (196 N) to a single

s

B

hook.

LIC0572

LTI0089

Instruments and controls

2-45

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

Floor hooks

Do not apply a load of more than 110 lb (490 N)

to a single hook.

CARGO NET

The cargo net helps keep packages in the cargo

area from moving around while the vehicle is in

motion.
To install the cargo net, attach the hooks to the

retainers.
To remove the cargo net, detach the hooks from

the cargo net retainers.

WARNING

● Properly secure all cargo to help pre-

vent it from sliding or shifting. Do not

place cargo higher than the seatbacks.

In a sudden stop or collision, unsecured

cargo could cause personal injury.

● Be sure to secure all four hooks into the

retainers. The cargo restrained in the

net must not exceed 30 lbs. (13.6 kg) or

the net may not stay secured.

LTI0090

LIC0628

2-46

Instruments and controls

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

ROOF RACK

WARNING

● Drive extra carefully when the vehicle is

loaded at or near the cargo carrying

capacity, especially if the significant

portion of that load is carried on the

roof rack.

● Heavy loading of the roof rack has the

potential to affect the vehicle stability

and handling during sudden or abnor-

mal handling maneuvers.

● Roof rack load should be evenly

distributed.

● Do not exceed maximum roof rack load

weight capacity.

● Properly secure all cargo with ropes or

straps to help prevent it from sliding or

shifting. In a sudden stop or collision,

unsecured cargo could cause personal

injury.

CAUTION

Use care when placing or removing items

from the roof rack. If you cannot comfort-

ably lift the items onto the roof rack from

the ground, use a ladder or stool.

LIC1177

Instruments and controls

2-47

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

Always distribute the luggage evenly on the roof

rack. Do not load more than 200 lbs (91 kg) on

entire roof rack. Be sure load is evenly distributed

across both crossbars. Be careful that your ve-

hicle does not exceed the Gross Vehicle Weight

Rating (GVWR) or its Gross Axle Weight Rating

(GAWR front and rear). The GVWR and GAWR

are located on the F.M.V.S.S. label (located on

the driver’s door pillar). For more information

regarding GVWR and GAWR, refer to “Vehicle

loading information” in the “Technical and con-

sumer information” section later in this manual.

The crossbars can be adjusted forward and

backward. Loosen the thumbwheel

s

1

and ad-

just the crossbar to the desired position. Tighten

the thumbwheel. Place your luggage on the bars

and secure the luggage with rope to the utility

loops

s

2

. Do not place luggage on the side rails

or tie rope directly to the side rails. Always be

sure the thumbwheels are fully tightened to keep

the crossbar in place. Do not use utility loops for

any purpose other than securing luggage.

POWER WINDOWS

WARNING

● Make sure that all passengers have

their hands, etc. inside the vehicle while

it is in motion and before closing the

windows. Use the window lock switch

to prevent unexpected use of the power

windows.

● Do not leave children unattended inside

the vehicle. They could unknowingly ac-

tivate switches or controls and become

trapped in a window. Unattended chil-

dren could become involved in serious

accidents.

The power windows operate when the ignition

switch is in the ON position, or for about 45 sec-

onds after the ignition switch is turned to the OFF

position. If the driver’s or passenger’s door is

opened during this period of about 45 seconds,

power to the windows is canceled.

LIC1200

WINDOWS

2-48

Instruments and controls

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

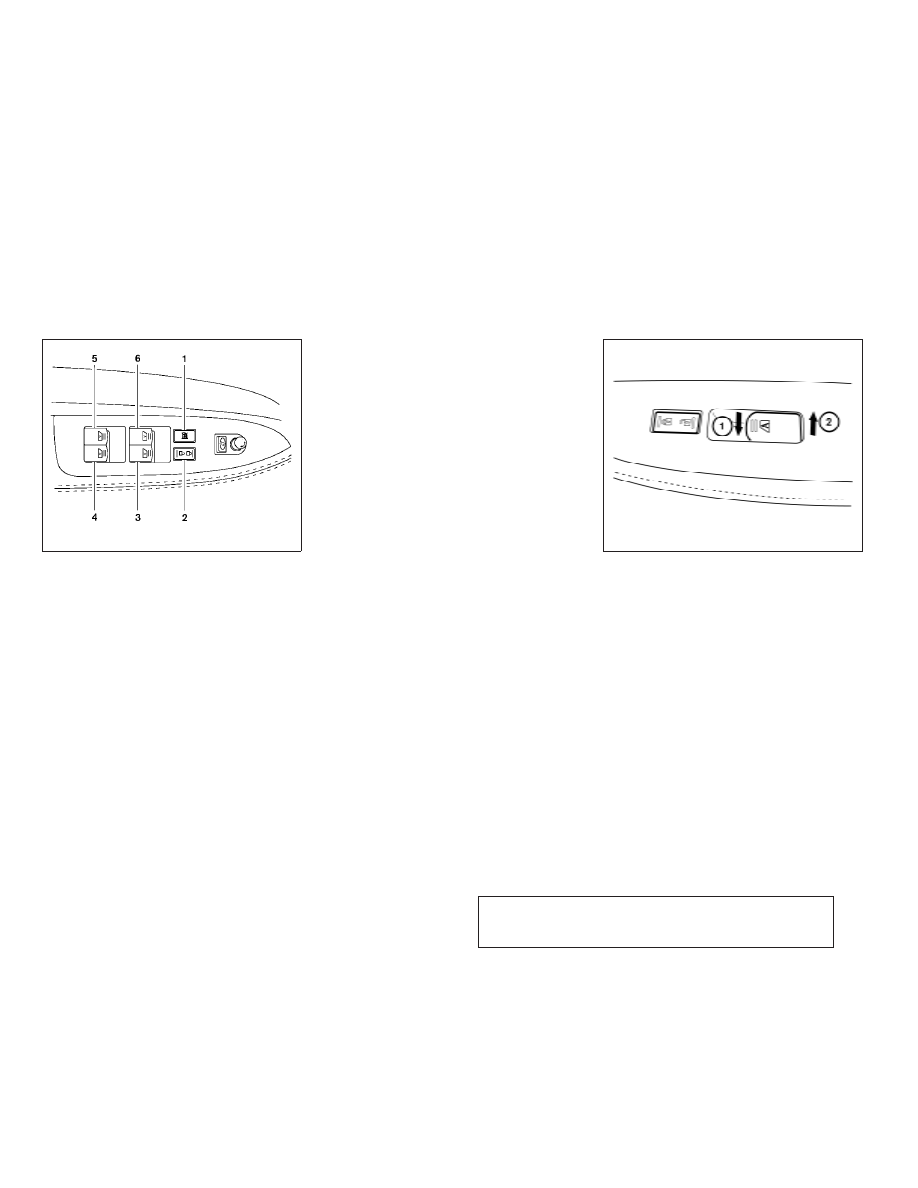

1.

Window lock button

2.

Power door lock switch

3.

Front passenger side automatic switch

4.

Right rear passenger window automatic
switch

5.

Left rear passenger window automatic
switch

6.

Driver side automatic switch

Driver’s side power window switch

The driver’s side control panel is equipped with

switches to open or close the front and rear

passenger windows.
To open a window, push the switch and hold it

down. To close a window, pull the switch and

hold it up. To stop the opening or closing function

at any time, simply release the switch.

Front passenger’s power window

switch

The passenger’s window switch operates only

the corresponding passenger’s window. To open

the window, push the switch and hold it down

s

1

.

To close the window, pull the switch up

s

2

.

Locking passenger’s windows

When the window lock button is depressed, only

the driver’s side window can be opened or

closed. Push it again to cancel the window lock

function.

LIC1232

WIC1237

Instruments and controls

2-49

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

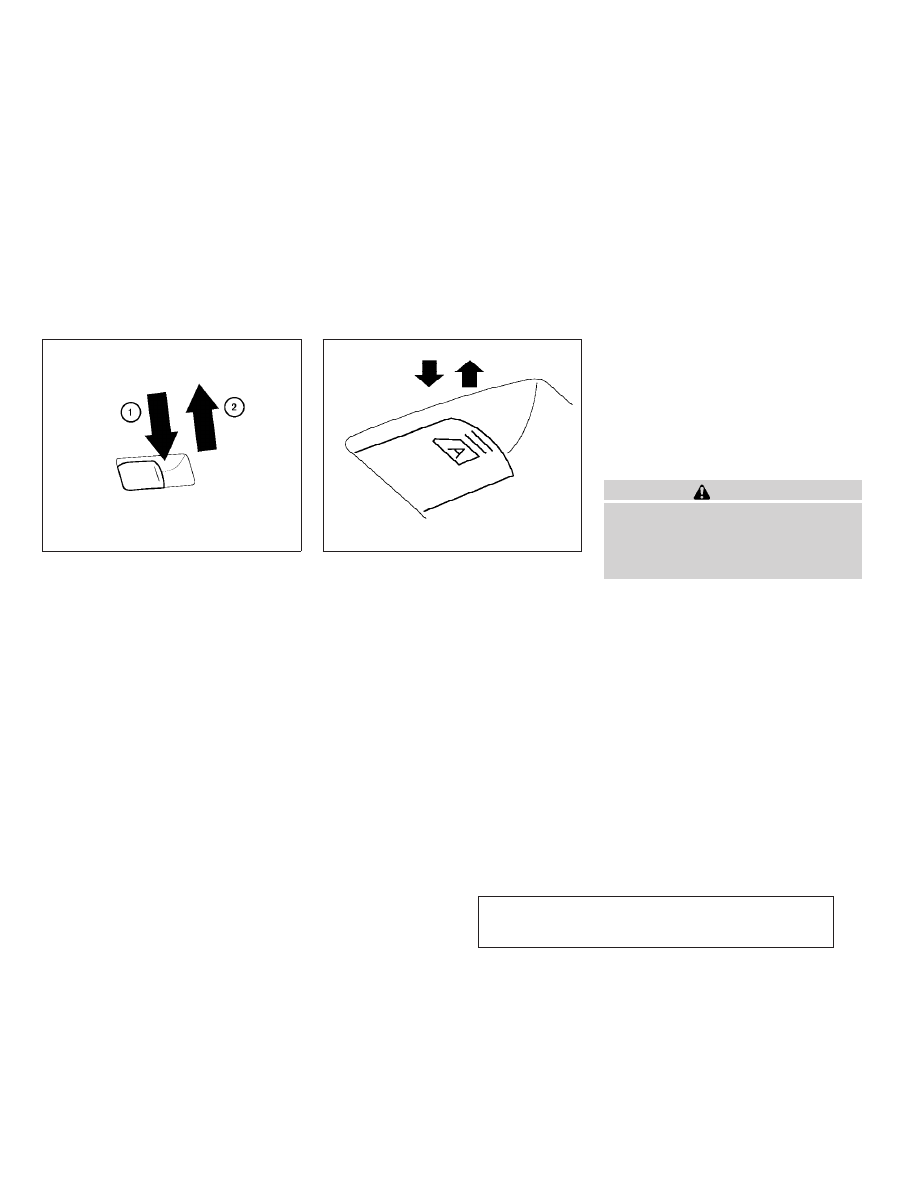

Rear power window switch

The rear power window switches open or close

only the corresponding windows. To open the

window, push the switch and hold it down

s

1

. To

close the window, pull the switch up

s

2

.

Automatic operation

To fully open a window equipped with automatic

operation, press the window switch down (only

driver’s side shown) to the second detent and

release it; it need not be held. The window auto-

matically opens all the way. To stop the window,

lift the switch up while the window is opening.
To fully close a window equipped with automatic

operation, pull the switch up to the second detent

and release it; it need not be held. To stop the

window, press the switch down while the window

is closing.

Auto-reverse function

The auto-reverse function can be activated when

a window is closed by automatic operation.
Depending on the environment or driving

conditions, the auto-reverse function may

be activated if an impact or load similar to

something being caught in the window oc-

curs.

WARNING

There are some small distances immedi-

ately before the closed position which

cannot be detected. Make sure that all

passengers have their hands, etc., inside

the vehicle before closing the window.

If the control unit detects something caught in a

window equipped with automatic operation as it

is closing, the window will be immediately low-

ered.

WIC1255

LIC0410

2-50

Instruments and controls

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

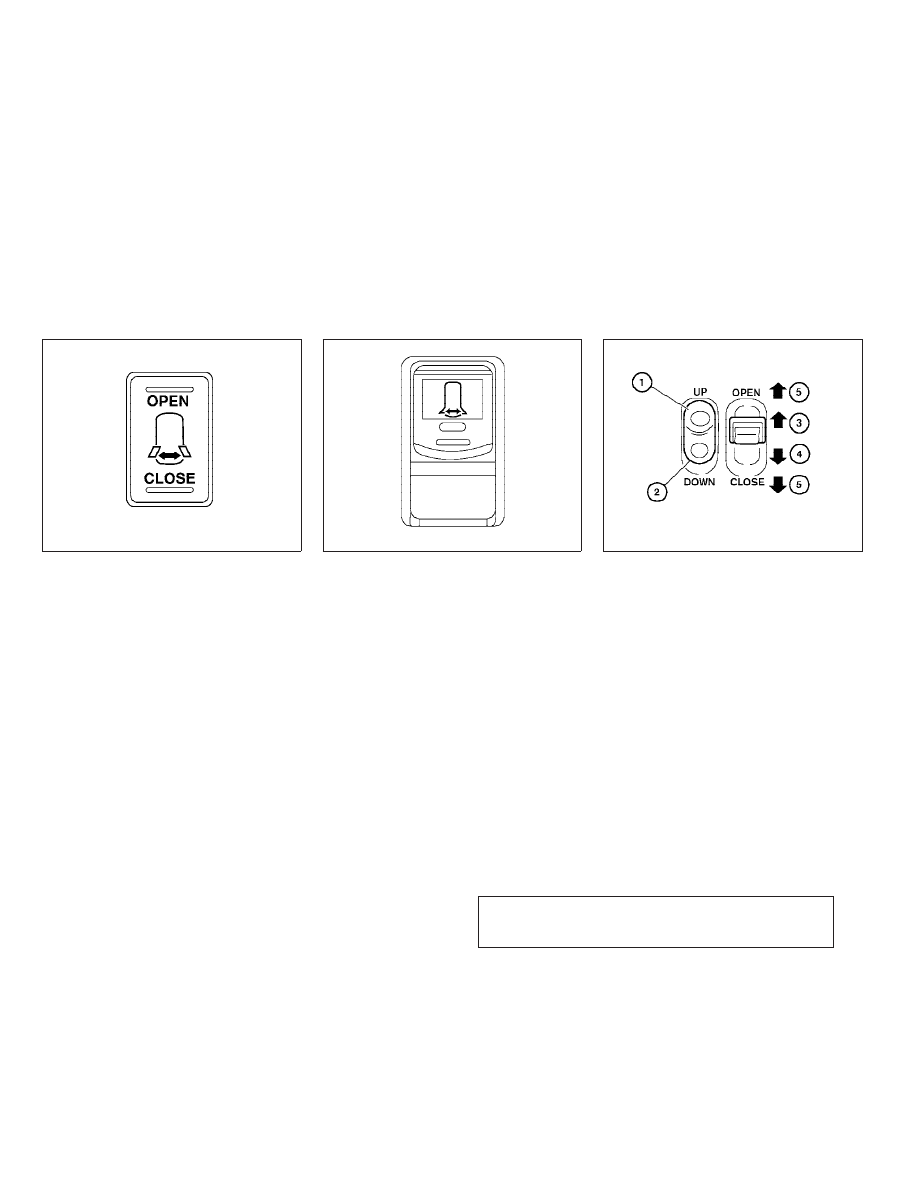

POWER VENT WINDOWS

Use the vent window switch located on the driv-

er’s side of the instrument panel to open and

close the power vent windows. The windows

cannot be operated separately.
To open the power vent windows, press and hold

the switch in the OPEN position (Type A) or press

and hold the switch (Type B).
To close the windows, press and hold down the

switch in the CLOSE position (Type A) or pull up

and hold the switch (Type B).

The power vent windows operate when the igni-

tion key is in the ON position, or for about 45 sec-

onds after the ignition key is turned to the OFF

position. If the driver’s or passenger’s door is

opened during this 45 second period, power to

the vent windows is cancelled.

AUTOMATIC MOONROOF

The moonroof will only operate when the ignition

switch is in the ON position. The automatic

moonroof is operational for about 45 seconds,

even if the ignition switch is turned to the ACC or

OFF position. If the driver’s door or the front

passenger’s door is opened during this period of

about 45 seconds, power to the moonroof is

canceled.

Sliding the moonroof

To fully open the moonroof, push the switch to-

ward the open position

s

3

.

Type A

WIC0675

Type B

LIC1417

WIC0812

MOONROOF

Instruments and controls

2-51

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

To fully close the moonroof, push the switch

toward the close position

s

4

.

To open or close the moonroof part way, push the

switch in any direction

s

5

while the moonroof is

sliding open or closed to stop it in the desired

position.

Tilting the moonroof

To tilt the moonroof up, push the tilt switch to-

ward the up position

s

1

. When the moonroof is

open, it will automatically close and then tilt up.
To tilt the moonroof down, push the tilt switch

toward the down position

s

2

.

Restarting the moonroof sliding switch

The sliding switch will become inoperable after

the battery terminal is disconnected, the electri-

cal supply interrupted and/or some abnormality

detected. Use the following reset procedure to

return moonroof operation to normal.

1. If the moonroof lid is open, push the tilting

switch repeatedly toward the down position

s

2

to fully close the lid.

2. Push and hold the tilting switch for more

than 2 seconds toward the down position

s

2

to reestablish the lid’s home position.

The moonroof should now operate normally.

Auto reverse function (when closing or

tilting down the moonroof)

The auto reverse function can be activated when

the moonroof is closed or tilted down by auto-

matic operation when the ignition key is in the ON

position or for about 45 seconds after the ignition

key is turned to the OFF position.
Depending on the environment or driving

conditions, the auto reverse function may

be activated if an impact or load similar to

something being caught in the moonroof

occurs.

WARNING

There are some small distances immedi-

ately before the closed position which

cannot be detected. Make sure that all

passengers have their hands, etc., inside

the vehicle before closing the moonroof.

When closing:
If the control unit detects something caught in the

moonroof as it moves to the front, the moonroof

will immediately open backward.
When tilting down:
If the control unit detects something caught in the

moonroof as it tilts down, the moonroof will im-

mediately tilt up.

If the auto reverse function malfunctions and re-

peats opening or tilting up the moonroof, keep

pushing the tilt down switch within 5 seconds

after it happens; the moonroof will fully close

gradually. Make sure nothing is caught in the

moonroof.

WARNING

● In an accident you could be thrown from

the vehicle through an open moonroof.

Always use seat belts and child

restraints.

● Do not allow anyone to stand up or

extend any portion of their body out of

the moonroof opening while the vehicle

is in motion or while the moonroof is

closing.

CAUTION

● Remove water drops, snow, ice or sand

from the moonroof before opening.

● Do not place heavy objects on the

moonroof or surrounding area.

Sunshade

Open and close the sunshade by sliding it for-

ward or backward.

2-52

Instruments and controls

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

If the moonroof does not close

Have your INFINITI dealer check and repair the

moonroof.

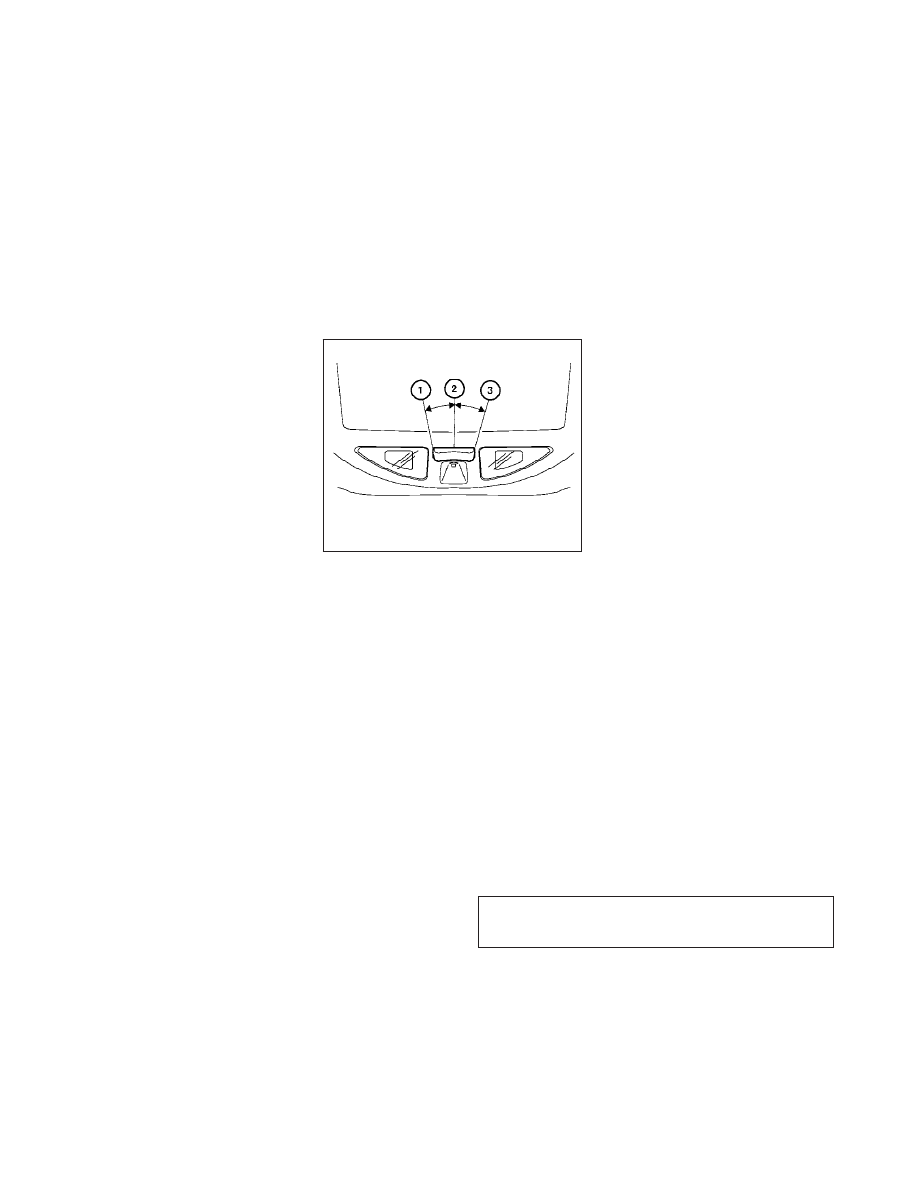

The interior light has a three-position switch and

operates regardless of ignition switch position.
When the switch is in the ON position

s

1

, the

interior lights illuminate, regardless of door posi-

tion. The lights will go off after about 30 minutes

unless the ignition switch is in the ACC or ON

position.

When the switch is in the DOOR position

s

2

, the

interior lights and puddle lights will stay on for

about 30 seconds when:

● The doors are unlocked by the keyfob, a key

or the power door lock switch while all doors

are closed and the ignition switch is in the

OFF position.

● The driver’s door is opened and then closed

while the key is removed from the ignition

switch.

● The key is removed from the ignition switch

while all doors are closed.

The lights will turn off while the 30-second timer

is activated when:

● The driver’s door is locked by the keyfob, a

key, or the power door lock switch.

● The ignition switch is turned ON.

When the switch is in the OFF position

s

3

, the

interior lights do not illuminate, regardless of door

position. The puddle lights come on when any

front or rear passenger door is opened.
The lights will turn off automatically after 30 min-

utes while doors are open to prevent the battery

from becoming discharged.

LIC0585

INTERIOR LIGHT

Instruments and controls

2-53

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X
