Infiniti QX4. Electrical System (2003 year). Manual - part 26

FIG. 4

NBEL0387S04

MEL434P

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

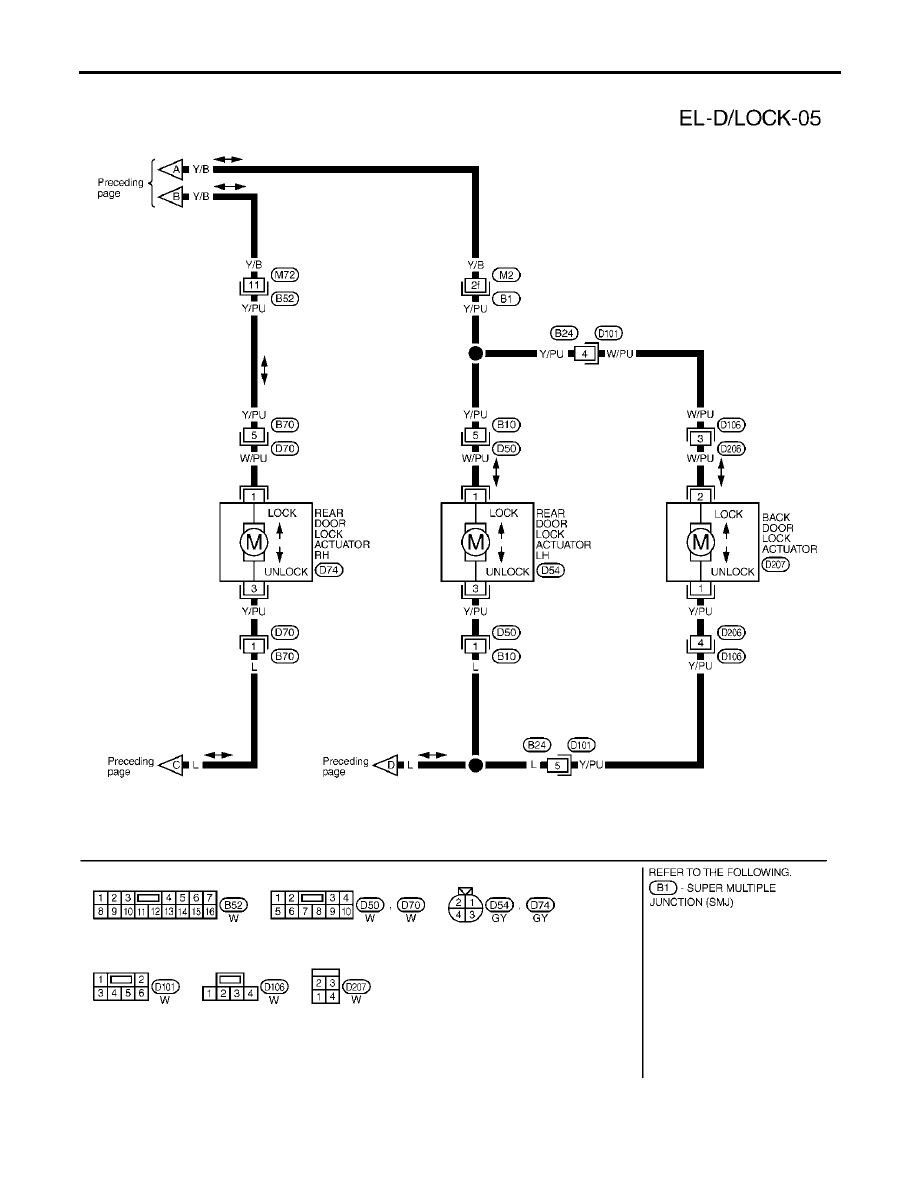

POWER DOOR LOCK

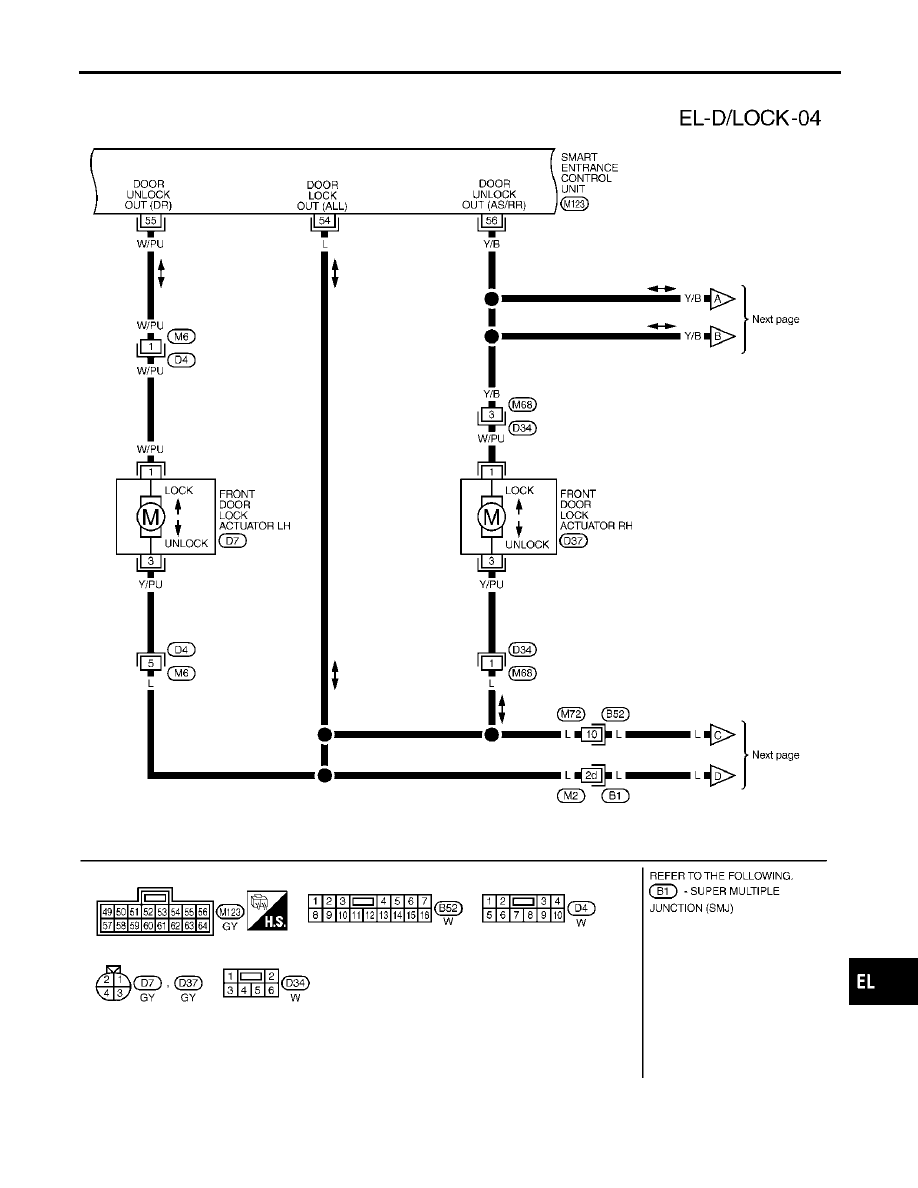

Wiring Diagram — D/LOCK — (Cont’d)

EL-405

FIG. 5

NBEL0387S05

MEL852L

POWER DOOR LOCK

Wiring Diagram — D/LOCK — (Cont’d)

EL-406

FIG. 6

NBEL0387S06

MEL354Q

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

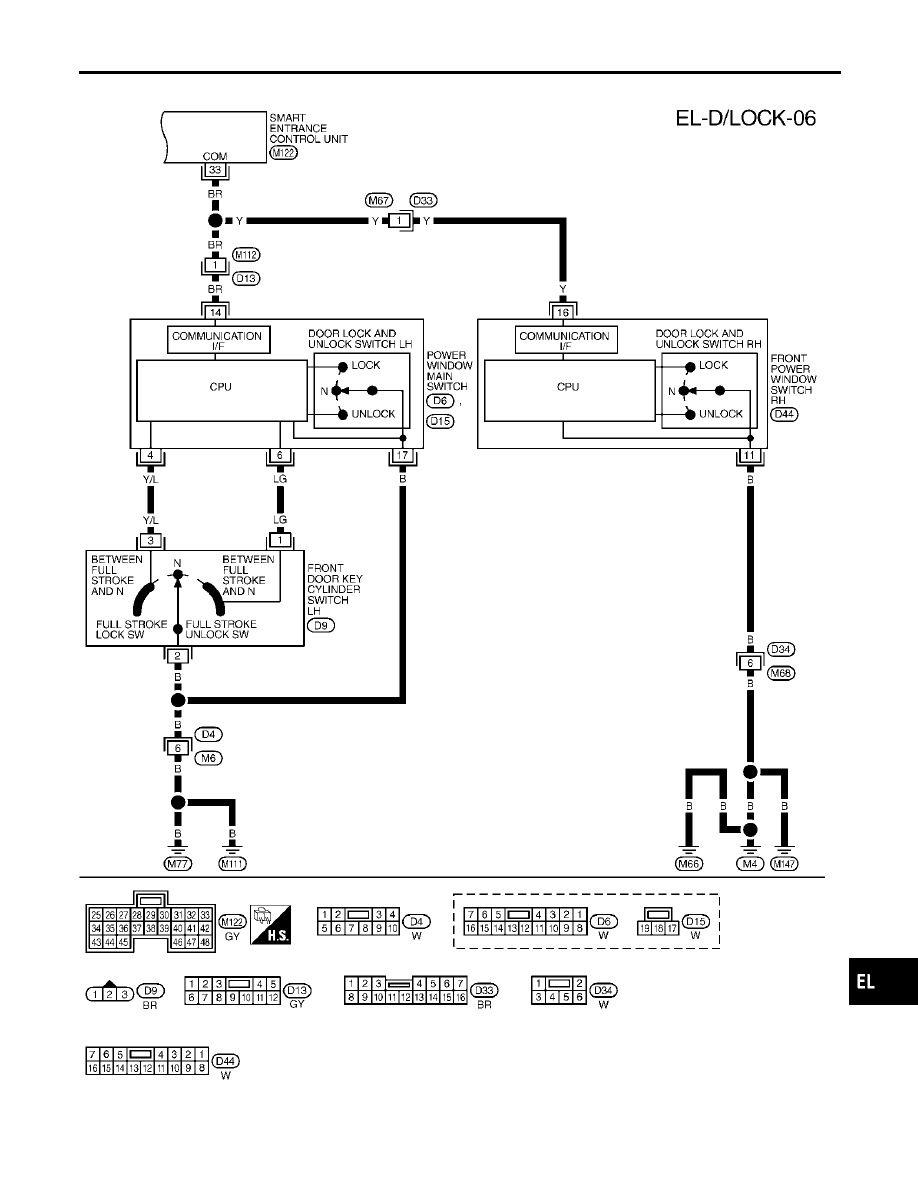

Wiring Diagram — D/LOCK — (Cont’d)

EL-407

SEL670Y

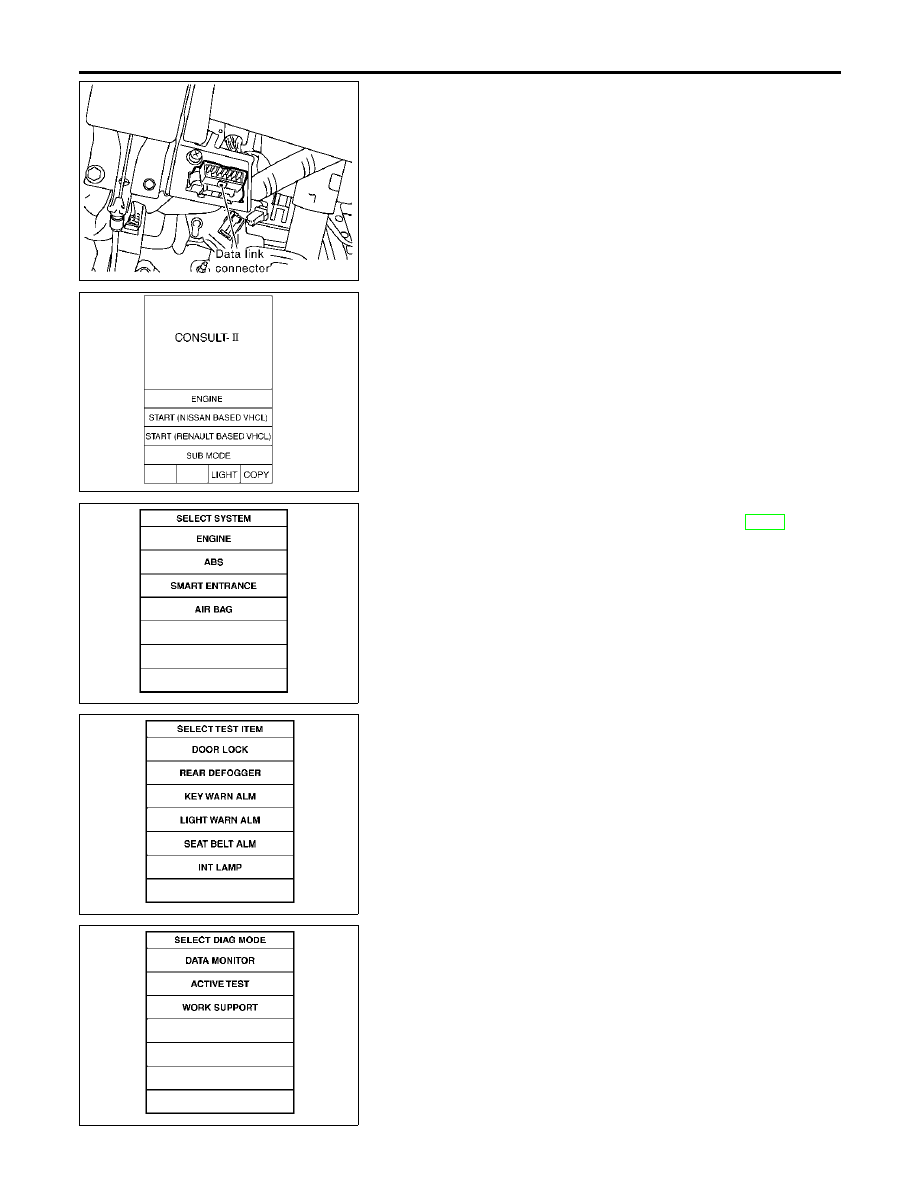

CONSULT-II Inspection Procedure

=NBEL0388

“DOOR LOCK”

NBEL0388S01

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” and “CONSULT-II CONVERTER” to
the data link connector.

SKIA3098E

3.

Turn ignition switch “ON”.

4.

Touch “START (NISSAN BASED VHCL)”.

SEL398Y

5.

Touch “SMART ENTRANCE”.
If “SMART ENTRANCE” is not indicated, go to GI-42, “CON-
SULT-II Data Link Connector (DLC) Circuit”.

SEL023X

6.

Touch “DOOR LOCK”.

SEL274W

7.

Select diagnosis mode.
“DATA MONITOR”, “ACTIVE TEST” and “WORK SUPPORT”
are available.

POWER DOOR LOCK

CONSULT-II Inspection Procedure

EL-408

CONSULT-II Application Items

NBEL0389

“DOOR LOCK”

NBEL0389S01

Data Monitor

NBEL0389S0101

Monitored Item

Description

KEY ON SW

Indicates [ON/OFF] condition of key switch.

LOCK SW DR/AS

Indicates [ON/OFF] condition of lock signal from lock/unlock switch LH and RH.

DOOR SW-RR

Indicates [ON/OFF] condition of door switch (Rear).

UNLK SW DR/AS

Indicates [ON/OFF] condition of unlock signal from lock/unlock switch LH and RH.

KEY CYL LK-SW

Indicates [ON/OFF] condition of lock signal from key cylinder.

KEY CYL UN-SW

Indicates [ON/OFF] condition of unlock signal from key cylinder.

LK BUTTON/SIG

Indicates [ON/OFF] condition of lock signal from keyfob.

UN BUTTON/SIG

Indicates [ON/OFF] condition of unlock signal from keyfob.

IGN ON SW

Indicates [ON/OFF] condition of ignition switch.

DOOR SW-DR

Indicates [ON/OFF] condition of front door switch LH.

DOOR SW-AS

Indicates [ON/OFF] condition of front door switch RH.

Active Test

NBEL0389S0102

Test Item

Description

ALL D/LK MTR

This test is able to check all door lock actuators lock operation. These actuators lock when
“ON” on CONSULT-II screen is touched.

DR D/UN MTR

This test is able to check front door lock actuator LH unlock operation. The actuator unlocks
when “ON” on CONSULT-II screen is touched.

NON DR D/UN

This test is able to check door lock actuators (except front door lock actuator LH) unlock opera-
tion. These actuators unlock when “ON” on CONSULT-II screen is touched.

Work Support

NBEL0389S0103

Work Item

Description

DOOR LOCK-UNLOCK SET

Door unlock mode can be selected among the following periods:

쐌

ON (When an UNLOCK signal is sent from front key cylinder LH once, driver’s door will be
unlocked. Then, if an UNLOCK signal is sent from front key cylinder LH again within 5
seconds, all other door will be unlocked.)/OFF (When an unlock signal sent from door key
cylinder LH, all door will be unlocked.)

쐌

MODE 1 (ON)/MODE 2 (OFF)

ANTI-LOCK OUT SET

Key reminder door mode can be changed in this mode. Selects ON-OFF of key reminder door
mode.

쐌

MODE 1 (ON)/MODE 2 (OFF)

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

CONSULT-II Application Items

EL-409

Trouble Diagnoses

NBEL0390

SYMPTOM CHART

NBEL0390S01

REFERENCE PAGE (EL-

)

411

412

414

415

416

418

420

SYMPTOM

MAIN

POWER

SUPPL

Y

AND

GROUND

CIRCUIT

CHECK

DOOR

SWITCH

CHECK

KEY

SWITCH

(INSER

T)

CHECK

DOOR

LOCK/UNLOCK

SWITCH

CHECK

FRONT

DOOR

KEY

CYLINDER

SWITCH

CHECK

BACK

DOOR

KEY

CYLINDER

SWITCH

CHECK

DOOR

LOCK

ACTUA

T

O

R

CHECK

Key reminder door system does not operate
properly.

X

X

X

X

Specific door lock actuator does not operate.

X

X

Power door lock does not operate with door
lock and unlock switch (LH and RH) on door
trim.

X

X

Power door lock does not operate with front
door key cylinder operation.

X

X

Power door lock does not operate with back
door key cylinder operation.

X

X

POWER DOOR LOCK

Trouble Diagnoses

EL-410

SEL007YA

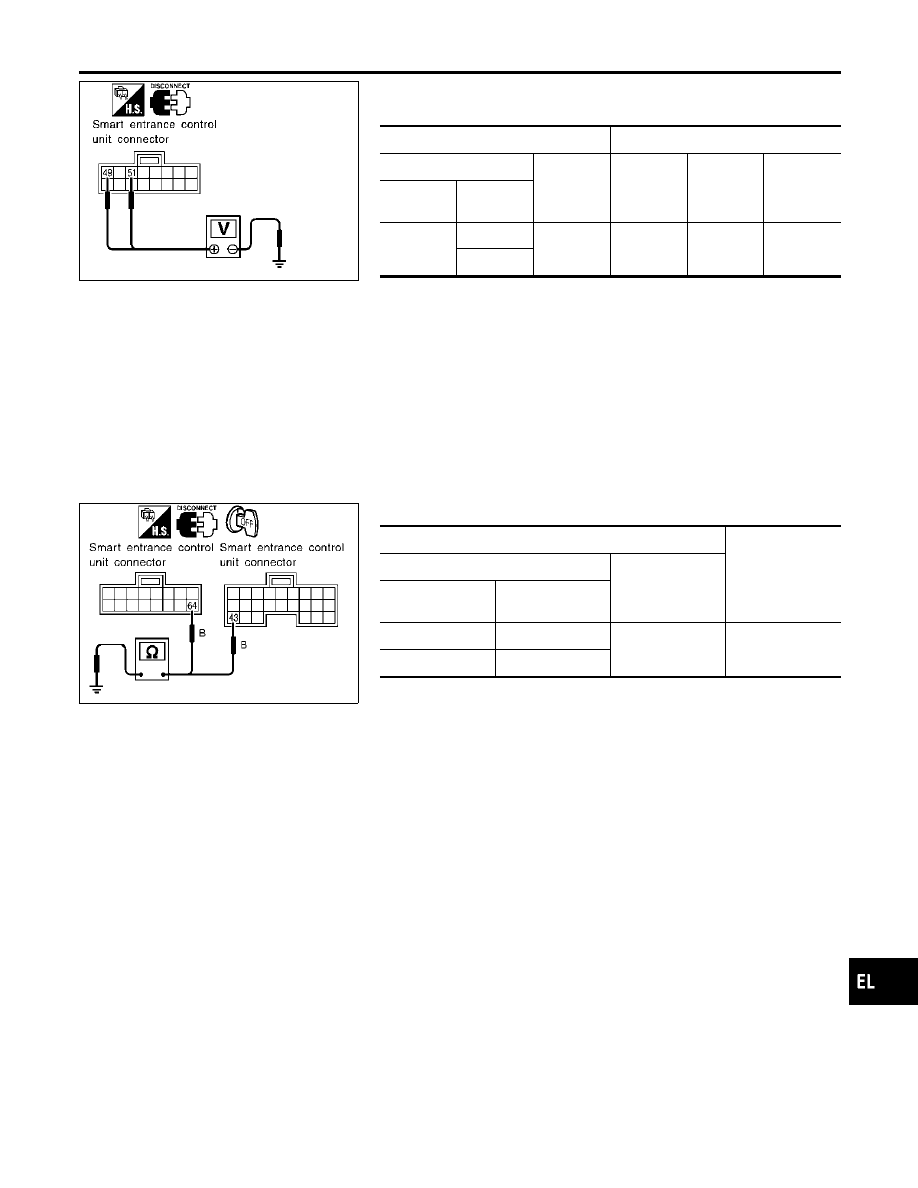

MAIN POWER SUPPLY AND GROUND CIRCUIT CHECK

=NBEL0390S02

Main Power Supply Circuit Check

NBEL0390S0201

Terminals

Ignition switch

(+)

(–)

OFF

ACC

ON

Connector

Terminal

(Wire color)

M123

49 (G/R)

Ground

Battery
voltage

Battery
voltage

Battery
voltage

51 (W/R)

If NG, check the following.

쐌

40A fuseible link (letter f, located in fuse and fusible link box).

쐌

M145 circuit breaker.

쐌

7.5A fuse [No. 24, located in fuse block (J/B)].

쐌

Harness for open or short between smart entrance control unit
and circuit breaker.

쐌

Harness for open or short between circuit breaker and fusible
link.

쐌

Harness for open or short between smart entrance control unit
and fuse

SEL008Y

Ground Circuit Check

NBEL0390S0202

Terminals

Continuity

(+)

(–)

Connector

Terminal

(Wire color)

M122

43 (B)

Ground

Yes

M123

64 (B)

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-411

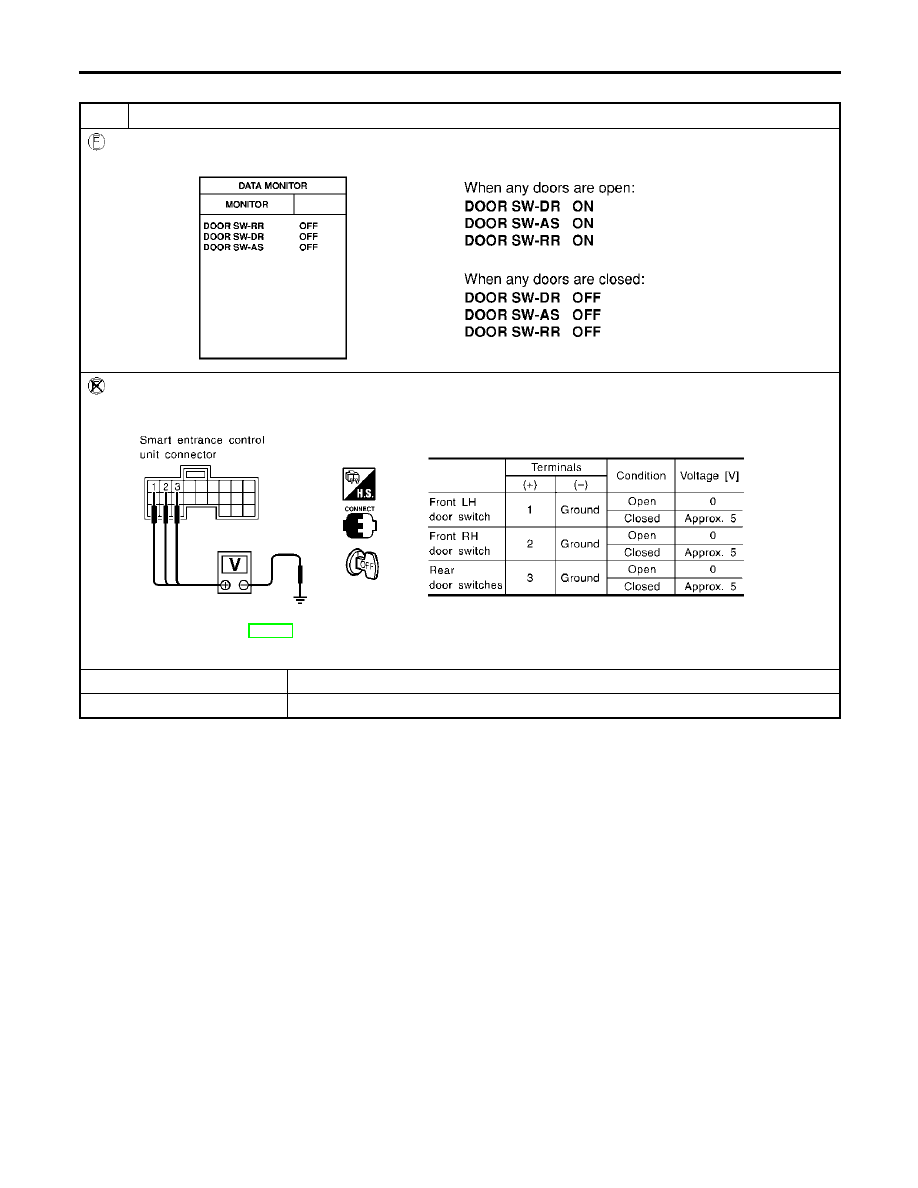

DOOR SWITCH CHECK

=NBEL0390S03

1

CHECK DOOR SWITCH INPUT SIGNAL

With CONSULT-II

Check door switches (“DOOR SW-DR”, “DOOR SW-AS”, “DOOR SW-RR”) in “DATA MONITOR” mode with CONSULT-II.

SEL009Y

Without CONSULT-II

Check voltage between smart entrance control unit harness connector M121 terminals 1 (G/OR), 2 (Y) or 3 (R/L) and
ground.

SEL010Y

Refer to wiring diagram in EL-402.

OK or NG

OK

䊳

Door switch is OK.

NG

䊳

GO TO 2.

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-412

2

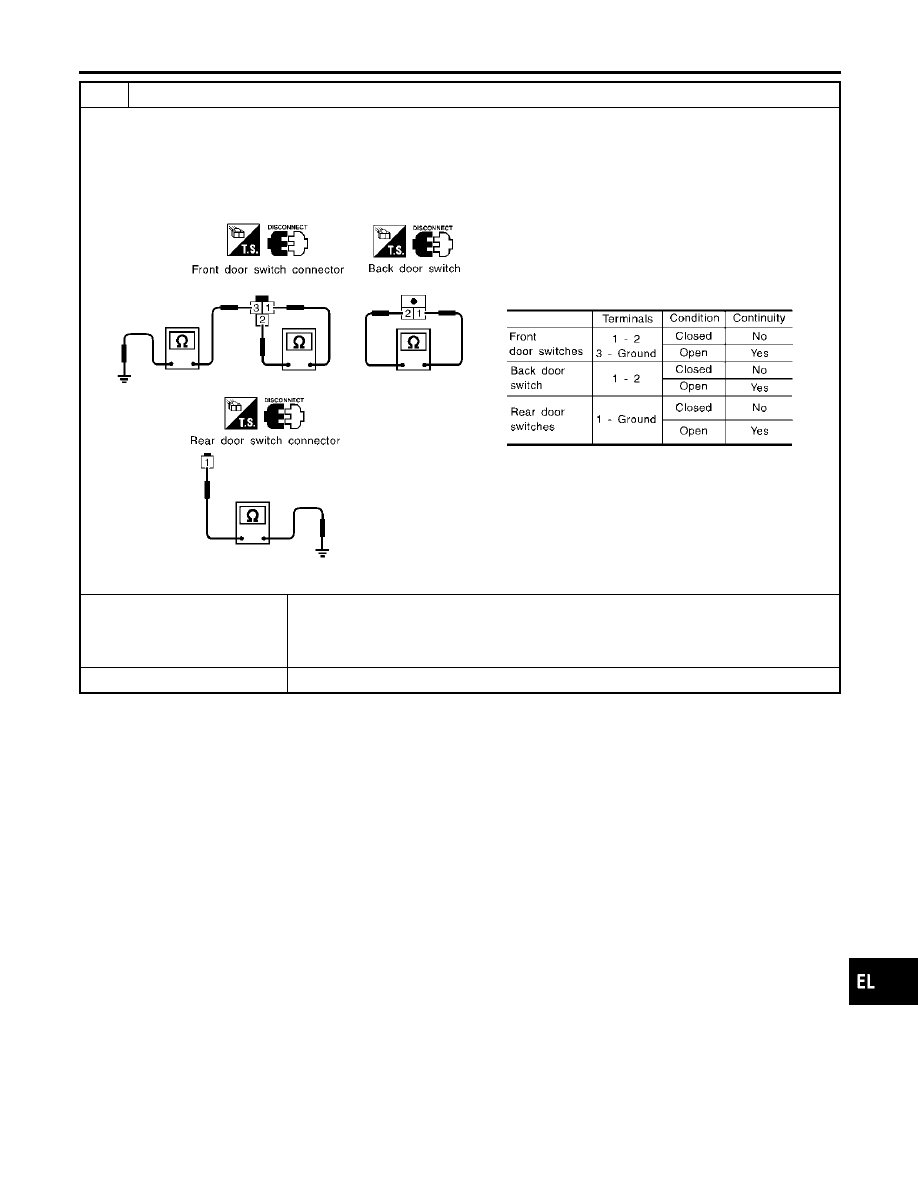

CHECK DOOR SWITCH

1. Disconnect door switch connector.
2. Check the following.

쐌

Continuity between front door switch harness connector B9 (LH) or B68 (RH) terminals 1 and 2

쐌

Continuity between front door switch harness connector B9 (LH) or B68 (RH) terminal 3 and ground

쐌

Continuity between back door switch harness connector D208 terminals 1 and 2

쐌

Continuity between rear door switch harness connector B18 (LH) or B71 (RH) terminal 1 and ground

SEL287Y

OK or NG

OK

䊳

Check the following.

쐌

Door switches ground circuit (Front or back door) or rear door switches ground condi-
tion

쐌

Harness for open or short between smart entrance control unit and door switch

NG

䊳

Replace door switch.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-413

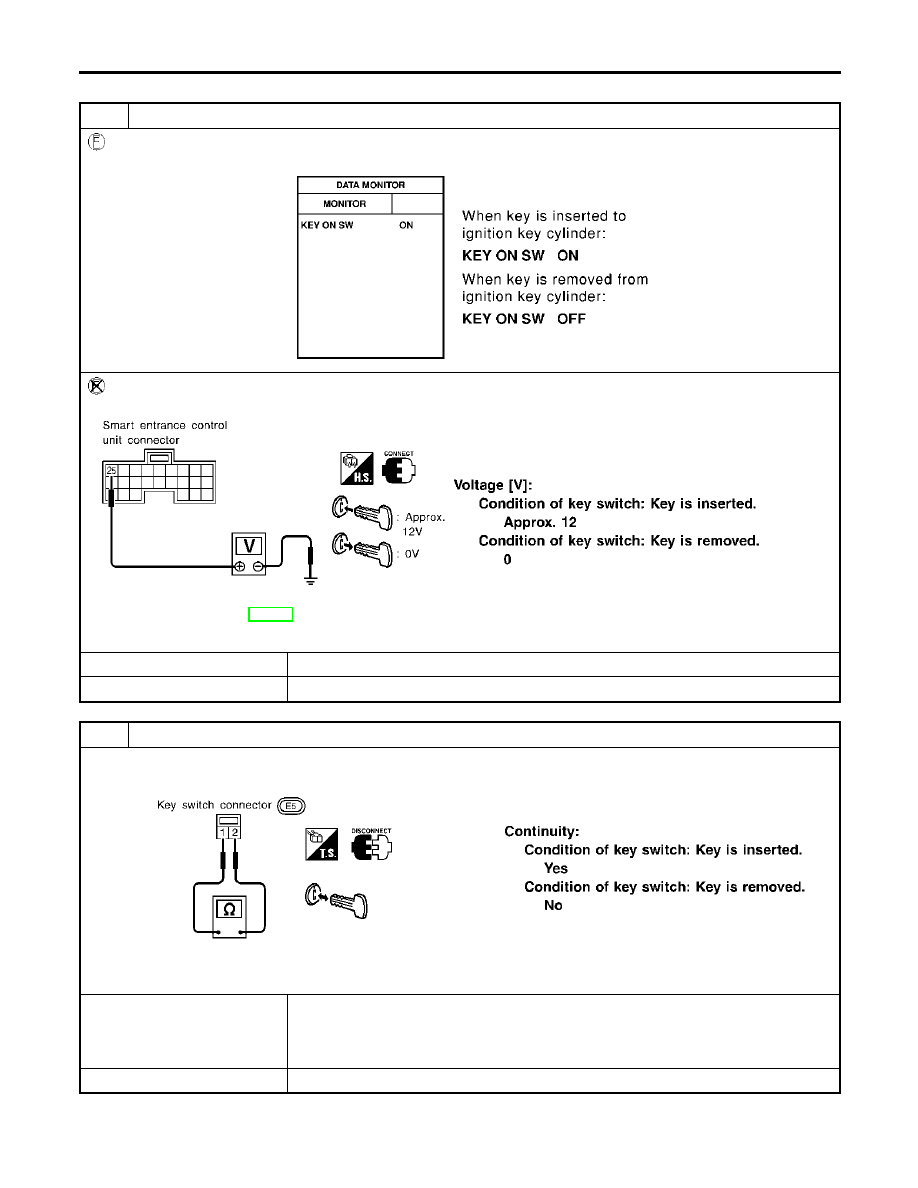

KEY SWITCH (INSERT) CHECK

=NBEL0390S04

1

CHECK KEY SWITCH INPUT SIGNAL

With CONSULT-II

Check key switch (“KEY ON SW”) in “DATA MONITOR” mode with CONSULT-II.

SEL315W

Without CONSULT-II

Check voltage between smart entrance control unit harness connector M122 terminal 25 (W/R) and ground.

SEL011Y

Refer to wiring diagram in EL-403.

OK or NG

OK

䊳

Key switch is OK.

NG

䊳

GO TO 2.

2

CHECK KEY SWITCH (INSERT)

Check continuity between terminals 1 and 2.

SEL308X

OK or NG

OK

䊳

Check the following.

쐌

7.5A fuse [No. 24, located in fuse block (J/B)]

쐌

Harness for open or short between key switch and fuse

쐌

Harness for open or short between smart entrance control unit and key switch

NG

䊳

Replace key switch.

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-414

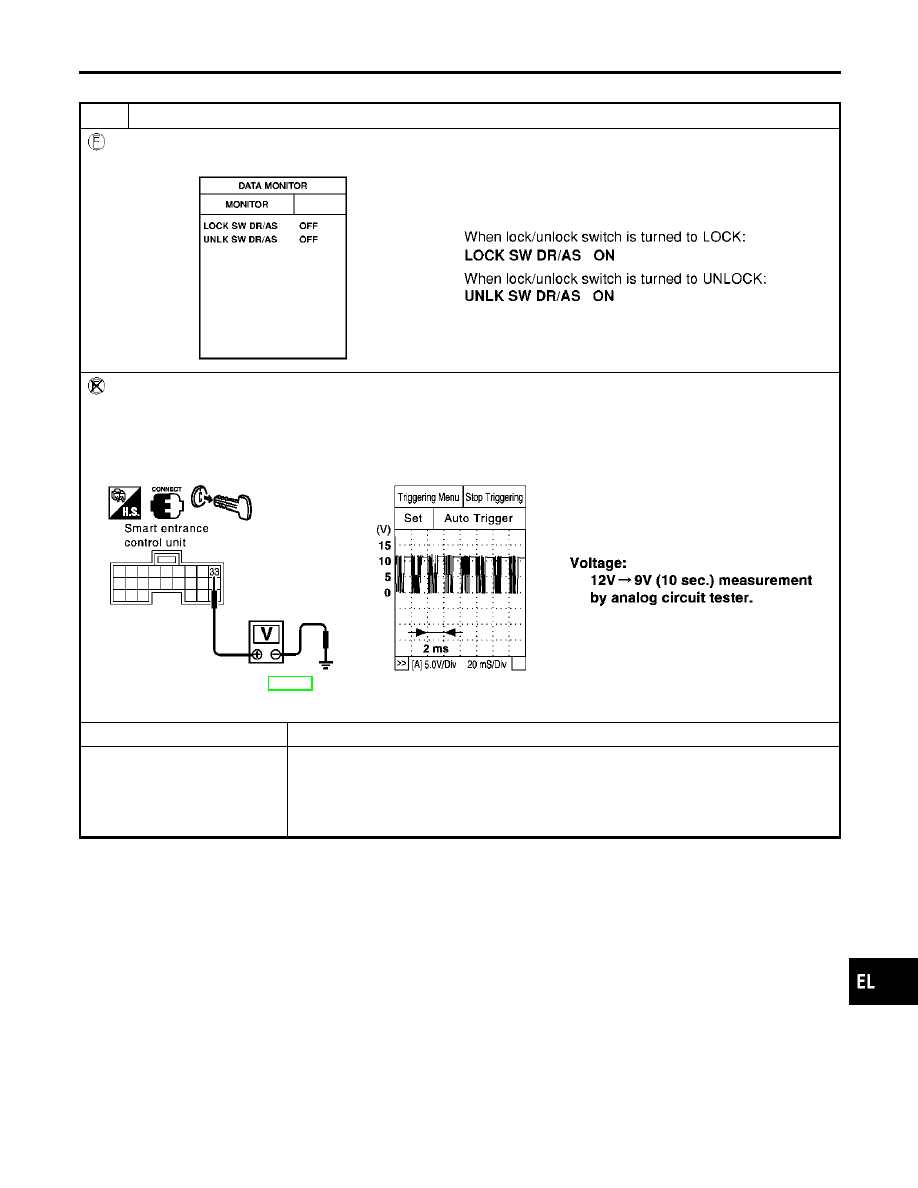

DOOR LOCK/UNLOCK SWITCH CHECK

=NBEL0390S05

1

CHECK DOOR LOCK/UNLOCK SWITCH INPUT SIGNAL

With CONSULT-II

Check door lock/unlock switch (“LOCK SW DR/AS”/“UNLK SW DR/AS”) in “DATA MONITOR” mode with CONSULT-II.

SEL341W

Without CONSULT-II

1. Remove key from ignition key cylinder.
2. Check the signal between smart entrance control unit harness connector M122 terminal 33 (BR) and ground with oscil-

loscope when door lock/unlock switch is turned “LOCK” or “UNLOCK”.

3. Make sure signals which are shown in the figure below can be detected during 10 sec. just after door lock/unlock

switch is turned “LOCK” or “UNLOCK”.

SEL699Y

Refer to wiring diagram in EL-407.

OK or NG

OK

䊳

Door lock/unlock switch is OK.

NG

䊳

Check the following.

쐌

Ground circuit for each front power window switch

쐌

Harness for open or short between each front power window switch and smart
entrance control unit connector

If above systems are normal, replace the front power window switch.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-415

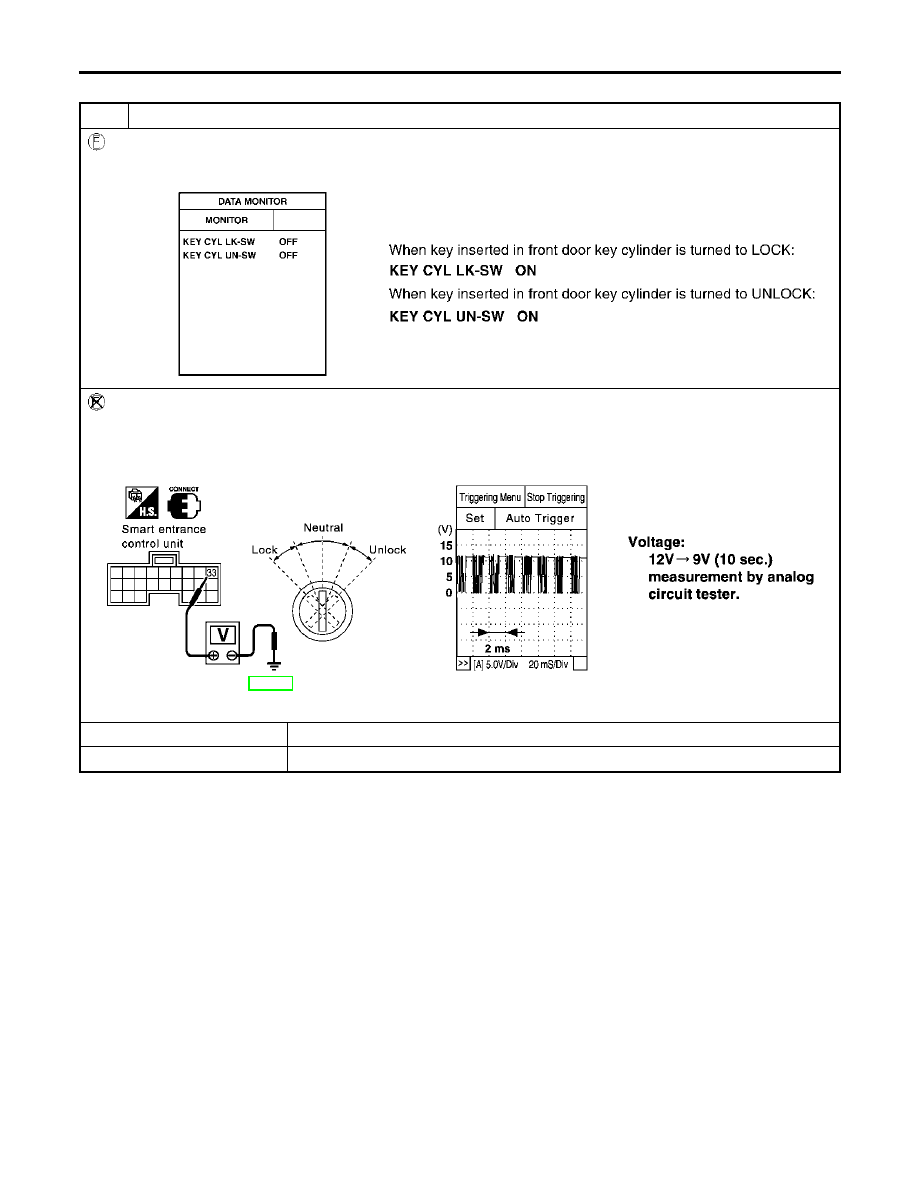

FRONT DOOR KEY CYLINDER SWITCH LH CHECK

=NBEL0390S06

1

CHECK FRONT DOOR KEY CYLINDER SWITCH LH INPUT SIGNAL (LOCK/UNLOCK SIGNAL)

With CONSULT-II

Check front door key cylinder switch LH (“KEY CYL LK-SW”/“KEY CYL UN-SW”) in “DATA MONITOR” mode with CON-
SULT-II.

SEL342WF

Without CONSULT-II

1. Check the signal between smart entrance control unit harness connector M122 terminal 33 (BR) and ground with oscil-

loscope when key inserted in front door key cylinder is turned “LOCK” or “UNLOCK”.

2. Make sure signals which are shown in the figure below can be detected during 10 sec. just after key is turned “LOCK”

or “UNLOCK”.

SEL700Y

Refer to wiring diagram in EL-407.

OK or NG

OK

䊳

Front door key cylinder switch LH is OK.

NG

䊳

GO TO 2.

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-416

2

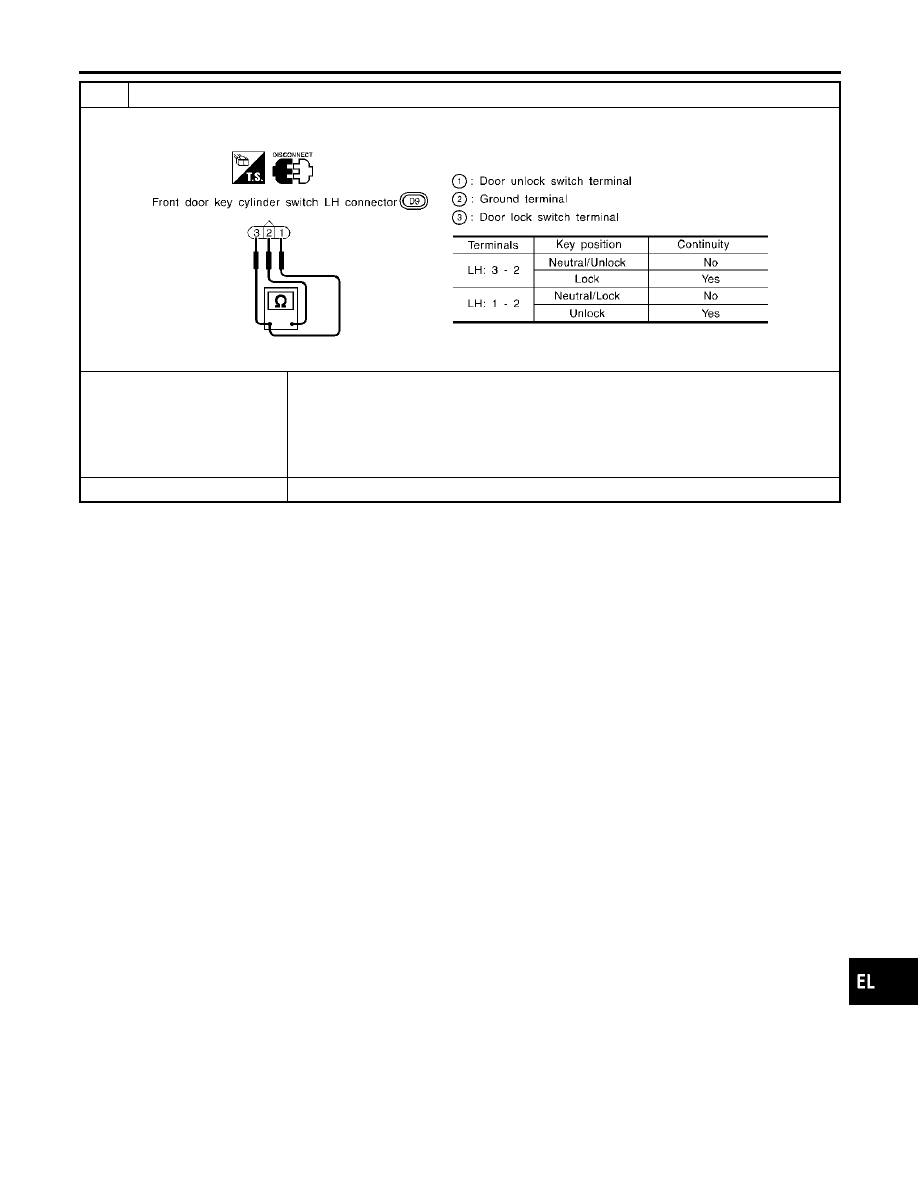

CHECK FRONT DOOR KEY CYLINDER SWITCH LH

1. Disconnect front door key cylinder switch LH connector.
2. Check continuity between front door key cylinder switch LH terminals.

SEL313XB

OK or NG

OK

䊳

Check the following.

쐌

Front door key cylinder switch LH ground circuit

쐌

Harness for open or short between smart entrance control unit and power window
main switch

쐌

Harness for open or short between power window main switch and front door key cyl-
inder switch LH

NG

䊳

Replace front door key cylinder switch LH.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-417

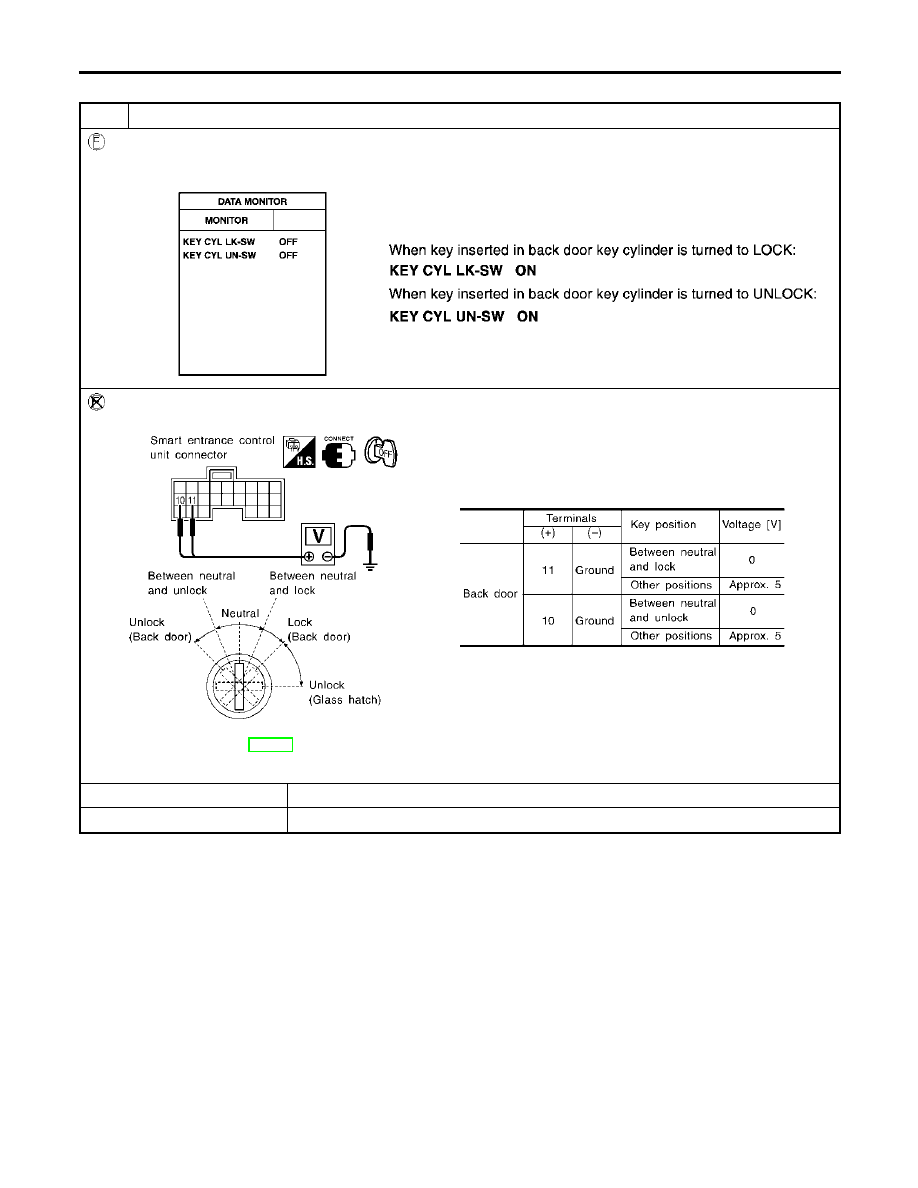

BACK DOOR KEY CYLINDER SWITCH CHECK

=NBEL0390S07

1

CHECK BACK DOOR KEY CYLINDER SWITCH INPUT SIGNAL (LOCK/UNLOCK SIGNAL)

With CONSULT-II

Check back door key cylinder switch (“KEY CYL LK-SW”/“KEY CYL UN-SW”) in “DATA MONITOR” mode with CONSULT-
II.

SEL342WG

Without CONSULT-II

Check voltage between smart entrance control unit harness connector M121 terminals 10 (LG) or 11 (Y) and ground.

SEL286Y

Refer to wiring diagram in EL-404.

OK or NG

OK

䊳

Back door key cylinder switch is OK.

NG

䊳

GO TO 2.

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-418

2

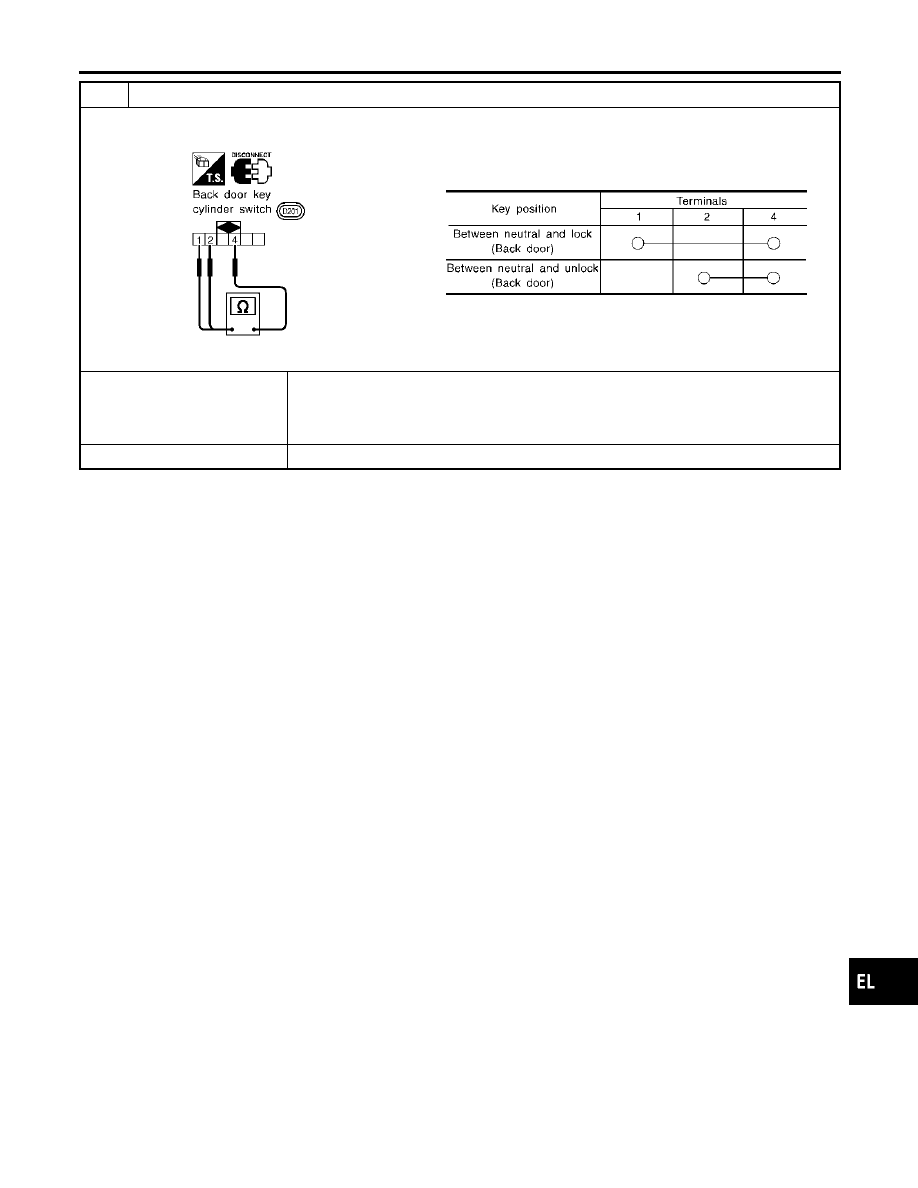

CHECK BACK DOOR KEY CYLINDER SWITCH

1. Disconnect back door key cylinder switch connector.
2. Check continuity between back door key cylinder switch terminals.

SEL315X

OK or NG

OK

䊳

Check the following.

쐌

Back door key cylinder switch ground circuit

쐌

Harness for open or short between smart entrance control unit and back door key cyl-
inder switch

NG

䊳

Replace back door key cylinder switch.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-419

DOOR LOCK ACTUATOR CHECK

=NBEL0390S08

1

CHECK DOOR LOCK ACTUATOR OPERATION

With CONSULT-II

1. Select “ACTIVE TEST” in “DOOR LOCK” with CONSULT-II.
2. Select “ALL D/LK MTR” and touch “ON”.
3. Then, select “DR D/UN MTR” and touch “ON”.
4. Select “NON DR D/UN” and touch “ON”.

SEL343W

NOTE:
If CONSULT-II is not available, skip this procedure and go to the next step.

OK or NG

OK

䊳

Door lock actuator is OK.

NG

䊳

GO TO 2.

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-420
