3

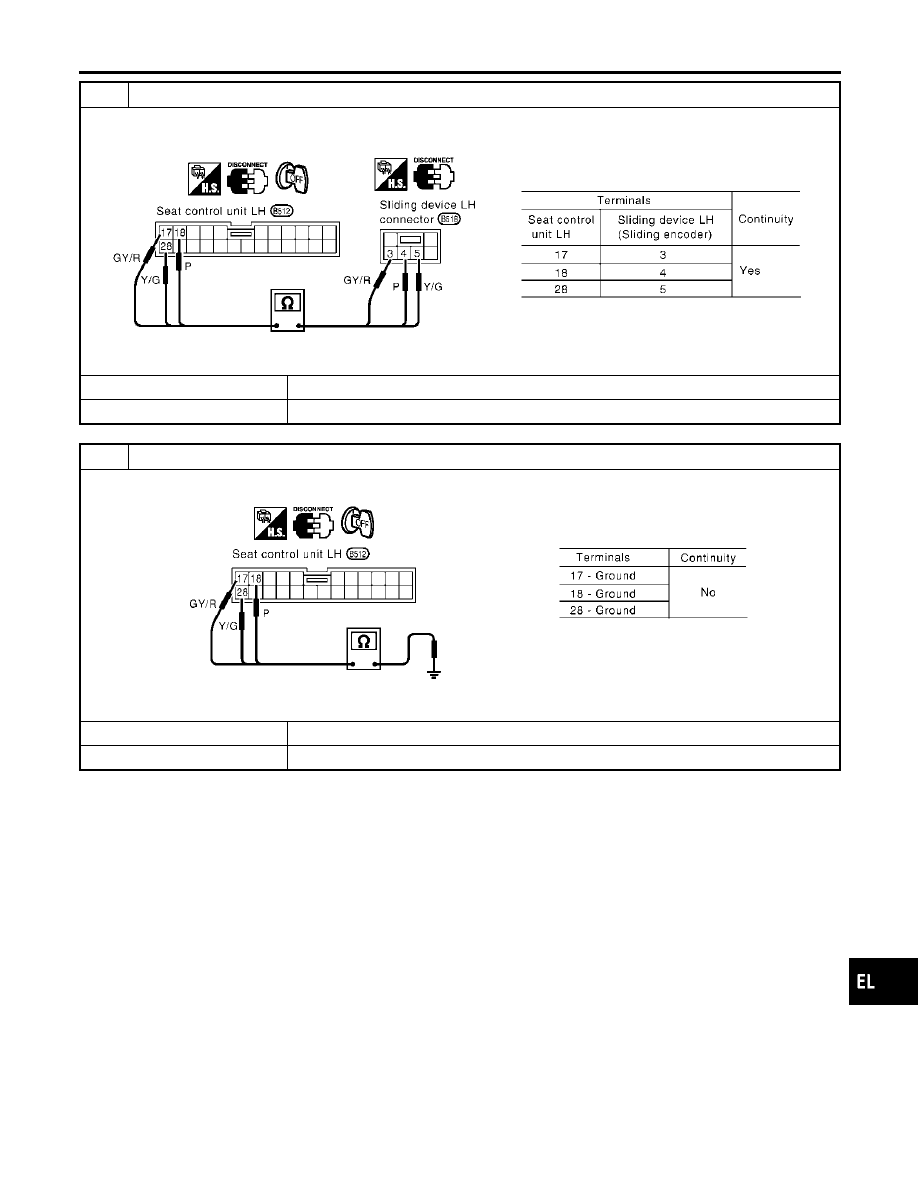

CHECK SLIDING ENCODER OPEN CIRCUIT

1. Disconnect seat control unit LH connector and sliding device LH connector.
2. Check harness continuity between seat control unit LH connector and sliding device LH connector.

SEL605WA

OK or NG

OK

䊳

GO TO 4.

NG

䊳

Repair harness.

4

CHECK SLIDING ENCODER SHORT CIRCUIT

Check harness continuity between seat control unit LH connector and ground.

SEL606W

OK or NG

OK

䊳

Replace sliding encoder.

NG

䊳

Repair harness.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUTOMATIC DRIVE POSITIONER

Trouble Diagnoses (Cont’d)

EL-245

DIAGNOSTIC PROCEDURE 3

=NBEL0369S06

(Reclining encoder check)

1

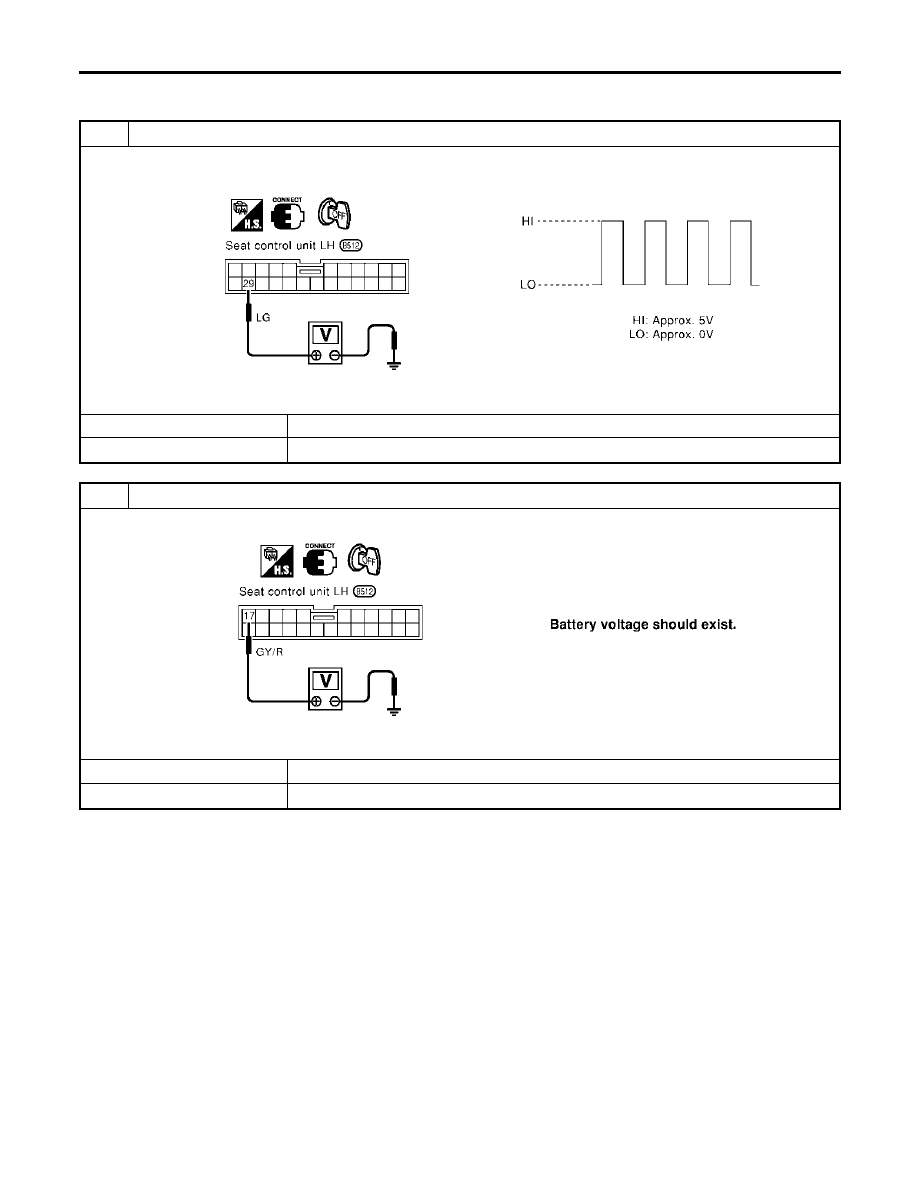

CHECK RECLINING ENCODER OUTPUT SIGNAL

Measure voltage between seat control unit LH terminal 29 and ground with CONSULT-II or oscilloscope when power seat
reclining is operated.

SEL607W

OK or NG

OK

䊳

Reclining encoder is OK.

NG

䊳

GO TO 2.

2

CHECK RECLINING ENCODER INPUT SIGNAL

Check voltage between seat control unit LH terminal 17 and ground.

SEL608W

OK or NG

OK

䊳

GO TO 3.

NG

䊳

Replace seat control unit LH.

AUTOMATIC DRIVE POSITIONER

Trouble Diagnoses (Cont’d)

EL-246

3

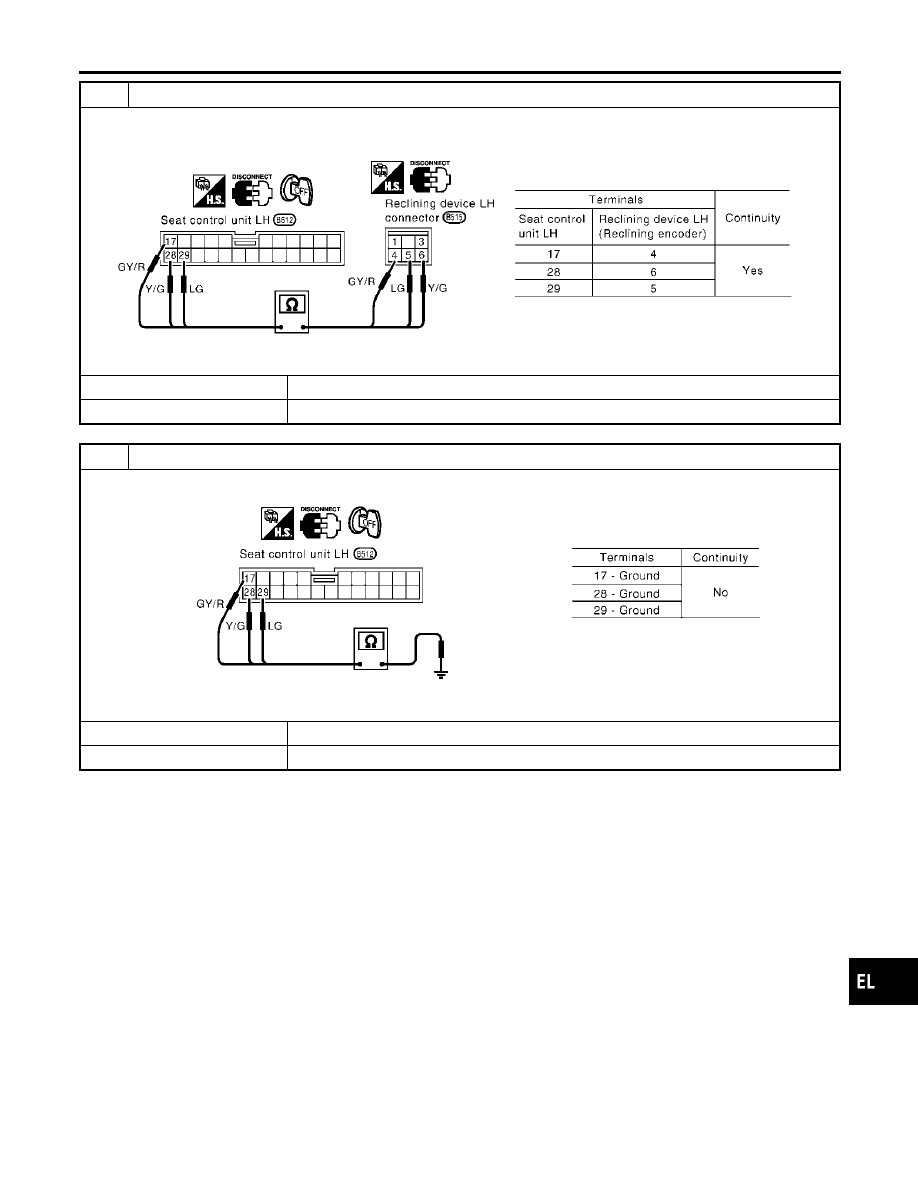

CHECK RECLINING ENCODER OPEN CIRCUIT

1. Disconnect seat control unit LH connector and reclining device LH connector.
2. Check harness continuity between seat control unit LH connector and reclining LH connector.

SEL609WA

OK or NG

OK

䊳

GO TO 4.

NG

䊳

Repair harness.

4

CHECK RECLINING ENCODER SHORT CIRCUIT

Check harness continuity between seat control unit LH connector and ground.

SEL610W

OK or NG

OK

䊳

Replace reclining encoder.

NG

䊳

Repair harness.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUTOMATIC DRIVE POSITIONER

Trouble Diagnoses (Cont’d)

EL-247

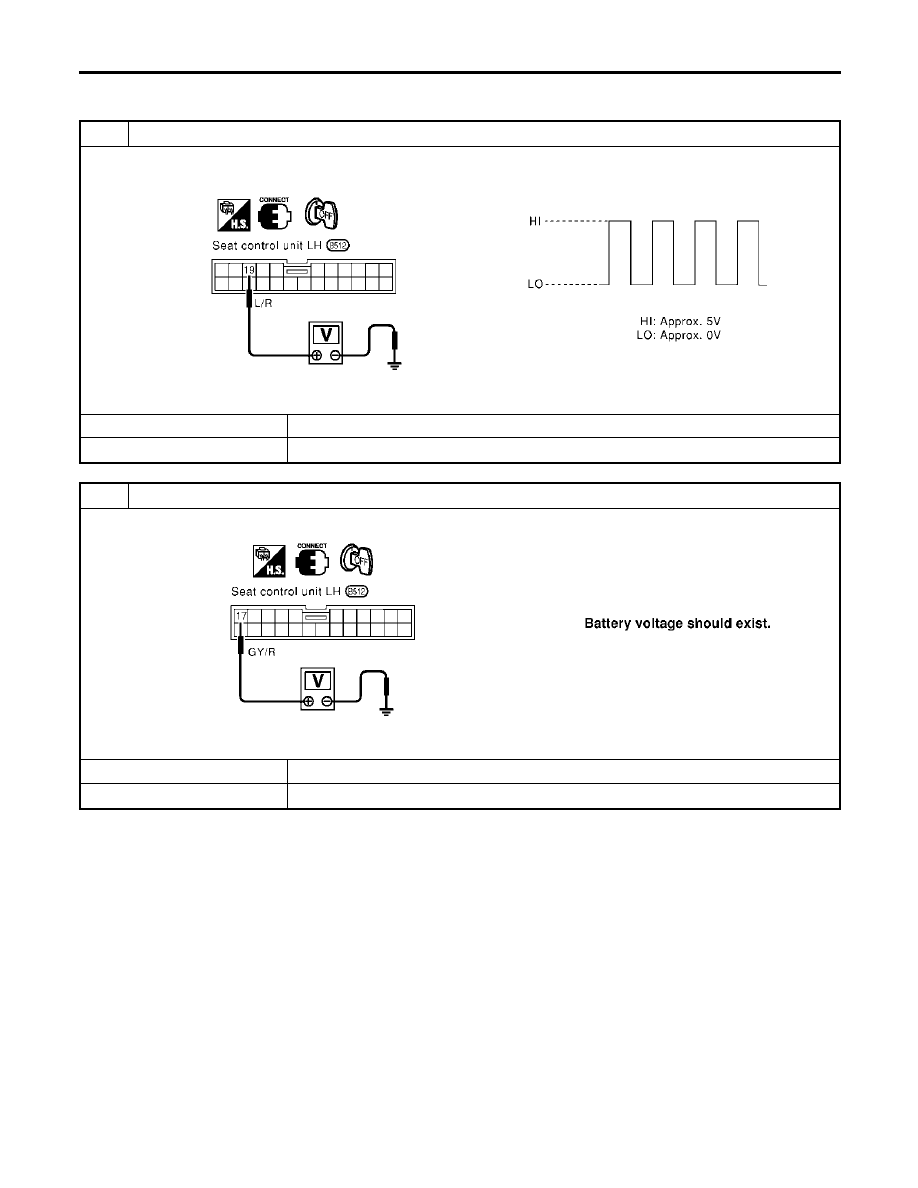

DIAGNOSTIC PROCEDURE 4

=NBEL0369S07

[Lifting encoder (front) check]

1

CHECK LIFTING ENCODER (FRONT) OUTPUT SIGNAL

Measure voltage between seat control unit LH terminal 19 and ground with CONSULT-II or oscilloscope when power seat
lifting (front) is operated.

SEL611W

OK or NG

OK

䊳

Lifting encoder (front) is OK.

NG

䊳

GO TO 2.

2

CHECK LIFTING ENCODER (FRONT) INPUT SIGNAL

Check voltage between seat control unit LH terminal 17 and ground.

SEL612W

OK or NG

OK

䊳

GO TO 3.

NG

䊳

Replace seat control unit LH.

AUTOMATIC DRIVE POSITIONER

Trouble Diagnoses (Cont’d)

EL-248

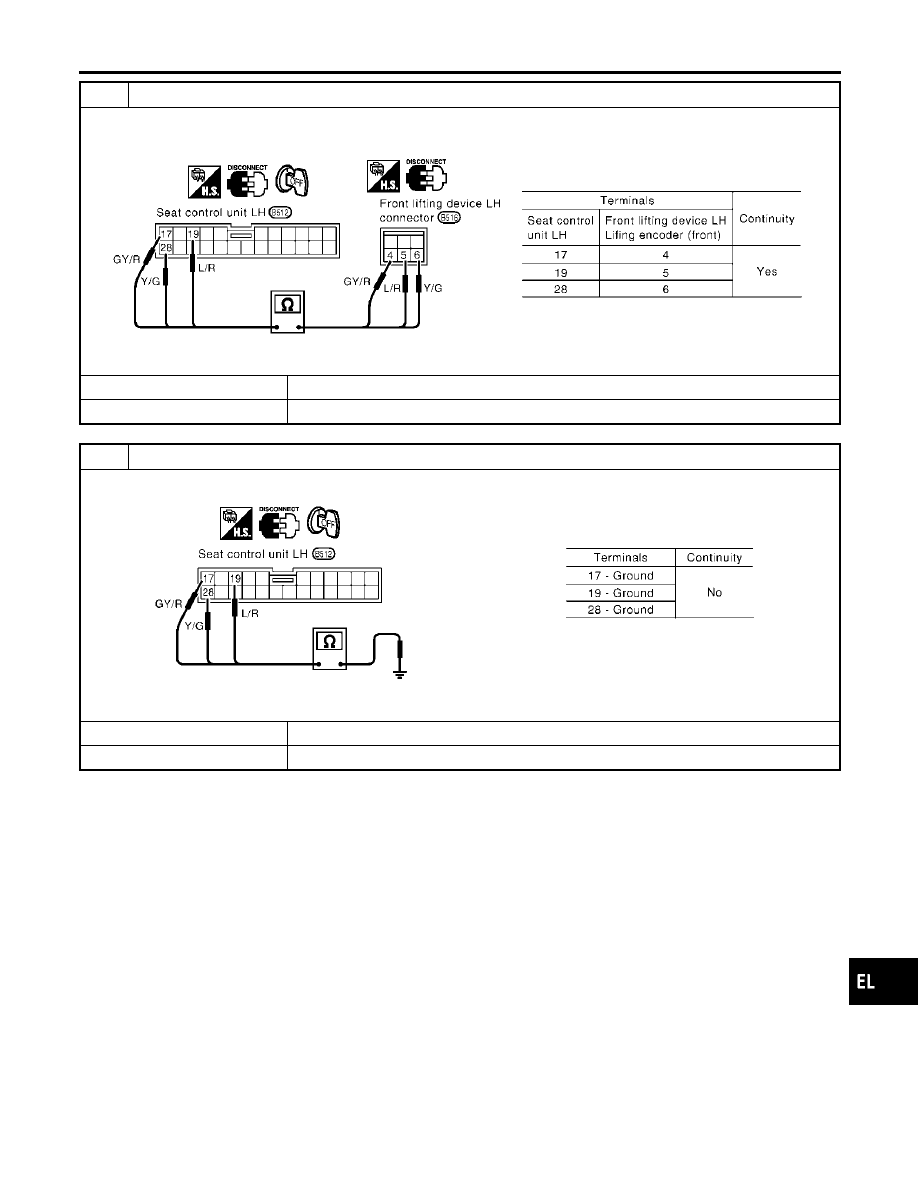

3

CHECK LIFTING ENCODER (FRONT) OPEN CIRCUIT

1. Disconnect seat control unit LH connector and front lifting device LH connector.
2. Check harness continuity between seat control unit LH connector and front lifting device LH connector.

SEL613WA

OK or NG

OK

䊳

GO TO 4.

NG

䊳

Repair harness.

4

CHECK LIFTING ENCODER (FRONT) SHORT CIRCUIT

Check harness continuity between seat control unit LH connector and ground.

SEL614W

OK or NG

OK

䊳

Replace lifting encoder (front).

NG

䊳

Repair harness.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUTOMATIC DRIVE POSITIONER

Trouble Diagnoses (Cont’d)

EL-249

DIAGNOSTIC PROCEDURE 5

=NBEL0369S08

[Lifting encoder (rear) check]

1

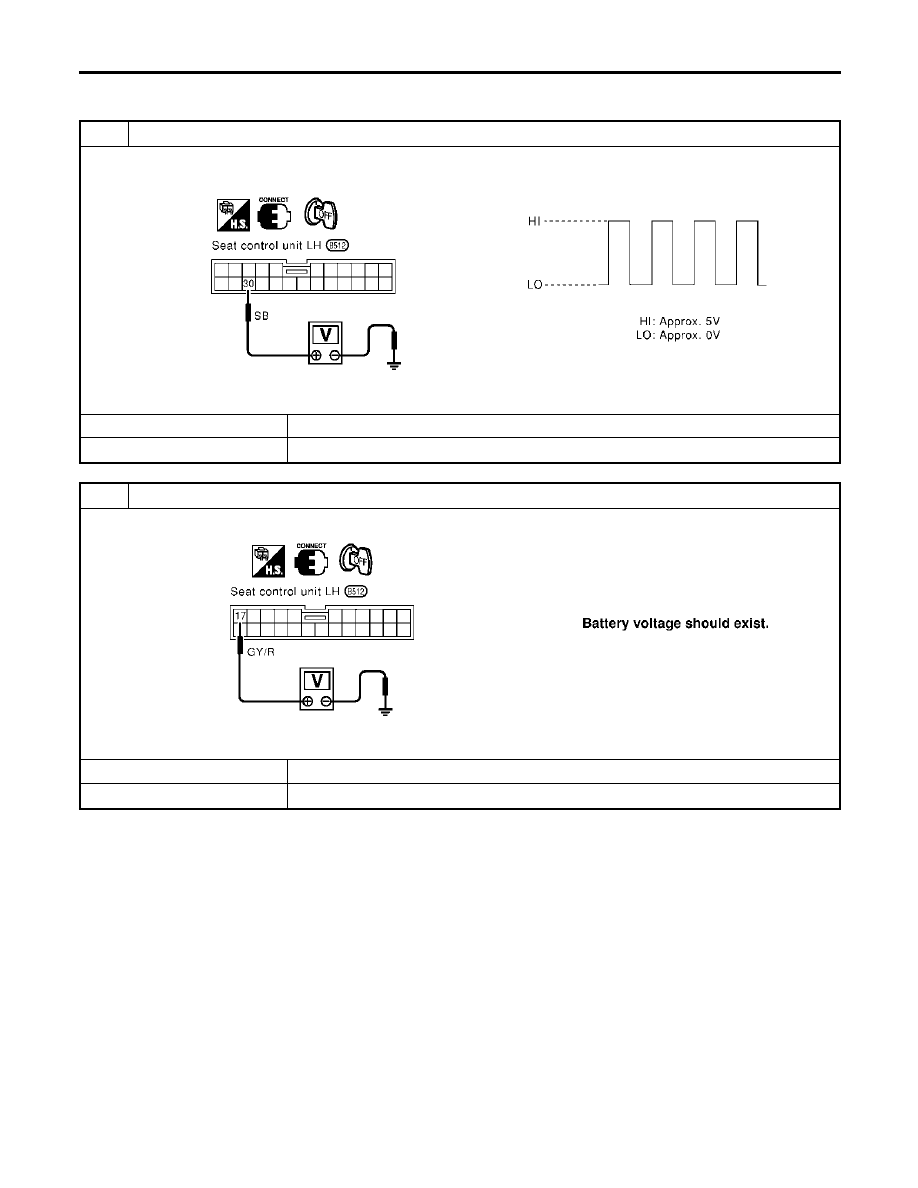

CHECK LIFTING ENCODER (REAR) OUTPUT SIGNAL

Measure voltage between seat control unit LH terminal 30 and ground with CONSULT-II or oscilloscope when power seat
lifting (rear) is operated.

SEL615W

OK or NG

OK

䊳

Lifting encoder (rear) is OK.

NG

䊳

GO TO 2.

2

CHECK LIFTING ENCODER (REAR) INPUT SIGNAL

Check voltage between seat control unit LH terminal 17 and ground.

SEL616W

OK or NG

OK

䊳

GO TO 3.

NG

䊳

Replace seat control unit LH.

AUTOMATIC DRIVE POSITIONER

Trouble Diagnoses (Cont’d)

EL-250

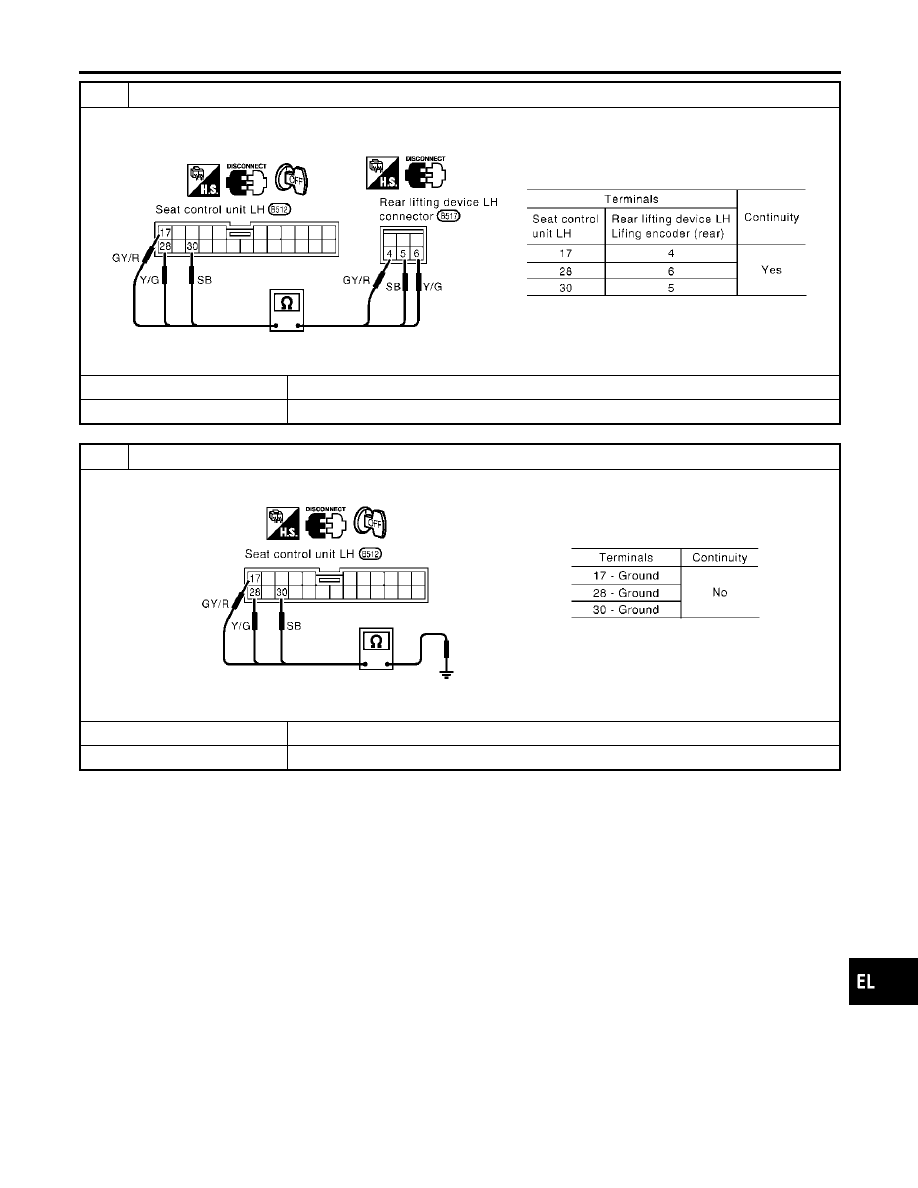

3

CHECK LIFTING ENCODER (REAR) OPEN CIRCUIT

1. Disconnect seat control unit LH connector and rear lifting device LH connector.
2. Check harness continuity between seat control unit LH connector and rear lifting device LH connector.

SEL617WA

OK or NG

OK

䊳

GO TO 4.

NG

䊳

Repair harness.

4

CHECK LIFTING ENCODER (REAR) SHORT CIRCUIT

Check harness continuity between seat control unit LH connector and ground.

SEL618W

OK or NG

OK

䊳

Replace lifting encoder (rear).

NG

䊳

Repair harness.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUTOMATIC DRIVE POSITIONER

Trouble Diagnoses (Cont’d)

EL-251

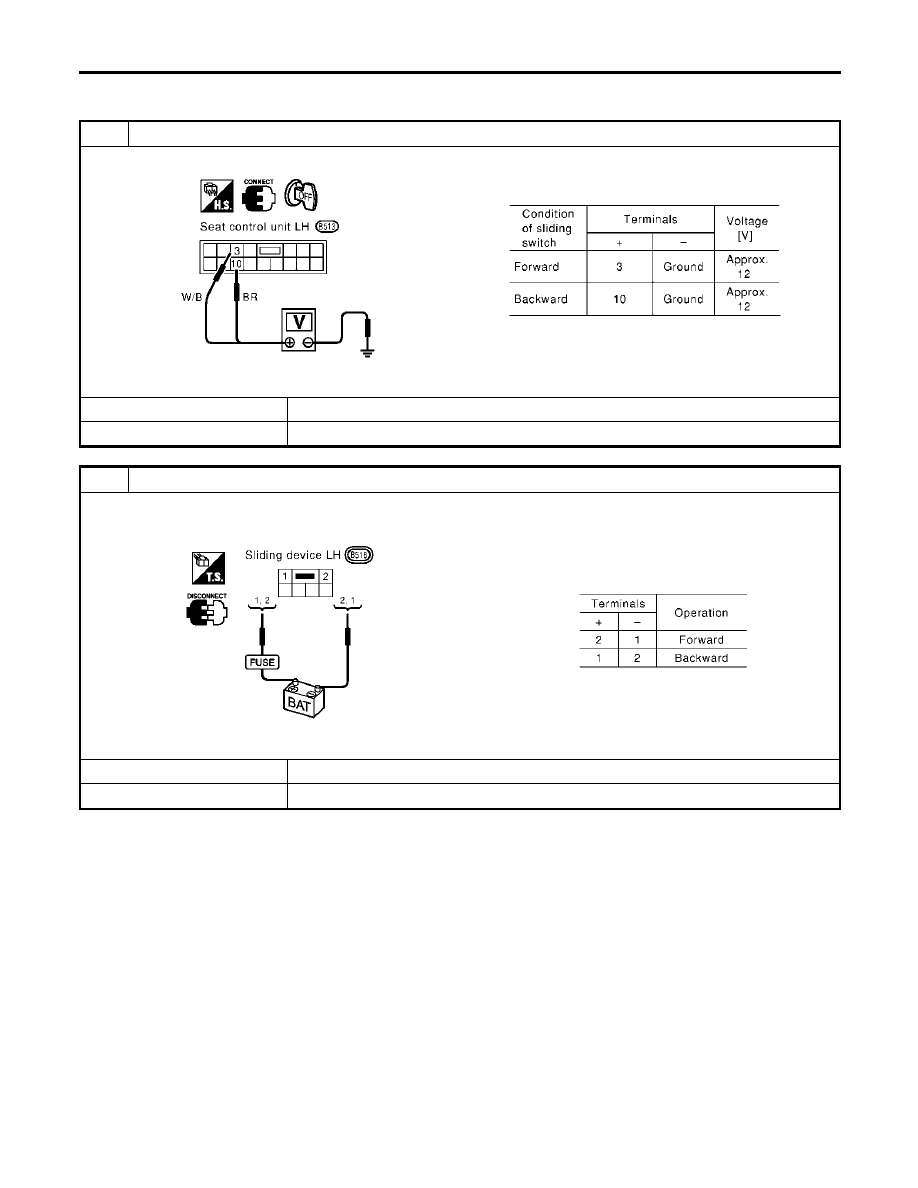

DIAGNOSTIC PROCEDURE 6

=NBEL0369S09

(Sliding motor check)

1

CHECK OUTPUT SIGNAL TO SLIDING MOTOR

Check voltage between seat control unit LH terminals 3 or 10 and ground.

SEL619W

OK or NG

OK

䊳

GO TO 2.

NG

䊳

Replace seat control unit LH.

2

CHECK SLIDING MOTOR

1. Disconnect sliding device LH connector.
2. Apply 12V DC direct current to motor and check operation.

SEL620WA

OK or NG

OK

䊳

Check harness for operation between seat control unit LH and sliding motor.

NG

䊳

Replace sliding motor.

AUTOMATIC DRIVE POSITIONER

Trouble Diagnoses (Cont’d)

EL-252

DIAGNOSTIC PROCEDURE 7

=NBEL0369S10

(Reclining motor check)

1

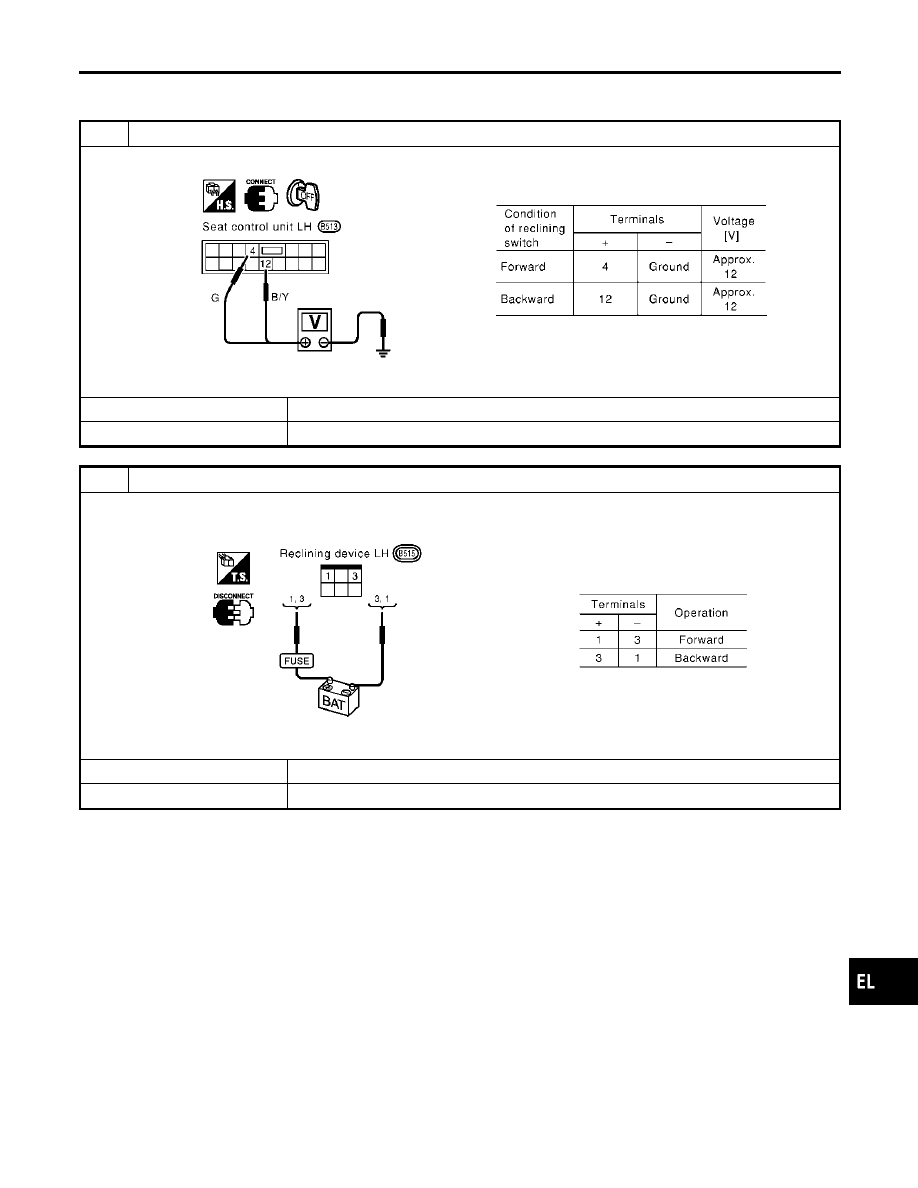

CHECK OUTPUT SIGNAL TO RECLINING MOTOR

Check voltage between seat control unit LH terminals 4 or 12 and ground.

SEL621W

OK or NG

OK

䊳

GO TO 2.

NG

䊳

Replace seat control unit LH.

2

CHECK RECLINING MOTOR

1. Disconnect reclining device LH connector.
2. Apply 12V DC direct current to motor and check operation.

SEL622WA

OK or NG

OK

䊳

Check harness for operation between seat control unit LH and reclining motor.

NG

䊳

Replace reclining motor.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUTOMATIC DRIVE POSITIONER

Trouble Diagnoses (Cont’d)

EL-253

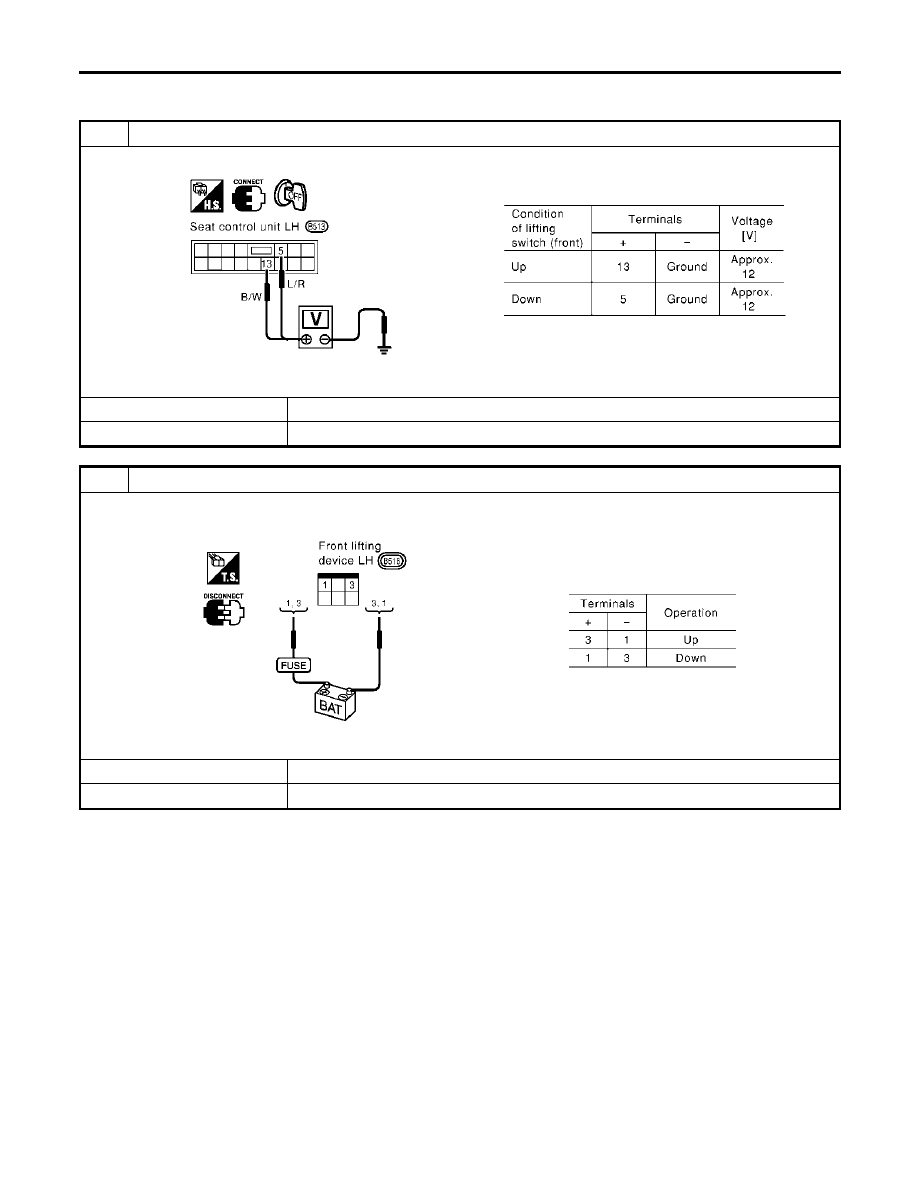

DIAGNOSTIC PROCEDURE 8

=NBEL0369S11

[Lifting motor (front) check]

1

CHECK OUTPUT SIGNAL TO LIFTING MOTOR (FRONT)

Check voltage between seat control unit LH terminals 5 or 13 and ground.

SEL623W

OK or NG

OK

䊳

GO TO 2.

NG

䊳

Replace seat control unit LH.

2

CHECK LIFTING MOTOR (FRONT)

1. Disconnect front lifting device LH connector.
2. Apply 12V DC direct current to motor and check operation.

SEL624WA

OK or NG

OK

䊳

Check harness for operation between seat control unit LH and lifting motor (front).

NG

䊳

Replace lifting motor (front).

AUTOMATIC DRIVE POSITIONER

Trouble Diagnoses (Cont’d)

EL-254

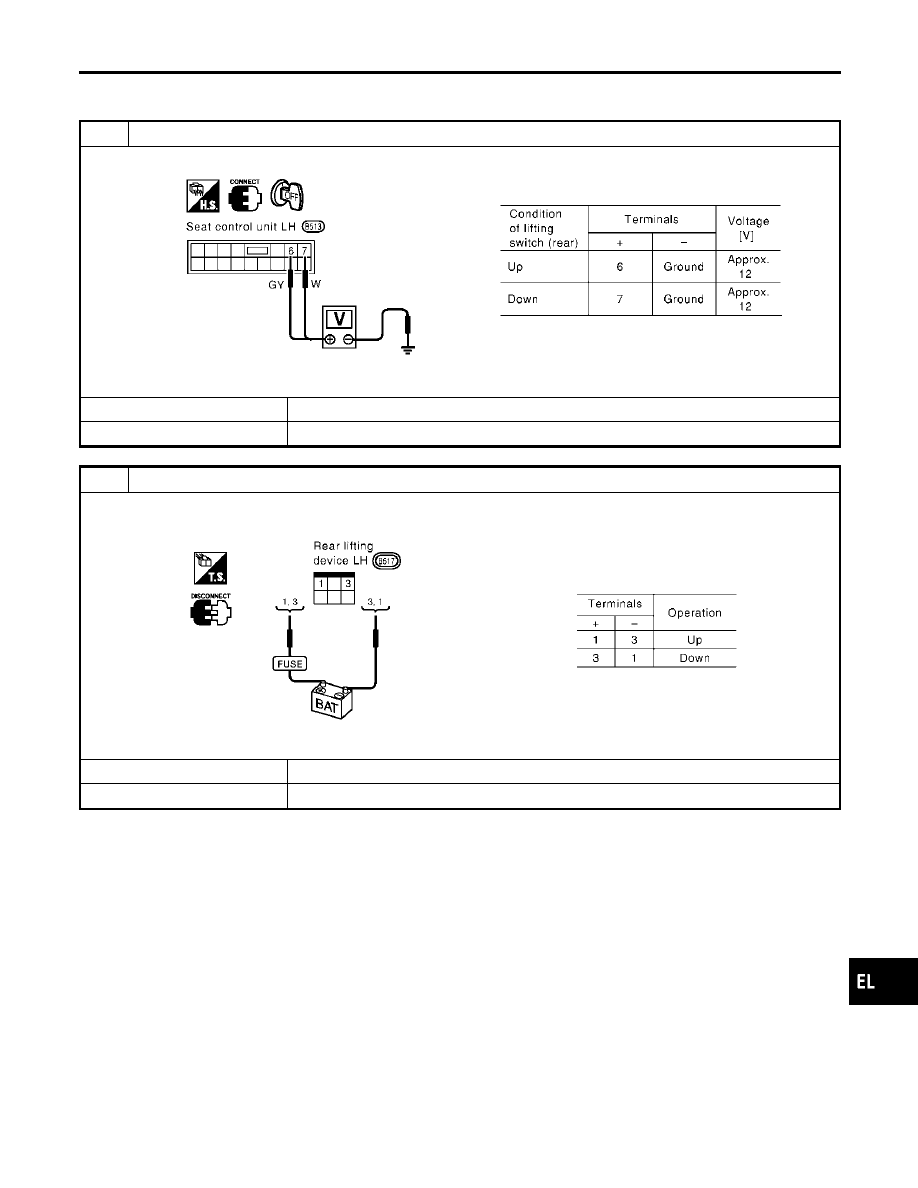

DIAGNOSTIC PROCEDURE 9

=NBEL0369S12

[Lifting motor (rear) check]

1

CHECK OUTPUT SIGNAL TO LIFTING MOTOR (REAR)

Check voltage between seat control unit LH terminals 6 or 7 and ground.

SEL625W

OK or NG

OK

䊳

GO TO 2.

NG

䊳

Replace seat control unit LH.

2

CHECK LIFTING MOTOR (REAR)

1. Disconnect rear lifting device LH connector.
2. Apply 12V DC direct current to motor and check operation.

SEL626WA

OK or NG

OK

䊳

Check harness for operation between seat control unit LH and lifting motor (rear).

NG

䊳

Replace lifting motor (rear).

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUTOMATIC DRIVE POSITIONER

Trouble Diagnoses (Cont’d)

EL-255

DIAGNOSTIC PROCEDURE 10

=NBEL0369S13

(Power seat switch check)

1

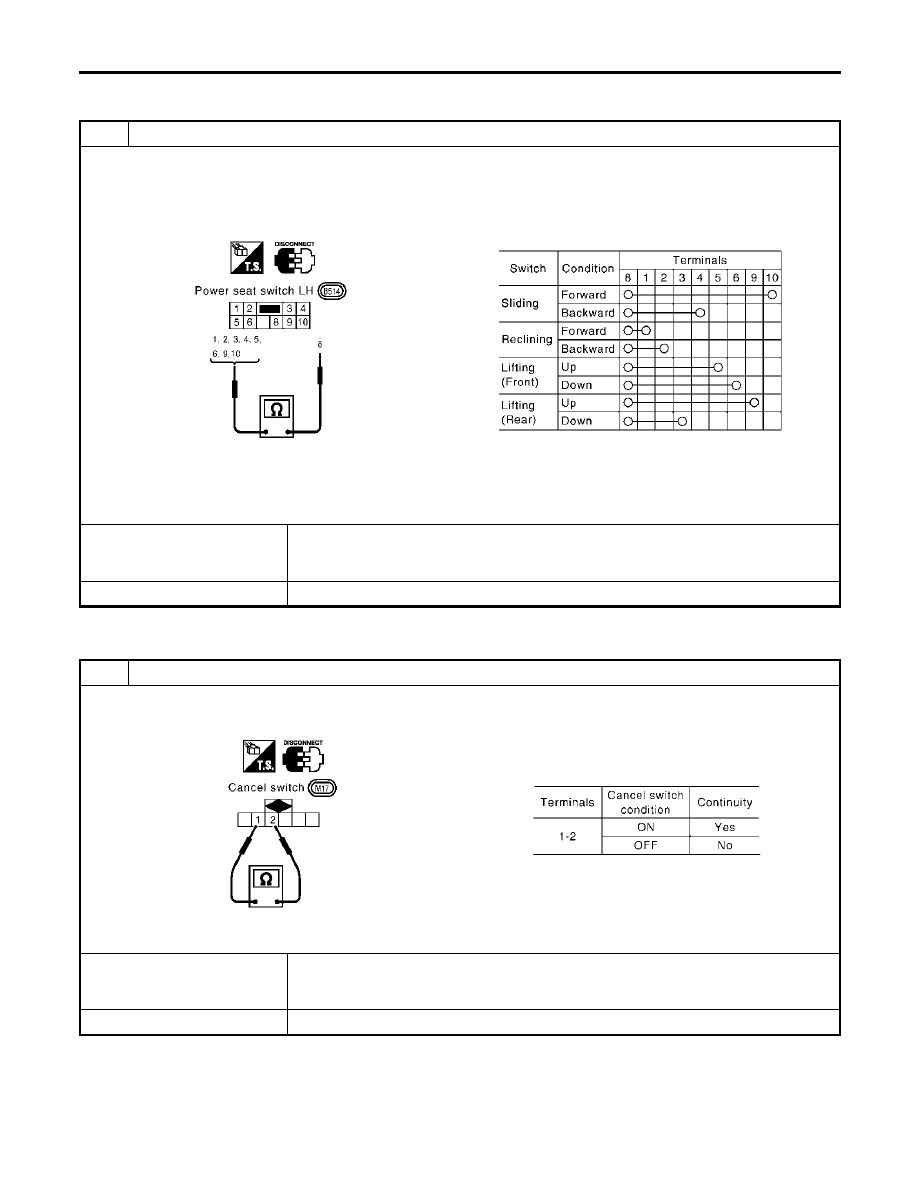

CHECK POWER SEAT SWITCH

1. Disconnect power seat switch LH connector.
2. Check continuity between power seat switch terminals.

SEL569X

OK or NG

OK

䊳

Check the following.

쐌

Ground circuit for power seat switch

쐌

Harness for open or short between seat control unit LH and power seat switch

NG

䊳

Replace power seat switch.

DIAGNOSTIC PROCEDURE 11

NBEL0369S14

(Cancel switch check)

1

CHECK CANCEL SWITCH

1. Disconnect cancel switch connector.
2. Check continuity between cancel switch terminals.

SEL628WA

OK or NG

OK

䊳

Check the following.

쐌

Ground circuit for cancel switch

쐌

Harness for open or short between seat control unit LH and cancel switch

NG

䊳

Replace cancel switch.

AUTOMATIC DRIVE POSITIONER

Trouble Diagnoses (Cont’d)

EL-256

DIAGNOSTIC PROCEDURE 12

=NBEL0369S15

(Key, detention, door switch and vehicle speed signal check)

1

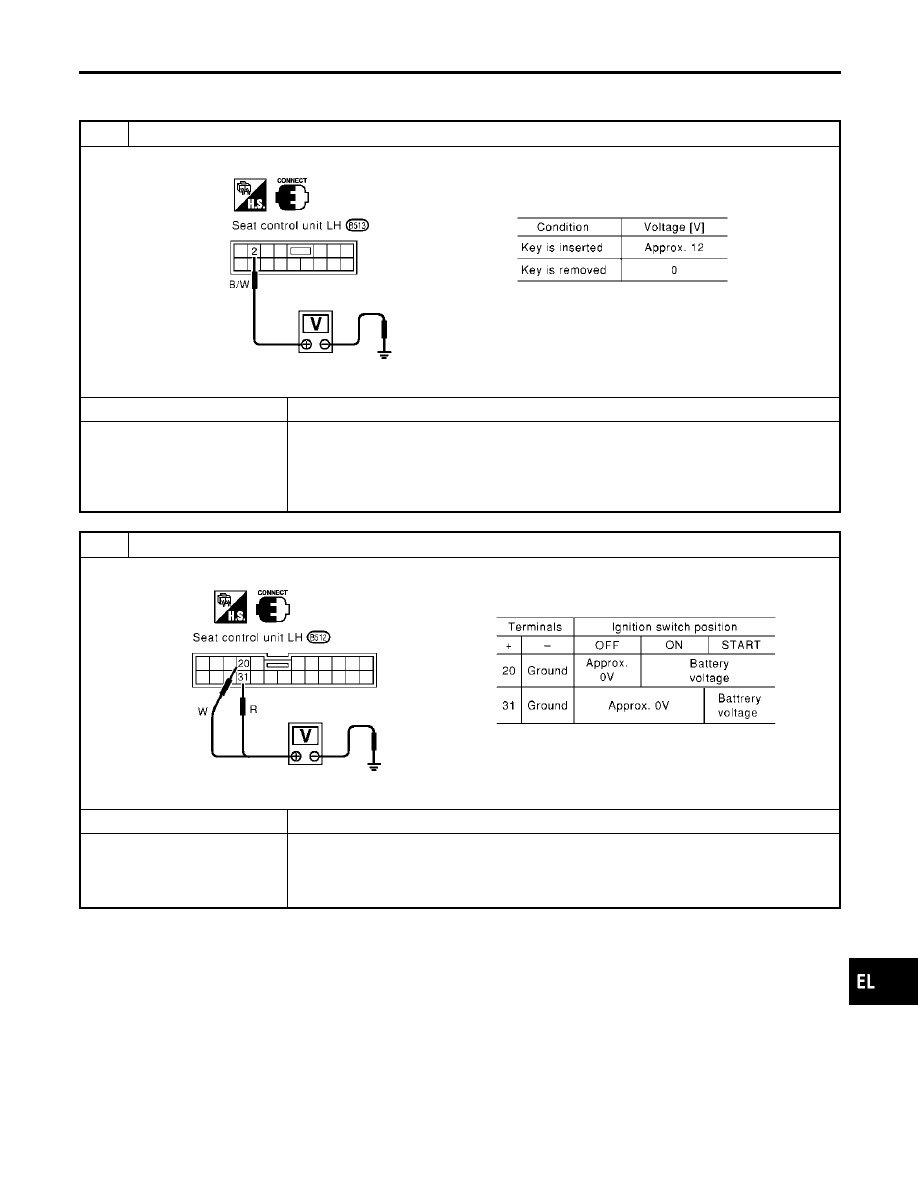

CHECK KEY SWITCH INPUT SIGNAL

Check voltage between seat control unit LH terminal 2 and ground.

SEL629W

OK or NG

OK

䊳

GO TO 2.

NG

䊳

Check the following.

쐌

7.5A fuse [No. 24, located in fuse block (J/B)]

쐌

Key switch

쐌

Harness for open or short between key switch and fuse

쐌

Harness for open or short between seat control unit LH and key switch

2

CHECK IGNITION SWITCH INPUT SIGNAL (ON AND START)

Check voltage between seat control unit LH terminals and ground.

SEL630W

OK or NG

OK

䊳

GO TO 3.

NG

䊳

Check the following.

쐌

7.5A fuse [No. 11, located in fuse block (J/B)]

쐌

7.5A fuse [No. 26, located in fuse block (J/B)]

쐌

Harness for open or short between seat control unit LH and fuse

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUTOMATIC DRIVE POSITIONER

Trouble Diagnoses (Cont’d)

EL-257

3

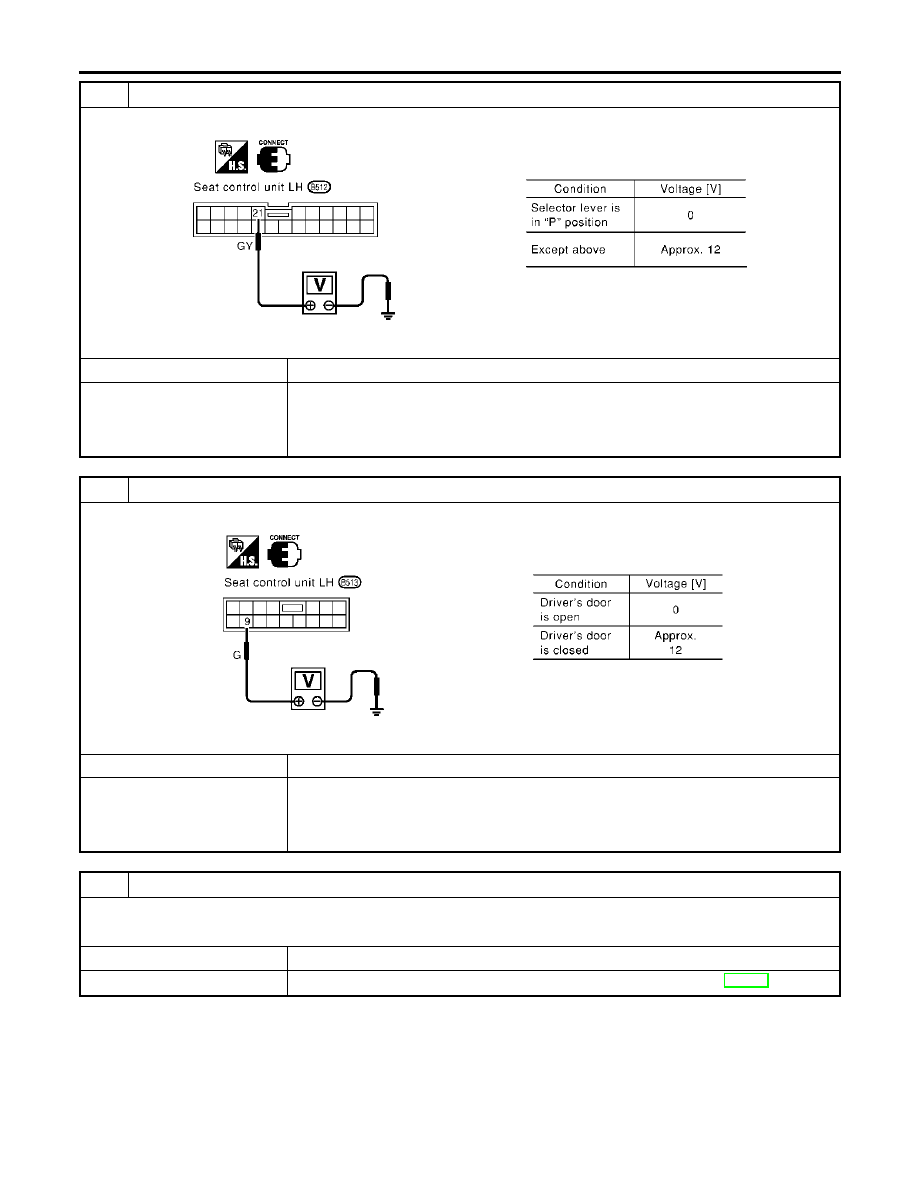

CHECK PARK POSITION SWITCH INPUT SIGNAL

Check voltage between seat control unit LH terminal 21 and ground.

SEL631W

OK or NG

OK

䊳

GO TO 4.

NG

䊳

Check the following.

쐌

Park position switch

쐌

Park position switch ground circuit

쐌

Harness for open or short between seat control unit LH and park position switch

4

CHECK DRIVER DOOR SWITCH INPUT SIGNAL

Check voltage between seat control unit LH terminal 9 and ground.

SEL632W

OK or NG

OK

䊳

GO TO 5.

NG

䊳

Check the following.

쐌

Driver door switch

쐌

Driver door switch ground circuit

쐌

Harness for open or short between seat control unit LH and driver door switch

5

CHECK VEHICLE SPEED SIGNAL

Does speedometer operate normally?

Yes or No

OK

䊳

GO TO 6.

NG

䊳

Check speedometer and ABS actuator and electric unit circuit. Refer to EL-139.

AUTOMATIC DRIVE POSITIONER

Trouble Diagnoses (Cont’d)

EL-258

6

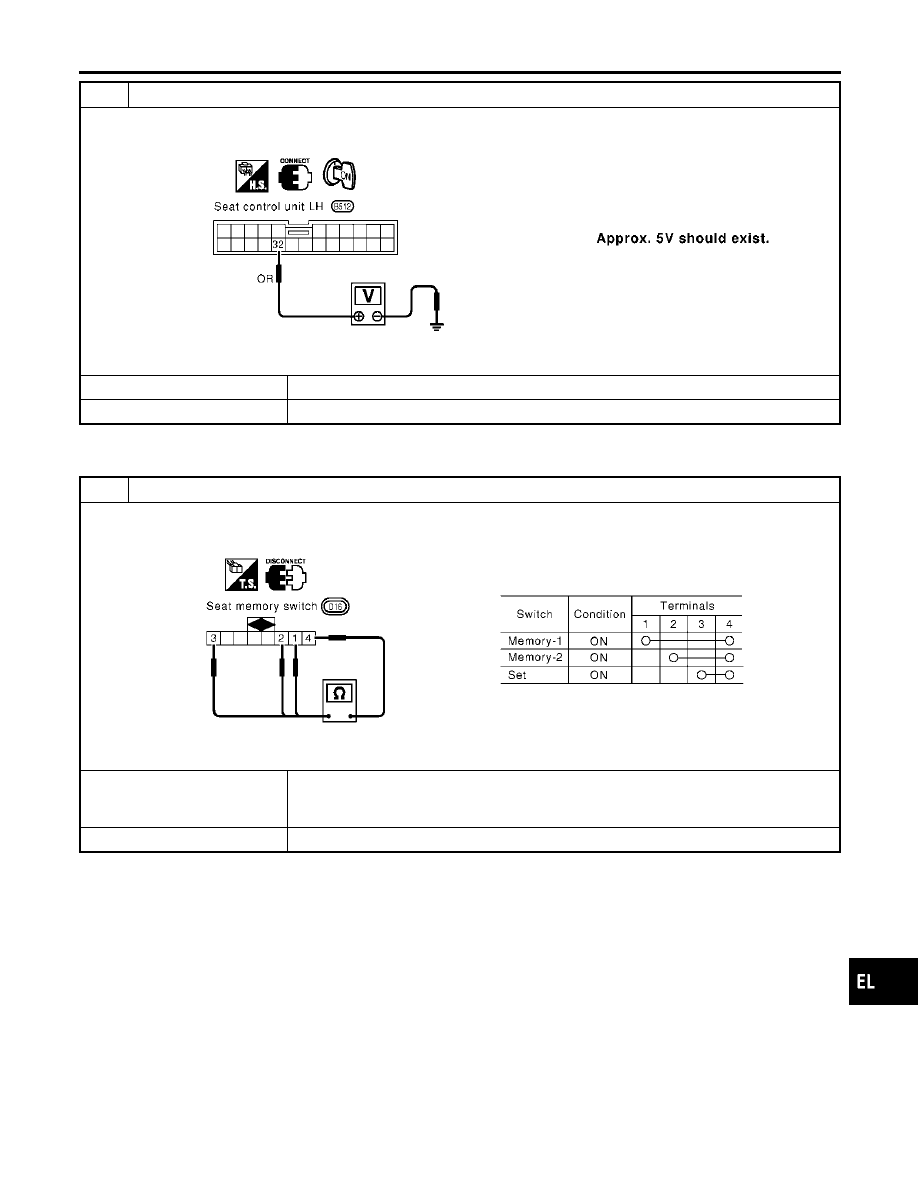

CHECK VEHICLE SPEED SIGNAL PULL UP VOLTAGE

1. Turn ignition switch “ON”.
2. Check voltage between seat control unit LH terminal 32 and ground.

SEL633W

OK or NG

OK

䊳

Harness for open or short between seat control unit LH and combination meter.

NG

䊳

Repair harness.

DIAGNOSTIC PROCEDURE 13

NBEL0369S16

(Seat memory switch check)

1

CHECK SEAT MEMORY SWITCH

1. Disconnect seat memory switch connector.
2. Check continuity between seat memory switch terminals.

SEL634WA

OK or NG

OK

䊳

Check the following.

쐌

Ground circuit for seat memory switch

쐌

Harness for open or short between seat control unit LH and seat memory switch

NG

䊳

Replace seat memory switch.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUTOMATIC DRIVE POSITIONER

Trouble Diagnoses (Cont’d)

EL-259

DIAGNOSTIC PROCEDURE 14

=NBEL0369S17

(Memory indicator check)

1

CHECK INDICATOR LAMP

Check indicator lamp illumination.

OK or NG

OK

䊳

GO TO 2.

NG

䊳

Replace seat memory switch (indicator lamp).

2

CHECK POWER SUPPLY CIRCUIT FOR INDICATOR LAMP

1. Disconnect seat memory switch connector.
2. Check voltage between seat memory switch terminal and ground.

SEL635WA

OK or NG

OK

䊳

Check harness for open or short between seat control unit LH and seat memory switch

NG

䊳

Check the following.

쐌

7.5A fuse [No. 24 located in the fuse block (J/B)]

쐌

Harness for open or short between fuse and indicator lamp

AUTOMATIC DRIVE POSITIONER

Trouble Diagnoses (Cont’d)

EL-260
