System Description

NBEL0355

OUTLINE

NBEL0355S01

Electric sunroof system consists of

쐌

Sunroof switch

쐌

Sunroof motor

쐌

Smart entrance control unit

Smart entrance control unit controls retained power operation.

OPERATION

NBEL0355S02

The sunroof can be tilted up or down with the tilt switch.
The sunroof can be opened or closed automatically with the sunroof switch.

RETAINED POWER OPERATION

NBEL0355S04

When the ignition switch is turned to OFF position from ON or START position, power is supplied for 45 sec-
onds

쐌

to power window relay terminal 2

쐌

from smart entrance control unit terminal 46.

Ground is always supplied

쐌

to power window relay terminal 1

쐌

through body grounds.

When power and ground are supplied, power window relay continues to be energized, and the electrical sun-
roof can be operated.
When power is supplied, the electrical sunroof can be operated.
The retained power operation is canceled when the driver or passenger side door is opened.
RAP signal period can be changed by CONSULT-II. (EL-217)

INTERRUPTION DETECTION FUNCTION

NBEL0355S05

The CPU of sunroof motor monitors the sunroof motor operation and the sunroof position (full closed or other)
for sunroof by the signals from encoder and limit switch in sunroof motor.
When sunroof motor detects interruption during the following close operation,

쐌

automatic close operation when ignition switch is in the “ON” position

쐌

automatic close operation during retained power operation

sunroof switch controls the motor for open and the sunroof will operate about 150 mm (5.91 in).

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER SUNROOF

System Description

EL-213

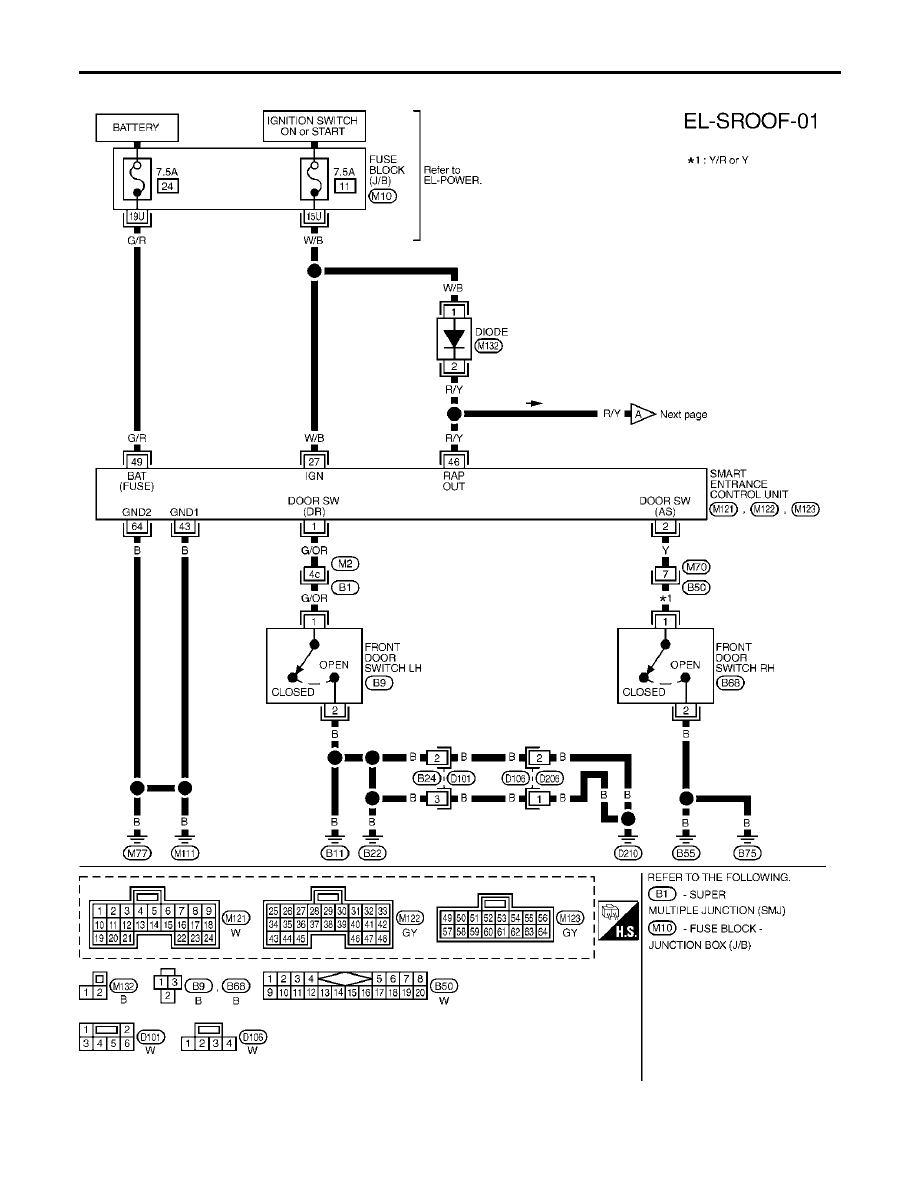

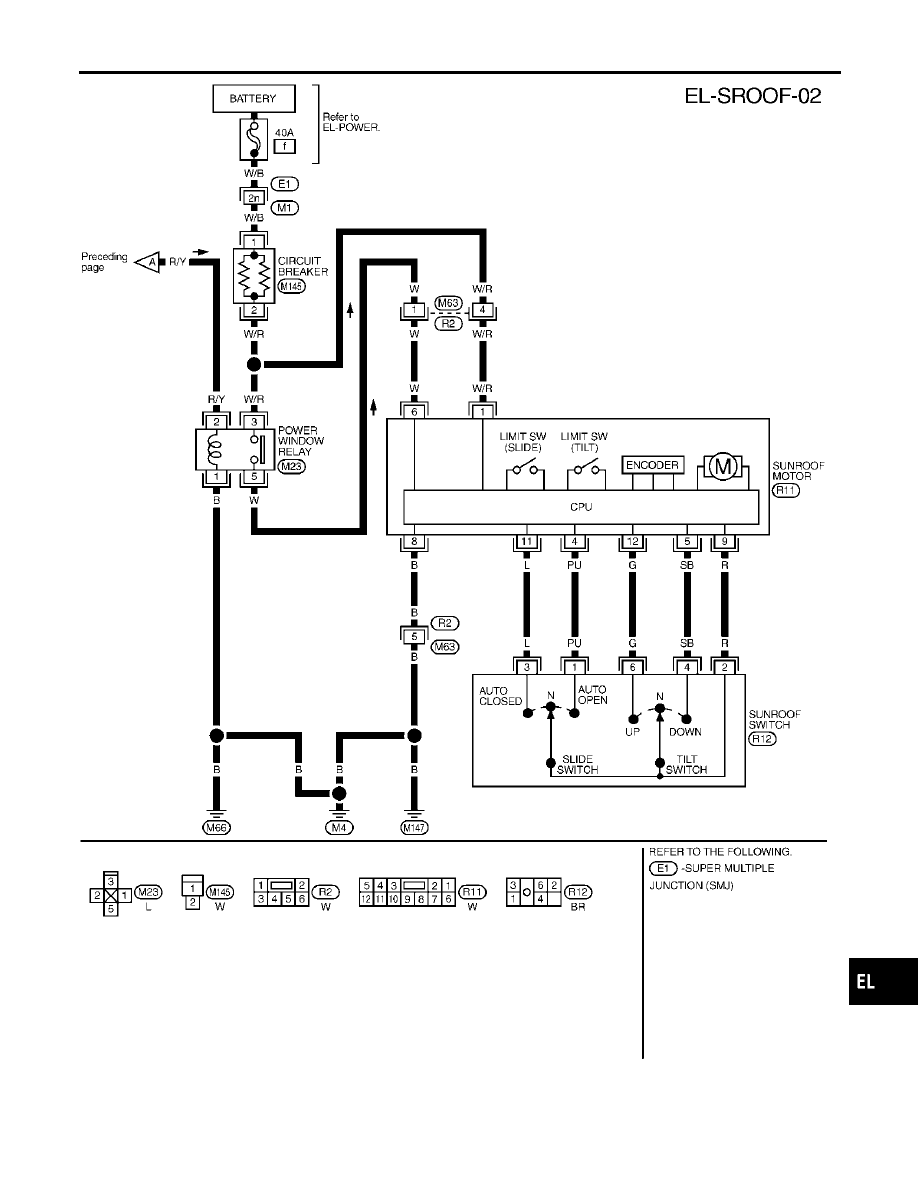

Wiring Diagram — SROOF —

NBEL0356

MEL400R

POWER SUNROOF

Wiring Diagram — SROOF —

EL-214

MEL326Q

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER SUNROOF

Wiring Diagram — SROOF — (Cont’d)

EL-215

SEL670Y

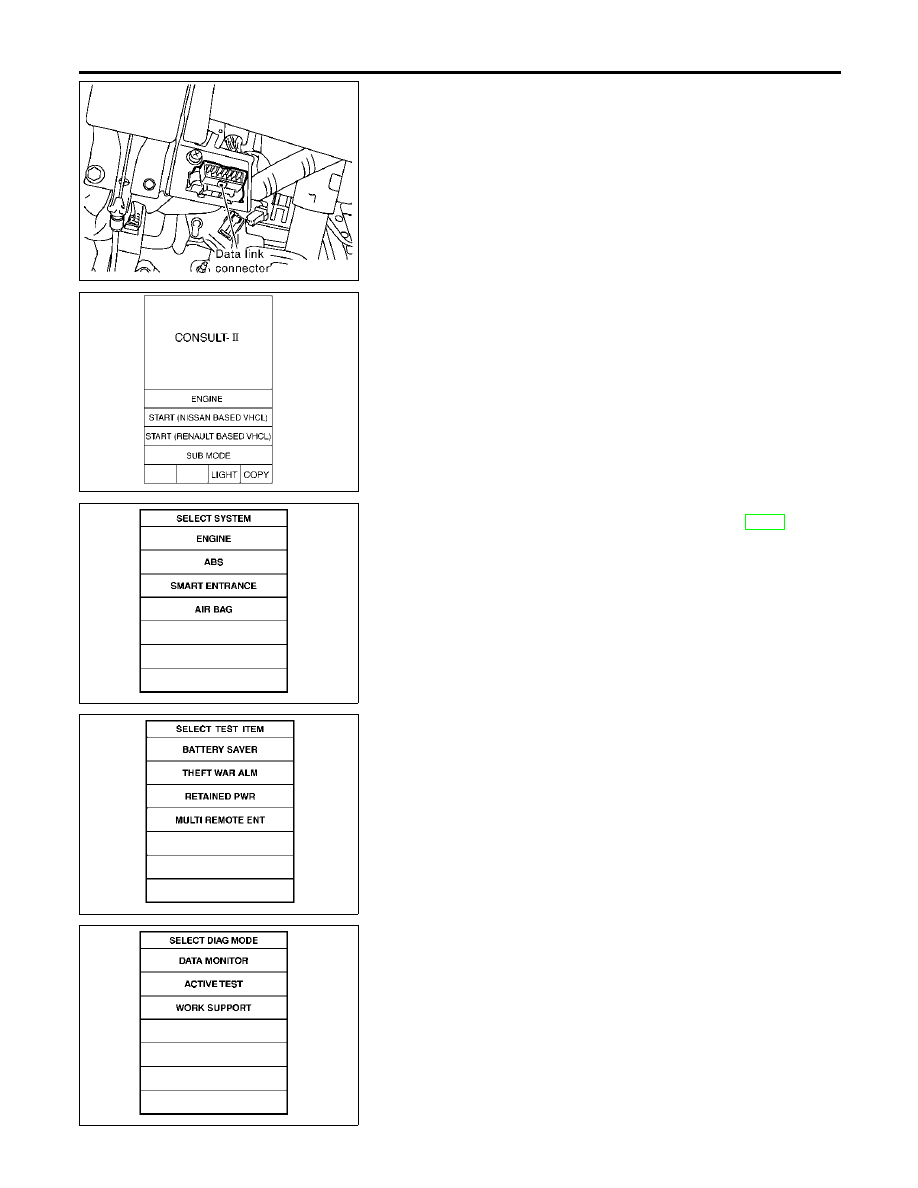

CONSULT-II Inspection Procedure

=NBEL0357

“RETAINED PWR”

NBEL0357S01

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” and “CONSULT-II CONVERTER” to
the data link connector.

SKIA3098E

3.

Turn ignition switch “ON”.

4.

Touch “START (NISSAN BASED VHCL)”.

SEL398Y

5.

Touch “SMART ENTRANCE”.
If “SMART ENTRANCE” is not indicated, go to GI-42, “CON-
SULT-II Data Link Connector (DLC) Circuit”.

SEL273W

6.

Touch “RETAINED PWR”.

SEL400Y

7.

Select diagnosis mode.
“DATA MONITOR”, “ACTIVE TEST” and “WORK SUPPORT”
are available.

POWER SUNROOF

CONSULT-II Inspection Procedure

EL-216

CONSULT-II Application Items

NBEL0455

“RETAINED PWR”

NBEL0455S01

Data Monitor

NBEL0455S0101

Monitored Item

Description

IGN ON SW

Indicates [ON/OFF] condition of ignition switch.

DOOR SW-DR

Indicates [ON/OFF] condition of front door switch LH.

DOOR SW-AS

Indicates [ON/OFF] condition of front door switch RH.

Active Test

NBEL0455S0102

Test Item

Description

RETAINED PWR

This test is able to supply RAP signal (power) from smart entrance control unit to power
window system, power sunroof system. Those systems can be operated when turning on
“RETAINED PWR” on CONSULT-II screen even if the ignition switch is tuned OFF.
NOTE:
During this test, CONSULT-II can be operated with ignition switch “OFF” position.
“RETAINED PWR” should be turned “ON” or “OFF” on CONSULT-II screen when
ignition switch is ON. Then turn ignition switch OFF for checking retained power
operation. CONSULT-II might be stuck if “RETAINED PWR” is turned “ON” or “OFF”
on CONSULT-II screen when ignition switch is OFF.

Work Support

NBEL0455S0103

Work Item

Description

RETAINED PWR SET

RAP signal’s power supply period can be changed by mode setting. Selects RAP signal’s
power supply period between three steps.

쐌

MODE 1 (45 sec.)/MODE 2 (OFF)/MODE 3 (2 min.)

Trouble Diagnoses

NBEL0456

Symptom

Possible cause

Repair order

Power sunroof cannot be operated
using any switch.

1. 7.5A fuse, 40A fusible link and

M145 circuit breaker

2. Power window relay ground cir-

cuit

3. Sunroof motor ground circuit
4. Power window relay
5. Sunroof motor circuit
6. Sunroof switch
7. Sunroof switch circuit
8. Sunroof motor

1. Check 7.5A fuse [No. 11, located in fuse block

(J/B)], 40A fusible link (letter f, located in fuse and
fusible link box) and M145 circuit breaker. Turn igni-
tion switch “ON” and verify battery positive voltage is
present at terminals 2 and 3 of power window relay
and terminal 1 of sunroof motor.

2. Check power window relay ground circuit.
3. Check sunroof motor ground circuit.
4. Check power window relay.
5. Check the wire between power window relay and

sunroof motor.

6. Check sunroof switch.
7. Check harness between sunroof switch and sunroof

motor.

8. Check sunroof motor.

Power sunroof cannot be operated
using one of the sunroof switches.

1. Sunroof switch
2. Sunroof switch circuit

1. Check sunroof switch.
2. Check the harness between sunroof motor and sun-

roof switch.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER SUNROOF

CONSULT-II Application Items

EL-217

Symptom

Possible cause

Repair order

Power sunroof cannot be opened
or closed fully.

1. Full closed position not initial-

ized

2. Sunroof slide mechanism
3. Sunroof switch
4. Sunroof switch circuit
5. Sunroof motor

1. Initialize full closed position.
2. Check the following.
a. Check obstacles in sunroof, etc.
b. Check worn or deformed sunroof.
c. Check sunroof sash tilted too far inward or outward.
3. Check sunroof switch.
4. Check harness between sunroof motor and sunroof

switch.

5. Replace sunroof motor.

Retained power operation does not
operate properly.

1. RAP signal circuit
2. Driver or passenger side door

switch circuit

3. Smart entrance control unit

1. Check RAP signal.
a. (With CONSULT-II)

Check RAP signal with CONSULT-II. Use “ACTIVE
TEST” mode, “RETAINED PWR” in “SMART
ENTRANCE”. (Refer to EL-217.)
If NG, go to the step b. below.

b. Verify 12 positive voltage from smart entrance con-

trol unit is present at terminal 2 of power window
relay:

쐌

Within 45 seconds after ignition switch turns off.

쐌

When front door LH and RH is closed.

2. Check the following.
a. Harness between smart entrance control unit and

driver or passenger side door switch

b. Driver or passenger side door switch ground circuit
c. Driver or passenger side door switch
3. Check smart entrance control unit. (EL-492)

POWER SUNROOF

Trouble Diagnoses (Cont’d)

EL-218

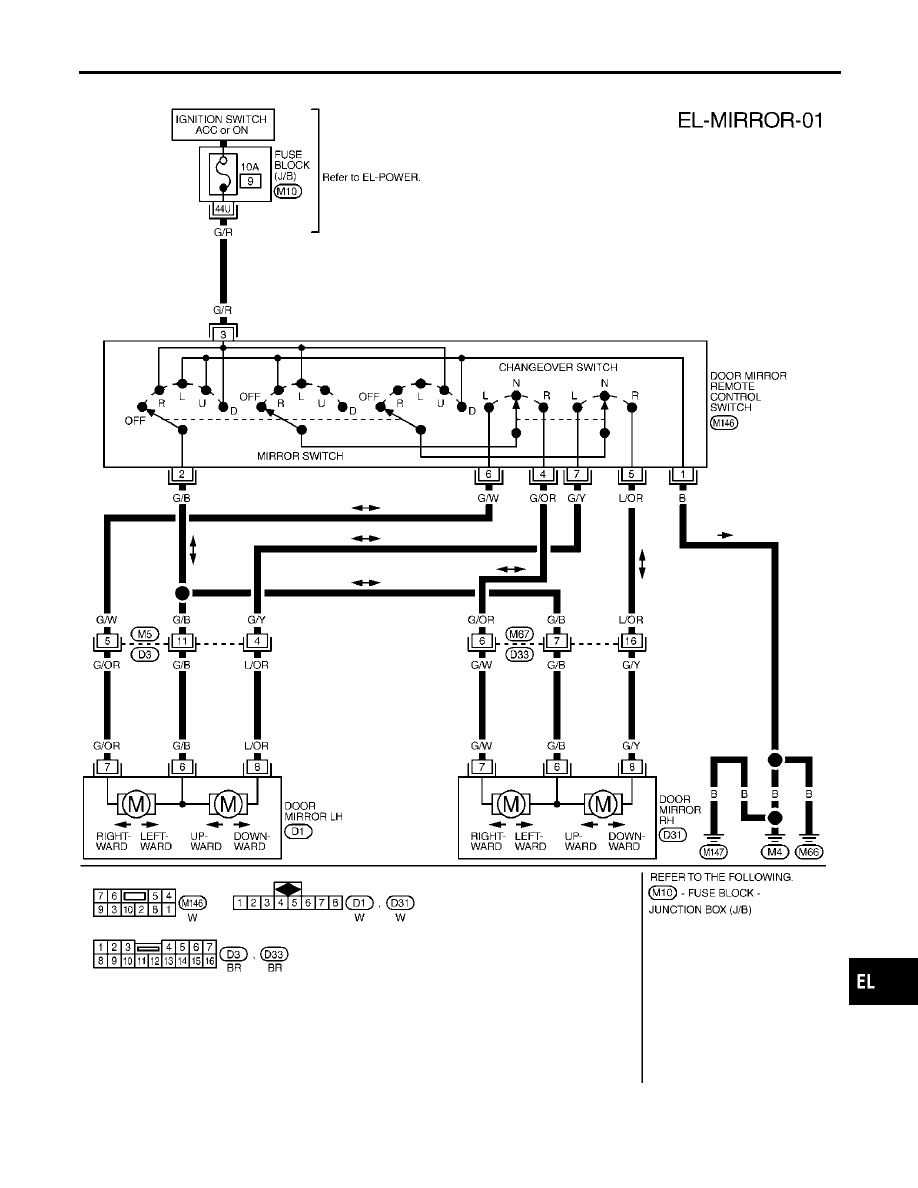

Wiring Diagram — MIRROR —

NBEL0360

MEL615P

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

DOOR MIRROR

Wiring Diagram — MIRROR —

EL-219

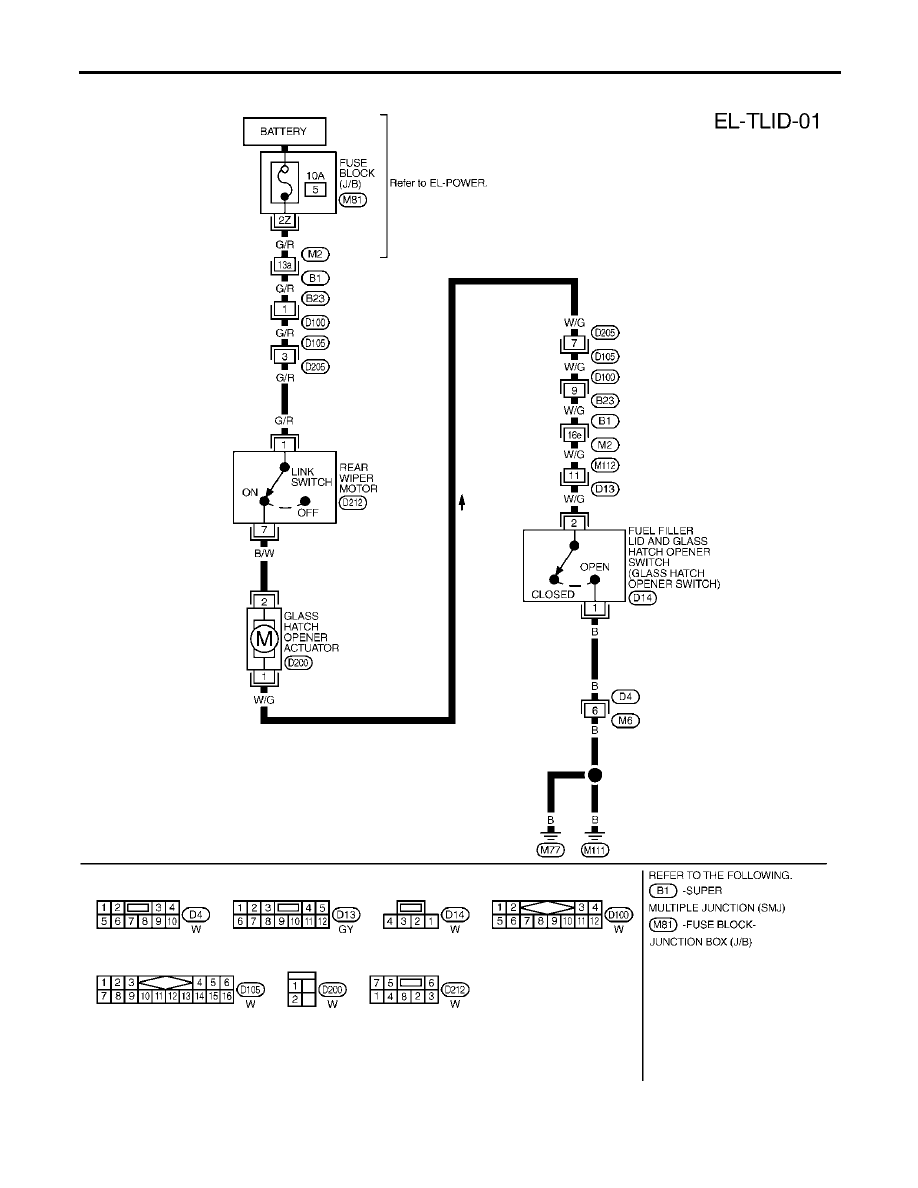

Wiring Diagram — TLID —

NBEL0479

MEL449O

GLASS HATCH OPENER

Wiring Diagram — TLID —

EL-220

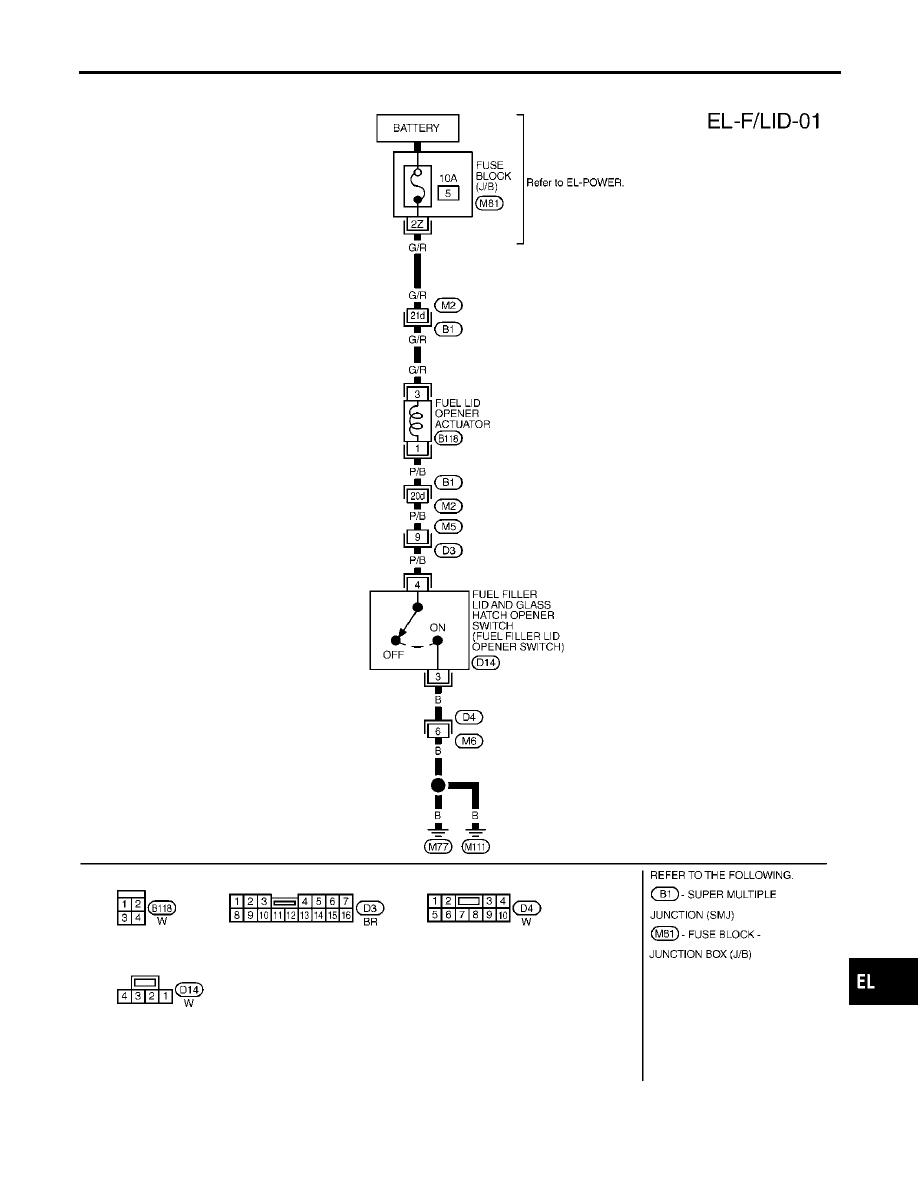

Wiring Diagram — F/LID —

NBEL0480

MEL208N

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

FUEL FILLER LID OPENER

Wiring Diagram — F/LID —

EL-221

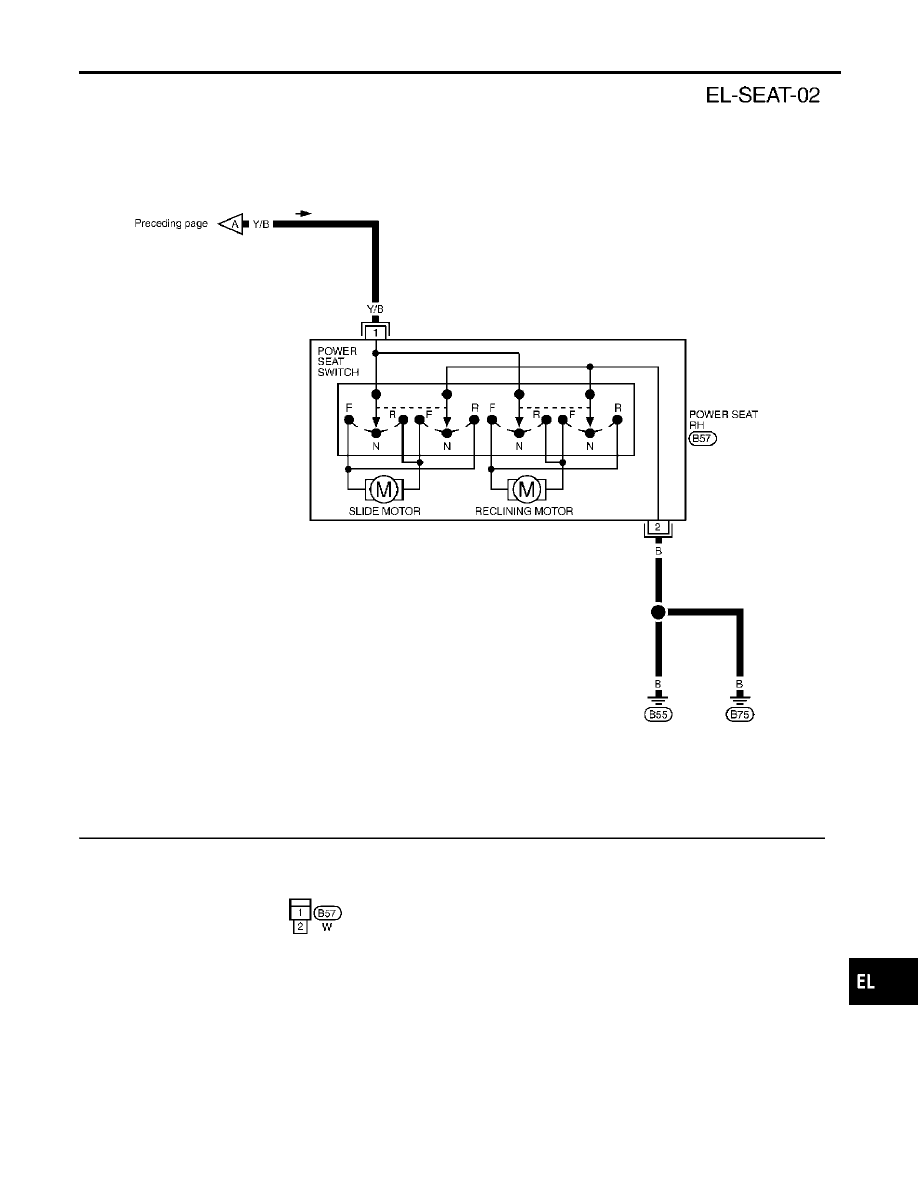

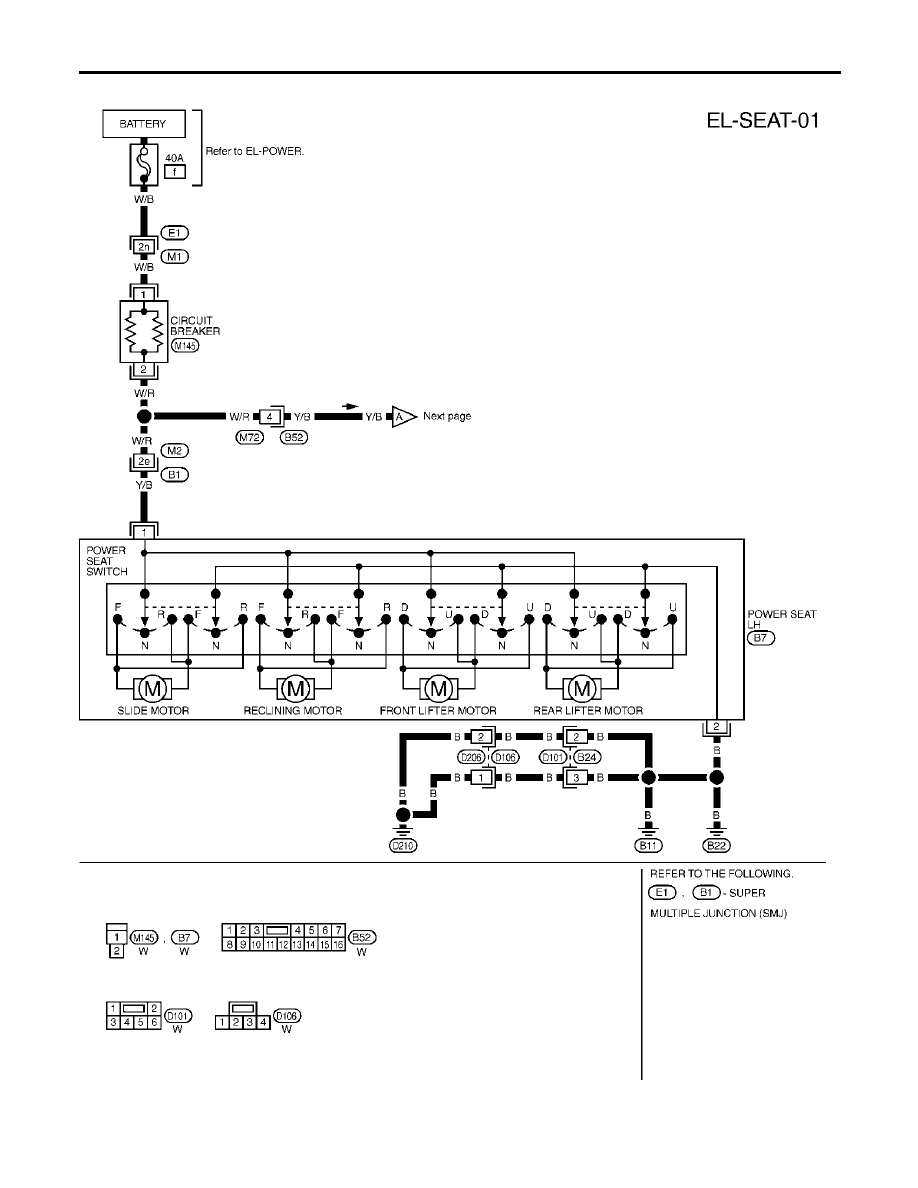

Wiring Diagram — SEAT —

NBEL0361

MEL830L

POWER SEAT

Wiring Diagram — SEAT —

EL-222

MEL601F

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER SEAT

Wiring Diagram — SEAT — (Cont’d)

EL-223

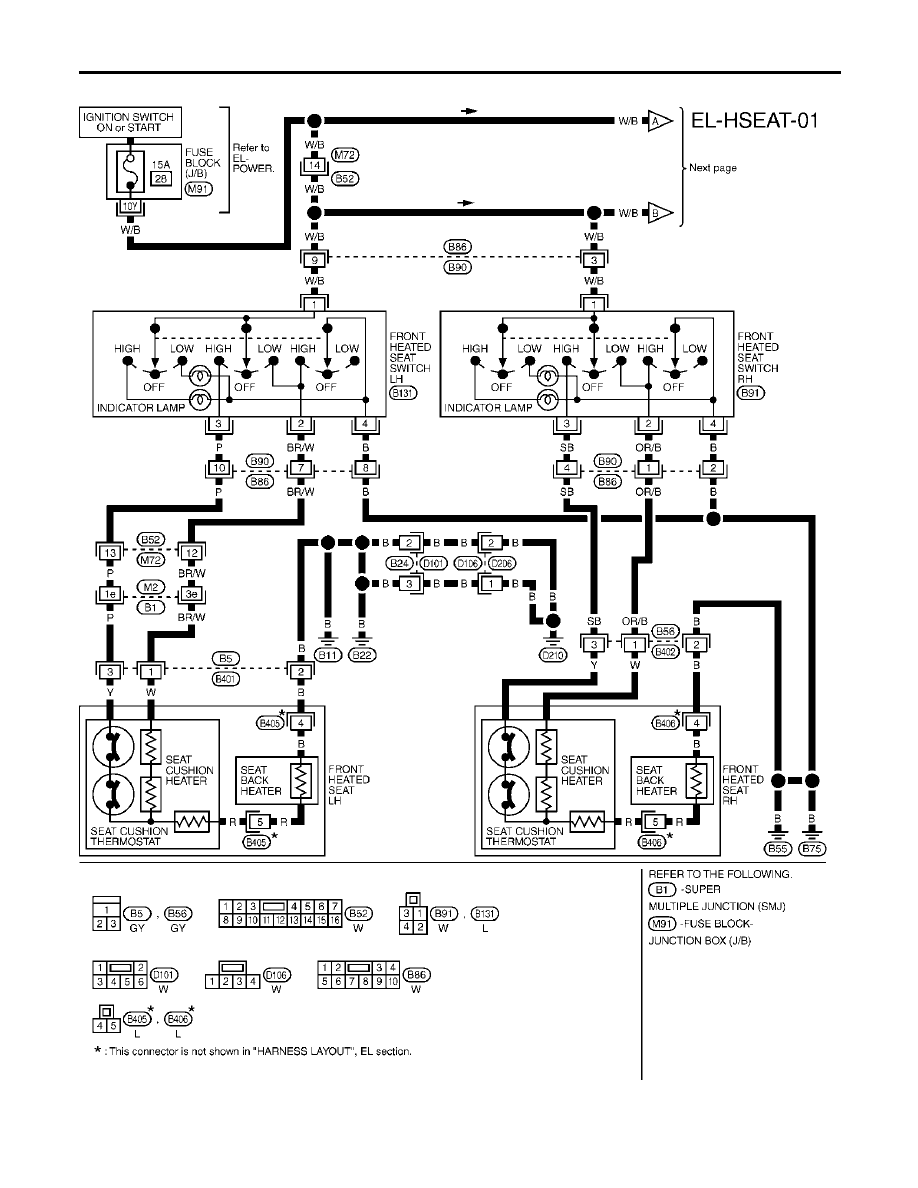

Wiring Diagram — HSEAT —

NBEL0362

MEL973O

HEATED SEAT

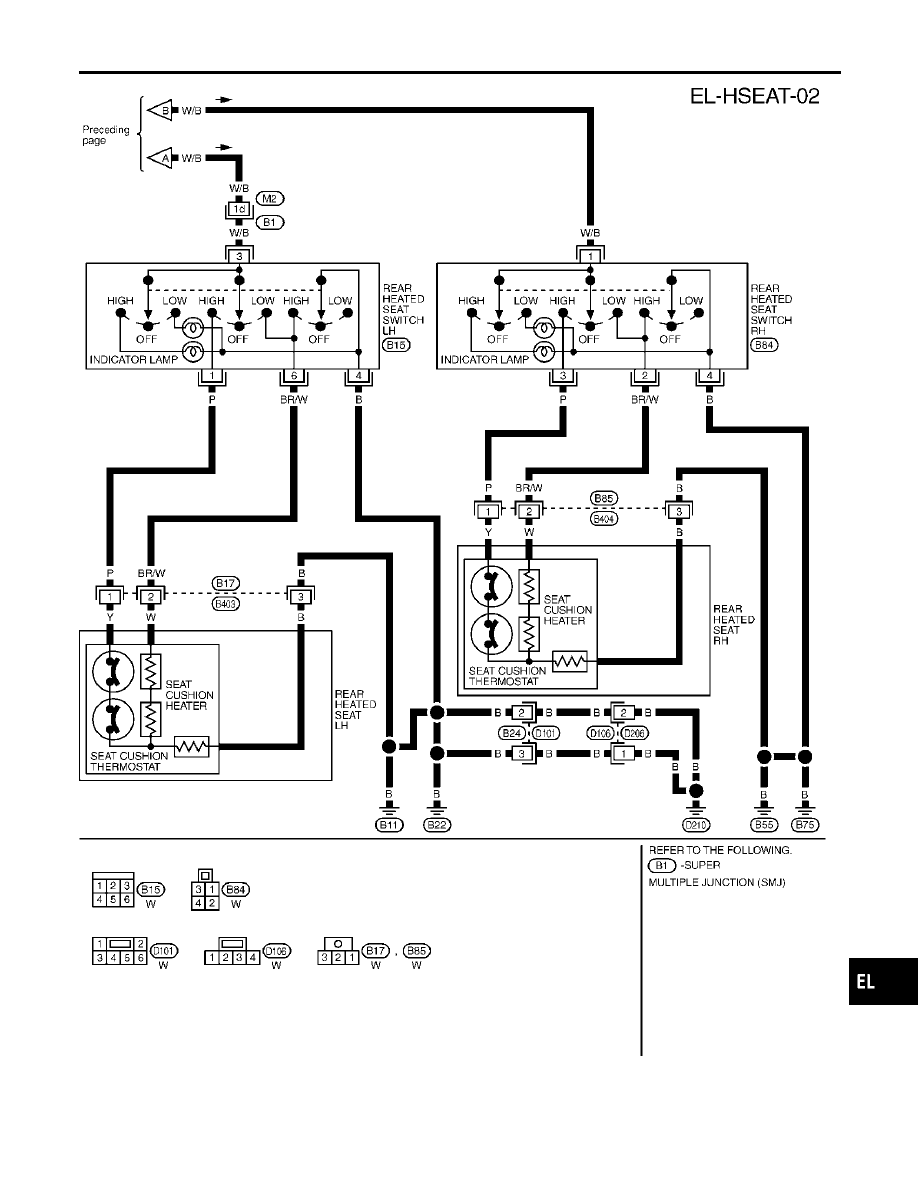

Wiring Diagram — HSEAT —

EL-224

MEL832L

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

HEATED SEAT

Wiring Diagram — HSEAT — (Cont’d)

EL-225

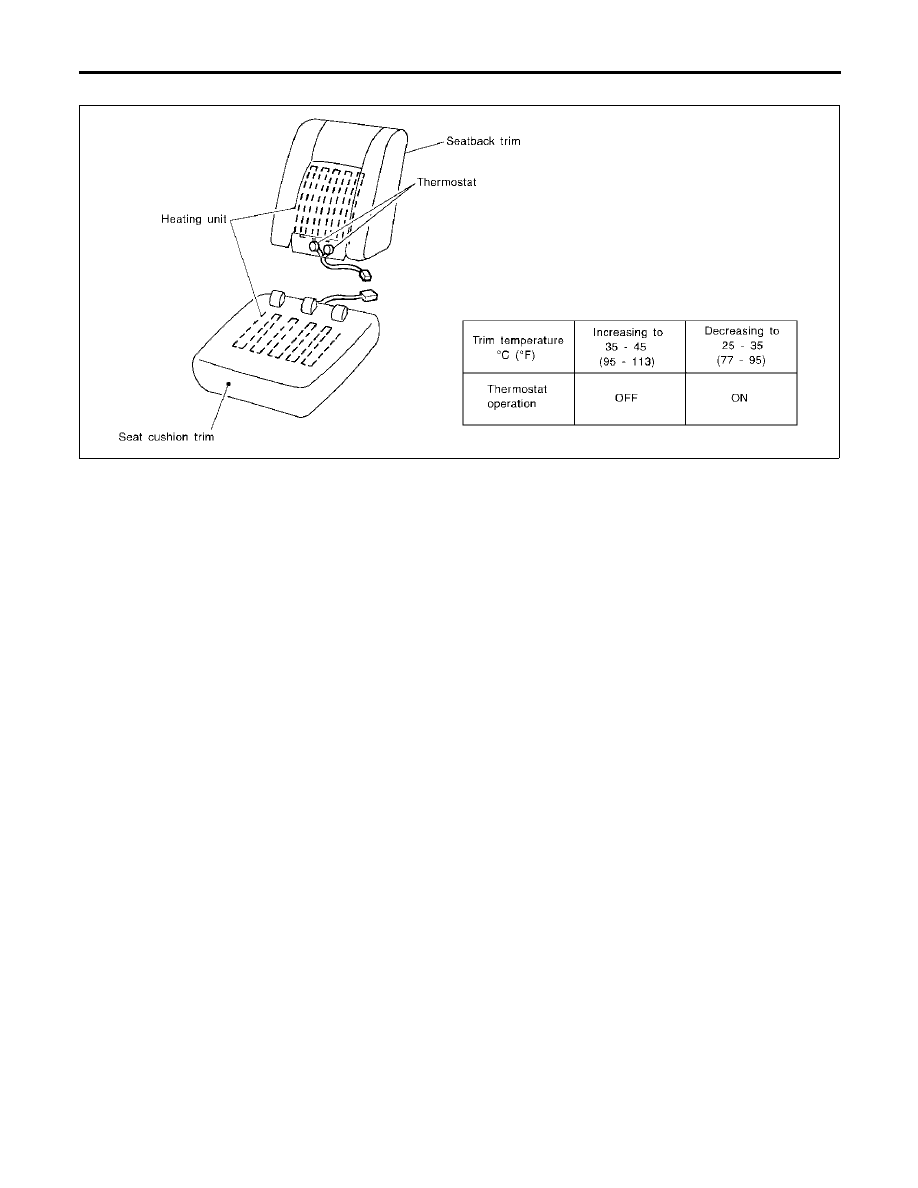

Seatback Heating Unit

NBEL0363

SBT314

HEATED SEAT

Seatback Heating Unit

EL-226

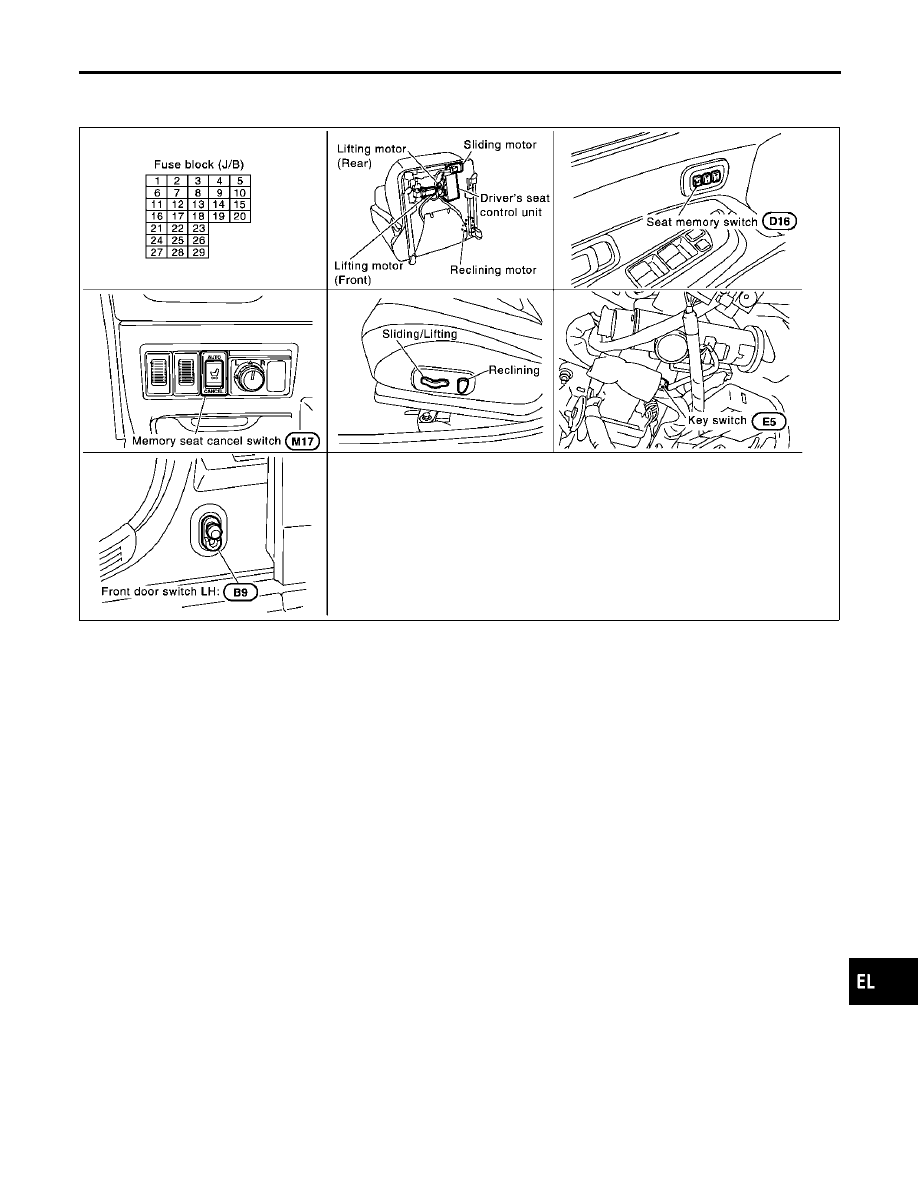

Component Parts and Harness Connector
