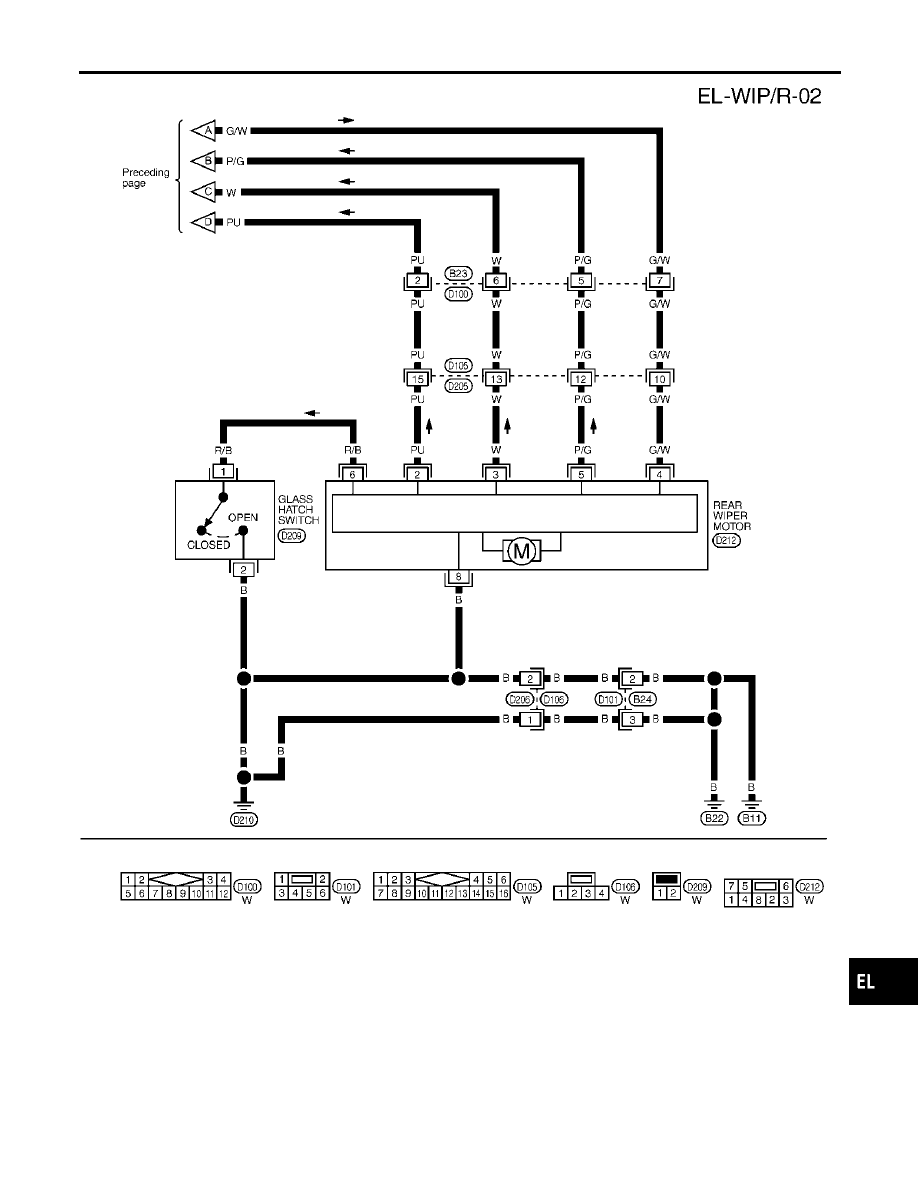

REAR WIPER AND WASHER

Wiring Diagram — WIP/R — (Cont’d)

EL-181

Trouble Diagnoses

NBEL0325

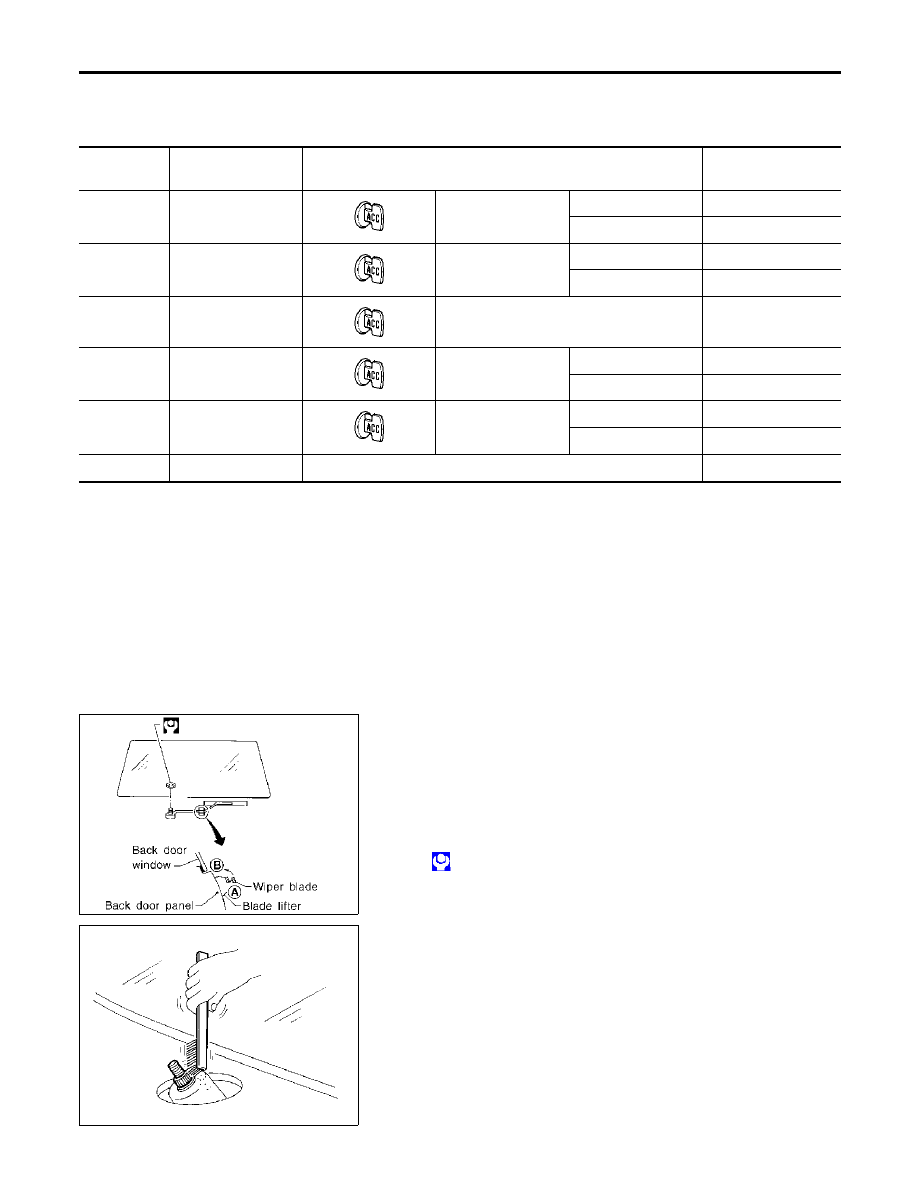

REAR WIPER MOTOR INSPECTION TABLE

NBEL0325S01

(Data are reference values.)

Terminal No.

Item

Condition

Voltage

(Approximate value)

2

ON switch

Rear wiper switch

ON

Less than 1V

OFF or INT

Battery voltage

3

Intermittent switch

Rear wiper switch

INT

Less than 1V

OFF, ON or WASH

Battery voltage

4

Power supply (ACC)

—

Battery voltage

5

Washer switch

Rear wiper switch

WASH

Less than 1V

OFF, ON or INT

Battery voltage

6

Glass hatch switch

Glass hatch

Open

Less than 1V

Closed

Battery voltage

8

Ground

—

—

NOTE:
Power to the rear wiper motor will be interrupted when the rear glass hatch is opened. In that case, conduct
the inspection of the rear wiper motor with the rear glass hatch closed, unless otherwise indicated.

MEL066G

Removal and Installation

NBEL0326

WIPER ARMS

NBEL0326S01

1.

Prior to wiper arm installation, turn on wiper switch to operate
wiper motor and then turn it “OFF” (Auto Stop).

2.

Install wiper arm to portion A as in figure below and tighten
wiper arm nut to specification.

3.

Then, set wiper arm to portion B.

: 13 - 18 N·m (1.3 - 1.8 kg-m, 9 - 13 ft-lb)

SEL024J

쐌

Before reinstalling wiper arm, clean up the pivot area as
illustrated. This will reduce possibility of wiper arm loose-
ness.

REAR WIPER AND WASHER

Trouble Diagnoses

EL-182

SEL241P

MEL034G

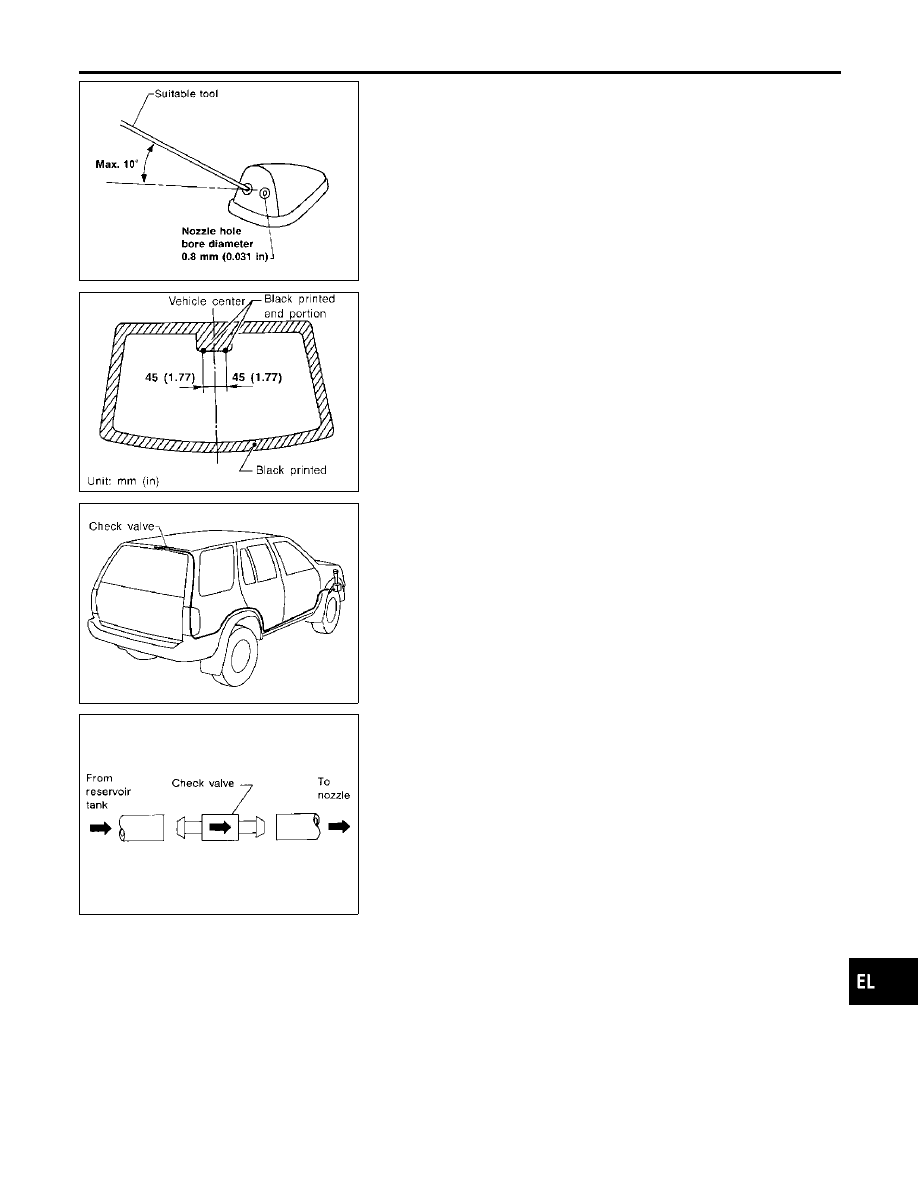

Washer Nozzle Adjustment

NBEL0327

쐌

Adjust washer nozzle with suitable tool as shown in the figure
at left.

Adjustable range:

±

10° (In any direction)

MEL067G

Washer Tube Layout

NBEL0328

SEL411H

Check Valve

NBEL0329

쐌

A check valve is provided in the washer fluid line. Be careful
not to connect check valve to washer tube in the wrong direc-
tion.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REAR WIPER AND WASHER

Washer Nozzle Adjustment

EL-183

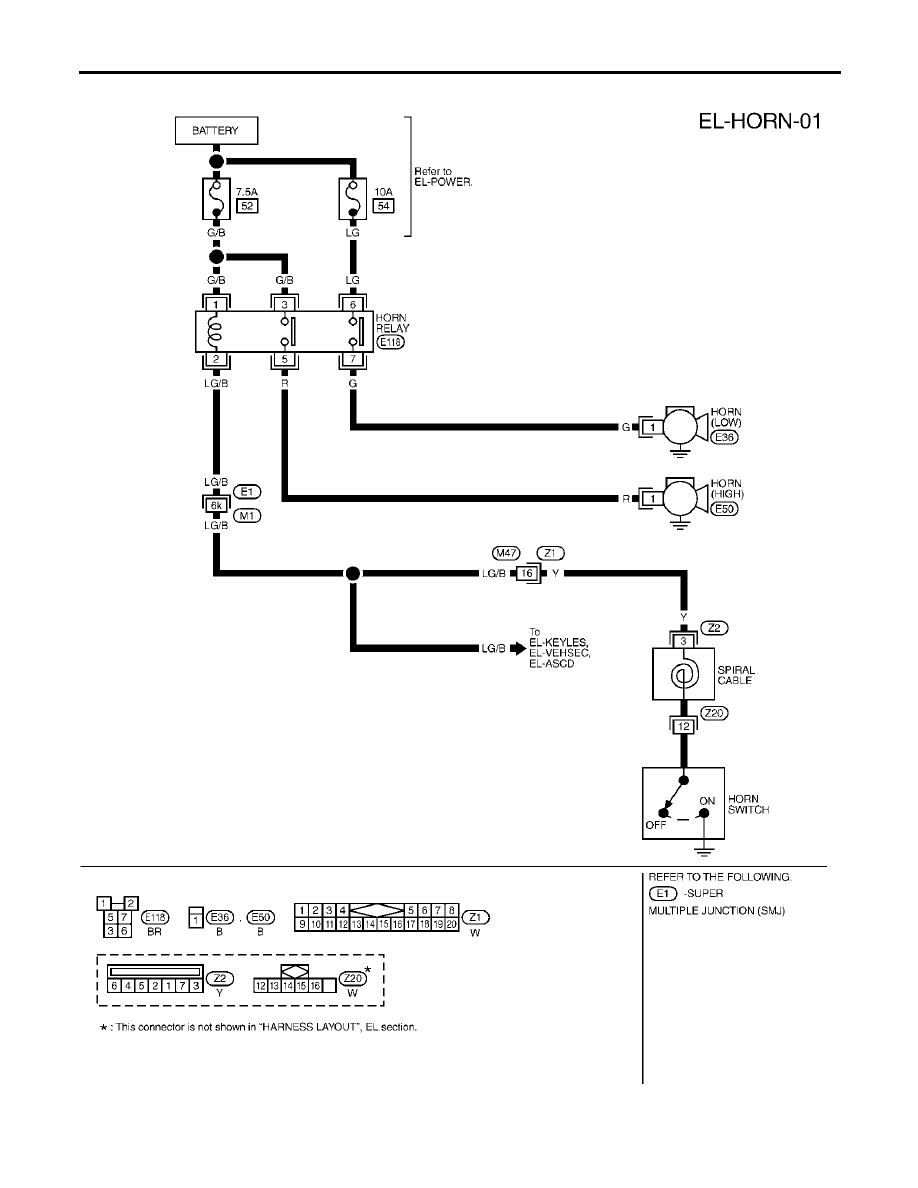

Wiring Diagram — HORN —

NBEL0330

MEL446O

HORN

Wiring Diagram — HORN —

EL-184

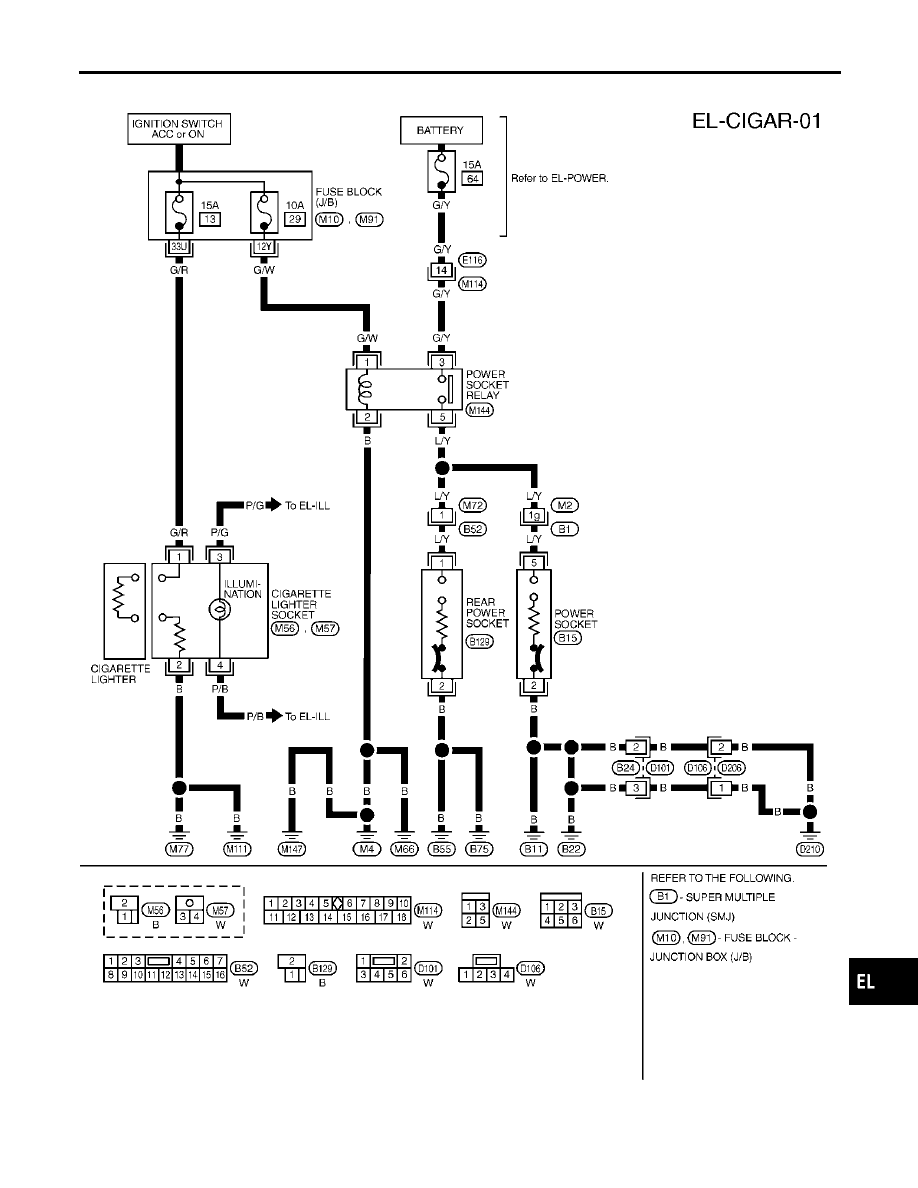

Wiring Diagram — CIGAR —

NBEL0331

MEL320Q

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

CIGARETTE LIGHTER

Wiring Diagram — CIGAR —

EL-185

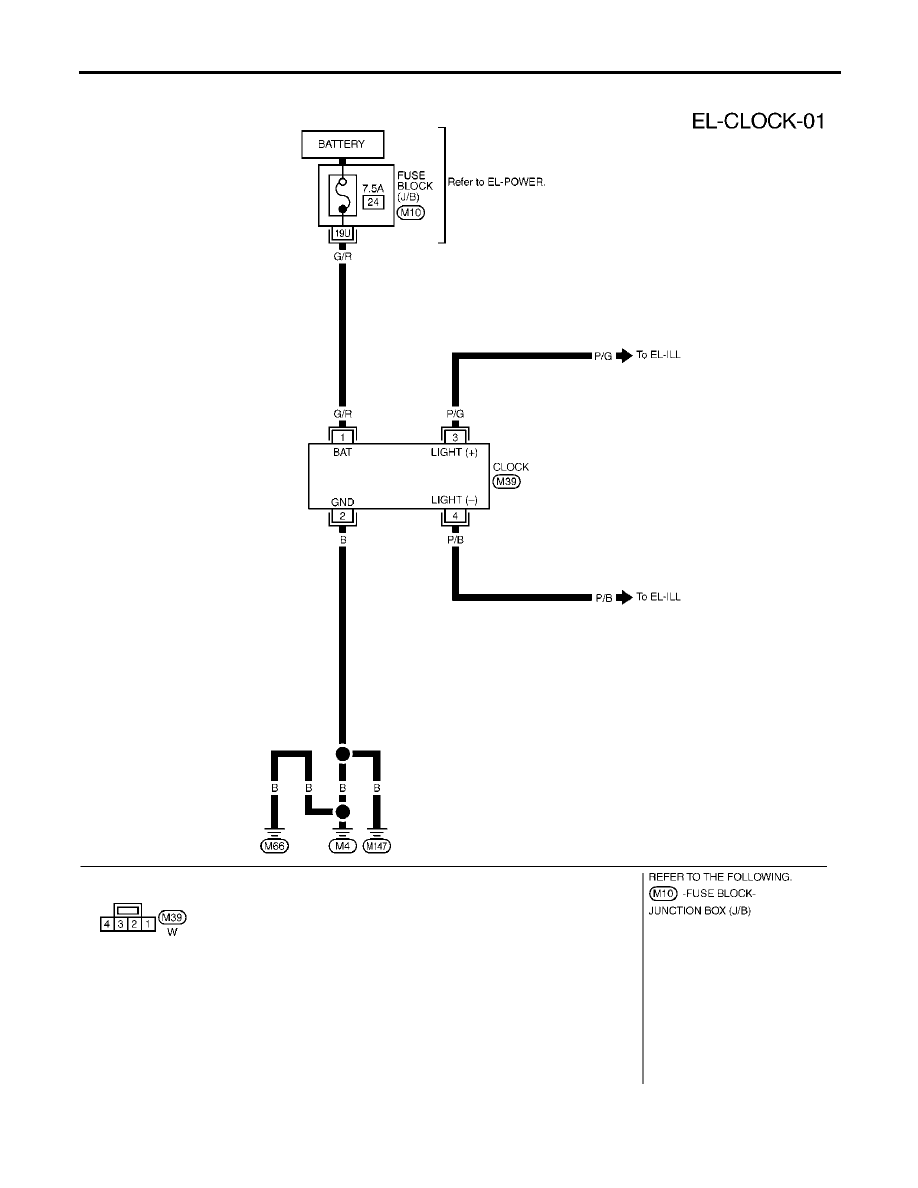

Wiring Diagram — CLOCK —

NBEL0332

MEL814L

CLOCK

Wiring Diagram — CLOCK —

EL-186

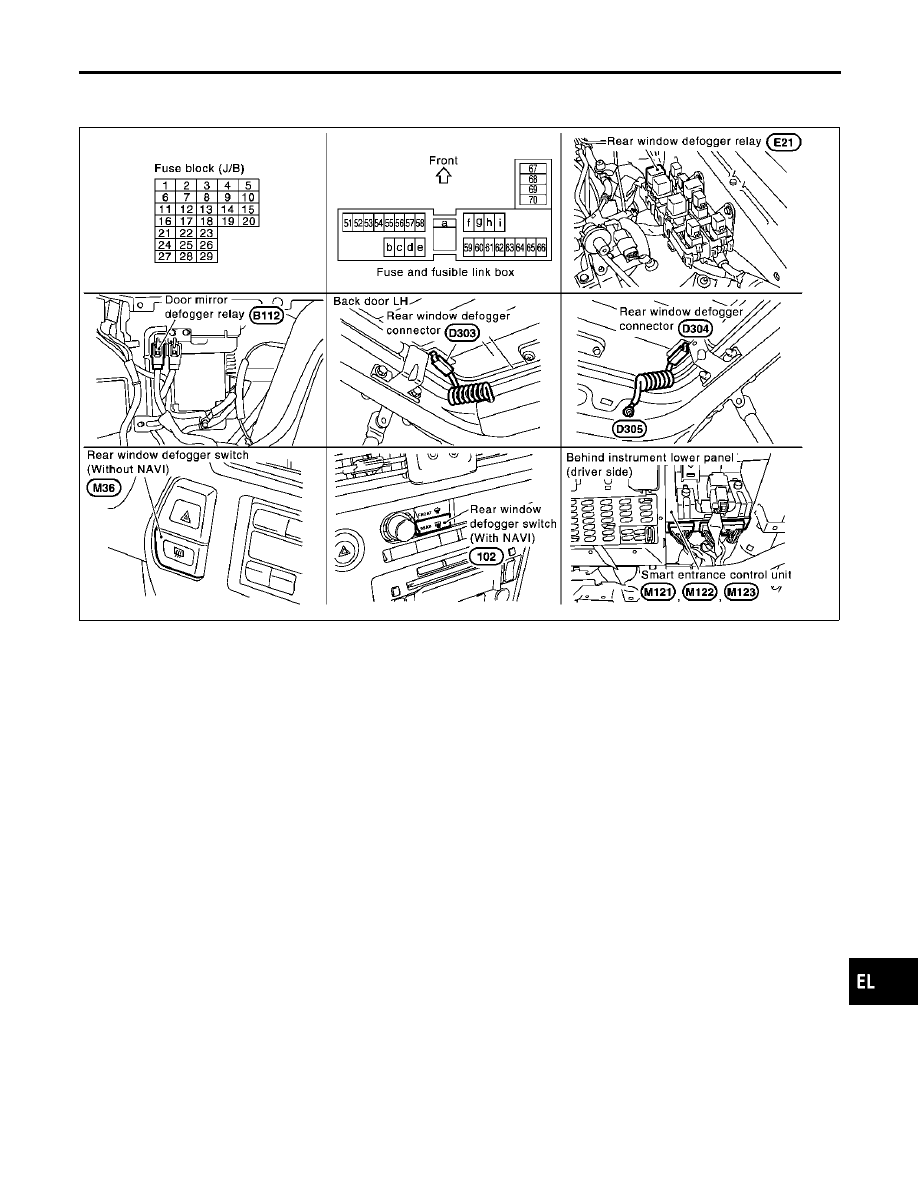

Component Parts and Harness Connector
Location

NBEL0333

SEL674YA

System Description

NBEL0334

The rear window defogger system is controlled by the smart entrance control unit. The rear window defogger
operates only for approximately 15 minutes.
Power is supplied at all times

쐌

to rear window defogger relay terminal 3

쐌

through 20A fuse (No. 56, located in the fuse and fusible link box) and

쐌

to rear window defogger relay terminal 6

쐌

through 20A fuse (No. 57, located in the fuse and fusible link box)

쐌

to smart entrance control unit terminal 49

쐌

through 7.5A [No. 24, located in fuse block (J/B)]

With the ignition switch in the ON or START position, power is supplied

쐌

through 7.5A fuse [No. 11, located in the fuse block (J/B)]

쐌

to the rear window defogger relay terminal 1, and

쐌

to smart entrance control unit terminal 27.

Ground is supplied

쐌

to terminal 1 of the rear window defogger switch

쐌

through body grounds M4, M66 and M147 (with NAVI),

쐌

to terminal 32 of the A/C auto amp.

쐌

through body grounds M4, M66 and M147 (without NAVI), or

쐌

to smart entrance control unit terminals 43 and 64

쐌

through body grounds M77 and M111.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REAR WINDOW DEFOGGER

Component Parts and Harness Connector Location

EL-187

When the rear window defogger switch is turned ON, ground is supplied

쐌

through terminal 2 of the rear window defogger switch (with NAVI), or

쐌

through terminal 31 of A/C auto amp. (without NAVI)

쐌

to smart entrance control unit terminal 14.

Terminal 37 of the smart entrance control unit then supplies ground to the rear window defogger relay termi-
nal 2.
With power and ground supplied, the rear window defogger relay is energized.
Power is supplied

쐌

through terminals 5 and 7 of the rear window defogger relay

쐌

to the rear window defogger.

The rear window defogger has an independent ground.
With power and ground supplied, the rear window defogger filaments heat and defog the rear window.
When the system is activated, the rear window defogger indicator illuminates in the rear window defogger
switch.
Power is supplied

쐌

to terminal 3 of the rear window defogger switch (with NAVI), or

쐌

to terminal 30 of the A/C auto amp. (without NAVI)

쐌

from terminal 7 of the rear window defogger relay.

Terminal 4 of the rear window defogger switch (with NAVI) or terminal 32 of the A/C auto amp. (without NAVI),
is grounded through body grounds M4, M66 and M147.

REAR WINDOW DEFOGGER

System Description (Cont’d)

EL-188

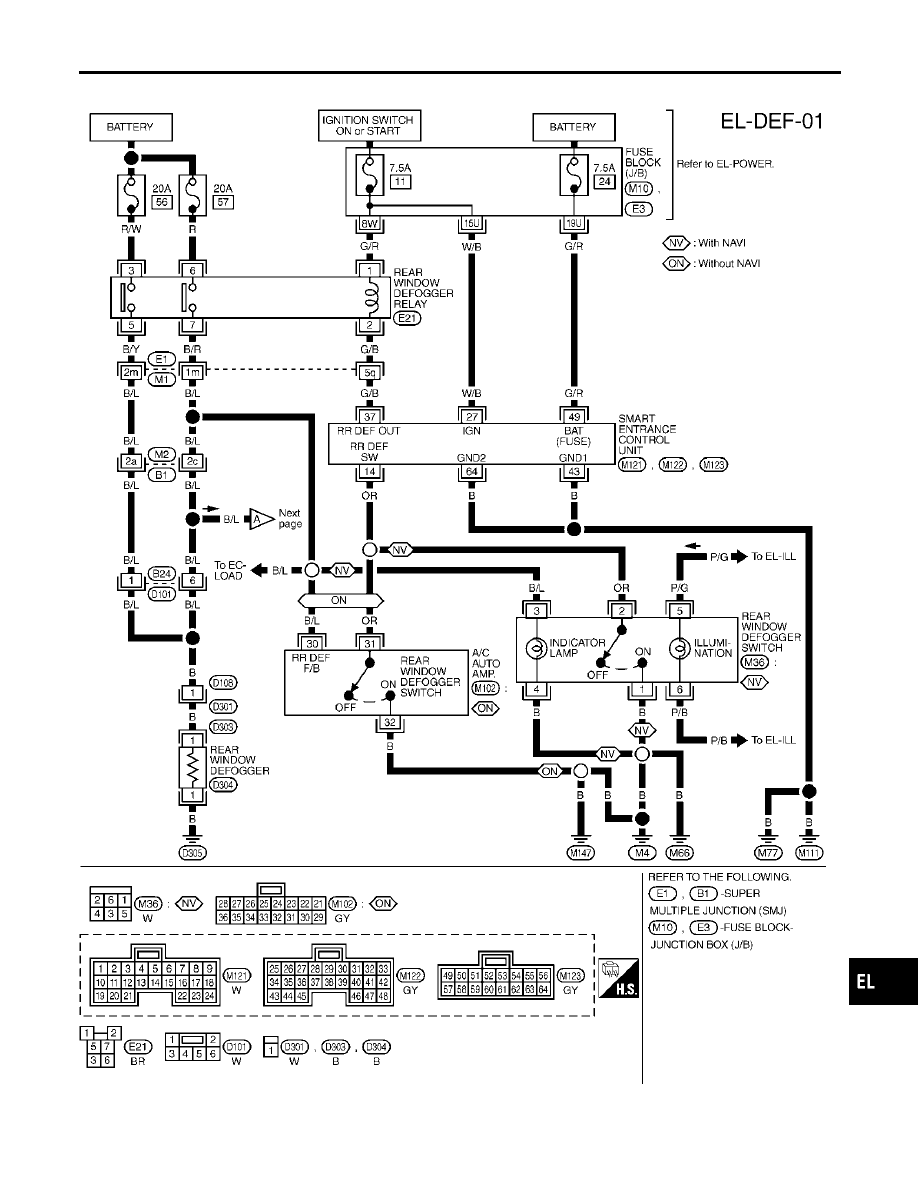

Wiring Diagram — DEF —

NBEL0335

MEL321Q

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REAR WINDOW DEFOGGER

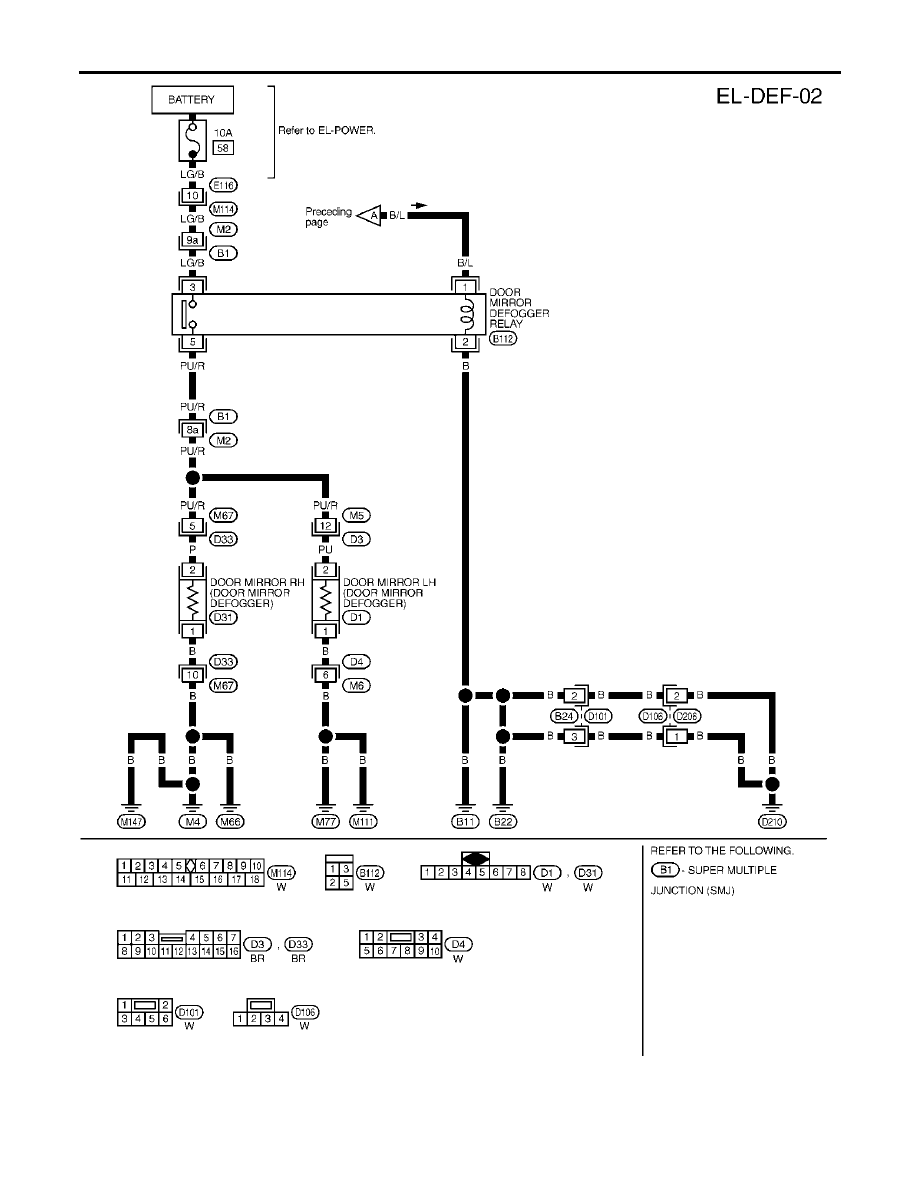

Wiring Diagram — DEF —

EL-189

MEL322Q

REAR WINDOW DEFOGGER

Wiring Diagram — DEF — (Cont’d)

EL-190

SEL670Y

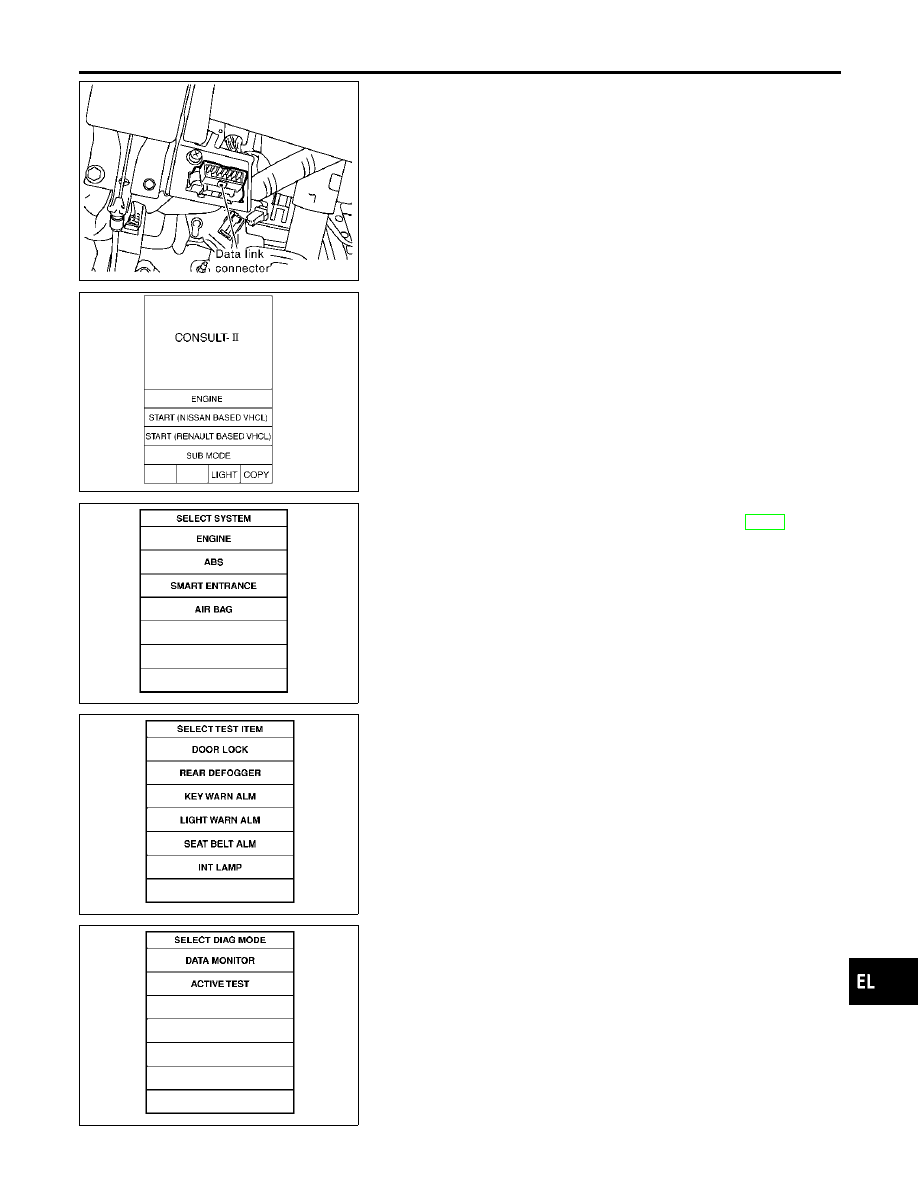

CONSULT-II Inspection Procedure

NBEL0336

“REAR DEFOGGER”

NBEL0336S01

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” and “CONSULT-II CONVERTER” to
the data link connector.

SKIA3098E

3.

Turn ignition switch “ON”.

4.

Touch “START (NISSAN BASED VHCL)”.

SEL398Y

5.

Touch “SMART ENTRANCE”.
If “SMART ENTRANCE” is not indicated, go to GI-42, “CON-
SULT-II Data Link Connector (DLC) Circuit”.

SEL023X

6.

Touch “REAR DEFOGGER”.

SEL322W

7.

Select diagnosis mode.
“DATA MONITOR” and “ACTIVE TEST” are available.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REAR WINDOW DEFOGGER

CONSULT-II Inspection Procedure

EL-191

CONSULT-II Application Items

NBEL0337

“REAR DEFOGGER”

NBEL0337S01

Data Monitor

NBEL0337S0101

Monitored Item

Description

IGN ON SW

Indicates [ON/OFF] condition of ignition switch.

REAR DEF SW

Indicates [ON/OFF] condition of rear window defogger switch.

Active Test

NBEL0337S0102

Test Item

Description

REAR DEFOGGER

This test is able to check rear window defogger operation. Rear window defogger activates
when “ON” on CONSULT-II screen is touched.

REAR WINDOW DEFOGGER

CONSULT-II Application Items

EL-192

Trouble Diagnoses

NBEL0338

DIAGNOSTIC PROCEDURE

NBEL0338S01

SYMPTOM: Rear window defogger does not activate, or does
not go off after activating.

1

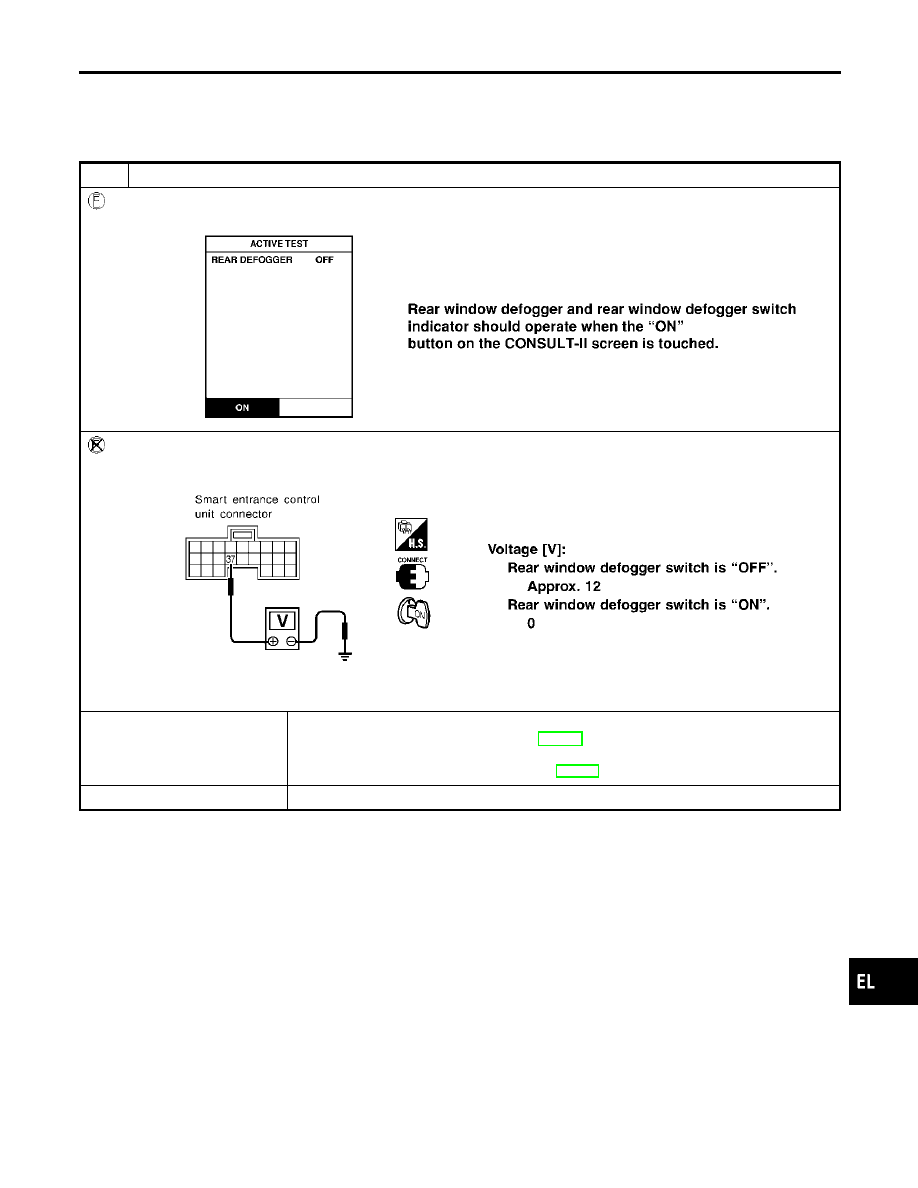

CHECK REAR WINDOW DEFOGGER OUTPUT SIGNAL

With CONSULT-II

Select “ACTIVE TEST” in “REAR DEFOGGER” with CONSULT-II.

SEL353W

Without CONSULT-II

1. Turn ignition switch to ON position.
2. Check voltage between smart entrance control unit harness connector M122 terminal 37 (G/B) and ground.

SEL997X

OK or NG

OK

䊳

Check the following.

쐌

Rear window defogger relay (Refer to EL-196.)

쐌

Rear window defogger circuit

쐌

Rear window defogger filament (Refer to EL-197.)

NG

䊳

GO TO 2.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REAR WINDOW DEFOGGER

Trouble Diagnoses

EL-193

2

CHECK DEFOGGER RELAY COIL SIDE CIRCUIT

1. Disconnect smart entrance control unit connector.
2. Turn ignition switch to ON position.
3. Check voltage between smart entrance control unit harness connector M122 terminal 37 (G/B) and ground.

SEL998X

OK or NG

OK

䊳

GO TO 3.

NG

䊳

Check the following.

쐌

7.5A fuse [No. 11, located in the fuse block (J/B)]

쐌

Rear window defogger relay (Refer to EL-196)

쐌

Harness for open or short between fuse and rear window defogger relay

쐌

Harness for open or short between rear window defogger relay and smart entrance
control unit

REAR WINDOW DEFOGGER

Trouble Diagnoses (Cont’d)

EL-194

3

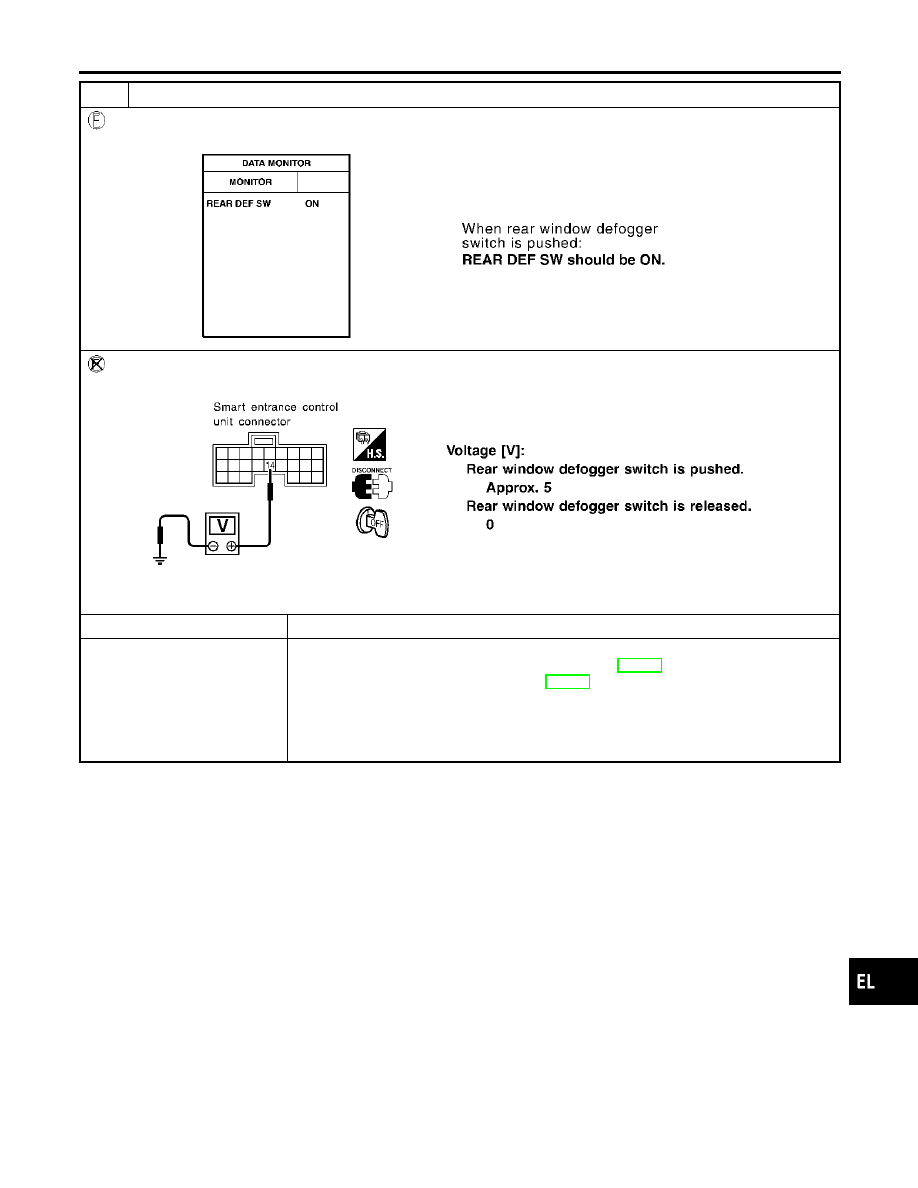

CHECK REAR WINDOW DEFOGGER SWITCH INPUT SIGNAL

With CONSULT-II

Select “REAR DEF SW” in “DATA MONITOR” mode with CONSULT-II.

SEL352W

Without CONSULT-II

Check voltage between smart entrance control unit harness connector M121 terminal 14 (OR) and ground.

SEL685Y

OK or NG

OK

䊳

GO TO 4.

NG

䊳

Check the following.

쐌

Rear window defogger switch (with NAVI) (Refer to EL-197.)
A/C auto amp. (without NAVI) (Refer to EL-197)

쐌

Harness for open or short between smart entrance control unit and rear window defog-
ger switch (with NAVI) or A/C auto amp. (without NAVI).

쐌

Rear window defogger switch (with NAVI) or A/C auto amp. (without NAVI) ground cir-
cuit

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REAR WINDOW DEFOGGER

Trouble Diagnoses (Cont’d)

EL-195

4

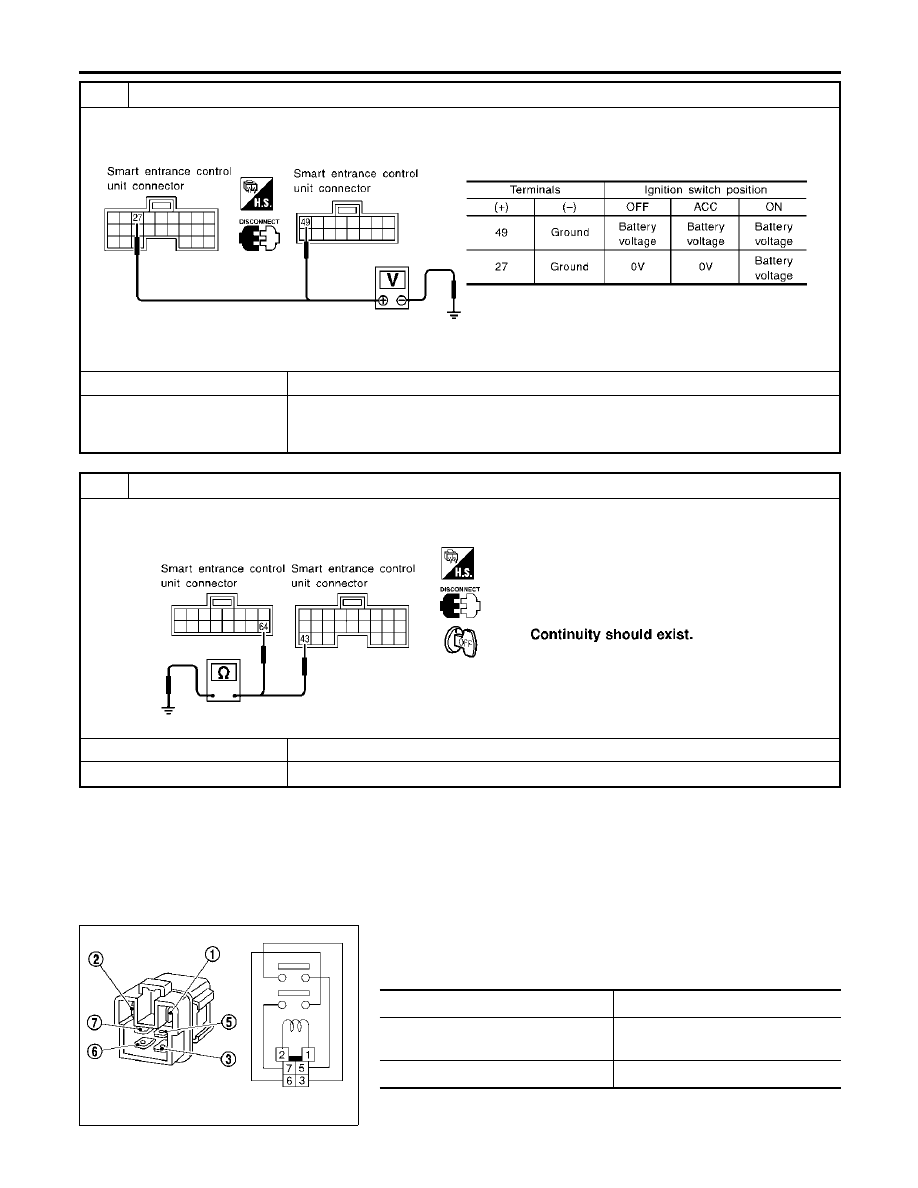

CHECK POWER SUPPLY AND IGNITION INPUT SIGNAL

Check voltage between smart entrance control unit harness connector M122 terminal 27 (W/B), M123 terminal 49 (G/R)
and ground.

SEL001Y

OK or NG

OK

䊳

GO TO 5.

NG

䊳

Check the following.

쐌

7.5A fuse [No. 11 or No. 24, located in the fuse block (J/B)]

쐌

Harness for open or short between smart entrance control unit and fuse

5

CHECK CONTROL UNIT GROUND CIRCUIT

Check continuity between smart entrance control unit harness connector M122 terminal 43 (B), M123 terminal 64 (B) and
ground.

SEL002Y

Yes

䊳

Replace smart entrance control unit.

No

䊳

Repair harness or connectors.

SEC202B

Electrical Components Inspection

NBEL0339

REAR WINDOW DEFOGGER RELAY

NBEL0339S01

Check continuity between terminals 3 and 5, 6 and 7.

Condition

Continuity

12V direct current supply between ter-
minals 1 and 2

Yes

No current supply

No

REAR WINDOW DEFOGGER

Trouble Diagnoses (Cont’d)

EL-196
