Infiniti QX4. Electrical System (2003 year). Manual - part 11

Trouble Diagnoses

NBEL0317

SYMPTOM CHART

NBEL0317S01

REFERENCE PAGE (EL-

)

165

167

168

169

170

SYMPTOM

POWER

SUPPL

Y

AND

GROUND

CIRCUIT

CHECK

DIAGNOSTIC

PROCEDURE

1

(LIGHTING

SWITCH

INPUT

SIGNAL

CHECK)

DIAGNOSTIC

PROCEDURE

2

(KEY

SWITCH

INSER

T

SIGNAL

CHECK)

DIAGNOSTIC

PROCEDURE

3

(SEA

T

BEL

T

BUCKLE

SWITCH

CHECK)

DIAGNOSTIC

PROCEDURE

4

Light warning chime does not acti-
vate.

X

X

X

Ignition key warning chime does not
activate.

X

X

X

Seat belt warning chime does not
activate.

X

X

X

All warning chimes do not activate.

X

X

SEL989XA

POWER SUPPLY AND GROUND CIRCUIT CHECK

NBEL0317S02

Power Supply Circuit Check

NBEL0317S0201

Terminals

Voltage

(+)

(–)

Battery voltage

Connector

Terminal

(Wire color)

Ground

M123

49 (G/R)

If NG, check the following.

쐌

7.5A fuse [No. 24, located in fuse block (J/B)]

쐌

Harness for open or short between smart entrance control unit
and fuse

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

WARNING CHIME

Trouble Diagnoses

EL-165

SEL990XA

Ground Circuit Check

NBEL0317S0202

Terminals

Continuity

(+)

(–)

Yes

Connector

Terminal

(Wire color)

M122

43 (B)

Ground

M123

64 (B)

WARNING CHIME

Trouble Diagnoses (Cont’d)

EL-166

DIAGNOSTIC PROCEDURE 1 (LIGHTING SWITCH
INPUT SIGNAL CHECK)

=NBEL0317S03

1

CHECK LIGHTING SWITCH INPUT SIGNAL

With CONSULT-II

Check lighting switch (“LIGHT SW 1ST”) in “DATA MONITOR” mode with CONSULT-II.

SEL991X

Without CONSULT-II

Check voltage between smart entrance control unit harness connector M121 terminal 19 (R/G), connector M123 terminal
57 (R) and ground.

SEL992XA

OK or NG

OK

䊳

Replace smart entrance control unit.

NG

䊳

Check the following.

쐌

10A fuse (No. 61, located in the fuse and fusible link box)

쐌

Harness for open or short between smart entrance control unit and tail lamp relay

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

WARNING CHIME

Trouble Diagnoses (Cont’d)

EL-167

DIAGNOSTIC PROCEDURE 2 (KEY SWITCH INSERT
SIGNAL CHECK)

=NBEL0317S04

1

CHECK KEY SWITCH INPUT SIGNAL

With CONSULT-II

Check key switch (“KEY ON SW”) in “DATA MONITOR” mode with CONSULT-II.

SEL315W

Without CONSULT-II

Check voltage between smart entrance control unit harness connector M122 terminal 25 (W/R) and ground.

SEL011Y

OK or NG

OK

䊳

Replace smart entrance control unit.

NG

䊳

GO TO 2.

2

CHECK KEY SWITCH (INSERT)

Check continuity between key switch terminals 1 and 2.

SEL308X

OK or NG

OK

䊳

Check the following.

쐌

7.5A fuse [No. 24, located in fuse block (J/B)]

쐌

Harness for open or short between key switch and fuse

쐌

Harness for open or short between smart entrance control unit and key switch

NG

䊳

Replace key switch.

WARNING CHIME

Trouble Diagnoses (Cont’d)

EL-168

DIAGNOSTIC PROCEDURE 3 (SEAT BELT BUCKLE
SWITCH CHECK)

=NBEL0317S05

1

CHECK SEAT BELT BUCKLE SWITCH INPUT SIGNAL

With CONSULT-II

Check seat belt buckle switch (“SEAT BELT SW”) in “DATA MONITOR” mode with CONSULT-II.

SEL317W

Without CONSULT-II

1. Turn ignition switch “ON”.
2. Check voltage between smart entrance control unit harness connector M122 terminal 28 (B/Y) and ground.

SEL994X

OK or NG

OK

䊳

Replace smart entrance control unit.

NG

䊳

GO TO 2.

2

CHECK SEAT BELT BUCKLE SWITCH

Check continuity between terminals 1 and 2 when seat belt is fastened and unfastened.

SEL381X

OK or NG

OK

䊳

Check the following.

쐌

Seat belt buckle switch ground circuit

쐌

Harness for open or short between smart entrance control unit and seat belt buckle
switch

NG

䊳

Replace seat belt buckle switch.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

WARNING CHIME

Trouble Diagnoses (Cont’d)

EL-169

DIAGNOSTIC PROCEDURE 4

NBEL0317S06

1

CHECK IGNITION ON SIGNAL

With CONSULT-II

Check ignition switch ON signal (“IGN ON SW”) in “DATA MONITOR” mode with CONSULT-II.

SEL318W

Without CONSULT-II

Check voltage between smart entrance control unit harness connector M122 terminal 27 (W/B) and ground.

SEL995X

OK or NG

OK

䊳

GO TO 2.

NG

䊳

Check the following.

쐌

7.5A fuse [No. 11, located in fuse block (J/B)]

쐌

Harness for open or short between smart entrance control unit and fuse

WARNING CHIME

Trouble Diagnoses (Cont’d)

EL-170

2

CHECK DOOR SWITCH INPUT SIGNAL

With CONSULT-II

Check driver door switch signal (“DOOR SW-DR”) in “DATA MONITOR” mode with CONSULT-II.

SEL319W

Without CONSULT-II

Check voltage between smart entrance control unit harness connector M121 terminal 1 (G/OR) and ground.

SEL996X

OK or NG

OK

䊳

GO TO 4.

NG

䊳

GO TO 3.

3

CHECK DRIVER SIDE DOOR SWITCH

Check continuity between terminals 1 and 2.

SEL383X

OK or NG

OK

䊳

Check the following.

쐌

Driver side door switch ground circuit and condition

쐌

Harness for open or short between smart entrance control unit and front door switch
LH

NG

䊳

Replace front door switch LH.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

WARNING CHIME

Trouble Diagnoses (Cont’d)

EL-171

4

CHECK WARNING CHIME

With CONSULT-II

Perform “CHIME” in “ACTIVE TEST” mode with CONSULT-II.

SEL320W

OK or NG

OK

䊳

System is OK.

NG

䊳

Replace smart entrance control unit.

WARNING CHIME

Trouble Diagnoses (Cont’d)

EL-172

System Description

NBEL0318

WIPER OPERATION

NBEL0318S01

The front wiper switch is controlled by a lever built into the combination switch.
There are three wiper switch positions:

쐌

LO speed

쐌

HI speed

쐌

INT (Intermittent)

With the ignition switch in the ACC or ON position, power is supplied

쐌

through 20A fuse [No. 19, located in the fuse block (J/B)]

쐌

to front wiper motor terminal 1, and

쐌

to front wiper switch terminal 15.

Low and High Speed Wiper Operation

NBEL0318S0101

Ground is supplied to front wiper switch terminal 17 through body grounds E13 and E41.
When the wiper switch is placed in the LO position, ground is supplied

쐌

through terminal 14 of the front wiper switch

쐌

to front wiper motor terminal 5.

With power and ground supplied, the front wiper motor operates at low speed.
When the front wiper switch is placed in the HI position, ground is supplied

쐌

through terminal 16 of the front wiper switch

쐌

to front wiper motor terminal 3.

With power and ground supplied, the front wiper motor operates at high speed.

Auto Stop Operation

NBEL0318S0102

With front wiper switch turned OFF, front wiper motor will continue to operate until wiper arms reach windshield
base.
When wiper arms are not located at base of windshield with front wiper switch OFF, ground is provided

쐌

from terminal 14 of the front wiper switch

쐌

to front wiper motor terminal 5, in order to continue front wiper motor operation at low speed.

Ground is also supplied

쐌

to terminal 13 of the front wiper switch

쐌

through front wiper motor terminal 4

쐌

through terminal 6 of the front wiper motor, and

쐌

through body grounds M77 and M111.

When wiper arms reach base of windshield, front wiper motor terminals 1 and 4 are connected instead of ter-
minals 4 and 6. Wiper motor will then stop wiper arms at the PARK position.

Intermittent Operation

NBEL0318S0103

The front wiper motor operates the wiper arms one time at low speed at a set interval of approximately 2 to
13 seconds. This feature is controlled by the wiper amplifier built into the front wiper switch.
The desired interval time is input to wiper amplifier (INT VR) from wiper volume switch built into the front wiper
switch.
When the front wiper switch is placed in the INT position, ground is supplied

쐌

to wiper amplifier (INT SW)

쐌

from front wiper switch terminal 17

쐌

through body grounds E13 and E41,

쐌

to front wiper motor terminal 5

쐌

through the front wiper switch terminal 14 and

쐌

through wiper amplifier (OUTPUT).

WASHER OPERATION

NBEL0318S02

With the ignition switch in the ACC or ON position, power is supplied

쐌

through 20A fuse [No. 19, located in the fuse block (J/B)]

쐌

to front washer motor terminal 1.

When the lever is pulled to the WASH position, ground is supplied

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

FRONT WIPER AND WASHER

System Description

EL-173

쐌

to front washer motor terminal 2

쐌

through terminal 18 of the front wiper switch

쐌

through terminal 17 of the front wiper switch, and

쐌

through body grounds E13 and E41.

With power and ground supplied, the front washer motor operates.
When the lever is pulled to the WASH position for one second or more, the front wiper motor operates at low
speed for approximately 3 seconds to clean windshield. This feature is controlled by the wiper amplifier in the
same manner as the intermittent operation.

FRONT WIPER AND WASHER

System Description (Cont’d)

EL-174

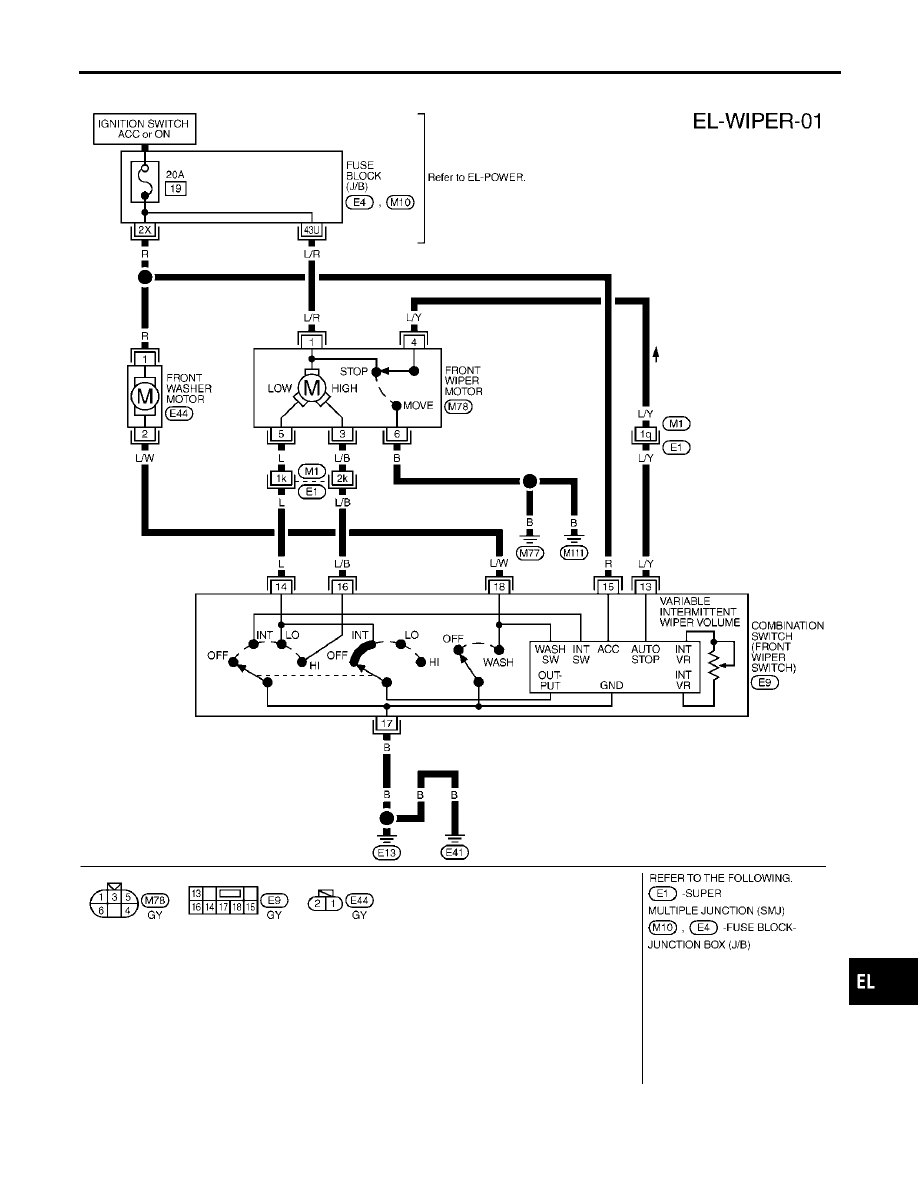

Wiring Diagram — WIPER —

NBEL0319

MEL197N

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

FRONT WIPER AND WASHER

Wiring Diagram — WIPER —

EL-175

SEL543TA

Removal and Installation

NBEL0320

WIPER ARMS

NBEL0320S01

1.

Prior to wiper arm installation, turn on wiper switch to operate
wiper motor and then turn it “OFF” (Auto Stop).

2.

Lift the blade up and then set it down onto glass surface to set
the blade center to clearance “L

1

” & “L

2

” immediately before

tightening nut.

3.

Eject washer fluid. Turn on wiper switch to operate wiper motor
and then turn it “OFF”.

4.

Ensure that wiper blades stop within clearance “L

1

” & “L

2

”.

Clearance “L

1

”: 29 - 39 mm (1.14 - 1.54 in)

Clearance “L

2

”: 32 - 42 mm (1.26 - 1.65 in)

쐌

Tighten wiper arm nuts to specified torque.

Front wiper: 21 - 26 N·m (2.1 - 2.7 kg-m, 15 - 20 ft-lb)

SEL024J

쐌

Before reinstalling wiper arm, clean up the pivot area as
illustrated. This will reduce possibility of wiper arm loose-
ness.

WIPER LINKAGE

NBEL0320S02

MEL840F

FRONT WIPER AND WASHER

Removal and Installation

EL-176

Removal

NBEL0320S0201

1.

Remove 4 bolts that secure wiper motor.

2.

Detach wiper motor from wiper linkage at ball joint.

3.

Remove wiper linkage.

Be careful not to break ball joint rubber boot.

Installation

NBEL0320S0202

쐌

Grease ball joint portion before installation.

1.

Installation is the reverse order of removal.

MEL137M

Washer Nozzle Adjustment

NBEL0321

쐌

Adjust washer nozzle with suitable tool as shown in the figure
at left.

Adjustable range:

±

10°

MEL540M

Unit: mm (in)

*1

251 (9.88)

*6

459 (18.07)

*2

315 (12.40)

*7

256 (10.08)

*3

165 (6.50)

*8

67 (2.64)

*4

269 (10.59)

*9

40 (1.57)

*5

167 (6.57)

*A: The diameters of these circles are less than 80 mm (3.15 in).
*B: The diameters of these circles are less than 138

×

80 mm (5.43

×

3.15 in).

*C: The diameters of these circles are less than 96

×

80 mm (3.78

×

3.15 in).

MEL074H

Washer Tube Layout

NBEL0322

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

FRONT WIPER AND WASHER

Removal and Installation (Cont’d)

EL-177

System Description

NBEL0323

WIPER OPERATION

NBEL0323S01

Power Supply and Ground

NBEL0323S0101

With ignition switch in the ACC or ON position, power is supplied

쐌

through 10A fuse [No. 29, located in the fuse block (J/B)]

쐌

to rear wiper motor terminal 4.

When the glass hatch switch is OPEN, ground is supplied

쐌

to rear wiper motor terminal 6

쐌

through glass hatch switch terminals 1 and 2

쐌

through body grounds B11, B22 and D210.

Ground is supplied

쐌

to rear wiper motor terminal 8

쐌

through body grounds B11, B22 and D210.

Wiper Operation

NBEL0323S0102

When the rear wiper switch is turned ON, ground is supplied

쐌

to rear wiper motor terminal 2

쐌

through combination switch terminals 22 and 24

쐌

through body grounds E13 and E41.

Then, power is supplied

쐌

to rear wiper motor terminal 4.

Ground is supplied

쐌

to rear wiper motor terminal 8

쐌

through body grounds B11, B22 and D210.

With power and ground supplied, the wiper motor operates.

Auto Stop Operation

NBEL0323S0103

With rear wiper switch turned OFF, rear wiper motor will continue to operate until wiper arm reaches rear wiper
stopper.
Then wiper motor turns the other way and wiper arm moves once until wiper arm reaches stopper.

Intermittent Operation

NBEL0323S0104

The rear wiper motor operates the wiper arms at low speed approximately every 7 seconds.
When the wiper switch is placed in the INT position, ground is supplied

쐌

to rear wiper motor terminal 3

쐌

through rear wiper switch terminals 21 and 24

쐌

through body grounds E13 and E41.

Then, power is supplied

쐌

to rear wiper motor terminal 4.

Ground is supplied

쐌

to rear wiper motor terminal 8

쐌

through body grounds B11, B22 and D210.

With power and ground supplied, rear wiper operates at intermittent.

WIPER OPERATION PROHIBIT CONTROL

NBEL0323S02

When glass hatch is open with back door key cylinder while rear wiper is operated, wiper operation is stopped.
(Wiper operation prohibit control)
When glass hatch is closed and rear wiper switch turns from OFF and then rear wiper switch is turned to ON,
wiper operation prohibit control is canceled.

WASHER OPERATION

NBEL0323S03

When the rear wiper switch is turned to WASH position, ground is supplied

쐌

to rear wiper motor terminal 5

쐌

through terminals 23 and 24

쐌

through body grounds E13 and E41.

REAR WIPER AND WASHER

System Description

EL-178

Then, power is supplied

쐌

to rear washer motor terminal 2

쐌

through 10 A fuse [No. 29, located in the fuse block (J/B)].

Ground is supplied

쐌

to rear washer motor terminal 1

쐌

through rear wiper switch terminals 23 and 24

쐌

through body grounds E13 and E41.

With power and ground supplied, the rear washer motor operates.
When the rear wiper switch is turned to WASH position for 0.4 seconds or more, the rear wiper motor oper-
ates approximately 3 times after the rear wiper switch is released.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REAR WIPER AND WASHER

System Description (Cont’d)

EL-179

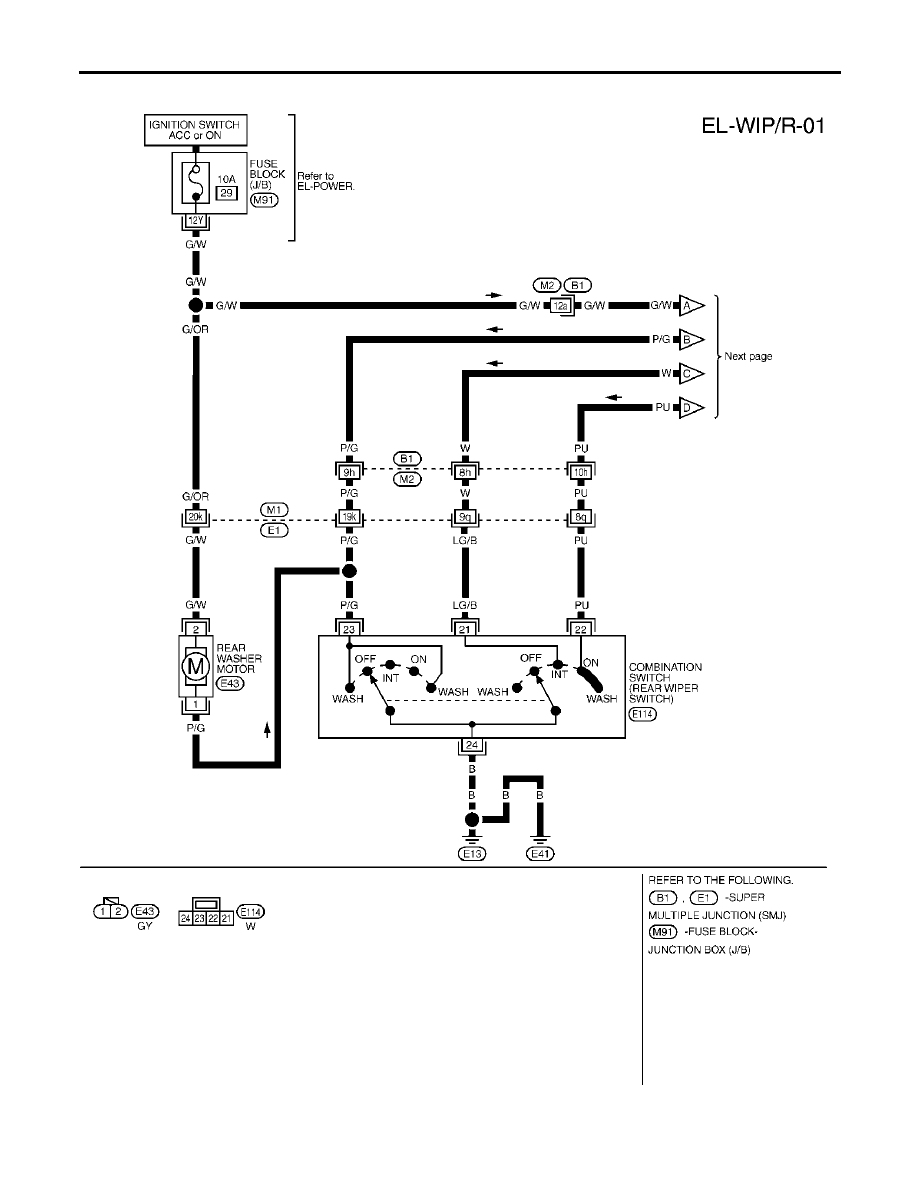

Wiring Diagram — WIP/R —

NBEL0324

MEL611P

REAR WIPER AND WASHER

Wiring Diagram — WIP/R —

EL-180
