Installation — Front Passenger Air Bag Module

I

Always work from the side of or under air bag module.

1.

Install front passenger air bag module on steering member.

I

Ensure harness is not caught between rear of air bag module
and steering member.

2.

Install glove box assembly. (Glove box lid is open.)

SRS227

3.

Connect air bag module connector to body harness connector.

4.

Install lower instrument cover on instrument panel assembly.

5.

Connect both battery cables.

6.

Go to “Self-diagnosis”, RS-38 and perform self-diagnosis to
ensure entire SRS operates properly. (Use CONSULT-II or
warning lamp.)

Installation — Side Air Bag Module (Built-in
type)

SRS809

1.

Install side air bag module on front seat with new torx nuts
coated with bonding agent.

2.

Secure the side air bag module harness with new harness
clips.

3.

Install the seat back finisher with screws.

4.

Secure the inner cloth which covers the side air bag module
and seat back finisher with nuts.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

BT

HA

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

RS-23

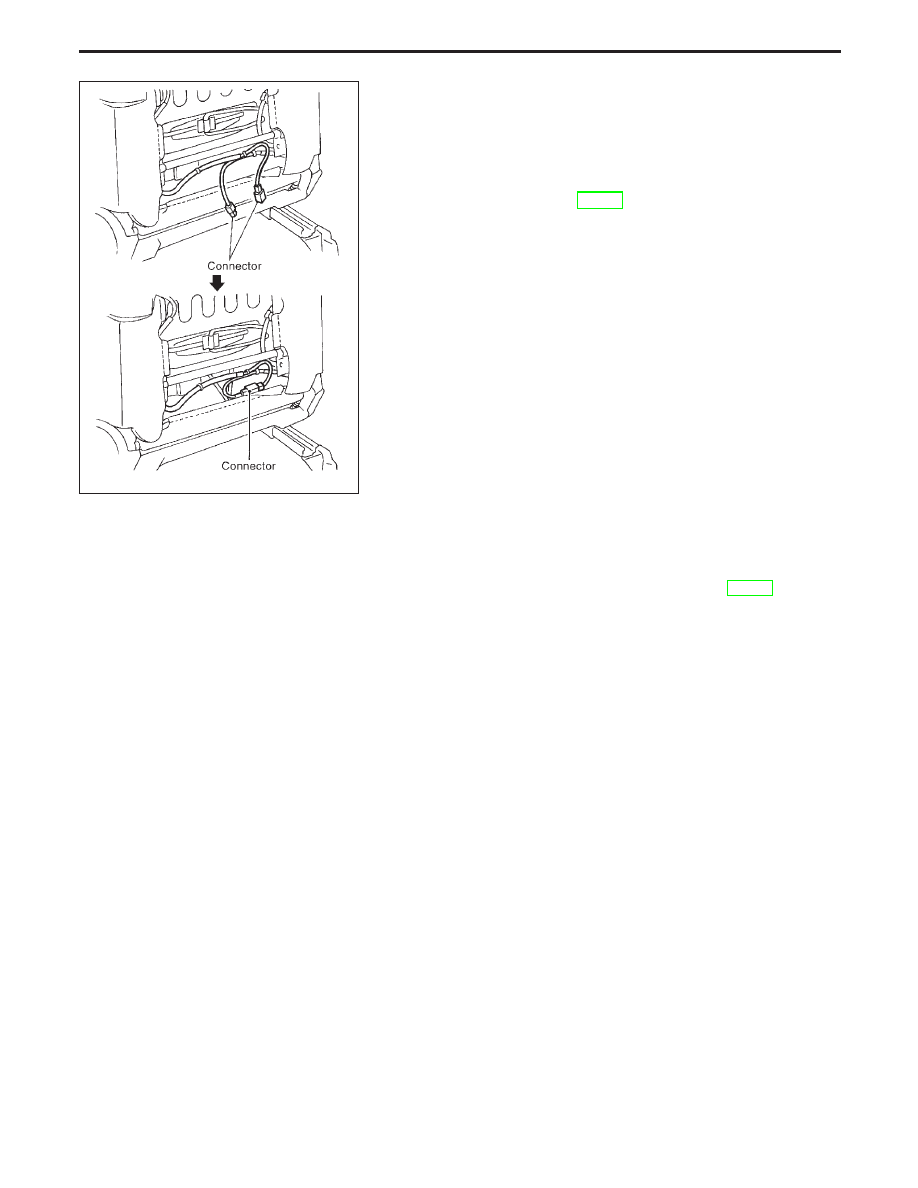

SRS328

5.

Connect side air bag module connector.

6.

Install seat back board with new clips.

I

Ensure harness is not caught between seat back board
and seat back.

7.

Connect both battery cables.

8.

Go to “Self-diagnosis”, RS-38 and perform self-diagnosis to
ensure entire SRS operates properly. (Use CONSULT-II or air
bag warning lamp.)

Disposal of Air Bag Module and Seat Belt
Pre-tensioner

I

Before disposing of air bag module and seat belt pre-tensioner, or vehicles equipped with such systems,
deploy the systems. If such systems have already been deployed due to an accident, dispose of them as
indicated in “DISPOSING OF AIR BAG MODULE AND SEAT BELT PRE-TENSIONER” (RS-29).

I

When deploying the air bag module and seat belt pre-tensioner, always use the Special Service Tool;
Deployment tool KV99106400 (Kent-Moore No. J38381).

I

When deploying the air bag module and seat belt pre-tensioner, stand at least 5 m (16 ft) away from the
deployment component.

I

When deploying air bag module and seat belt pre-tensioner, a fairly loud noise is made, followed by smoke
being released. The smoke is not poisonous, however, be careful not to inhale smoke since it irritates the
throat and can cause choking.

I

Always activate one air bag module at a time.

I

Due to heat, leave air bag module unattended for more than 30 minutes after deployment. Also leave seat
belt pre-tensioner unattended for move than 10 minutes after deployment.

I

Be sure to wear gloves when handling a deployed air bag module and seat belt pre-tensioner.

I

Never apply water to the deployed air bag module and seat belt pre-tensioner.

I

Wash your hands clean after finishing work.

I

Place the vehicle outdoors with an open space of at least 6 m (20 ft) on all sides when deploying air bag
module and seat belt pre-tensioner while mounted in vehicle.

I

Use a voltmeter to make sure the vehicle battery is fully charged.

I

Do not dispose of the air bag module and seat belt pre-tensioner un-deployed.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Installation — Side Air Bag Module (Built-in
type) (Cont’d)

RS-24

SRS005-A

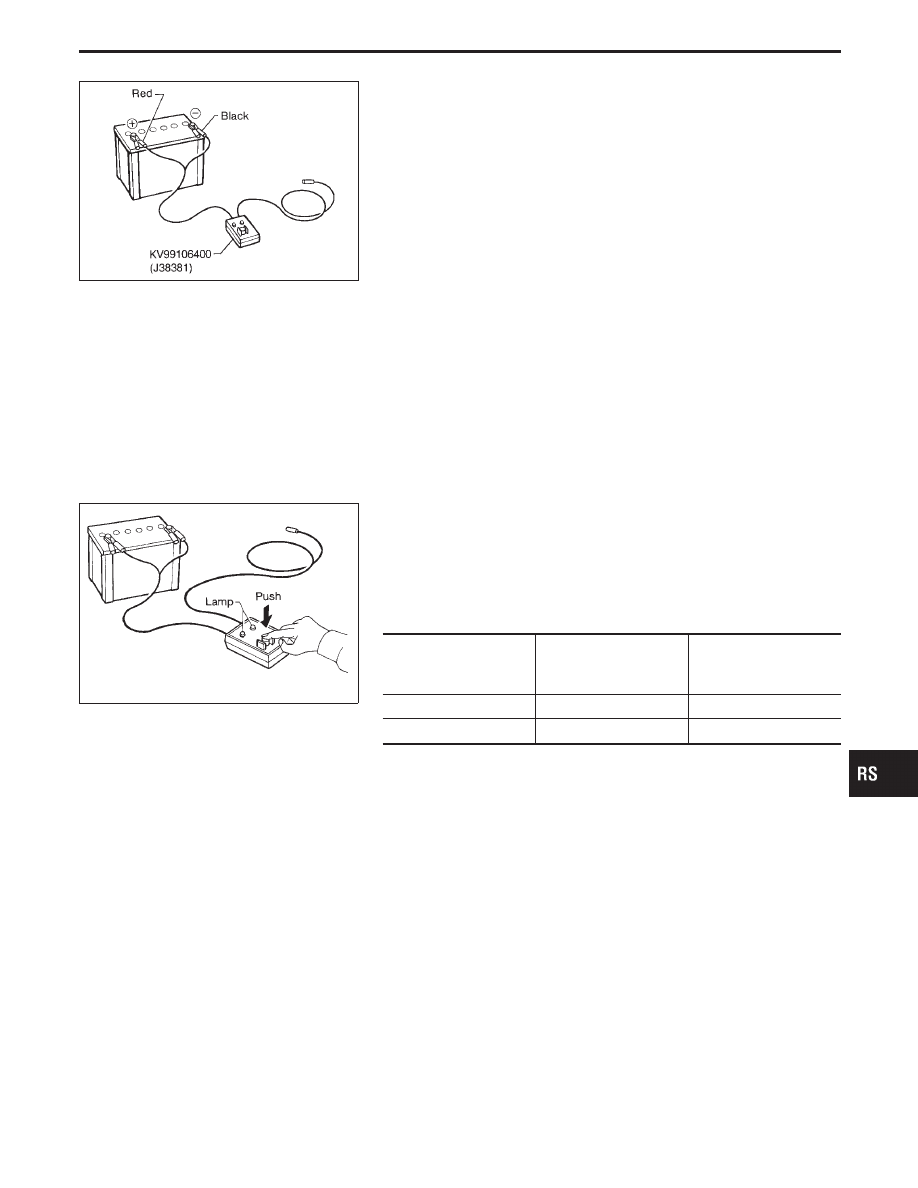

CHECKING DEPLOYMENT TOOL

Connecting to battery

CAUTION:

The battery must show voltage of 9.6V or more.
Remove the battery from the vehicle and place it on dry wood
blocks approximately 5 m (16 ft) away from the vehicle.

I

Wait 3 minutes after the vehicle battery is disconnected before
proceeding.

I

Connect red clip of deployment tool to battery positive termi-
nal and black clip to negative terminal.

Make sure the polarity is correct. The right side lamp in the
tool, marked “deployment tool power”, should glow with a
green light. If the right side lamp glows red, reverse the con-
nections to the battery.

SBF266H

Deployment tool check

Press the deployment tool switch to the “ON” position. The left side
lamp in the tool, marked “air bag connector voltage” should illumi-
nate. If it does not illuminate, replace the tool.

Air bag deployment tool lamp illumination chart
(Battery connected)

Switch operation

Left side lamp, green*

“AIR BAG CONNECTOR

VOLTAGE”

Right side lamp, green*

“DEPLOYMENT TOOL

POWER”

OFF

OFF

ON

ON

ON

ON

*: If this lamp glows red, the tool is connected to the battery incorrectly.

Reverse the connections and make sure the lamp glows green.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

BT

HA

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Disposal of Air Bag Module and Seat Belt
Pre-tensioner (Cont’d)

RS-25

SRS232-C

SRS233

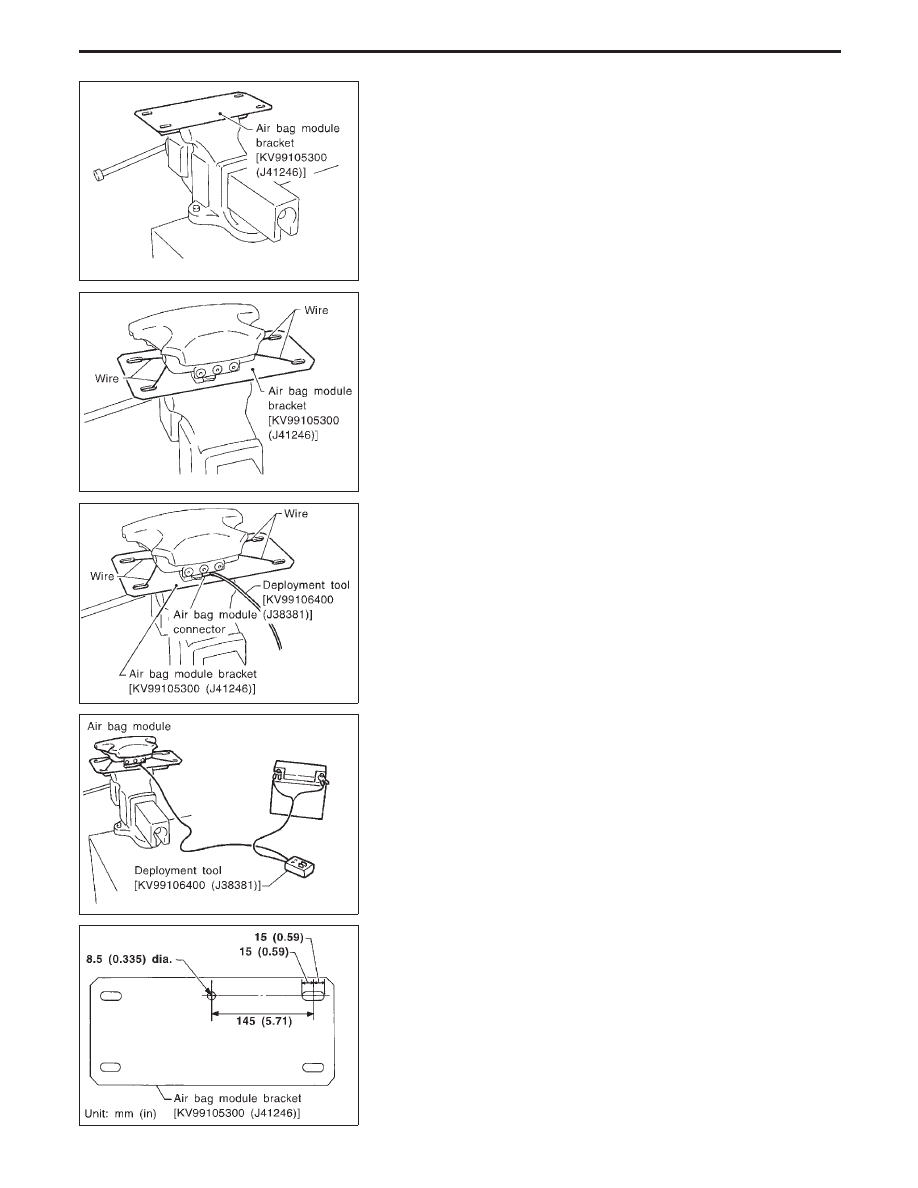

DEPLOYMENT PROCEDURES FOR AIR BAG MODULE
(OUTSIDE OF VEHICLE)

Unless the vehicle is being scrapped, deploying the air bag in the
vehicle is not recommended. This may cause damage to the
vehicle interior.
Anchor air bag module bracket [KV99105300 (J41246)] in a vise
secured to a firm foundation during deployment.

Deployment of driver’s air bag module (outside of
vehicle)

1.

Using wire, secure air bag module to air bag module bracket
[SST: KV99105300 (J41246)] at two places.

CAUTION:

Use wire of at least 1 mm (0.04 in) diameter.
2.

Firmly secure air bag module bracket [SST: KV99105300
(J41246)] with air bag module attached, in a vise.

SRS234

3.

Connect deployment tool [SST: KV99106400 (J38381)] to air
bag module connector.

SRS235

4.

Connect red clip of deployment tool to battery positive termi-
nal and black clip to negative terminal.

5.

The lamp on the right side of the tool, marked “deployment tool
power”, should glow green, not red.

6.

Press the button on the deployment tool. The left side lamp on
the tool, marked “air bag connector voltage”, will illuminate and
the air bag module will deploy.

CAUTION:

When deploying the air bag module, stand at least 5 m (16 ft)
away from the air bag module.

SRS236

Deployment of passenger air bag module (outside of
vehicle)

1.

Make an 8.5 mm (0.335 in) diameter hole in air bag module
bracket [SST: KV99105300 (J41246)] at the position shown in
figure at left.
