PROPELLER SHAFT &

DIFFERENTIAL CARRIER

SECTION

PD

CONTENTS

PREPARATION ................................................................2

Special Service Tools ..................................................2
Commercial Service Tool.............................................4

NOISE, VIBRATION AND HARSHNESS (NVH)
TROUBLESHOOTING .....................................................5

NVH Troubleshooting Chart.........................................5

PROPELLER SHAFT ......................................................6

On-vehicle Service.......................................................6
Removal.......................................................................6
Installation....................................................................7
Inspection.....................................................................8
Disassembly.................................................................8
Assembly .....................................................................9

ON-VEHICLE SERVICE/REMOVAL AND
INSTALLATION.............................................................. 11

Front Oil Seal Replacement ...................................... 11
Side Oil Seal Replacement ....................................... 11
Removal.....................................................................12

Installation..................................................................12

FINAL DRIVE.................................................................13
DISASSEMBLY..............................................................14

Pre-inspection ............................................................14
Differential Carrier......................................................14
Differential Case ........................................................16

INSPECTION..................................................................18

Contact Surfaces .......................................................18
Bearing.......................................................................18

ADJUSTMENT ...............................................................19

Differential Case ........................................................19
Side Bearing Preload.................................................20
Pinion Gear Height and Pinion Bearing Preload.......21
Tooth Contact.............................................................26

ASSEMBLY....................................................................27
SERVICE DATA AND SPECIFICATIONS (SDS) ..........31

Propeller Shaft ...........................................................31
Final Drive..................................................................31

GI

MA

EM

LC

EC

FE

AT

FA

RA

BR

ST

RS

BT

HA

EL

IDX

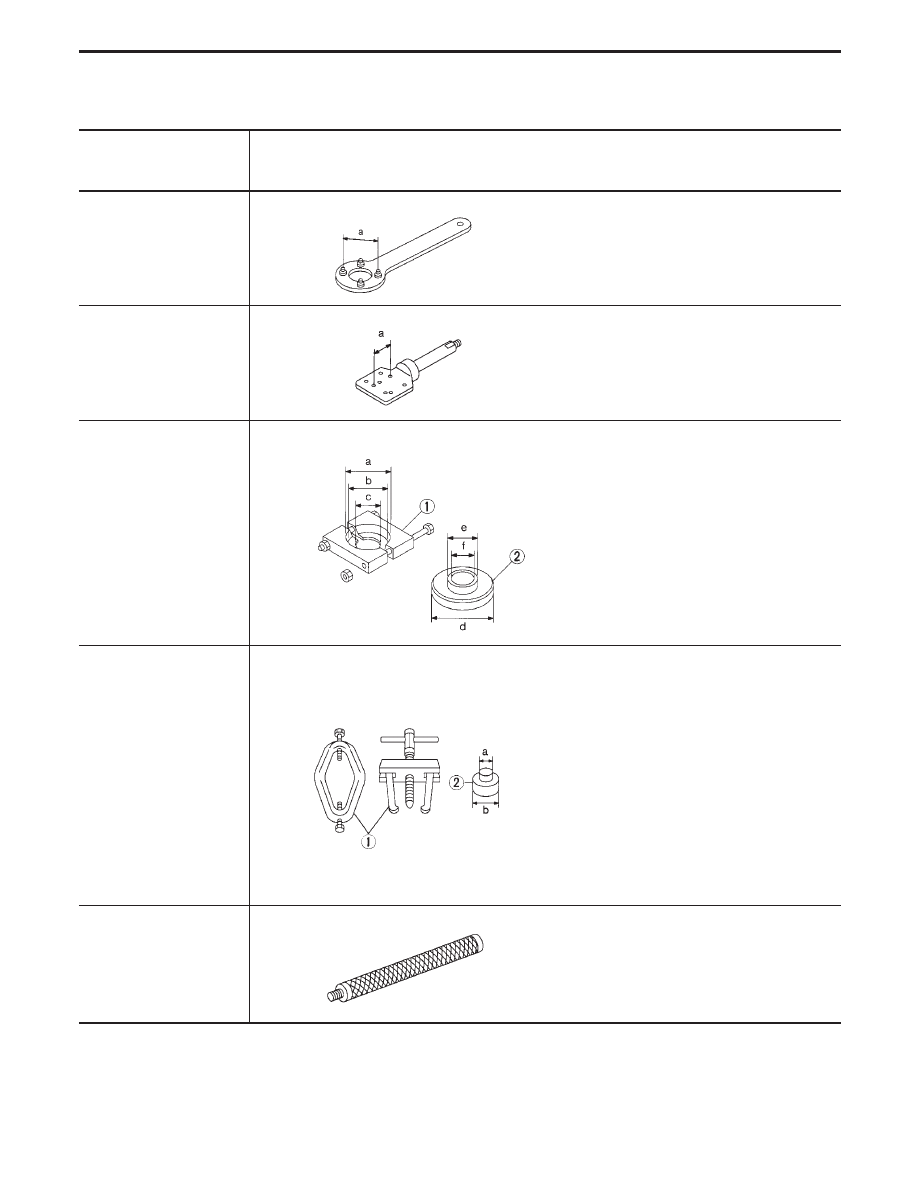

Special Service Tools

The actual shapes of Kent-Moore tools may differ from those of special service tools illustrated here.

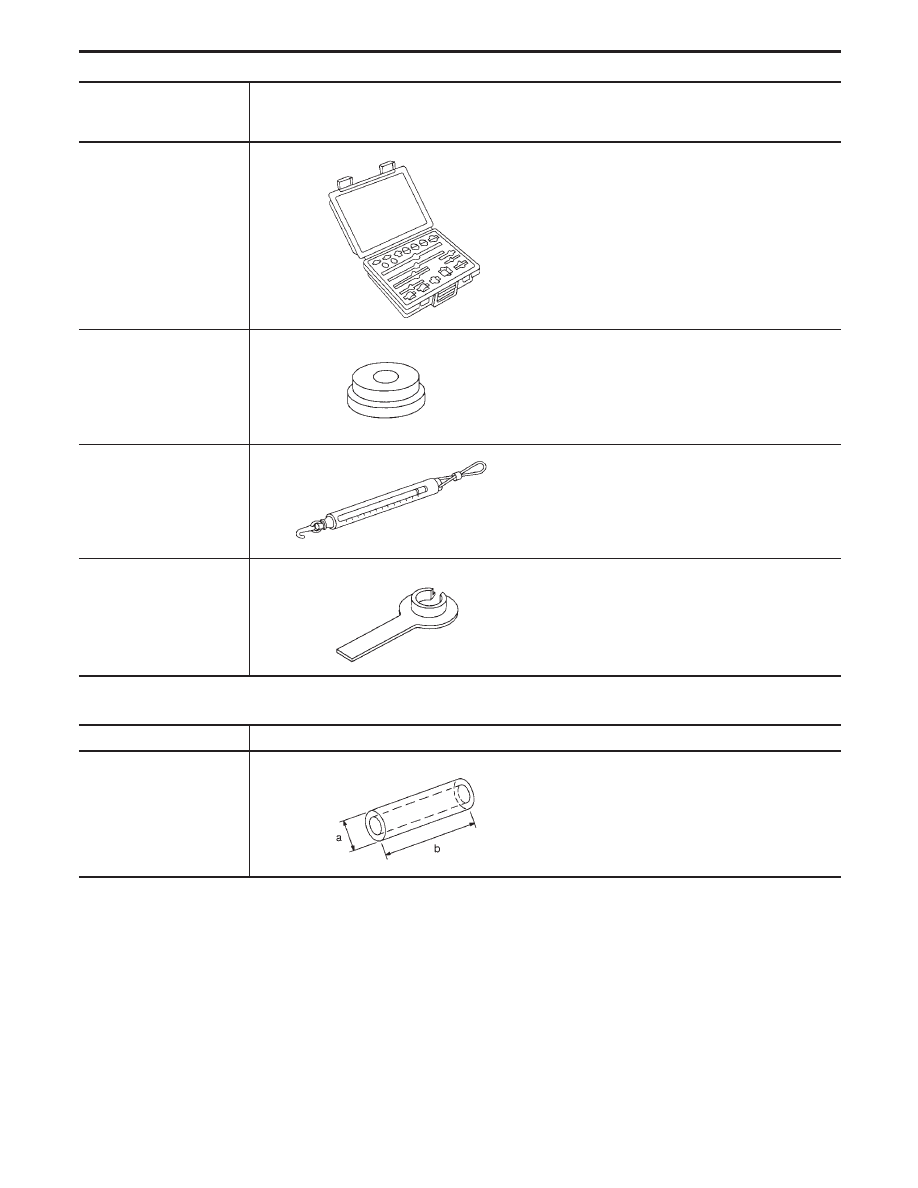

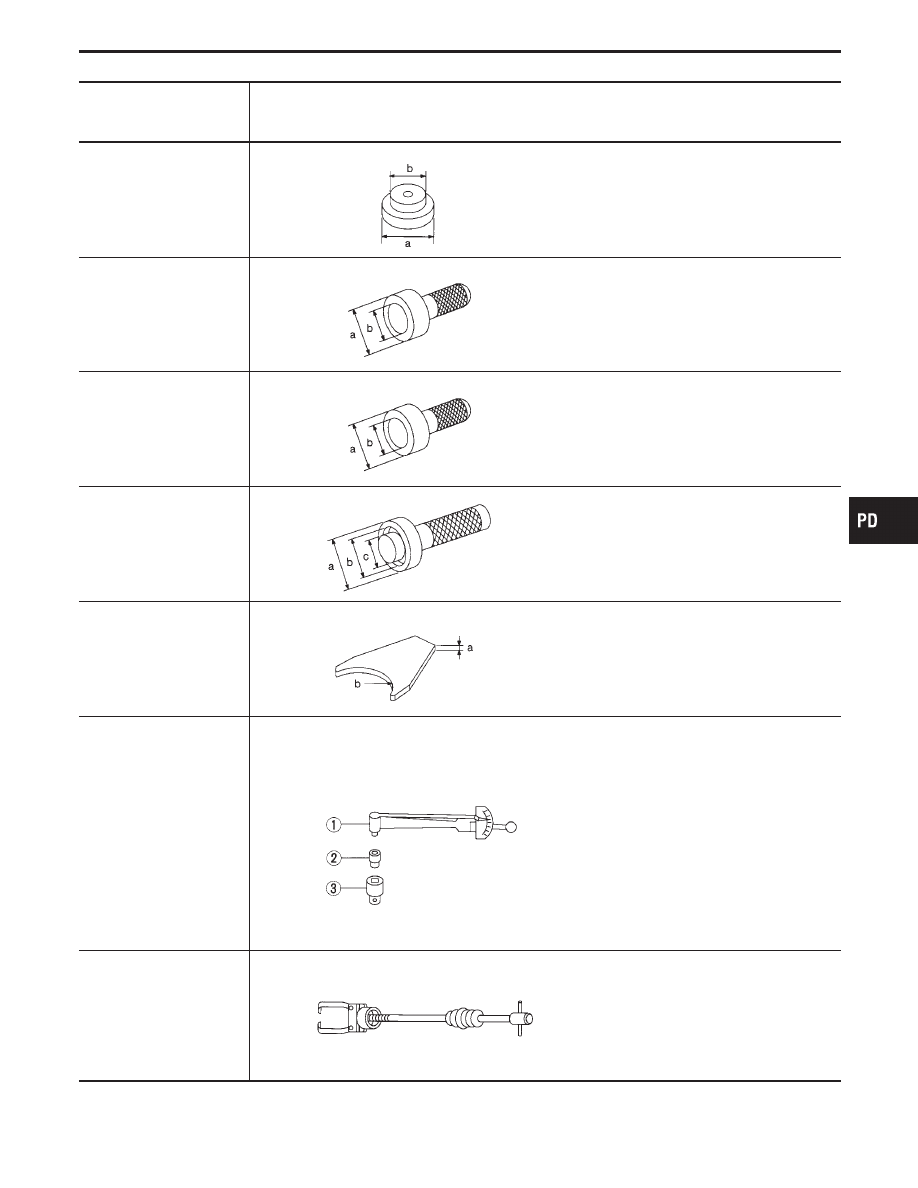

Tool number
(Kent-Moore No.)
Tool name

Description

KV38104700
(J34311)
Drive pinion flange
wrench

NT355

Removing and installing propeller shaft lock
nut, and drive pinion lock nut

a: 95 mm (3.74 in)

KV38100800
(

—

)

Equivalent tool
(J25604-01)
Differential
attachment

NT119

Mounting final drive
(To use, make a new hole.)

a: 156 mm (6.14 in)

ST3090S000
(

—

)

Drive pinion rear inner
race puller set

q

1

ST30031000

(J22912-01)
Puller

q

2

ST30901000

(

—

)

Equivalent tool
(J26010-01)
Base

NT640

Removing and installing drive pinion rear
cone

a: 90 mm (3.54 in) dia.

b: 80 mm (3.15 in) dia.

c: 50 mm (1.97 in) dia.

d: 79 mm (3.11 in) dia.

e: 45 mm (1.77 in) dia.

f: 35 mm (1.38 in) dia.

ST3306S001
(

—

)

Differential side
bearing puller set

q

1

ST3305S001

(

—

)

Equivalent tool
(J22888-20)
Body

q

2

ST33061000

(J8107-2)
Equivalent tool
(J26010-01)
Adapter

NT072

Removing and installing differential side bear-
ing inner cone

a: 28.5 mm (1.122 in) dia.

b: 38 mm (1.50 in) dia.

ST30611000
(J25742-1)
Drift

NT090

Installing pinion rear bearing outer race
(Use with ST30613000)

PREPARATION

PD-2

Tool number
(Kent-Moore No.)
Tool name

Description

ST30613000
(J25742-3)
Drift

NT073

Installing pinion front bearing outer race
(Use with ST30611000)

a: 72 mm (2.83 in) dia.

b: 48 mm (1.89 in) dia.

KV38100200
(J26233)
Gear carrier side
oil seal drift

NT115

Installing side oil seal

a: 65 mm (2.56 in) dia.

b: 49 mm (1.93 in) dia.

KV38100500
(

—

)

Gear carrier front
oil seal drift

NT115

Installing front oil seal

a: 85 mm (3.35 in) dia.

b: 60 mm (2.36 in) dia.

KV38100300
(J25523)
Differential side
bearing inner cone

NT085

Installing side bearing inner cone

a: 54 mm (2.13 in) dia.

b: 46 mm (1.81 in) dia.

c: 32 mm (1.26 in) dia.

KV38100600
(J25267)
Side bearing spacer
drift

NT528

Installing side bearing spacer

a: 8 mm (0.31 in)

b: R42.5 mm (1.673 in)

ST3127S000
(See J25765-A)
Preload gauge

q

1

GG91030000

(J25765)
Torque wrench

q

2

HT62940000

(

—

)

Socket adapter

q

3

HT62900000

(

—

)

Socket adapter

NT124

Measuring pinion preload and total
preload

HT72400000
(

—

)

Slide hammer

NT125

Removing differential case assembly

GI

MA

EM

LC

EC

FE

AT

FA

RA

BR

ST

RS

BT

HA

EL

IDX

PREPARATION

Special Service Tools (Cont’d)

PD-3

Tool number
(Kent-Moore No.)
Tool name

Description

(J34309)
Differential shim
selector

NT134

Adjusting bearing preload and gear height

(J25269-4)
Side bearing discs
(2 Req’d)

NT136

Selecting pinion height adjusting washer

(J8129)
Spring gauge

NT127

Measuring carrier turning torque

KV38107900
(J39352)
Side oil seal protector

NT129

Installing final drive side flange

Commercial Service Tool

Tool name

Description

Drift

NT131

Installing pinion rear bearing outer race

a: 89 mm (3.50 in) dia.

b: 200 mm (7.87 in)

PREPARATION

Special Service Tools (Cont’d)

PD-4
