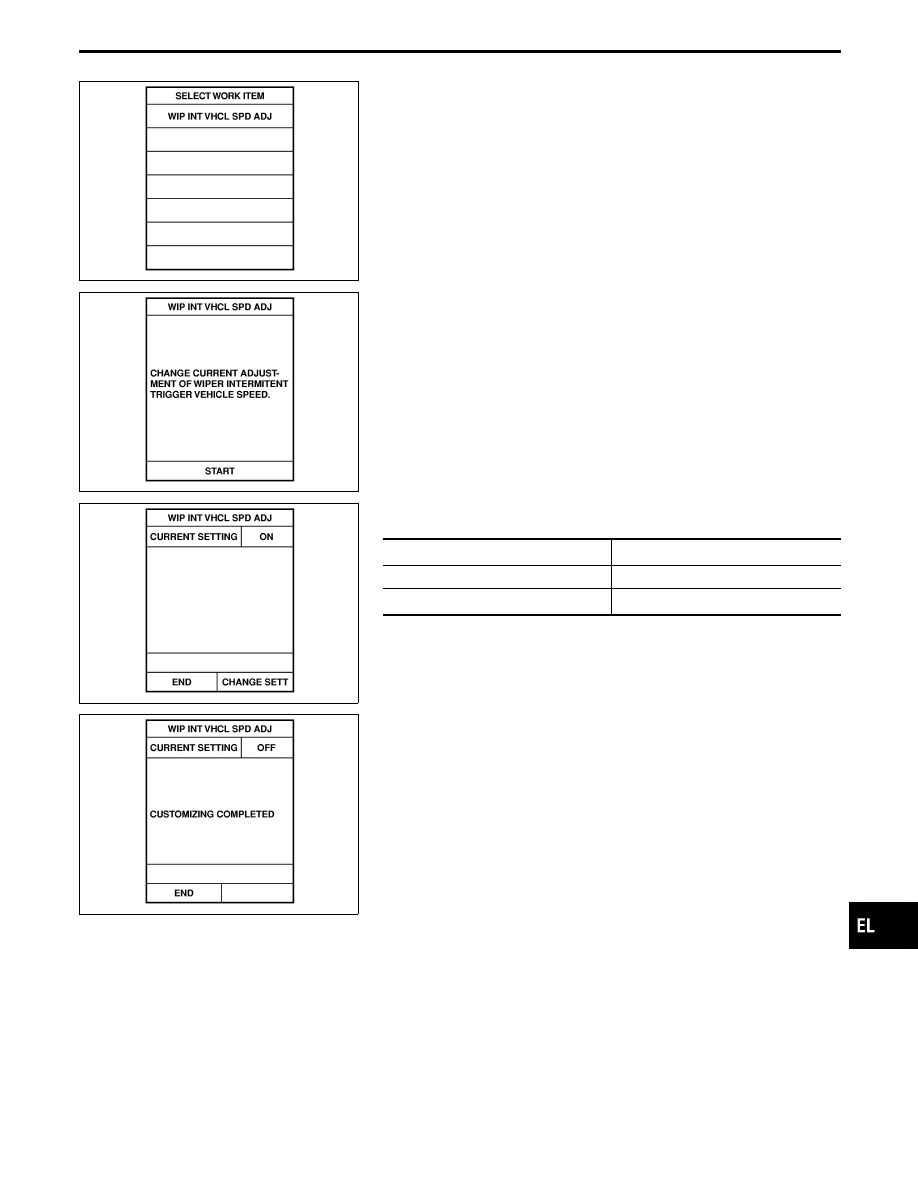

Touch “WIP INT VHCL SPD ADJ”.

SEL491W

9.

Touch “START”.

I

Wiper intermittent speed control by vehicle speed can be can-
celed or resumed.

SEL492W

10. Touch “CHANGE SETT” for changing “CURRENT SETTING”.

For no changing “CURRENT SETTING”, touch “END”.

“CURRENT SETTING”

Wiper intermittent speed control

“ON”

Activated

“OFF”

Disactivated

SEL493W

11. Touch “END” after customizing is completed.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

WIPER AND WASHER

CONSULT-II (Cont’d)

EL-191

Trouble Diagnoses

WORK FLOW

CHECK IN

LISTEN TO CUSTOMER COMPLAINT

IVMS COMMUNICATION DIAGNOSIS (EL-291 or EL-297)
Do self-diagnostic results exist?

Yes

No

SYMPTOM
BASIS

E

Repair/Replace according to the self-
diagnostic results. (EL-293)

Select diagnostic procedure on the
basis of symptom.

F

NG

IVMS COMMUNICATION DIAGNOSIS
(EL-291 or EL-297)

OK

H

REPAIR/REPLACE

FINAL CHECK
Confirm that the malfunction is completely fixed by operating the system.

OK

NG

CHECK OUT

NOTICE:

I

When LCU connectors are disconnected for more than 1 minute such as during trouble diagnoses,
the “disconnected” data will be memorized by the BCM. (While BCM memorizes the “disconnected”
data, IVMS communication diagnosis of CONSULT-II will display “PAST NO RESPONSE”.)
Therefore, after reconnecting the LCU connectors, erase the memory.

I

To erase the memory, perform the procedure below.
Erase the memory with CONSULT-II (Refer to EL-291.) or turn the ignition switch to “OFF” position
and remove 7.5A fuse [No.

14

located in the fuse block (J/B)].

WIPER AND WASHER

H

H

H

H

H

H

H

H

EL-192

SEL503W

DIAGNOSTIC PROCEDURE 1

SYMPTOM: Intermittent wiper does not operate.

SEL504W

SEL648UB

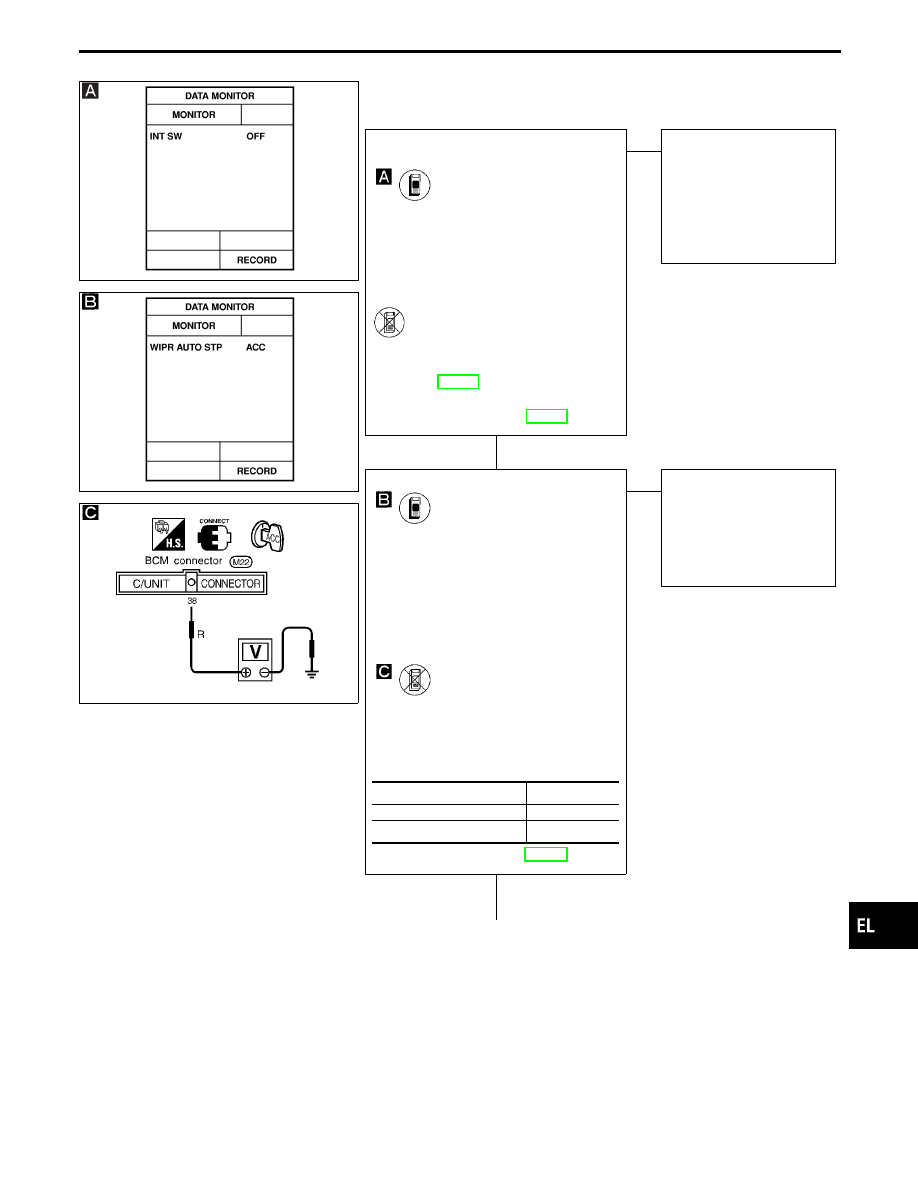

CHECK INTERMITTENT WIPER SWITCH
INPUT SIGNAL.

CONSULT-II

See “INT SW” in DATA MONITOR mode.
When wiper switch is in INT position:

INT SW

ON

When wiper switch is in OFF position:

INT SW

OFF

-------------------------------------------------------------------------------------------------------------------------------------- OR --------------------------------------------------------------------------------------------------------------------------------------

ON BOARD

Check wiper switch (INT) in Switch moni-
tor (Mode II) mode. (Refer to On board
Diagnosis, EL-299.)

Refer to wiring diagram in EL-187.

OK

E

NG

Check the following.

I

Front wiper switch

I

Harness for open or
short between BCM and
wiper switch

I

Front wiper switch
ground circuit.

Note: When “Data monitor” is

operating, intermittent
wiper do not operate.

CHECK WIPER AUTO STOP SIGNAL.

CONSULT-II

See “WIP AUTO STOP” in DATA MONI-
TOR mode, and turn wiper switch to LO or
HI position.
When wiper switch is in INT or OFF:

WIP AUTO STOP

ACC

When wiper switch is in LO or HI:

WIP AUTO STOP

GND

-------------------------------------------------------------------------------------------------------------------------------------- OR --------------------------------------------------------------------------------------------------------------------------------------

TESTER

1. Turn ignition switch to ACC.
2. Turn wiper switch to LO or HI position.
3. Check voltage between BCM connector

terminal

q

38

and ground.

Refer to wiring diagram in EL-186.

OK

E

NG

Check the following.

I

Wiper motor

I

Wiper ground circuit

I

Harness for open or
short between BCM and
wiper motor

q

A

Wiper condition

Voltage V

Moving

0

Stop

Approx. 12

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

WIPER AND WASHER

Trouble Diagnoses (Cont’d)

H

H

EL-193

SEL505W

SEL682UA

SEL494W

q

A

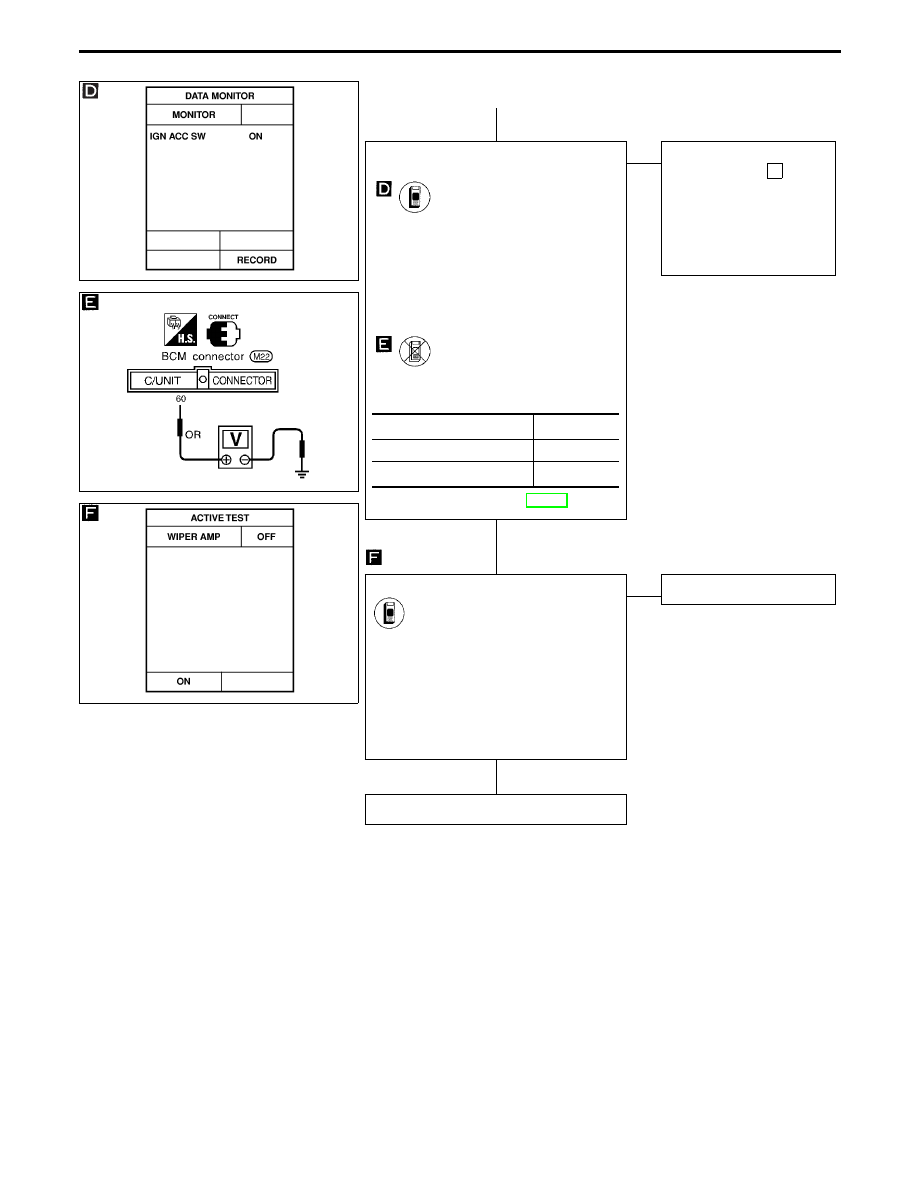

CHECK IGNITION SWITCH ACC SIG-
NAL.

CONSULT-II

See “IGN ACC SW” in DATA MONITOR
mode.
When ignition switch is ACC or ON

IGN ACC SW

ON

When ignition switch is OFF

IGN ACC SW

OFF

-------------------------------------------------------------------------------------------------------------------------------------- OR --------------------------------------------------------------------------------------------------------------------------------------

TESTER

Check voltage between BCM terminal

q

60

and ground.

Refer to wiring diagram in EL-186.

OK

E

NG

Check the following.

I

7.5A fuse [No.

23

,

located in the fuse block
(J/B)]

I

Harness for open or
short between fuse and
BCM

CHECK WIPER OPERATION.

CONSULT-II

See “WIPER AMP” in ACTIVE TEST
mode.
Perform operation shown on display.
Wiper motor should operate.
Note:
If CONSULT-II is not available, skip this
procedure and go to procedure 5.

NG

E

OK

Replace BCM.

Go to procedure 5.

Condition of ignition switch

Voltage V

ACC or ON

Approx. 12

OFF

0

WIPER AND WASHER

Trouble Diagnoses (Cont’d)

H

H

H

EL-194
