Infiniti Q45 (FY33). Manual - part 299

TEL096M

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

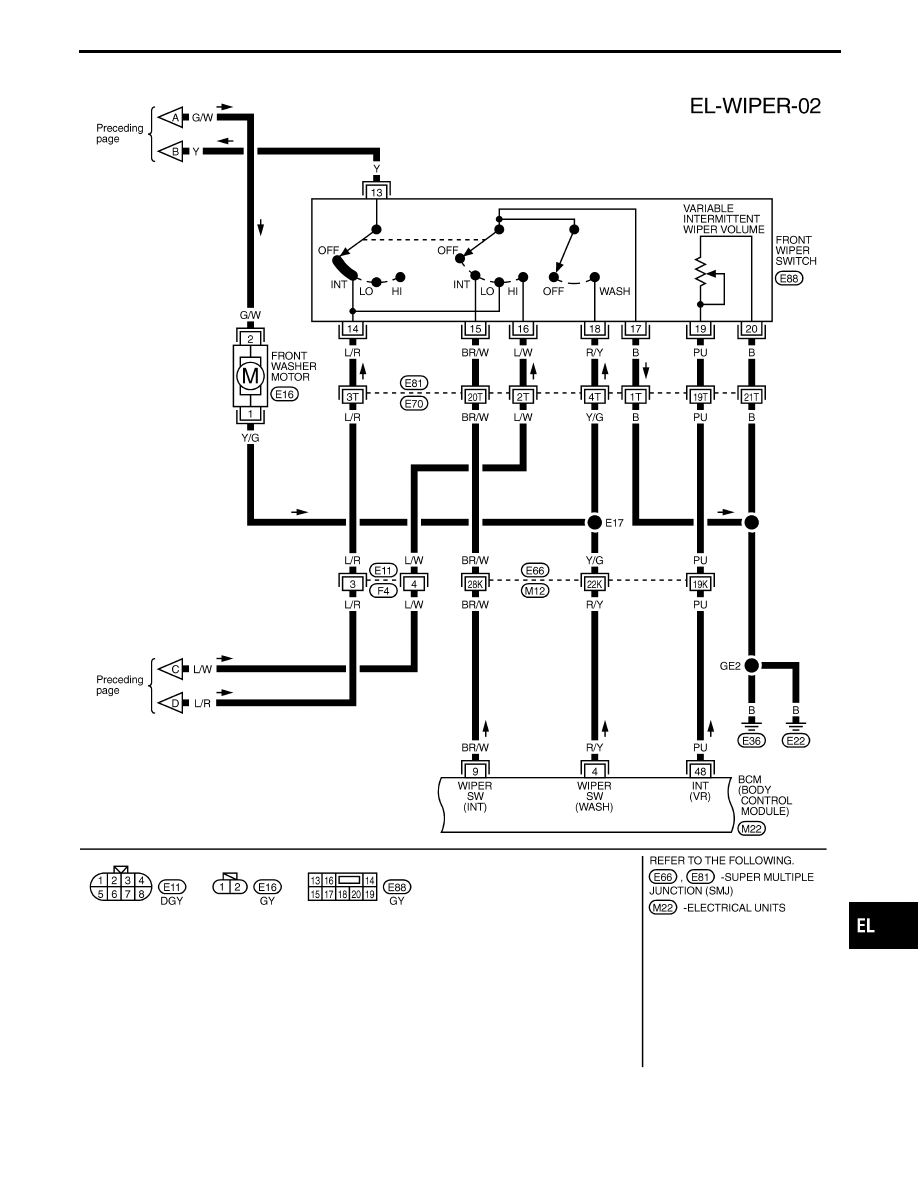

WIPER AND WASHER

Wiring Diagram — WIPER — (Cont’d)

EL-187

TEL097M

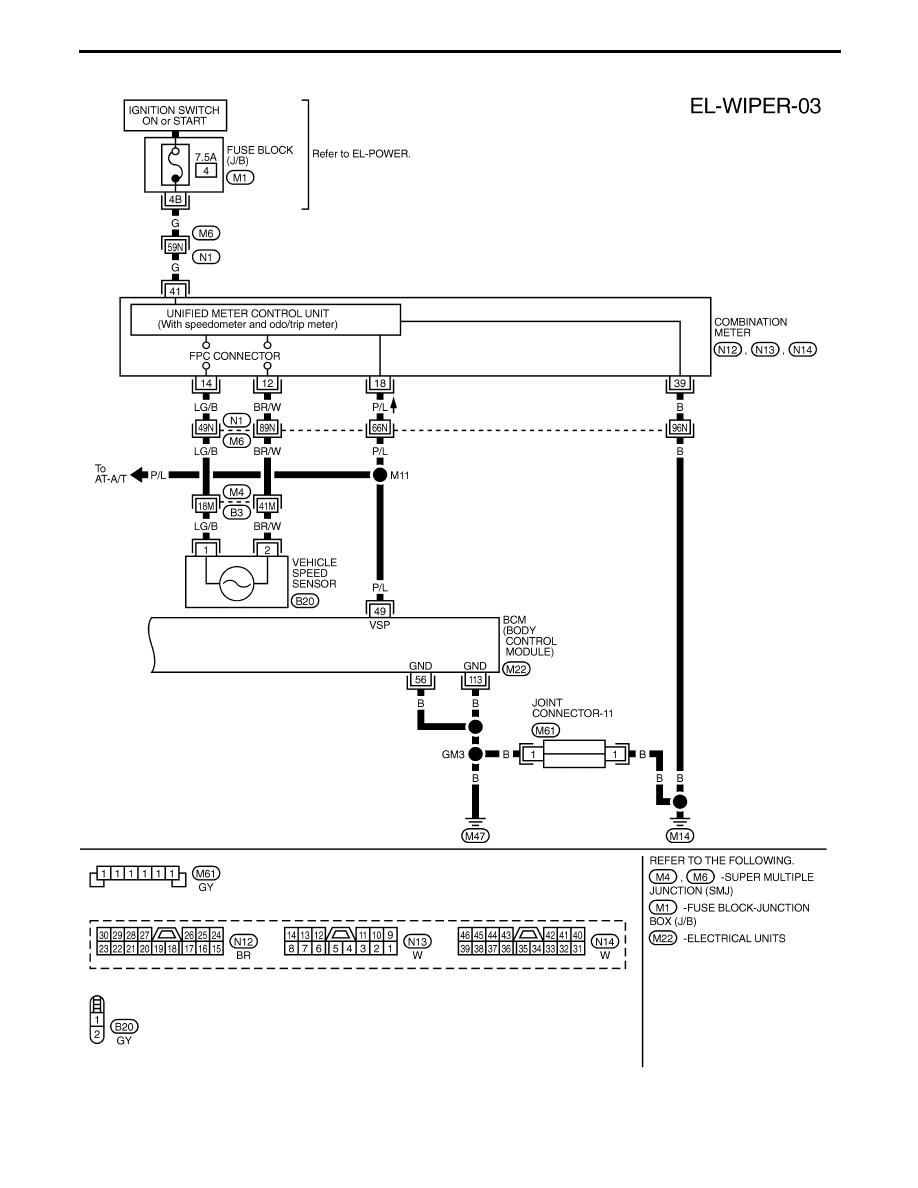

WIPER AND WASHER

Wiring Diagram — WIPER — (Cont’d)

EL-188

SEF046TA

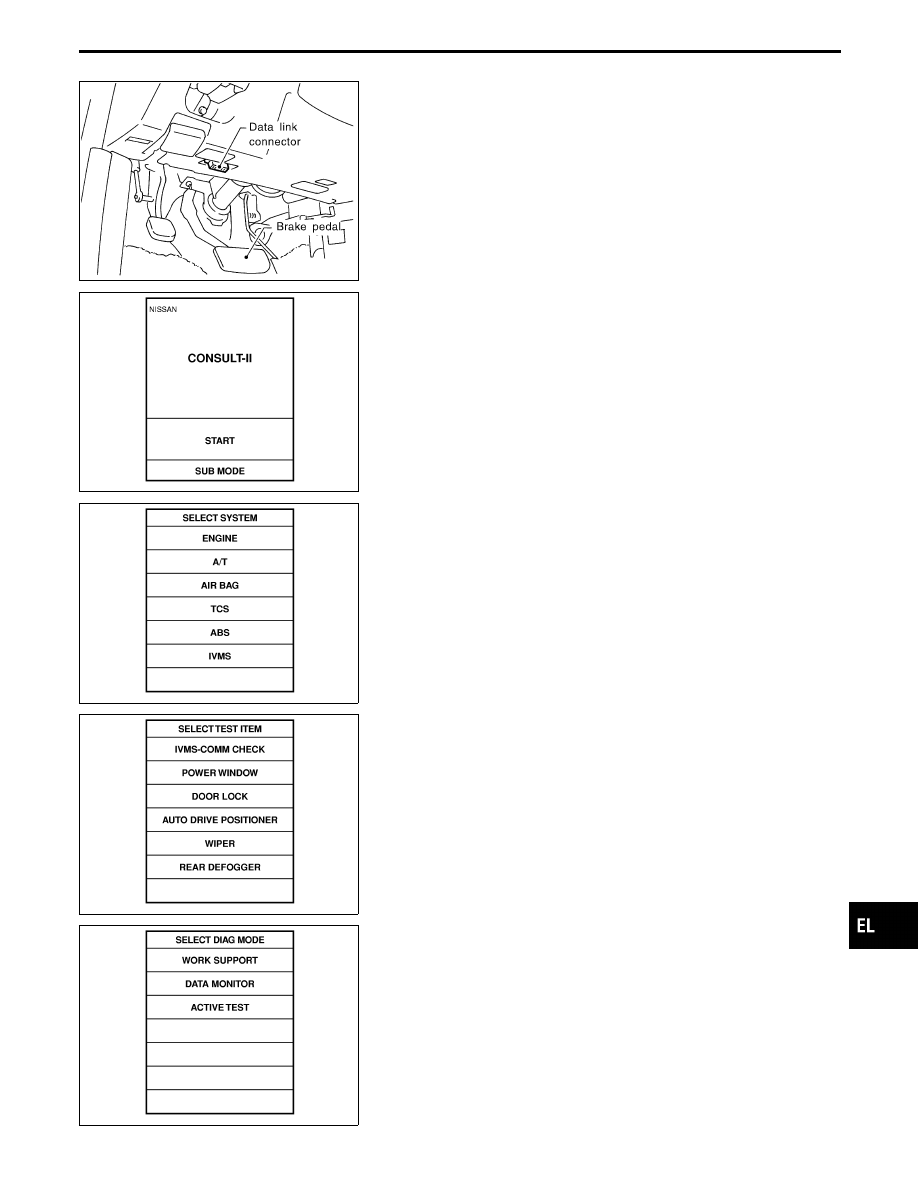

CONSULT-II

CONSULT-II INSPECTION PROCEDURE

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” to the data link connector.

PBR455D

3.

Turn ignition switch “ON”.

4.

Touch “START”.

SEL471W

5.

Touch “IVMS”.

SEL472W

6.

Touch “WIPER”.

SEL486W

I

WORK SUPPORT, DATA MONITOR and ACTIVE TEST are
available for the wiper and washer.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

WIPER AND WASHER

EL-189

SEF046TA

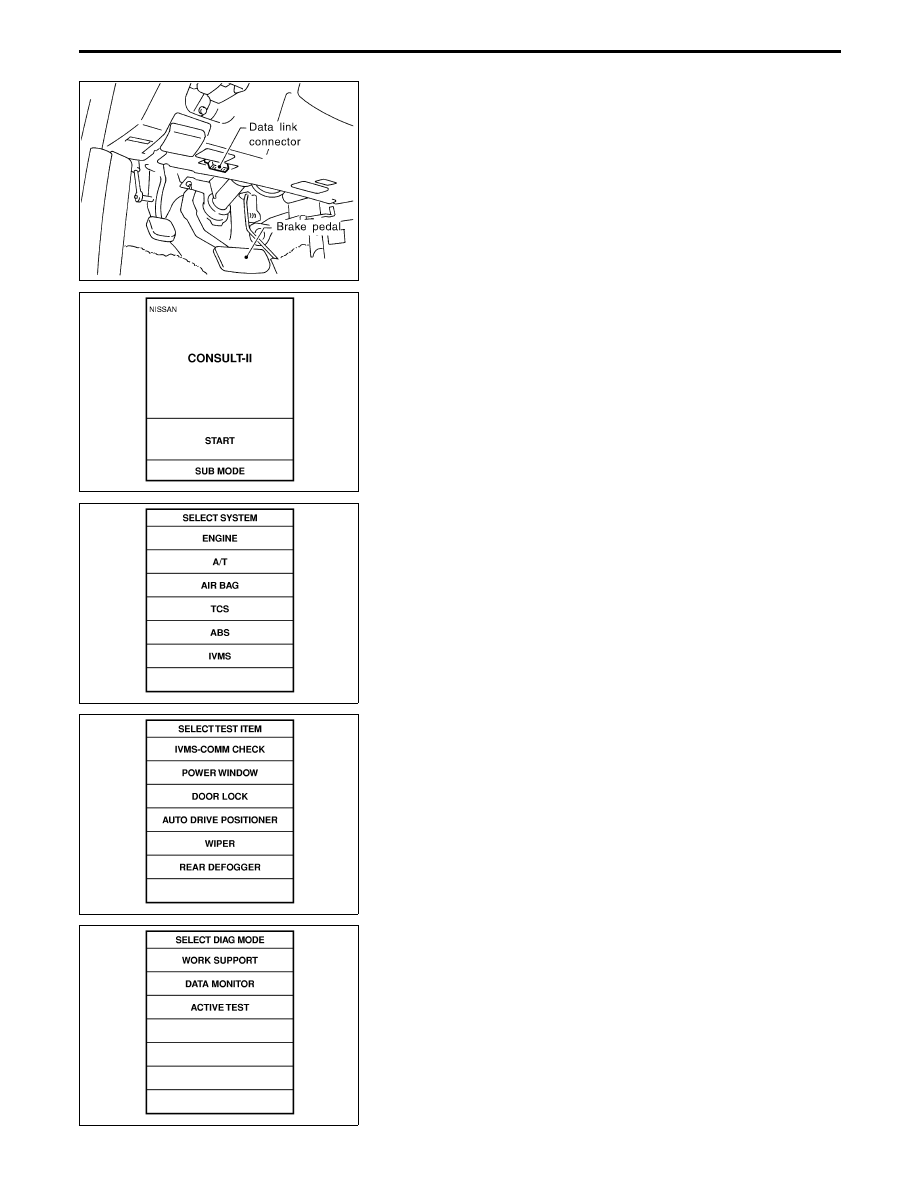

CONSULT-II CUSTOMIZING PROCEDURE

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” to the data link connector.

PBR455D

3.

Turn ignition switch “ON”.

4.

Touch “START”.

SEL471W

5.

Touch “IVMS”.

SEL472W

6.

Touch “WIPER”.

SEL486W

7.

Touch “WORK SUPPORT”.

WIPER AND WASHER

CONSULT-II (Cont’d)

EL-190
