7

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

SAT291HA

SAT618K

SAT516KB

TCM Self-diagnosis Does Not Activate

NHAT0108

SYMPTOM:
A/T CHECK indicator lamp does not come on in TCM self-di-
agnostic procedure even if the lamp circuit is good.

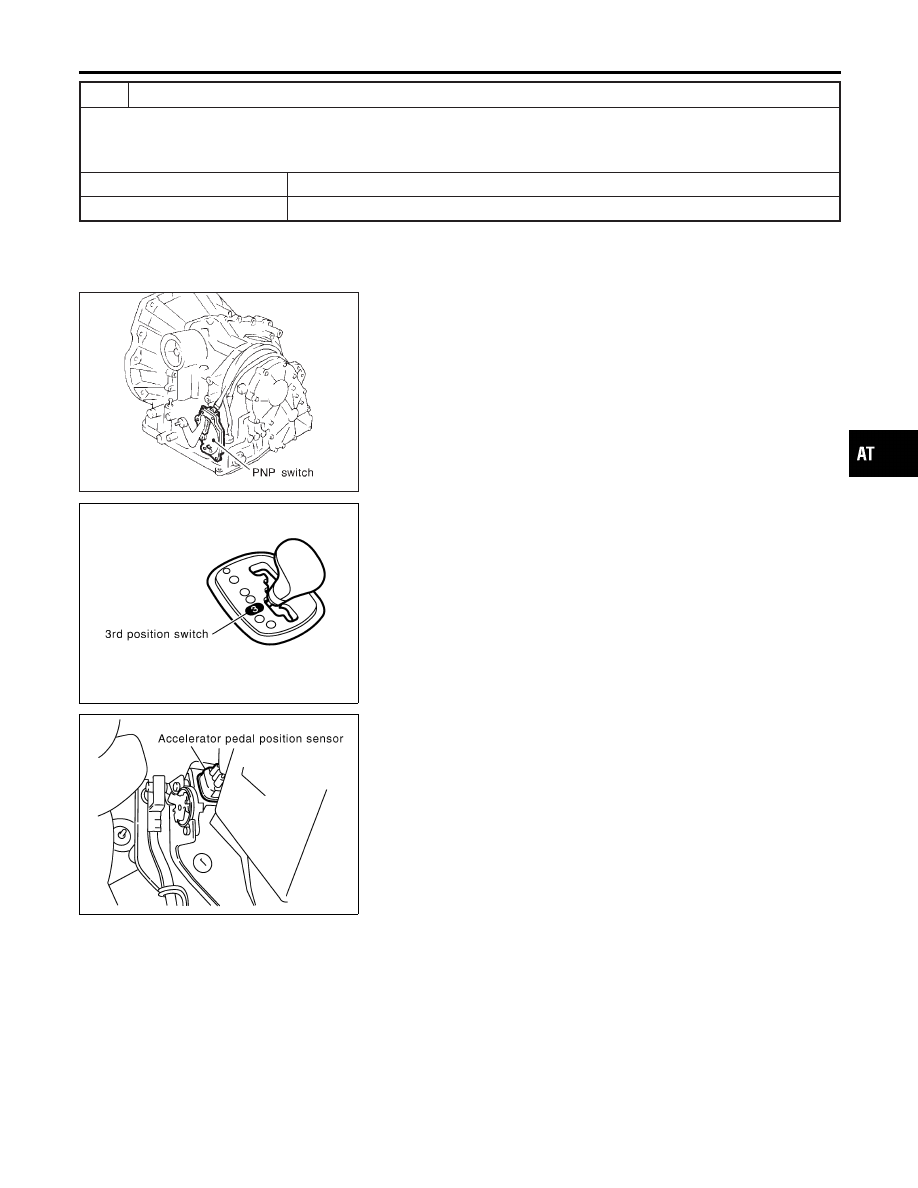

DESCRIPTION

NHAT0108S01

I

Park/neutral position (PNP) switch
The park/neutral (PNP) switch includes a transmission range
switch. The transmission range switch detects the selector
lever position and sends a signal to the TCM.

I

3rd position switch
Detects the 3rd position and sends a signal to the TCM.

I

Closed throttle position signal and wide-open throttle position
signal
ECM judges throttle opening based on a signal from accelera-
tor pedal position sensor, and sends the signal via CAN com-
munication to TCM.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

Vehicle Does Not Decelerate By Engine Brake (Cont’d)

AT-265

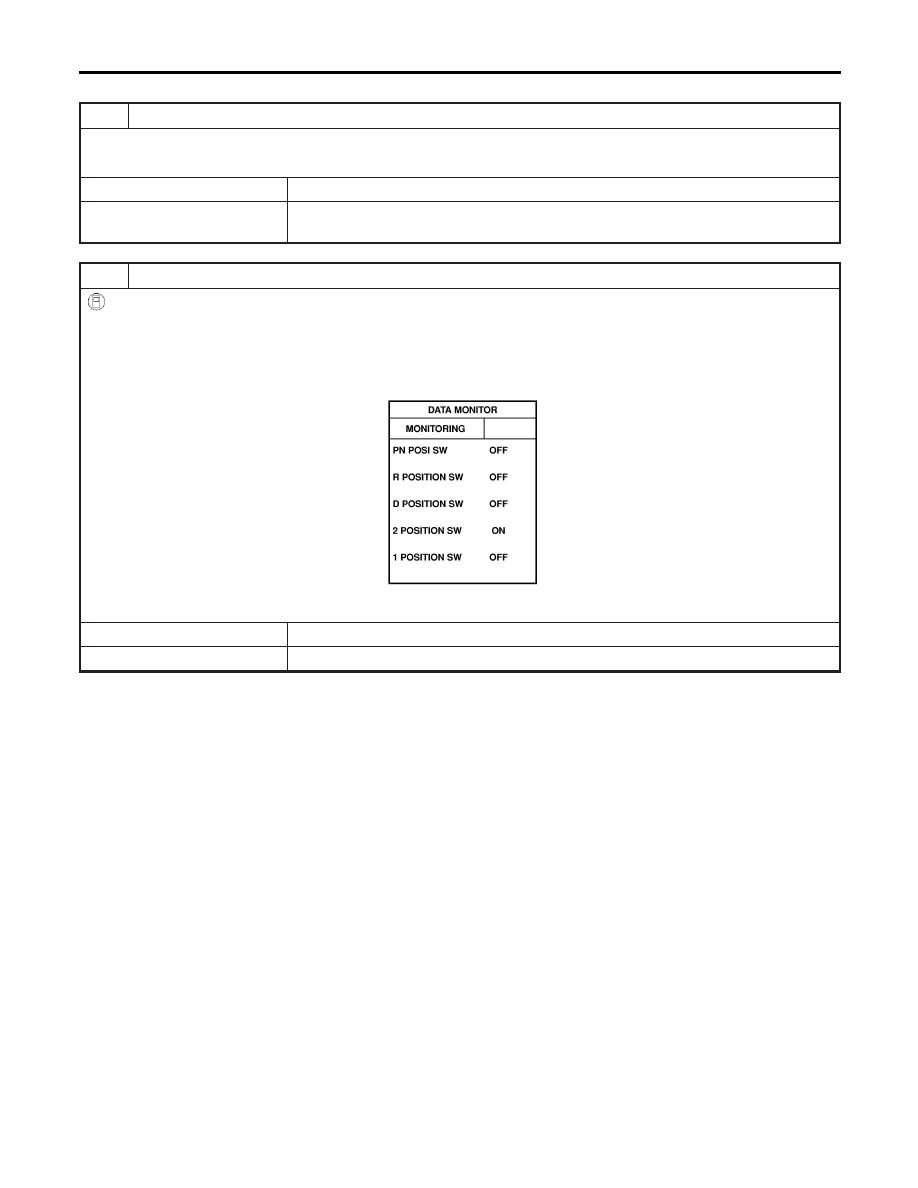

DIAGNOSTIC PROCEDURE

=NHAT0108S02

1

INSPECTION START

Do you have CONSULT-II?

Yes or No

Yes (With CONSULT-II)

©

GO TO 2.

No (Without CONSULT-
II)

©

GO TO 4.

2

CHECK PARK/NEUTRAL POSITION (PNP) SWITCH CIRCUIT (With CONSULT-II)

With CONSULT-II

1. Turn ignition switch to “ON” position.

(Do not start engine.)

2. Select “TCM INPUT SIGNALS” in “DATA MONITOR” mode for “A/T” with CONSULT-II.
3. Read out P/N, R, D, 2nd and 1st position switches moving selector lever to each position.

Check that the signal of the selector lever position is indicated properly.

SAT701J

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 3.

TROUBLE DIAGNOSES FOR SYMPTOMS

TCM Self-diagnosis Does Not Activate (Cont’d)

AT-266

3

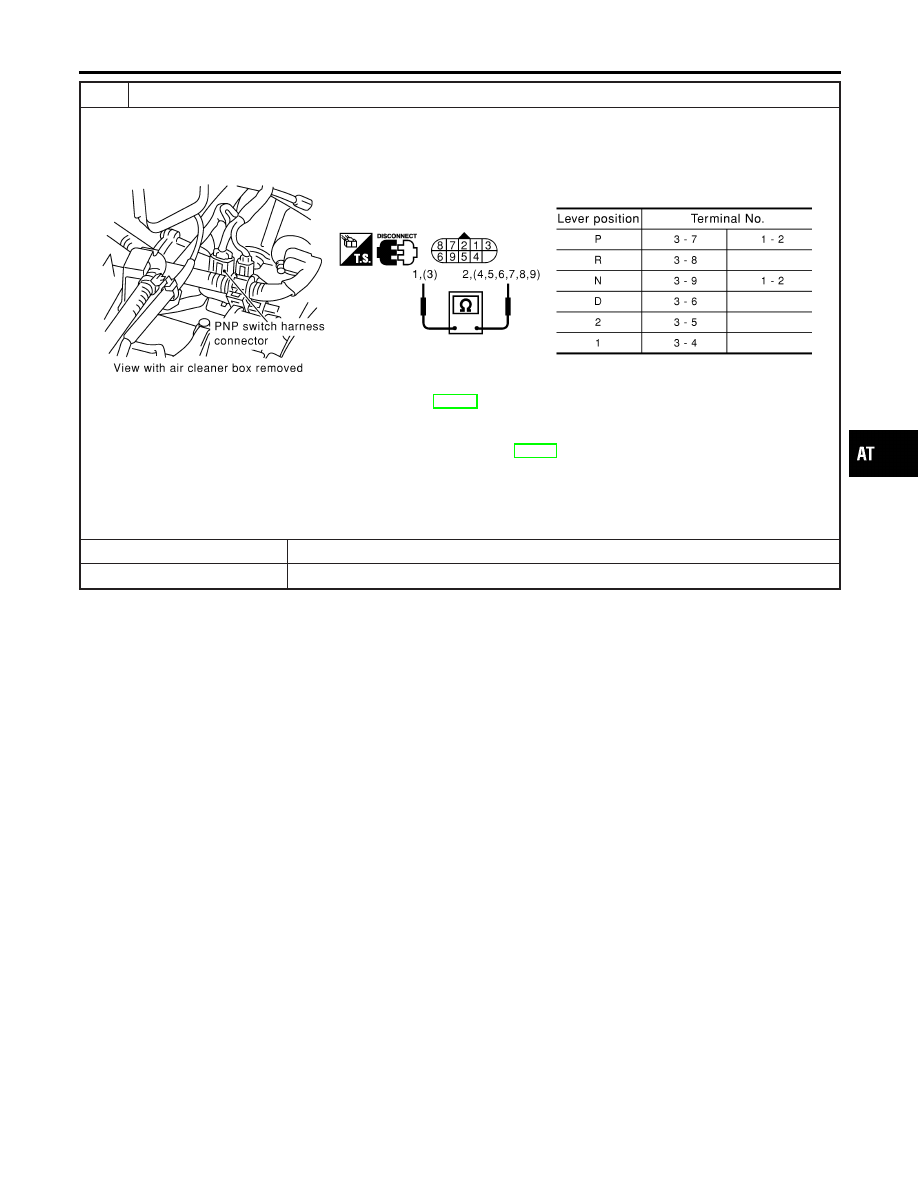

DETECT MALFUNCTIONING ITEM

Check the following items:

I

Park/neutral position (PNP) switch

a. Check continuity between PNP switch harness connector F94 terminals 1 (G/OR) and 2 (B) and between terminals 3

(OR) and 4 (PU/W), 5 (P/B), 6 (Y/PU), 7 (BR), 8 (G/W), 9 (GY/R) while moving manual shaft through each position.

SAT615JA

b. If NG, check again with manual control cable disconnected from manual shaft of A/T assembly. Refer to step a.
c. If OK on step b, adjust manual control cable. Refer to AT-284.
d. If NG on step b, remove park/neutral position (PNP) switch from A/T and check continuity of park/neutral position (PNP)

switch terminals. Refer to step a.

e. If OK on step d, adjust park/neutral position (PNP) switch. Refer to AT-283.
f. If NG on step d, replace park/neutral position (PNP) switch.

I

Harness for short or open between ignition switch and park/neutral position (PNP) switch

I

Harness for short or open between park/neutral position (PNP) switch and TCM

OK or NG

OK

©

GO TO 6.

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

TCM Self-diagnosis Does Not Activate (Cont’d)

AT-267

4

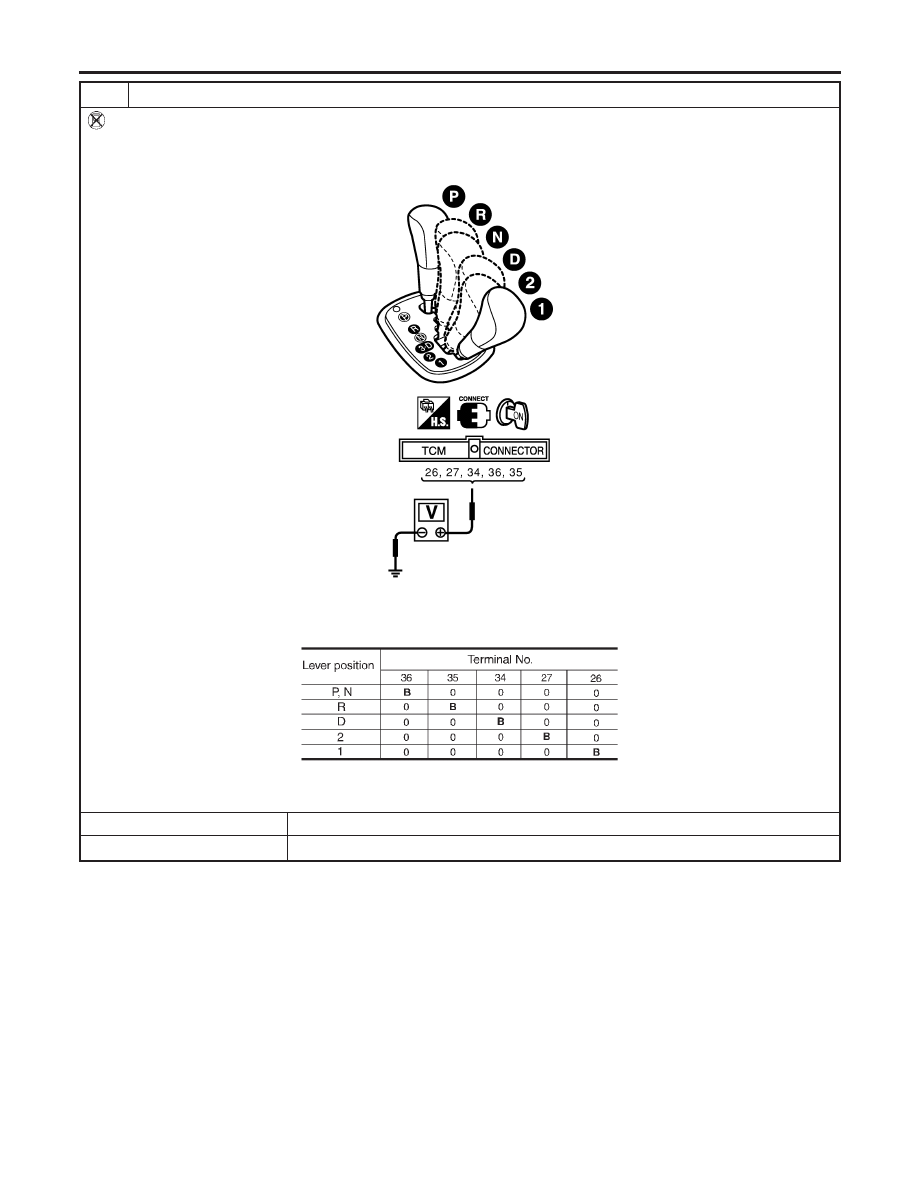

CHECK PARK/NEUTRAL POSITION (PNP) SWITCH CIRCUIT (Without CONSULT-II)

Without CONSULT-II

1. Turn ignition switch to ON position. (Do not start engine.)
2. Check voltage between TCM harness connector F50 terminals 26 (PU/R), 27 (P/B), 34 (Y/PU), 35 (G/W), 36 (R/G) and

ground while moving selector lever through each position.

SAT588K

Voltage:

B: Battery voltage
0: 0V

MTBL0119

OK or NG

OK

©

GO TO 8.

NG

©

GO TO 5.

TROUBLE DIAGNOSES FOR SYMPTOMS

TCM Self-diagnosis Does Not Activate (Cont’d)
