Infiniti I35 (A33). Manual - part 66





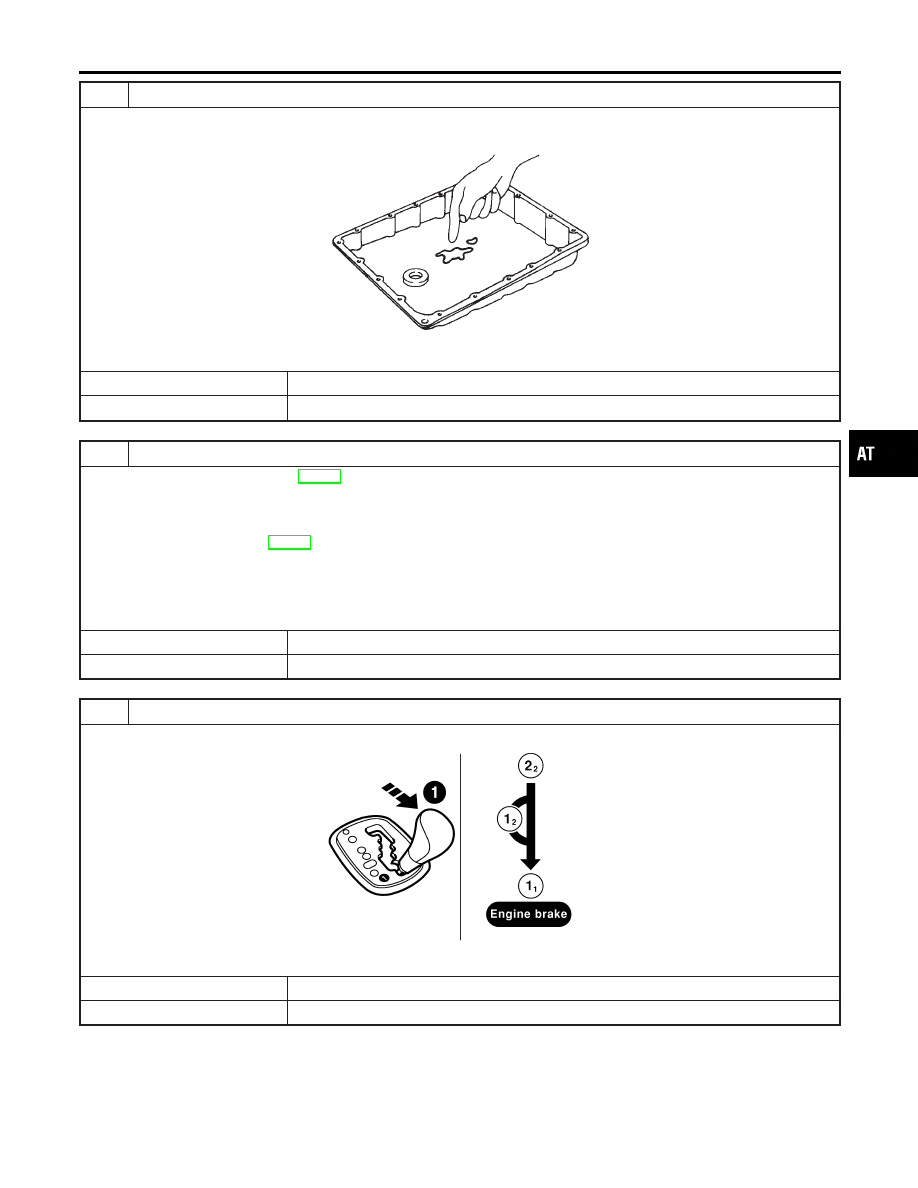

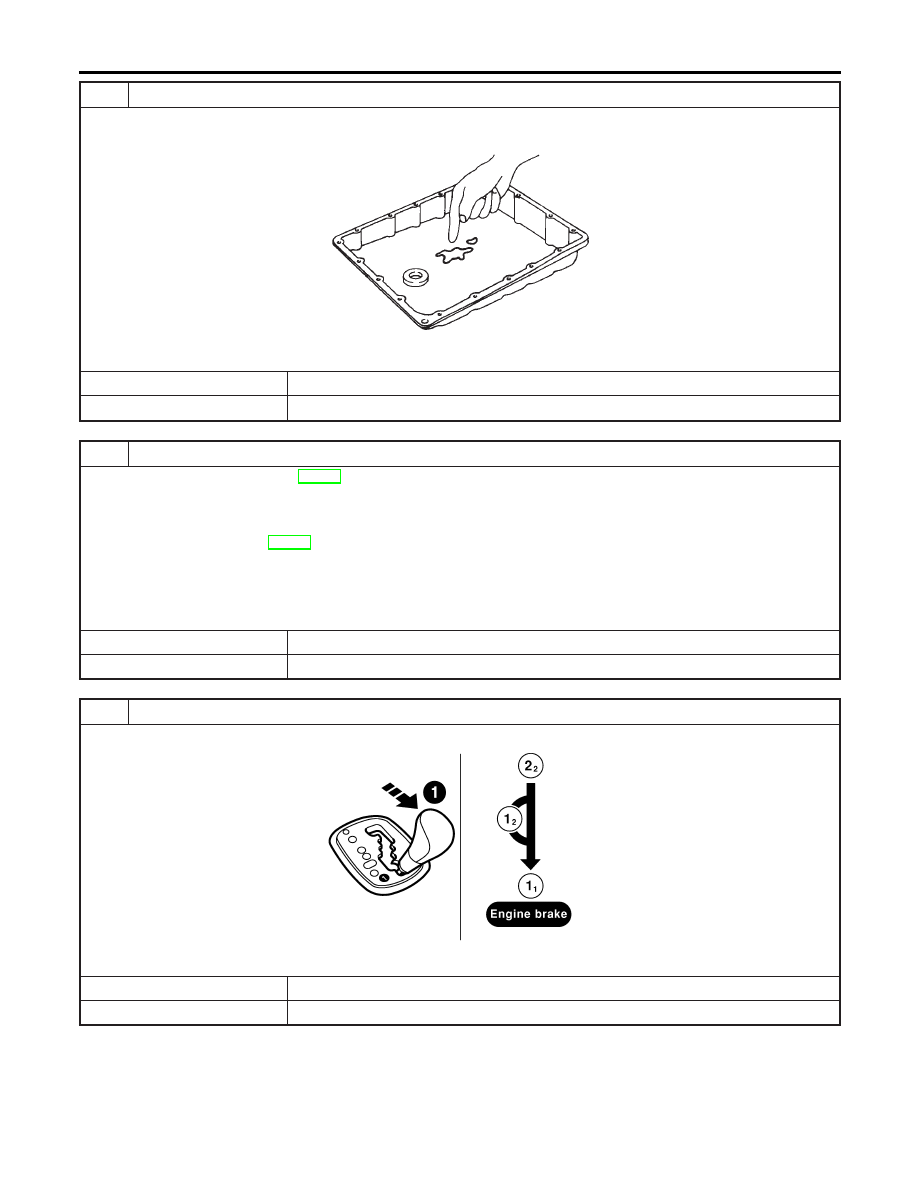

4

CHECK A/T FLUID CONDITION

1. Remove oil pan.
2. Check A/T fluid condition.

SAT171B

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 5.

5

DETECT MALFUNCTIONING ITEM

1. Remove control valve. Refer to AT-282.
2. Check the following items:

I

Shift solenoid valve A

I

Overrun clutch solenoid valve

3. Disassemble A/T. Refer to AT-293.
4. Check the following items:

I

Servo piston assembly

I

Brake band

OK or NG

OK

©

GO TO 6.

NG

©

Repair or replace damaged parts.

6

CHECK SYMPTOM

Check again.

SAT514K

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 7.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

A/T Does Not Shift: 2

2

1

1

, When Selector Lever 2nd

1st Position (Cont’d)

AT-261

7

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

TROUBLE DIAGNOSES FOR SYMPTOMS

A/T Does Not Shift: 2

2

1

1

, When Selector Lever 2nd

1st Position (Cont’d)

AT-262

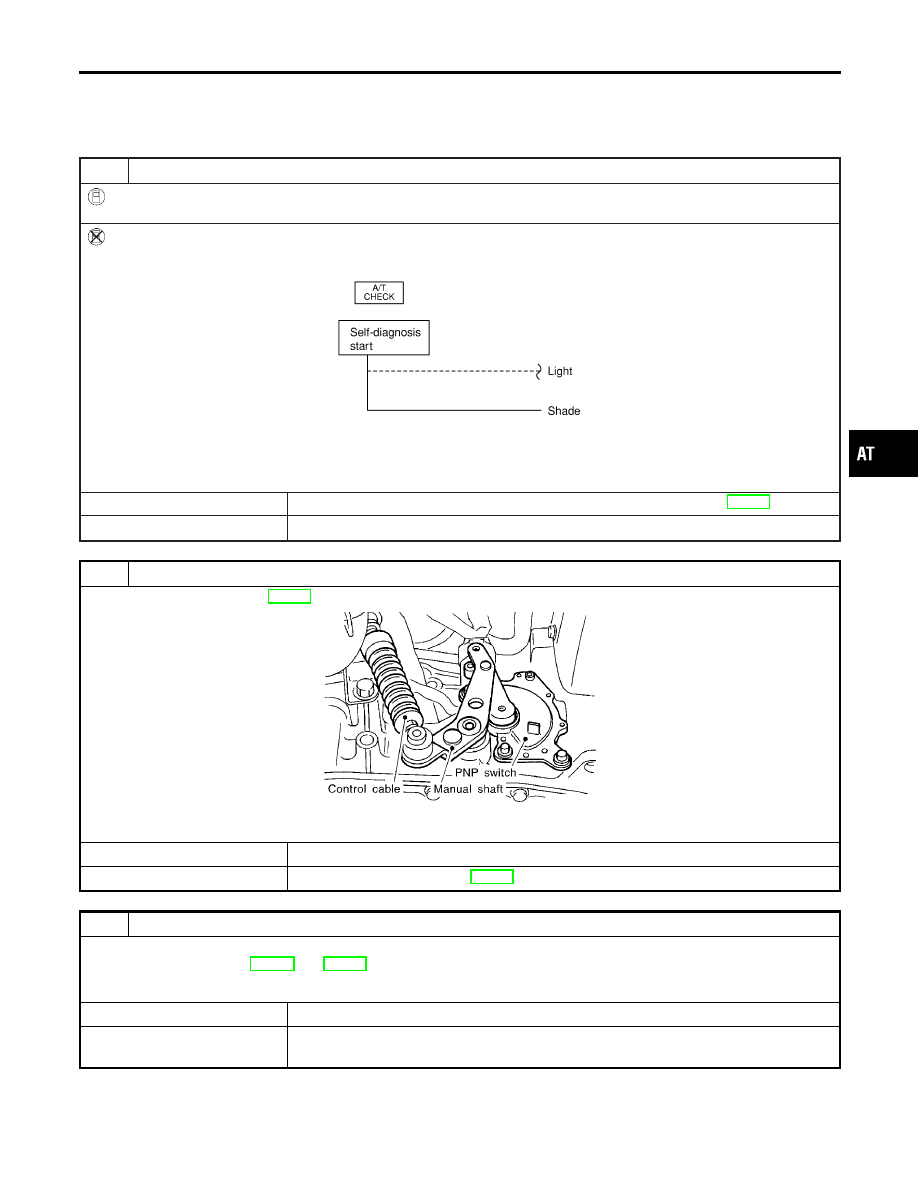

Vehicle Does Not Decelerate By Engine Brake

=NHAT0107

SYMPTOM:
Vehicle does not decelerate by engine brake when shifting
from 2

2

(1

2

) to 1

1

.

1

CHECK PARK/NEUTRAL POSITION (PNP) SWITCH CIRCUIT

With CONSULT-II

Does “TCM INPUT SIGNALS” in “DATA MONITOR” show damage to park/neutral position (PNP) switch circuit?

Without CONSULT-II

Does self-diagnosis show damage to park/neutral position (PNP) switch circuit?

SAT555K

Yes or No

Yes

©

Check park/neutral position (PNP) switch circuit. Refer to “DTC P0705”, AT-108.

No

©

GO TO 2.

2

ADJUST CONTROL CABLE

Check control cable. Refer to AT-284.

SAT023JA

OK or NG

OK

©

GO TO 3.

NG

©

Adjust control cable. Refer to AT-284.

3

CHECK VEHICLE SPEED SENSOR·A/T AND VEHICLE SPEED SENSOR·MTR CIRCUIT

Check vehicle speed sensor·A/T (revolution sensor) and vehicle speed sensor·MTR circuit. Refer to “DTC P0720 and
VHCL SPEED SEN·MTR”, AT-120 and AT-206.

OK or NG

OK

©

GO TO 4.

NG

©

Repair or replace vehicle speed sensor·A/T (revolution sensor) and vehicle speed
sensor·MTR circuits.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

Vehicle Does Not Decelerate By Engine Brake

AT-263

4

CHECK A/T FLUID CONDITION

1. Remove oil pan.
2. Check A/T fluid condition.

SAT171B

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 5.

5

DETECT MALFUNCTIONING ITEM

1. Remove control valve. Refer to AT-282.
2. Check the following items:

I

Shift valve A

I

Overrun clutch solenoid valve

3. Disassemble A/T. Refer to AT-293.
4. Check the following items:

I

Overrun clutch assembly

I

Low & reverse brake assembly

OK or NG

OK

©

GO TO 6.

NG

©

Repair or replace damaged parts.

6

CHECK SYMPTOM

Check again.

SAT514K

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 7.

TROUBLE DIAGNOSES FOR SYMPTOMS

Vehicle Does Not Decelerate By Engine Brake (Cont’d)

AT-264
