Infiniti I30 (A33). Manual - part 567





SRS276

INSTALLATION

NHRS0017

1.

Set the front wheels in the straight-ahead position.

2.

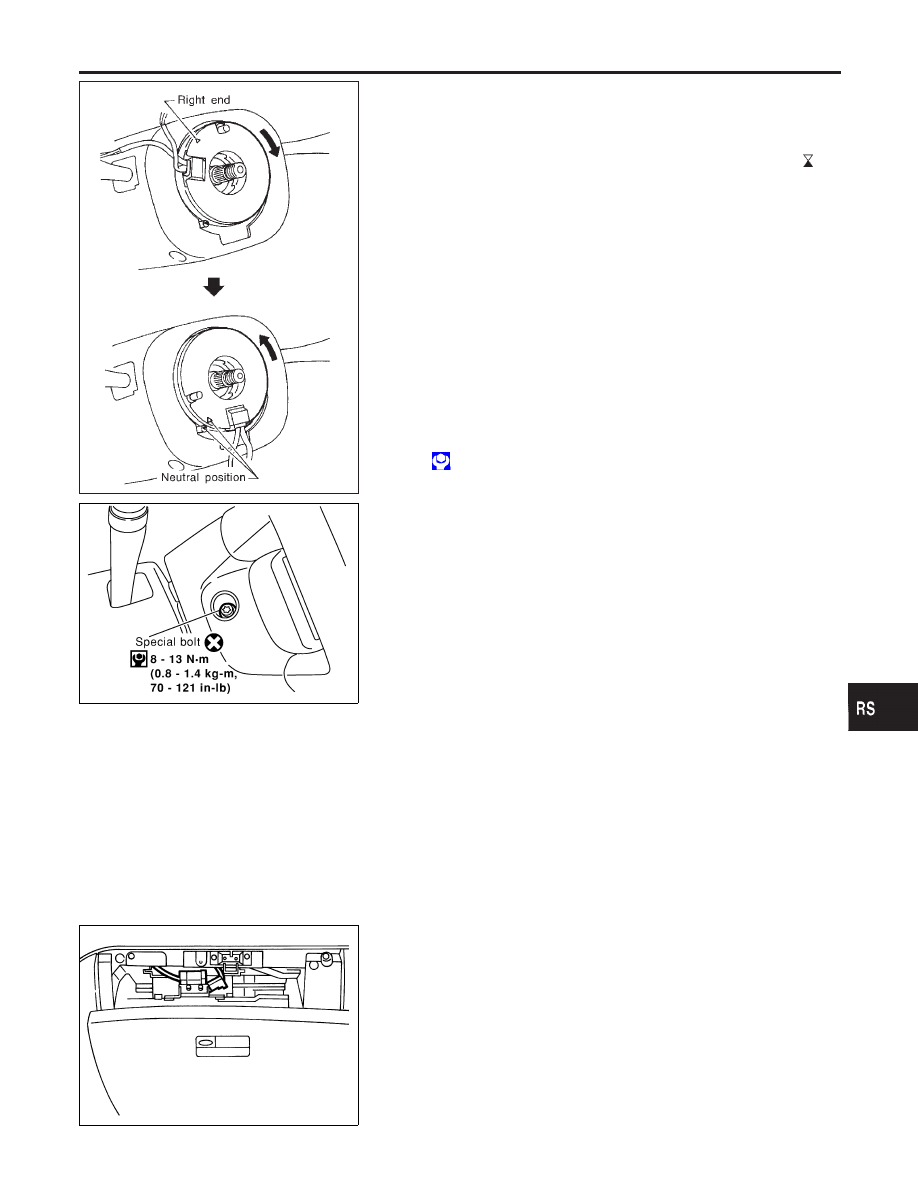

Make sure that the spiral cable is in the neutral position.
The neutral position is detected by turning left about 2.5 revo-
lutions from the right end position. Align the two marks (

).

CAUTION:

I

The spiral cable may snap due to steering operation if the
cable is installed in an improper position.

I

Also, with the steering linkage disconnected, the cable
may snap by turning the steering wheel beyond the limited
number of turns. The spiral cable can be turned to the left
about 2.5 turns from the right end position.

3.

Connect spiral cable connector and tighten with screws. Install
steering column cover.

4.

Install steering wheel, aligning with spiral cable pin guides, and
pull spiral cable through.

5.

Connect horn connector and engage spiral cable with pawls in
steering wheel. Move air bag module connector away from
steering wheel lower lid opening.

6.

Tighten nut.

: 30 - 39 N·m (3.0 - 4.0 kg-m, 22 - 28 ft-lb)

7.

Install dynamic damper.

SRS908

8.

Position air bag module and tighten with new special bolts.

9.

Connect air bag module connector.

10. Install steering switches and lids.
11. Conduct self-diagnosis to ensure entire SRS operates prop-

erly. (Use CONSULT-II or warning lamp check.)
Before performing self-diagnosis, connect both battery cables.

12. Turn steering wheel to the left end and then to the right end

fully to make sure that spiral cable is set in the neutral posi-
tion.
If “AIR BAG” warning lamp blinks or stays ON (at the user
mode), it shows the spiral cable may be snapped due to its
improper position. Perform self-diagnosis again (use CON-
SULT-II or warning lamp). If a malfunction is detected, replace
the spiral cable with a new one.

13. Perform self-diagnosis again to check that no malfunction is

detected.

SRS679

Front Passenger Air Bag Module

REMOVAL

NHRS0018

CAUTION:

I

Before servicing SRS, turn the ignition switch off, discon-
nect both battery cables and wait for at least 3 minutes.

I

Always work from the side of or under air bag module.

1.

Open the glove box lid.

2.

Open the connector cover.

3.

Disconnect front passenger air bag module connector from air
bag harness connector.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Driver Air Bag Module and Spiral Cable (Cont’d)

RS-25

SRS680-A

4.

Remove glove box assembly. Refer to BT-28, “INSTRUMENT
PANEL ASSEMBLY” for details.

5.

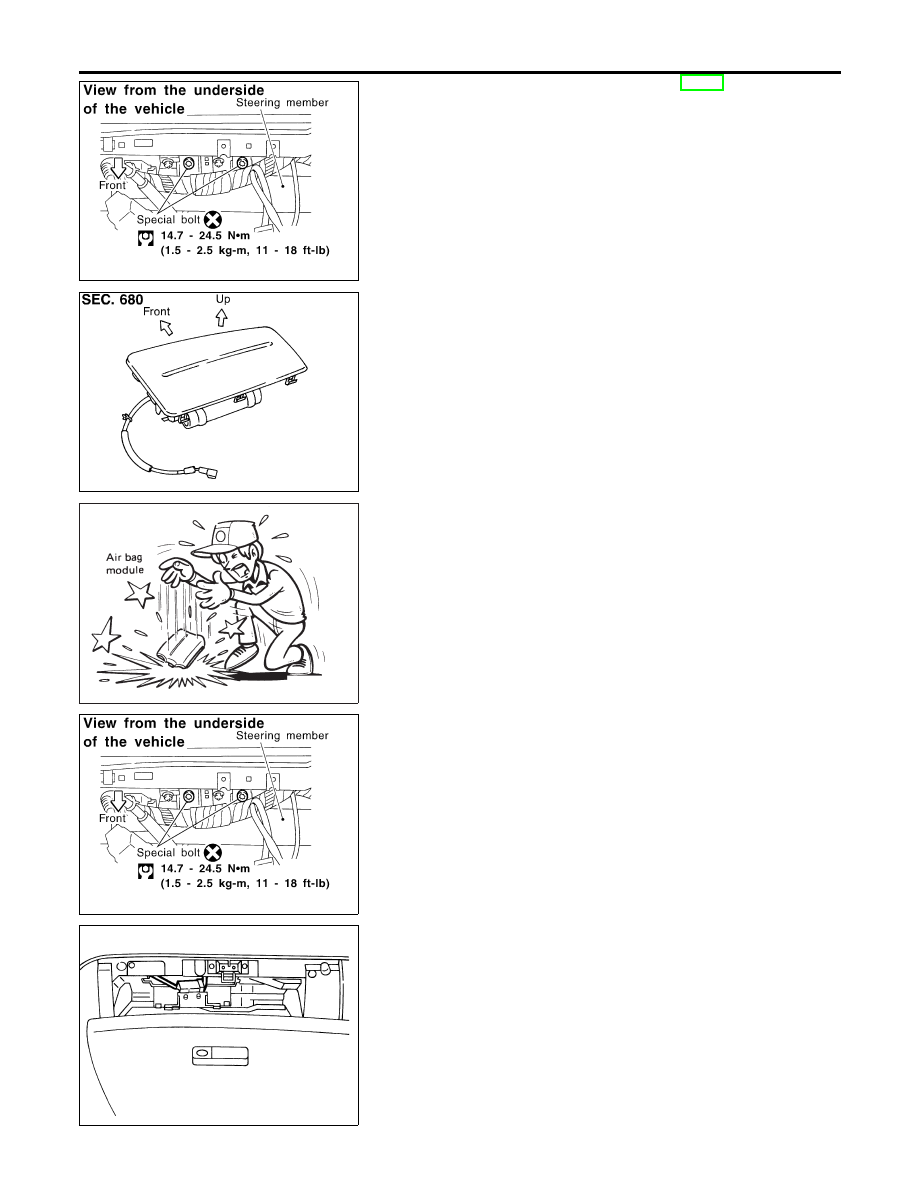

Remove the special bolts using the TAMPER RESISTANT
TORX (Size T50) from front passenger air bag module.
Take out the air bag module from the instrument panel.

I

The air bag module is heavy and should be supported using
both hands during removal.

SRS570

CAUTION:

I

Always place air bag module with pad side facing upward.

I

Do not attempt to disassemble air bag module.

I

The special bolts are coated with bonding agent. Do not
use old bolts after removal; replace with new coated bolts.

I

Do not insert any foreign objects (screwdriver, etc.) into
air bag module connector.

SBF814E

I

Replace air bag module if it has been dropped or sus-
tained an impact.

I

Do not expose the air bag module to temperatures exceed-
ing 90°C (194°F).

I

Do not allow oil, grease or water to come in contact with
the air bag module.

I

After air bag inflates, the front instrument panel assembly
should be replaced if damaged.

SRS680-A

INSTALLATION

NHRS0019

CAUTION:

I

Always work from the side of or under air bag module.

1.

Install front passenger air bag module on steering member.

I

Ensure harness is not caught between rear of air bag module
and steering member.

2.

Install glove box assembly. (Glove box lid is open.)

SRS678

3.

Connect air bag module connector to air bag harness connec-
tor.

4.

Close the connector cover.

5.

Close the glove box lid.

6.

Connect both battery cable.

7.

Conduct self-diagnosis to ensure entire SRS operates prop-
erly. (Use CONSULT-II or warning lamp check.)

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Front Passenger Air Bag Module (Cont’d)

RS-26

SRS682

Side Air Bag Module

REMOVAL

NHRS0020

CAUTION:

I

Before servicing SRS, turn the ignition switch OFF, dis-
connect both battery cables and wait at least 3 minutes.

I

Always work from the rear of the air bag module.

1.

Remove seat back board.

I

When using a clip removal tool to remove the seat back
board, take care not to damage the harness for air bag.

2.

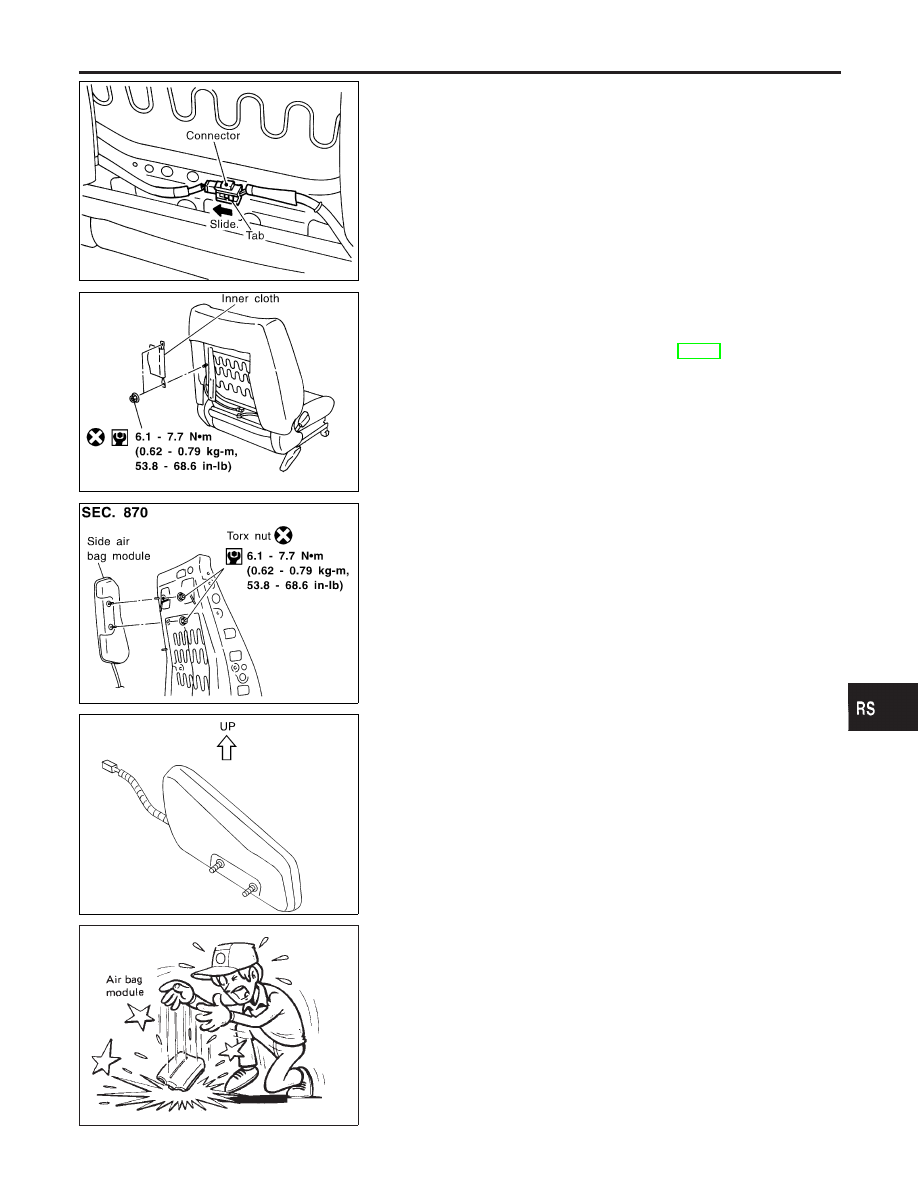

Disconnect side air bag module connector by sliding tab.

SRS683

3.

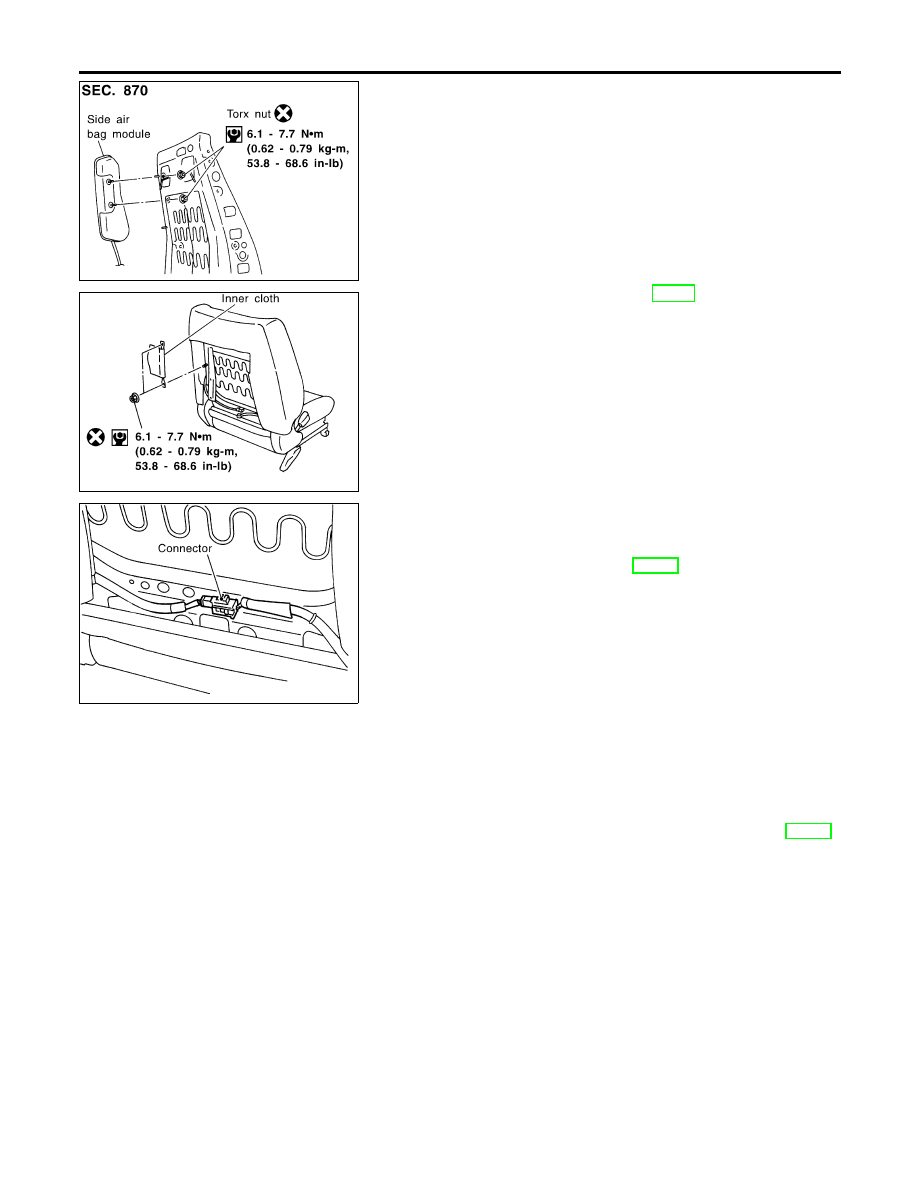

Pull up the seat back trim.

4.

Remove the nuts securing the inner cloth with seat back frame.
Then pull up the inner cloth.

5.

Remove the seat back trim. Refer to BT-46, “Front Seat” for
detail.

SRS684

6.

Remove the torx nuts coated with bonding agent from the side
air bag module.

7.

Remove side air bag connector. Side air bag module can then
be removed.

SRS623

CAUTION:

I

Always place the air bag module standing with the stud
bolt side setting bottom.

I

Do not attempt to disassemble air bag module.

I

The torx nuts are coated with bonding agent. Do not use
old nuts after removal; replace with new coated nuts.

I

Do not insert any foreign objects (screwdriver, etc.) into
air bag module connector.

SBF814E

I

Replace air bag module if it has been dropped or sus-
tained an impact.

I

Do not expose the air bag module to temperatures exceed-
ing 90°C (194°F).

I

Do not allow oil, grease or water to come in contact with
the air bag module.

I

After air bag inflates, all parts of front seat back (includ-
ing front seat back frame) should be replaced.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Side Air Bag Module

RS-27

SRS684

INSTALLATION

NHRS0021

1.

Install side air bag module on seat back frame with new torx
nuts coated with bonding agent.

2.

Install side air bag connector.

SRS683

3.

Install the seat back trim. Refer to BT-46, “Front Seat”.

4.

Secure the inner cloth which covers the side air bag module
with nuts.

SRS725

5.

Connect side air bag module connector.

6.

Install seat back board with new clips.

7.

Connect both battery cables.

8.

Go to “SRS Operation Check”, RS-44 and perform self-diag-
nosis to ensure entire SRS operates properly. (Use CON-
SULT-II or air bag warning lamp.)

Disposal of Air Bag Module and Seat Belt Pre-
tensioner

NHRS0022

I

Before disposing of air bag module and seat belt pre-tensioner,
or vehicles equipped with such systems, deploy the systems.
If such systems have already been deployed due to an
accident, dispose of them as indicated in “DISPOSING OF AIR
BAG MODULE AND SEAT BELT PRE-TENSIONER” (RS-33).

I

When deploying the air bag module and seat belt pre-
tensioner, always use the Special Service Tool; Deployment
tool KV99106400 (J38381).

I

When deploying the air bag module and seat belt pre-
tensioner, stand at least 5 m (16 ft) away from the deployment
component.

I

When deploying air bag module and seat belt pre-tensioner, a
fairly loud noise is made, followed by smoke being released.
The smoke is not poisonous, however, be careful not to inhale
smoke since it irritates the throat and can cause choking.

I

Always activate one air bag module at a time.

I

Due to heat, leave air bag module unattended for more than
30 minutes after deployment. Also leave seat belt pre-ten-
sioner unattended for move than 10 minutes after deployment.

I

Be sure to wear gloves when handling a deployed air bag

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Side Air Bag Module (Cont’d)

RS-28
