signs of damage, replace them with new ones.

I

Check diagnosis sensor unit brackets to ensure they are
free of deformities or rust.

I

Replace diagnosis sensor unit if it has been dropped or
sustained an impact.

I

After replacement of diagnosis sensor unit, perform self-
diagnosis for SRS. Refer to “SRS Operation Check” for
details. (RS-44)

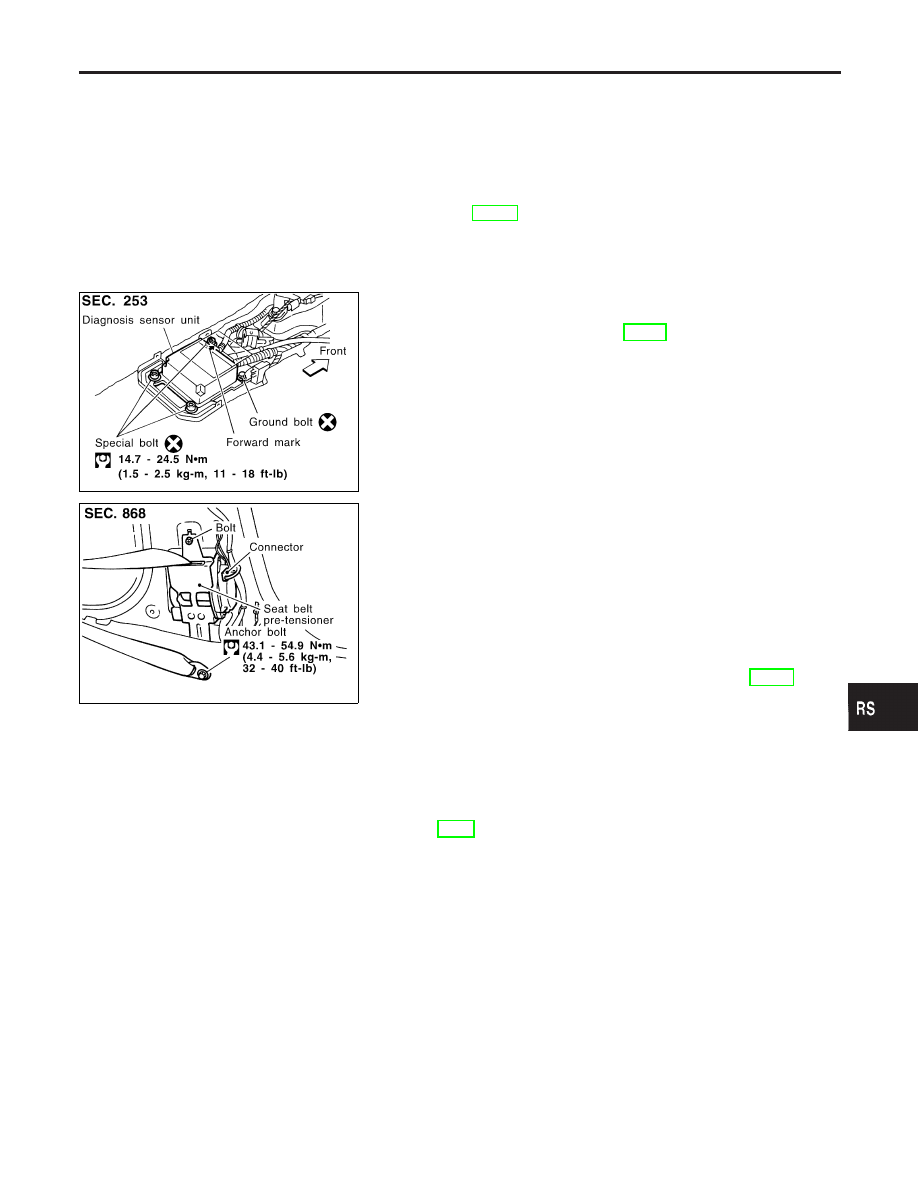

SRS673-A

1.

Disconnect driver, passenger and side air bag module connec-
tors. Also, disconnect seat belt pre-tensioner connector.

2.

Remove console box. Refer to BT-28, “ INSTRUMENT PANEL
ASSEMBLY”.

3.

Disconnect diagnosis sensor unit connector.

4.

Remove ground bolt and also remove special bolts using the
TAMPER RESISTANT TORX (Size T50), from diagnosis sen-
sor unit.
Then remove the diagnosis sensor unit.

NOTE:

I

To install, reverse the removal procedure sequence.

SRS563-C

Seat Belt Pre-tensioner

REMOVAL AND INSTALLATION

NHRS0036

CAUTION:

I

Before servicing SRS, turn the ignition switch off, discon-
nect both battery cables and wait at least 3 minutes.

I

Check seat belt pre-tensioner with load limiter for proper
installation.

I

After replacement of seat belt pre-tensioner, check SRS
function and perform self-diagnosis for SRS.
Refer to “SRS Operation Check” for details. (RS-44)

I

Do not attempt to disassemble seat belt pre-tensioner with
load limiter.

I

Replace seat belt pre-tensioner if it has been dropped or
sustained an impact.

I

Do not expose seat belt pre-tensioner to temperatures
exceeding 80°C (176°F).

For removal of seat belt pre-tensioner, refer to “Front Seat Belt” for
details. (RS-5)
NOTE:

I

To install, reverse the removal procedure sequence.

Crash Zone Sensor

REMOVAL AND INSTALLATION

NHRS0054

CAUTION:

I

Before servicing SRS, turn the ignition switch off, discon-
nect both battery cables and wait at least 3 minutes.

I

Do not use old bolts coated with bonding agent after
removal; replace with new ones.

I

Check crash zone sensor for proper installation.

I

Check crash zone sensor to ensure they are free of
deformities, dents, cracks or rust. If it shows any visible
signs of damage, replace it with new one.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Diagnosis Sensor Unit (Cont’d)

RS-21

I

After replacement of crash zone sensor, check SRS func-
tion and perform self-diagnosis for SRS. Refer to “SRS
Operation Check” for details. (RS-44)

I

Do not attempt to disassemble crash zone sensor.

I

Replace crash zone sensor if it has been dropped or sus-
tained an impact.

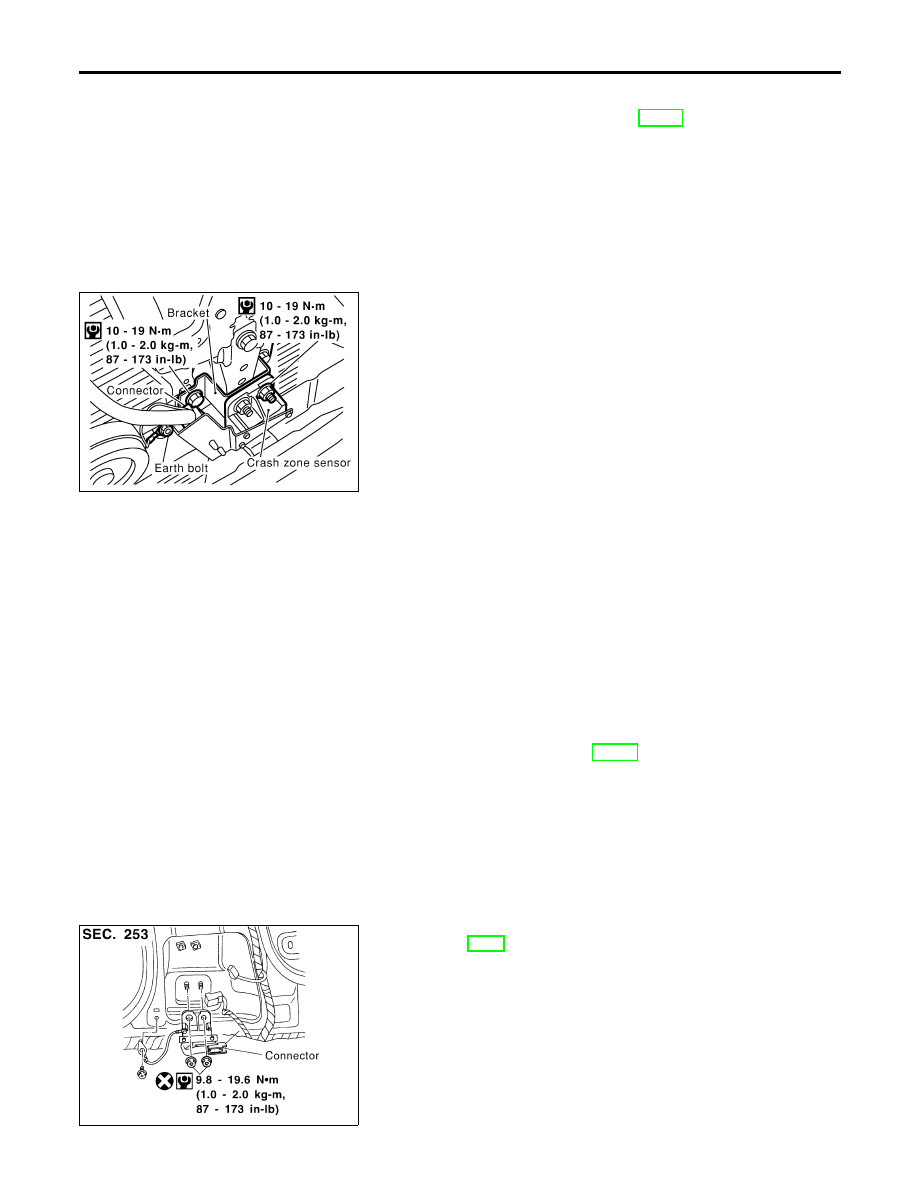

SRS903

1.

Disconnect crash zone connector.

2.

Remove earth bolt and remove nuts from crash zone sensor.
Then remove the crash zone sensor from bracket.

NOTE:

I

To install, reverse the removal procedure sequence.

Satellite Sensor

REMOVAL AND INSTALLATION

NHRS0014

CAUTION:

I

Before servicing SRS, turn the ignition switch off, discon-
nect both battery cables and wait at least 3 minutes.

I

Do not use old bolts coated with bonding agent after
removal; replace with new ones.

I

Check satellite sensor for proper installation.

I

Check satellite sensor to ensure they are free of
deformities, dents, cracks or rust. If it shows any visible
signs of damage, replace it with new one.

I

After replacement of satellite sensor, check SRS function
and perform self-diagnosis for SRS. Refer to “SRS Opera-
tion Check” for details. (RS-44)

I

Do not attempt to disassemble satellite sensor.

I

Replace satellite sensor if it has been dropped or sus-
tained an impact.

SRS674-A

1.

Remove seat belt pre-tensioner. Refer to “Front Seat Belt” for
details. (RS-5)

2.

Disconnect satellite sensor connector.

3.

Remove bolt and nuts from satellite sensor unit.
Then remove the satellite sensor.

NOTE:

I

To install, reverse the removal procedure sequence.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Crash Zone Sensor (Cont’d)

RS-22

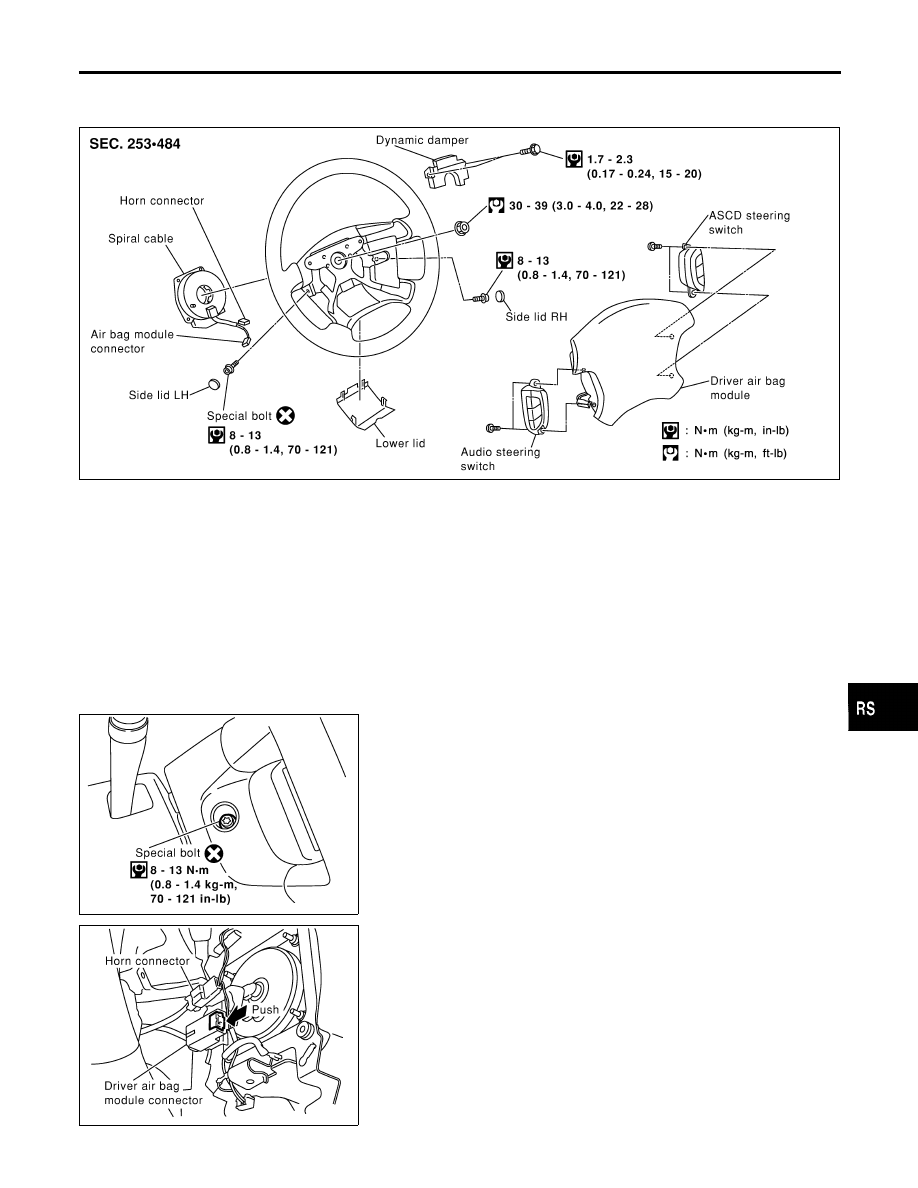

Driver Air Bag Module and Spiral Cable

REMOVAL AND INSTALLATION

NHRS0015

SRS904

REMOVAL

NHRS0016

CAUTION:

I

Before servicing SRS, turn the ignition switch off, discon-
nect both battery cables and wait at least 3 minutes.

I

Always work from the side of air bag module.

SRS908

1.

Remove side lids. Using the TAMPER RESISTANT TORX
(Size T30), remove left and right special bolts.

SRS909

2.

Remove lower lid from steering wheel, and disconnect air bag
module connector and horn connector. Air bag module can
then be removed.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Driver Air Bag Module and Spiral Cable

RS-23

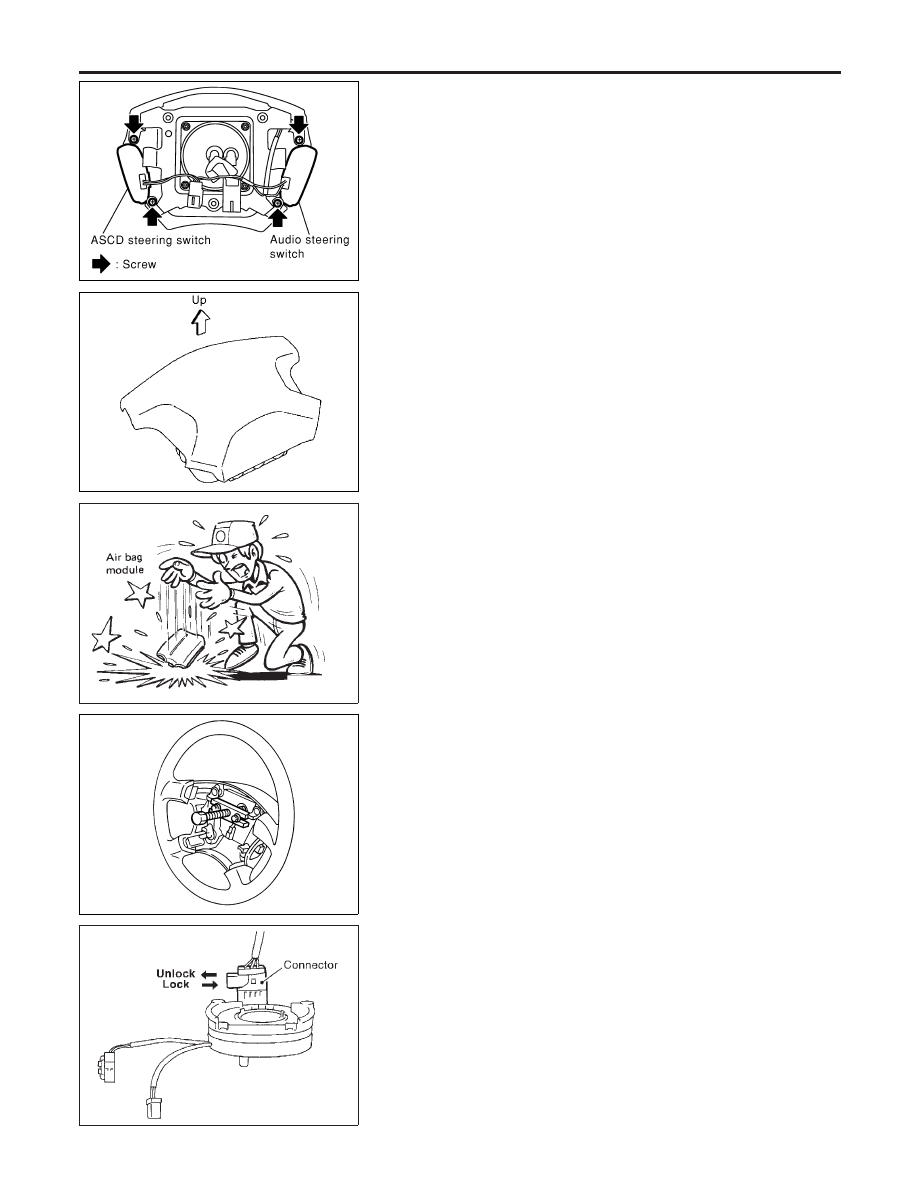

SRS905

3.

Remove steering switches from driver air bag module.

SRS443

CAUTION:

I

Always place air bag module with pad side facing upward.

I

Do not attempt to disassemble air bag module.

I

The special bolts are coated with bonding agent. Do not
use old bolts after removal; replace with new ones.

I

Do not insert any foreign objects (screwdriver, etc.) into
air bag module connector.

SBF814E

I

Replace air bag module if it has been dropped or sus-
tained an impact.

I

Do not expose the air bag module to temperatures exceed-
ing 90°C (194°F).

I

Do not allow oil, grease or water to come in contact with
the air bag module.

SRS676

4.

Set steering wheel in the neutral position.

5.

Disconnect horn connector and remove nuts.

6.

Remove dynamic damper. Then using steering wheel puller,
remove steering wheel. Be careful not to over-tighten puller
bolt on steering wheel.

CAUTION:

I

Do not tap or bump the steering wheel.

7.

Remove steering column cover.

SRS384

8.

Remove four spiral cable securing screws, and extract spiral
cable forward. Unlock spiral cable connector, then remove spi-
ral cable.

CAUTION:

I

Do not attempt to disassemble spiral cable.

I

Do not apply lubricant to the spiral cable.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Driver Air Bag Module and Spiral Cable (Cont’d)

RS-24
