Infiniti I30 (A33). Manual - part 556

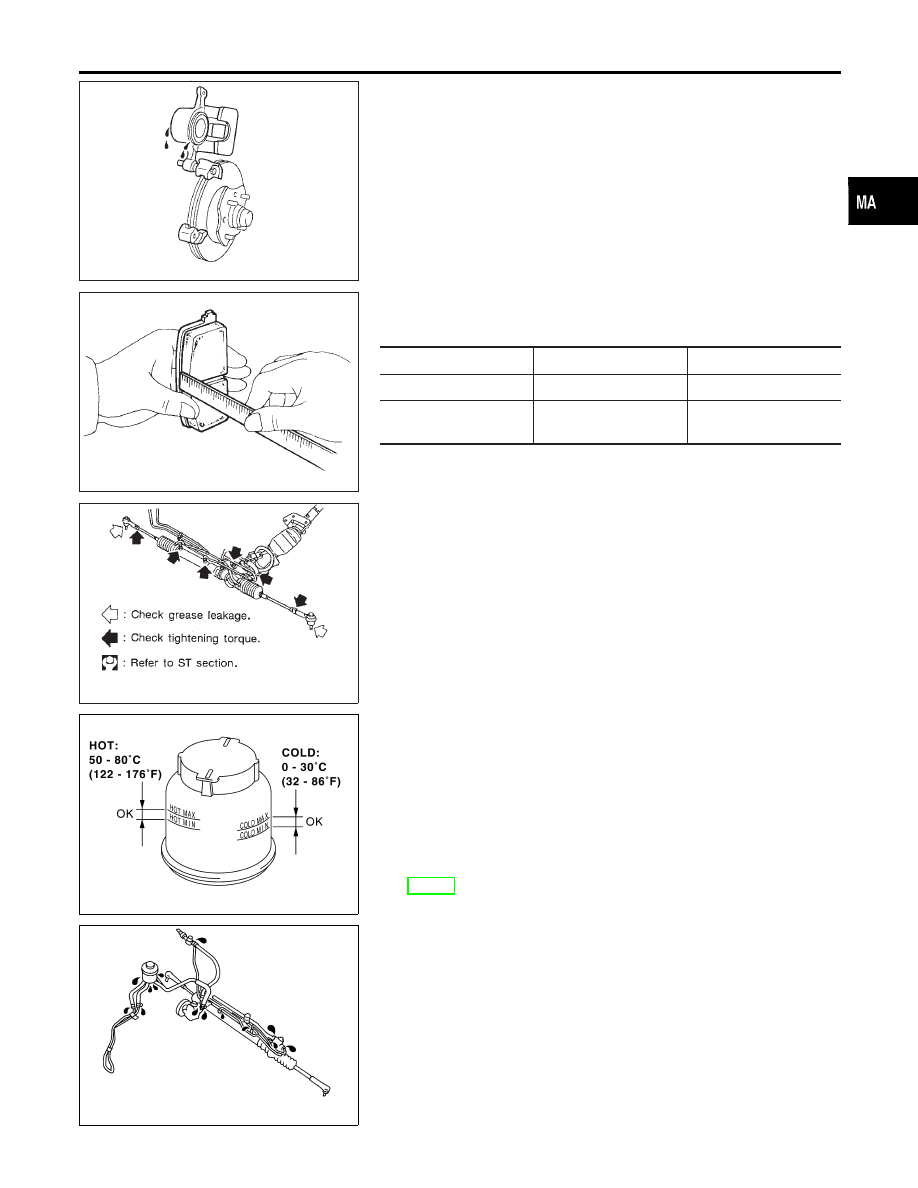

SMA922A

CALIPER

NHMA0026S02

Check for leakage.

SMA847B

PAD

NHMA0026S03

Check for wear or damage.

Unit: mm (in)

Brake model

CLZ25VC

CL9HB

Standard thickness

11 (0.43)

10 (0.39)

Minimum thickness
(Wear limit)

2.0 (0.079)

1.5 (0.059)

SMA654C

Checking Steering Gear and Linkage

NHMA0027

STEERING GEAR

NHMA0027S01

I

Check gear housing and boots for looseness, damage and
grease leakage.

I

Check connection with steering column for looseness.

STEERING LINKAGE

NHMA0027S02

Check ball joint, dust cover and other component parts for
looseness, wear, damage and grease leakage.

SST850C

Checking Power Steering Fluid and Lines

NHMA0028

Check fluid level in reservoir tank with engine off.
Use “HOT” range at fluid temperatures of 50 to 80°C (122 to 176°F)
or “COLD” range at fluid temperatures of 0 to 30°C (32 to 86°F).

CAUTION:

I

Do not overfill.

I

Recommended fluid is Genuine NISSAN PSF II or equiva-
lent.
Refer to “RECOMMENDED FLUIDS AND LUBRICANTS”,
MA-11.

SST851C

I

Check lines for improper attachment, leaks, cracks, damage,
loose connections, chafing and deterioration.

I

Check rack boots for accumulation of power steering fluid.

GI

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

CHASSIS AND BODY MAINTENANCE

Checking Disc Brake (Cont’d)

MA-25

Lubricating Locks, Hinges and Hood Latches

NHMA0029

SMA081D

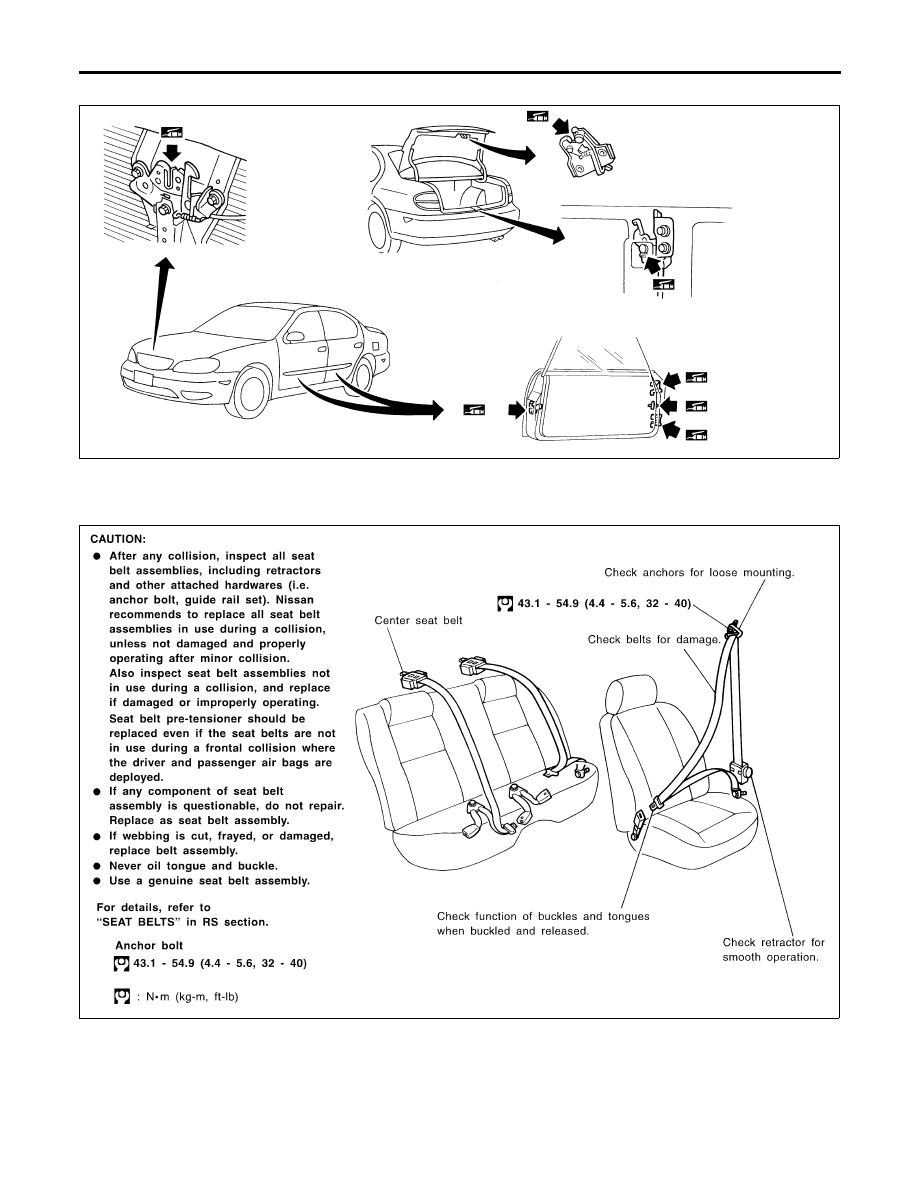

Checking Seat Belts, Buckles, Retractors,
Anchors and Adjusters

NHMA0030

SMA042DA

CHASSIS AND BODY MAINTENANCE

Lubricating Locks, Hinges and Hood Latches

MA-26

Engine Maintenance

BELT DEFLECTION AND TENSION

NHMA0031

Deflection adjustment

Unit: mm (in)

Tension adjustment*1

Unit: N (kg, lb)

Used belt

New belt

Used belt

New belt

Limit

After adjustment

Limit

After adjustment

Alternator

With air conditioner
compressor

7 (0.28)

4.2 - 4.6

(0.165 - 0.181)

3.7 - 4.1

(0.146 - 0.161)

294 (30, 66)

730 - 818

(74.5 - 83.5,

164 - 184)

838 - 926

(85.45 - 94.43,

188.4 - 208.2)

Without air condi-
tioner compressor

10 (0.39)

6.3 - 6.9

(0.248 - 0.272)

5.6 - 6.0

(0.220 - 0.236)

294 (30, 66)

730 - 818

(74.5 - 83.5,

164 - 184)

838 - 926

(85.45 - 94.43,

188.4 - 208.2)

Power steering oil pump

11 (0.43)

7.3 - 8

(0.287 - 0.315)

6.5 - 7.2

(0.256 - 0.283)

196 (20, 44)

495 - 583

(50.5 - 59.5,

111 - 131)

603 - 691

(61.5 - 70.5,

136 - 155)

Applied pushing force

98 N (10 kg, 22 lb)

—

*1: If the belt tension gauge cannot be installed at check points shown, check drive belt tension at a different location on the belt.

SPARK PLUG

NHMA0032

Platinum tipped type

Make

NGK

Type

Standard

PFR5G-11

Hot

PFR4G-11

Cold

PFR6G-11

Plug gap (Nominal)

1.1 mm (0.043 in)

Chassis and Body Maintenance

WHEEL BALANCE

NHMA0033

Maximum allowable unbalance

Dynamic (At rim flange)

10 g (0.35 oz) (one side)

Static

20 g (0.71 oz)
