4

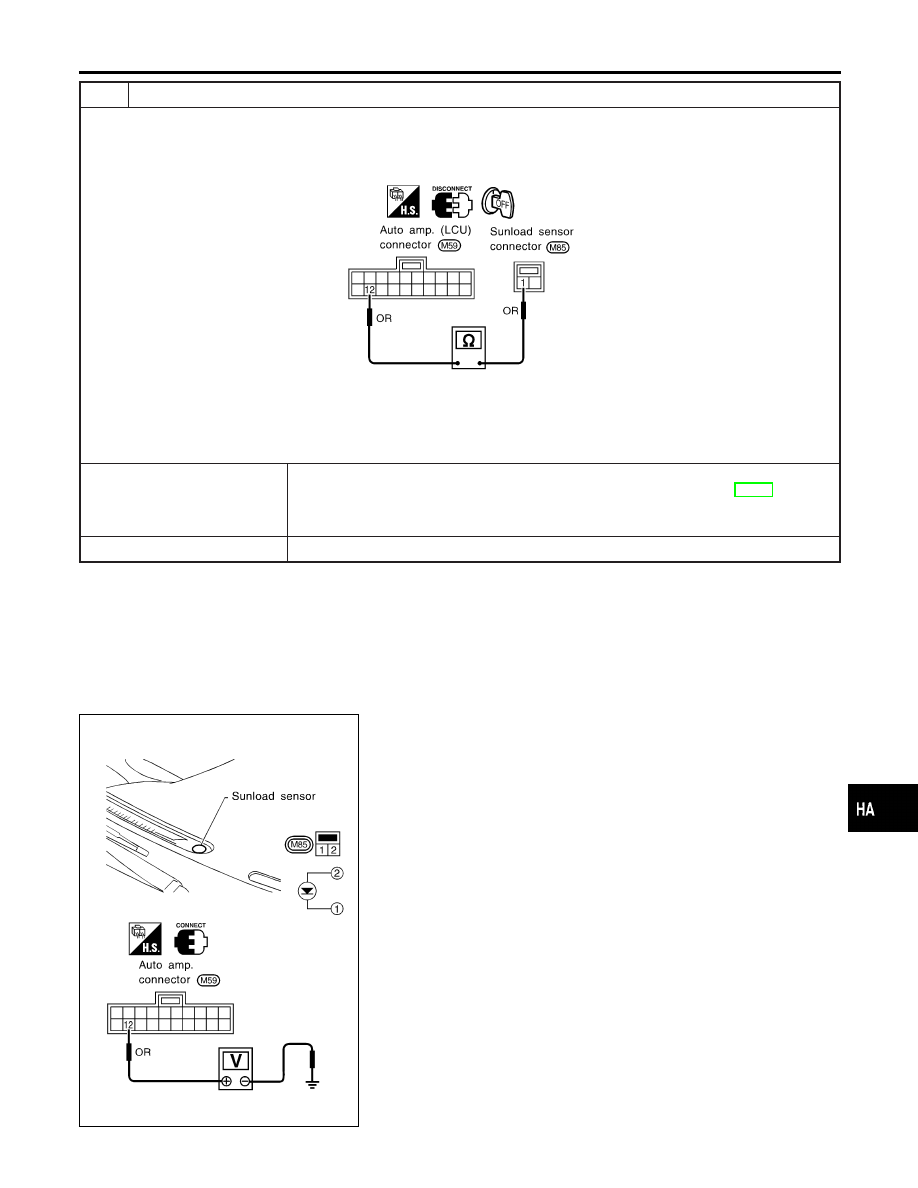

CHECK SUNLOAD SENSOR CIRCUIT BETWEEN SUNLOAD SENSOR AND AUTO AMP. (LCU)

1. Disconnect auto amp. (LCU) harness connector.
2. Check circuit continuity between sunload sensor harness terminal No. 1 and auto amp. (LCU) harness terminal No. 12.

RHA484GC

Continuity should exist.

If OK, check harness for short.

OK or NG

OK

©

1. Replace auto amp.
2. Go to “FUNCTION CONFIRMATION PROCEDURE”, “Self-diagnosis”, HA-37 and per-

form self-diagnosis STEP 2.
Confirm that code No. 20 is displayed.

NG

©

Repair harness or connector.

RHA416H

COMPONENT INSPECTION

NHHA0224

Sunload Sensor

NHHA0224S01

Measure voltage between auto amp. terminal 12 and body ground.
If NG, replace sunload sensor.

I

When checking sunload sensor, select a place where sun
shines directly on it.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Sunload Sensor Circuit (Cont’d)

HA-103

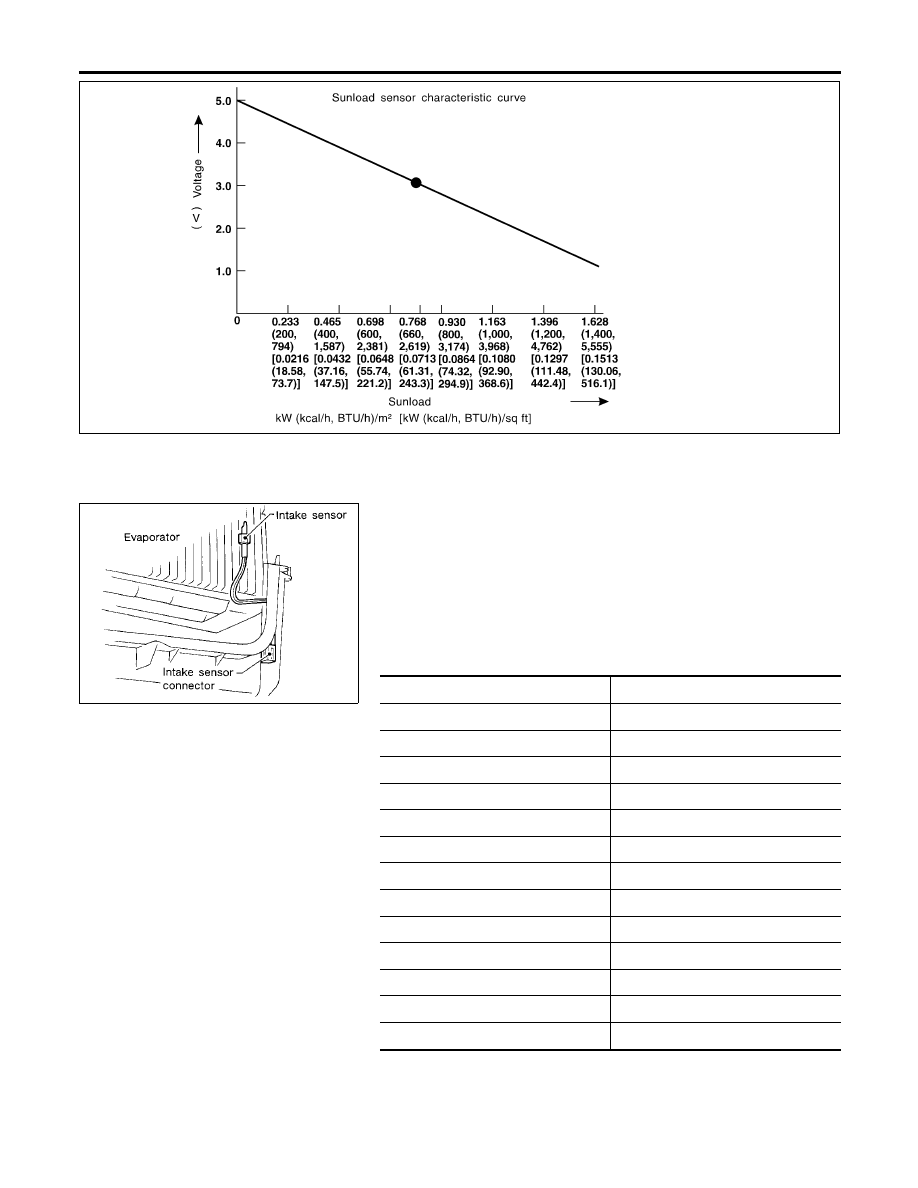

SHA930E

RHA584E

Intake Sensor Circuit

COMPONENT DESCRIPTION

NHHA0225

Intake Sensor

NHHA0225S01

The intake sensor is located on the cooling unit. It converts tem-
perature of air after it passes through the evaporator into a resis-
tance value which is then input to the auto amp.
After disconnecting intake sensor harness connector, measure
resistance between terminals 1 and 2 at sensor harness side, using
the table below.

Temperature °C (°F)

Resistance k

Ω

−15 (5)

12.73

−10 (14)

9.92

−5 (23)

7.80

0 (32)

6.19

5 (41)

4.95

10 (50)

3.99

15 (59)

3.24

20 (68)

2.65

25 (77)

2.19

30 (86)

1.81

35 (95)

1.51

40 (104)

1.27

45 (113)

1.07

If NG, replace intake sensor.

TROUBLE DIAGNOSES

Sunload Sensor Circuit (Cont’d)

HA-104

RHA056GA

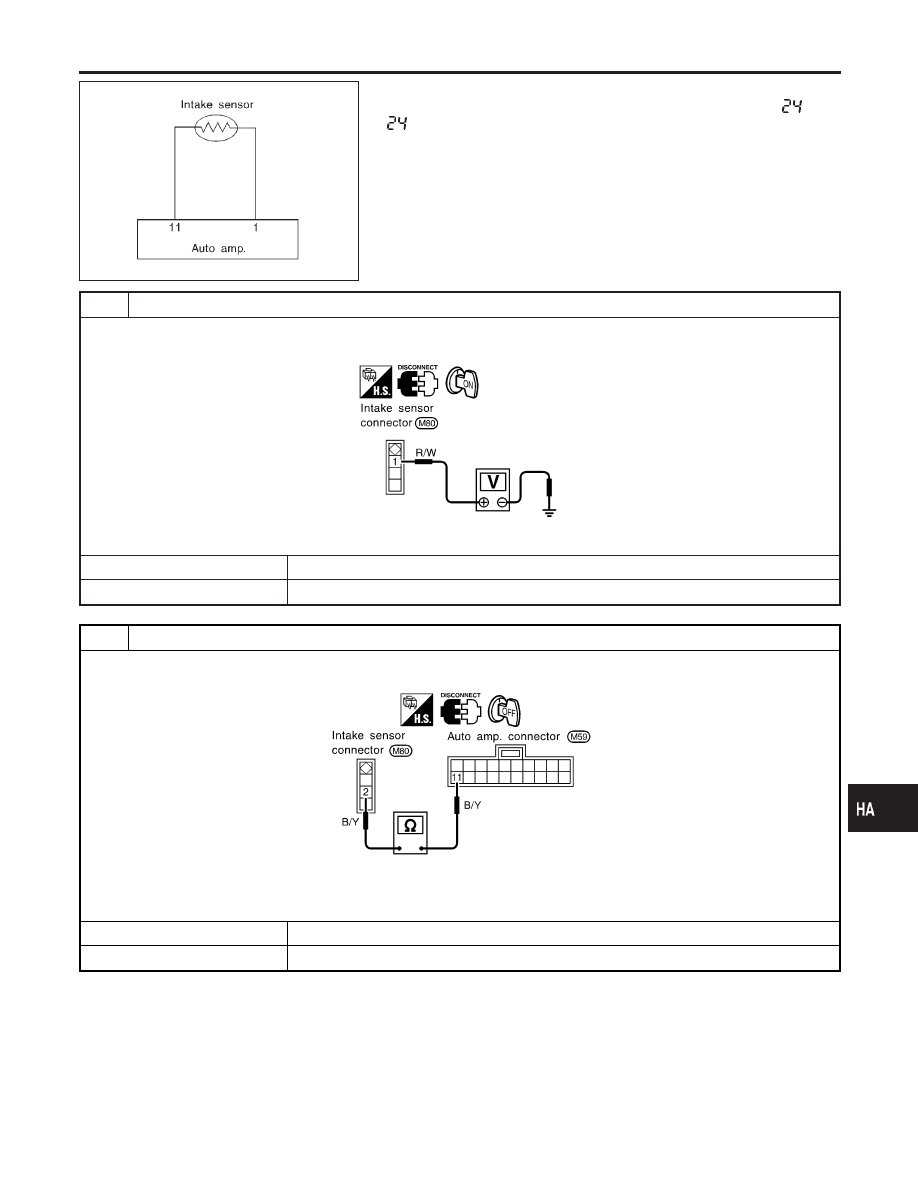

DIAGNOSTIC PROCEDURE

NHHA0226

SYMPTOM: Intake sensor circuit is open or shorted. (

or

−

is indicated on the display as a result of conducting

Self-diagnosis STEP 2.)

1

CHECK INTAKE SENSOR CIRCUIT BETWEEN INTAKE SENSOR AND BODY GROUND

Disconnect intake sensor harness connector.
Do approx. 5 volts exist between intake sensor harness terminal No. 1 and body ground?

RHA417H

Yes or No

Yes

©

GO TO 2.

No

©

GO TO 4.

2

CHECK INTAKE SENSOR CIRCUIT BETWEEN INTAKE SENSOR AND AUTO AMP. (LCU)

1. Disconnect auto amp. (LCU) harness connector.
2. Check circuit continuity between intake sensor harness terminal No. 2 and auto amp. (LCU) harness terminal No. 11.

RHA418H

Continuity should exist.

If OK, check harness for short.

OK or NG

OK

©

GO TO 3.

NG

©

Repair harness or connector.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Intake Sensor Circuit (Cont’d)

HA-105

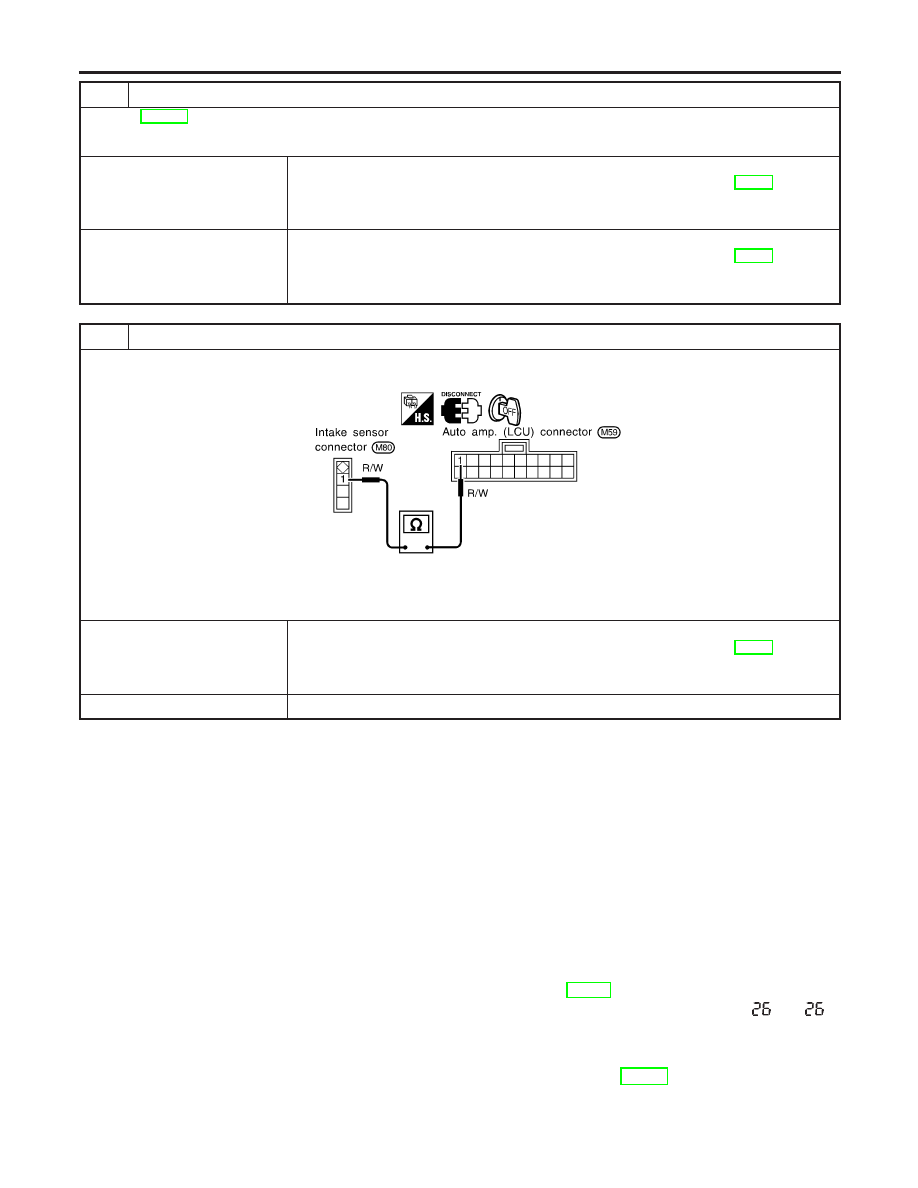

3

CHECK INTAKE SENSOR

Refer to HA-104.

OK or NG

OK

©

1. Replace auto amp.
2. Go to “FUNCTION CONFIRMATION PROCEDURE”, “Self-diagnosis”, HA-37 and per-

form self-diagnosis STEP 2.
Confirm that code No. 20 is displayed.

NG

©

1. Replace intake sensor.
2. Go to “FUNCTION CONFIRMATION PROCEDURE”, “Self-diagnosis”, HA-37 and per-

form self-diagnosis STEP 2.
Confirm that code No. 20 is displayed.

4

CHECK INTAKE SENSOR CIRCUIT BETWEEN INTAKE SENSOR AND AUTO AMP. (LCU)

1. Disconnect auto amp. (LCU) harness connector.
2. Check circuit continuity between intake sensor harness terminal No. 1 and auto amp. (LCU) harness terminal No. 1.

RHA419H

Continuity should exist.

If OK, check harness for short.

OK or NG

OK

©

1. Replace auto amp.
2. Go to “FUNCTION CONFIRMATION PROCEDURE”, “Self-diagnosis”, HA-37 and per-

form self-diagnosis STEP 2.
Confirm that code No. 20 is displayed.

NG

©

Repair harness or connector.

Air Mix Door Motor PBR Circuit

DIAGNOSTIC PROCEDURE

NHHA0227

For description of air mix door motor, mode door motor and intake
door motor circuit, refer to HA-61.
SYMPTOM: If PBR circuit is open or shorted. (−

or

is

indicated on the display as a result of conducting Self-diag-
nosis STEP 2.)
Perform diagnostic procedure for air mix door motor, mode
door motor and intake. Refer to HA-55.
