Infiniti I30 (A33). Manual - part 534

2

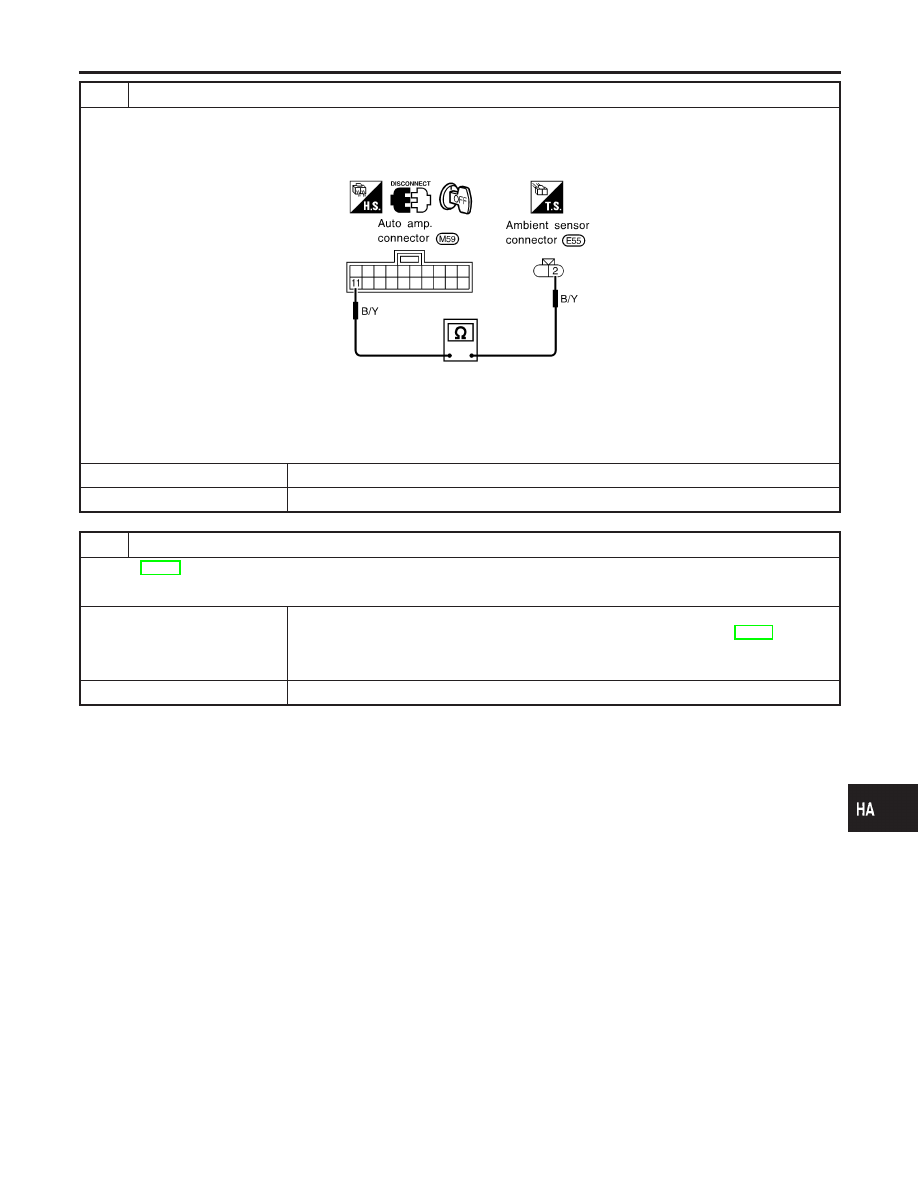

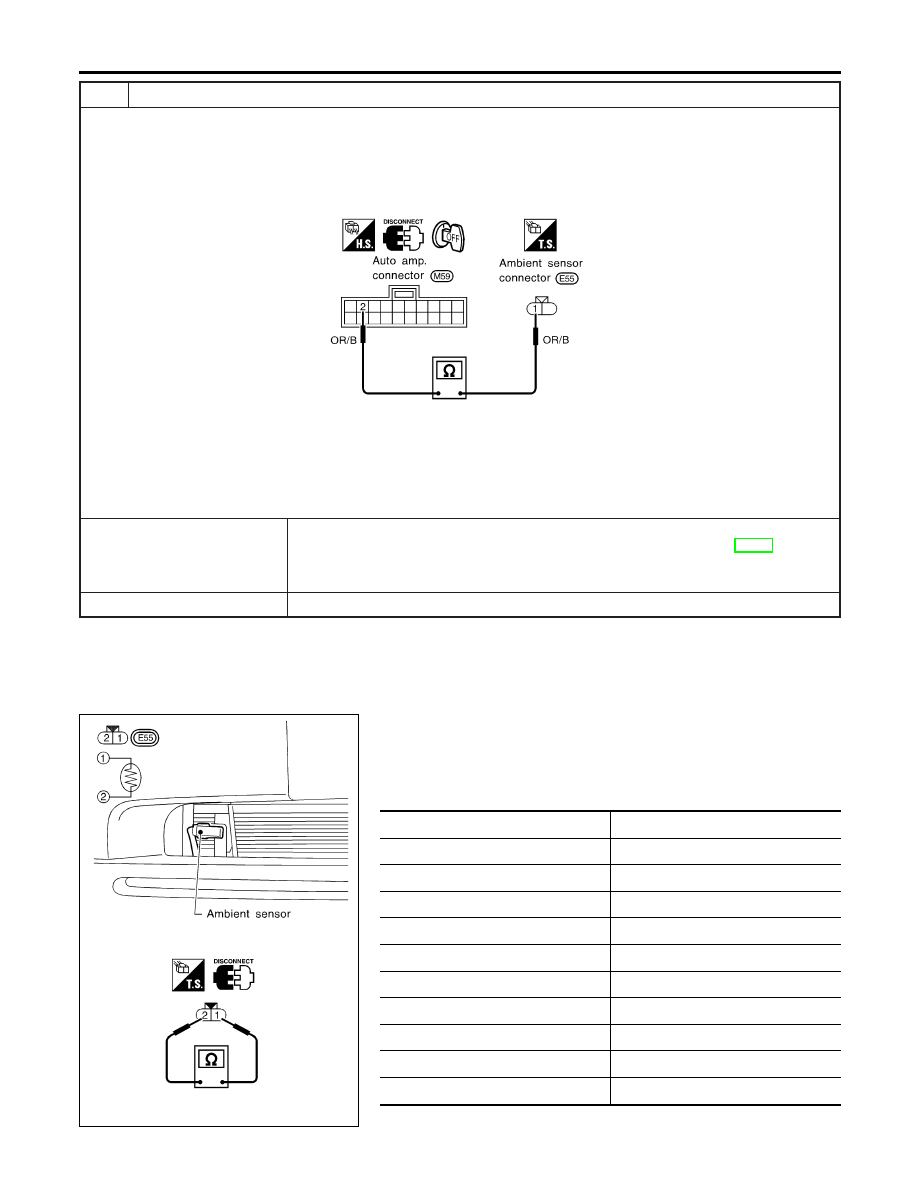

CHECK AMBIENT SENSOR CIRCUIT BETWEEN AMBIENT SENSOR AND AUTO AMP. (LCU)

1. Disconnect auto amp. (LCU) harness connector.
2. Check circuit continuity between ambient sensor harness terminal No. 2 and auto amp. (LCU) harness terminal No. 11.

RHA475GC

Continuity should exist.

If OK, check harness for short.

OK or NG

OK

©

GO TO 3.

NG

©

Repair harness or connector.

3

CHECK AMBIENT SENSOR

Refer to HA-96.

OK or NG

OK

©

1. Replace auto amp. (LCU).
2. Go to “FUNCTION CONFIRMATION PROCEDURE”, “Self-diagnosis”, HA-37 and per-

form self-diagnosis STEP 2.
Confirm that code No. 20 is displayed.

NG

©

Replace ambient sensor.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Ambient Sensor Circuit (Cont’d)

HA-95

4

CHECK AMBIENT SENSOR CIRCUIT BETWEEN AMBIENT SENSOR AND AUTO AMP. (LCU)

1. Disconnect auto amp. (LCU) harness connector.
2. Check circuit continuity between ambient sensor harness terminal No. 1 and auto amp. (LCU) harness terminal No. 2.

SHA374F

Continuity should exist.

If OK, check harness for short.

OK or NG

OK

©

1. Replace auto amp. (LCU).
2. Go to “FUNCTION CONFIRMATION PROCEDURE”, “Self-diagnosis”, HA-37 and per-

form self-diagnosis STEP 2.
Confirm that code No. 20 is displayed.

NG

©

Repair harness or connector.

RHA411H

COMPONENT INSPECTION

NHHA0217

Ambient Sensor

NHHA0217S01

After disconnecting ambient sensor harness connector, measure
resistance between terminals 2 and 1 at sensor harness side, using
the table below.

Temperature °C (°F)

Resistance k

Ω

−15 (5)

12.73

−10 (14)

9.92

−5 (23)

7.80

0 (32)

6.19

5 (41)

4.95

10 (50)

3.99

15 (59)

3.24

20 (68)

2.65

25 (77)

2.19

30 (86)

1.81

TROUBLE DIAGNOSES

Ambient Sensor Circuit (Cont’d)

HA-96

Temperature °C (°F)

Resistance k

Ω

35 (95)

1.51

40 (104)

1.27

45 (113)

1.07

If NG, replace ambient sensor.

RHA412H

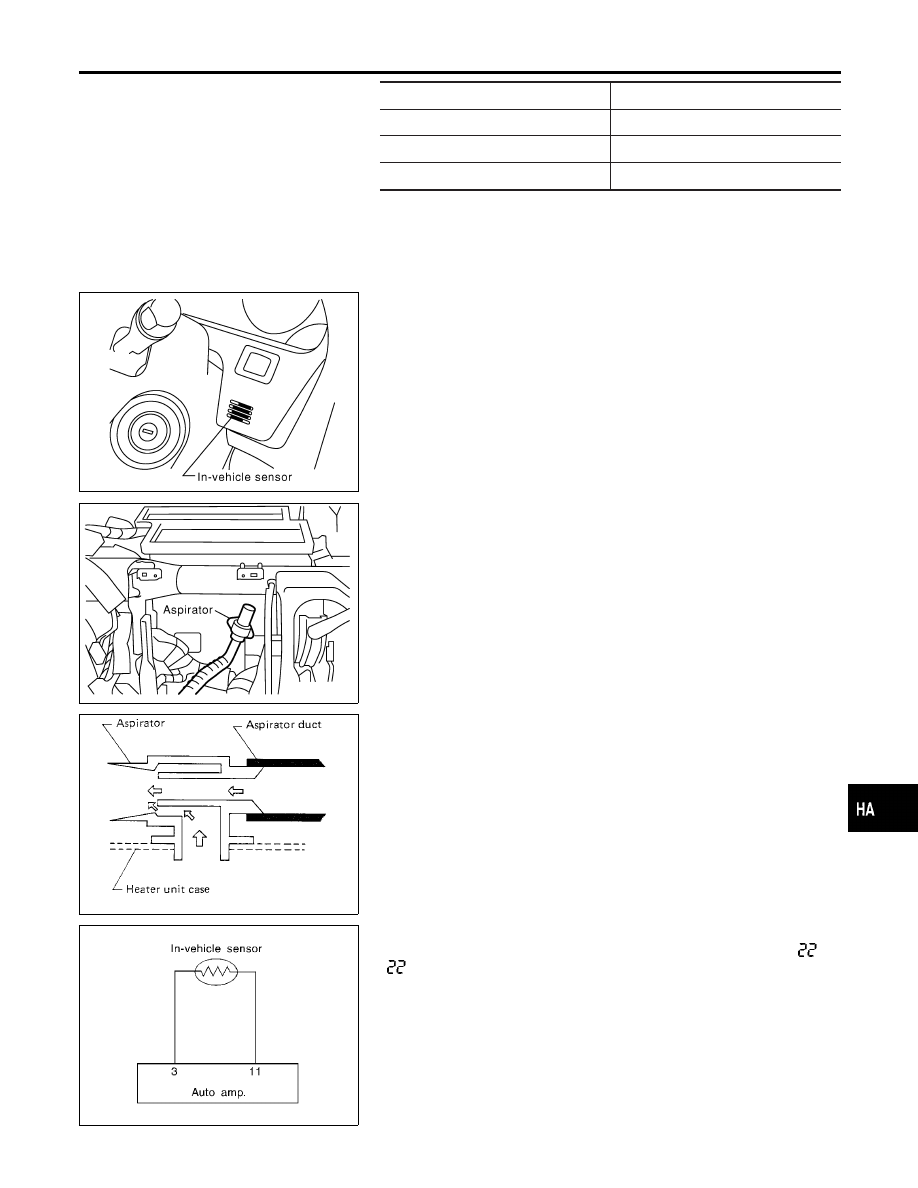

In-vehicle Sensor Circuit

COMPONENT DESCRIPTION

NHHA0218

In-vehicle sensor

NHHA0218S01

The in-vehicle sensor is located on instrument lower panel. It con-
verts variations in temperature of compartment air drawn from the
aspirator into a resistance value. It is then input into the auto
amplifier.

RHA413H

RHA482A

Aspirator

NHHA0218S02

The aspirator is located in front of heater unit. It produces vacuum
pressure due to air discharged from the heater unit, continuously
taking compartment air in the aspirator.

RHA056GB

DIAGNOSTIC PROCEDURE

NHHA0219

SYMPTOM: In-vehicle sensor circuit is open or shorted. (

or

−

is indicated on the display as a result of conducting Self-

diagnosis STEP 2.)

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Ambient Sensor Circuit (Cont’d)

HA-97

1

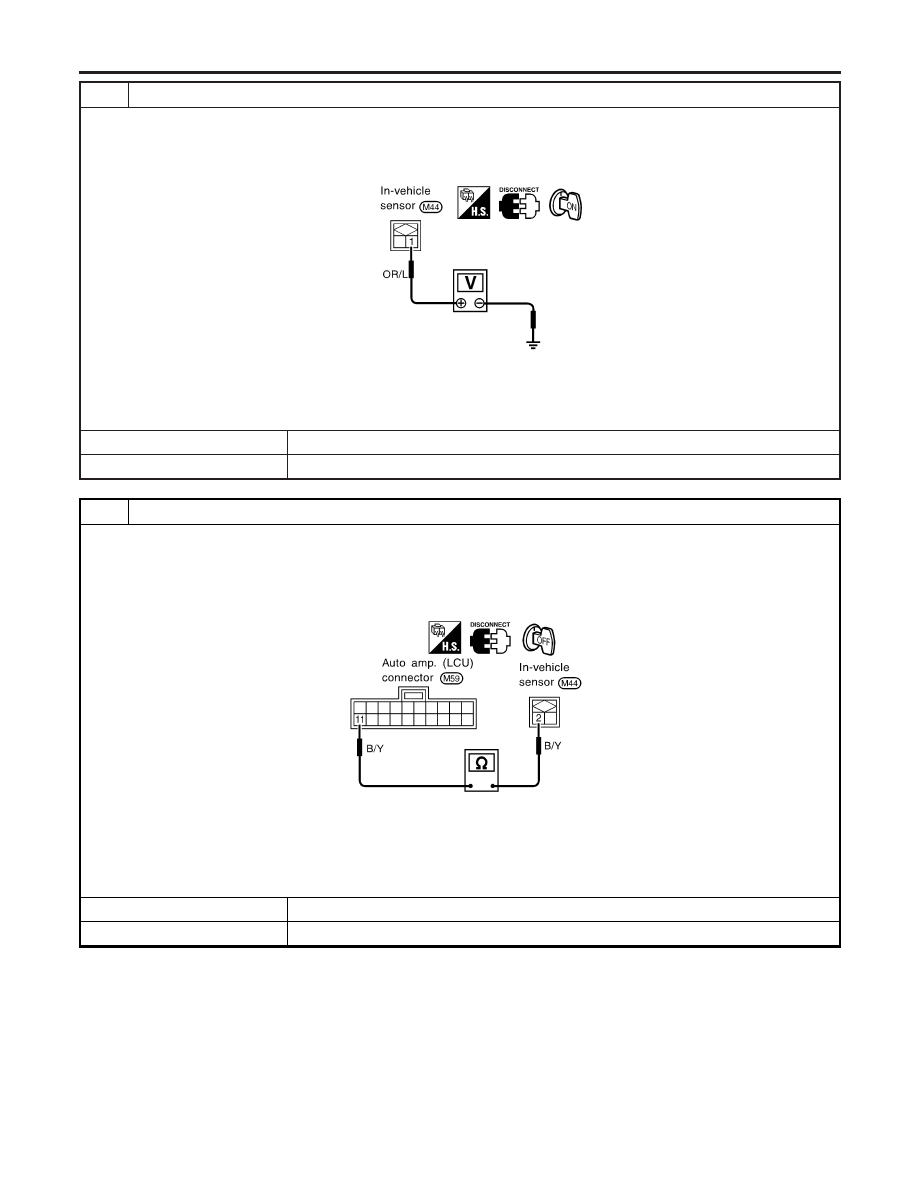

CHECK IN-VEHICLE SENSOR CIRCUIT BETWEEN IN-VEHICLE SENSOR AND BODY GROUND

Disconnect in-vehicle sensor harness connector.
Do approx. 5 volts exist between in-vehicle sensor harness terminal No. 1 and body ground?

SHA318F

Yes or No

Yes

©

GO TO 2.

No

©

GO TO 4.

2

CHECK IN-VEHICLE SENSOR CIRCUIT BETWEEN IN-VEHICLE SENSOR AND AUTO AMP. (LCU)

1. Disconnect auto amp. (LCU) harness connector.
2. Check circuit continuity between in-vehicle sensor harness terminal No. 2 and auto amp. (LCU) harness terminal No.

11.

RHA478GC

Continuity should exist.

If OK, check harness for short.

OK or NG

OK

©

GO TO 3.

NG

©

Repair harness or connector.

TROUBLE DIAGNOSES

In-vehicle Sensor Circuit (Cont’d)

HA-98
