SEM934E

8.

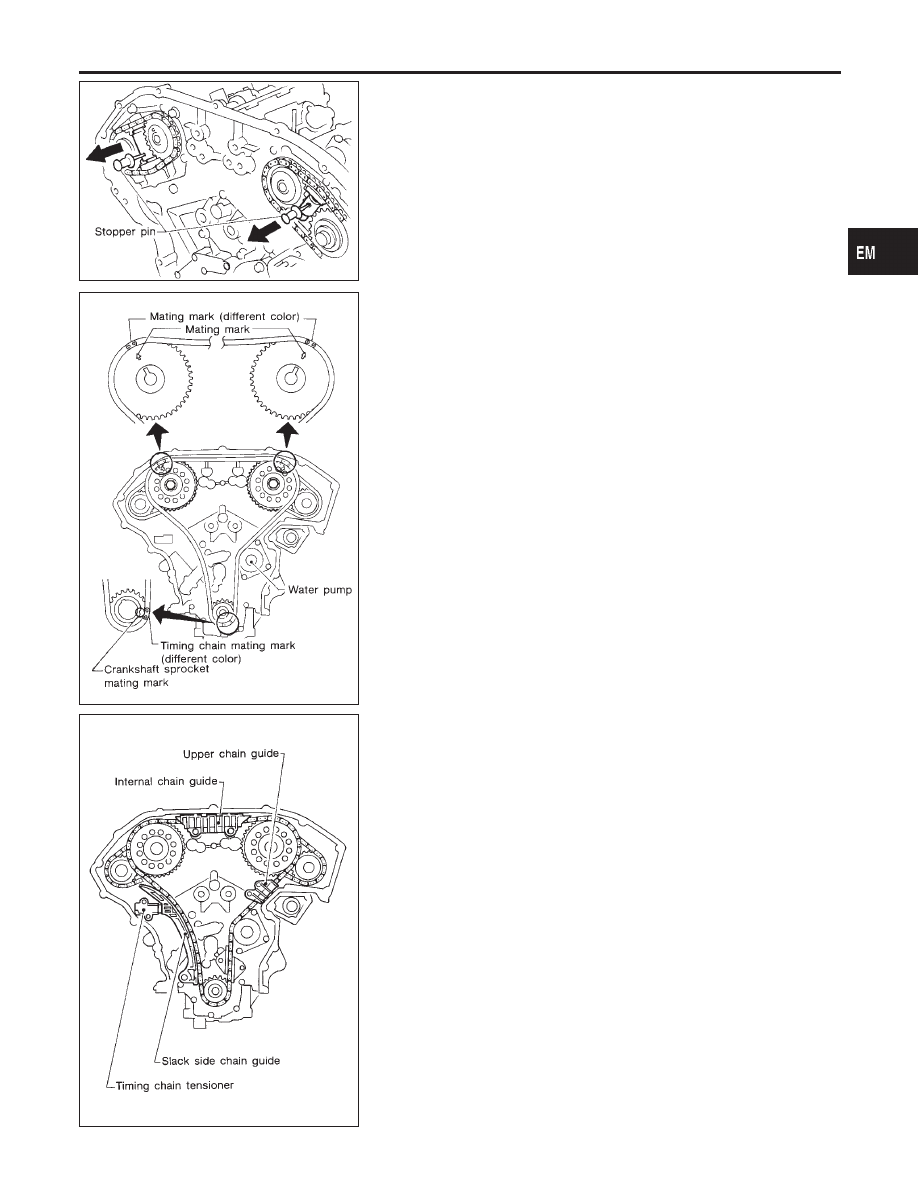

Remove RH and LH camshaft chain tensioner stopper pins.

SEM163F

9.

Align mating mark on crankshaft sprocket with matchmark on
chain as shown.

10. Attach lower timing chain on the water pump sprocket.
11. Install RH and LH camshaft sprockets 1ST onto camshafts by

matching sprocket dowel grooves with camshaft.

12. Tighten RH and LH camshaft sprocket 1ST bolts.

I

Lubricate threads and seat surfaces of the bolts with new
engine oil.

13. Install timing chain. Make sure that mating marks on crank-

shaft sprocket and RH and LH camshaft sprockets are aligned
with matchmarks on timing chain.

SEM919E

14. Install internal chain guide.
15. Install upper chain guide and slack side chain guide.

GI

MA

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TIMING CHAIN

Installation (Cont’d)

EM-31

SEM967F

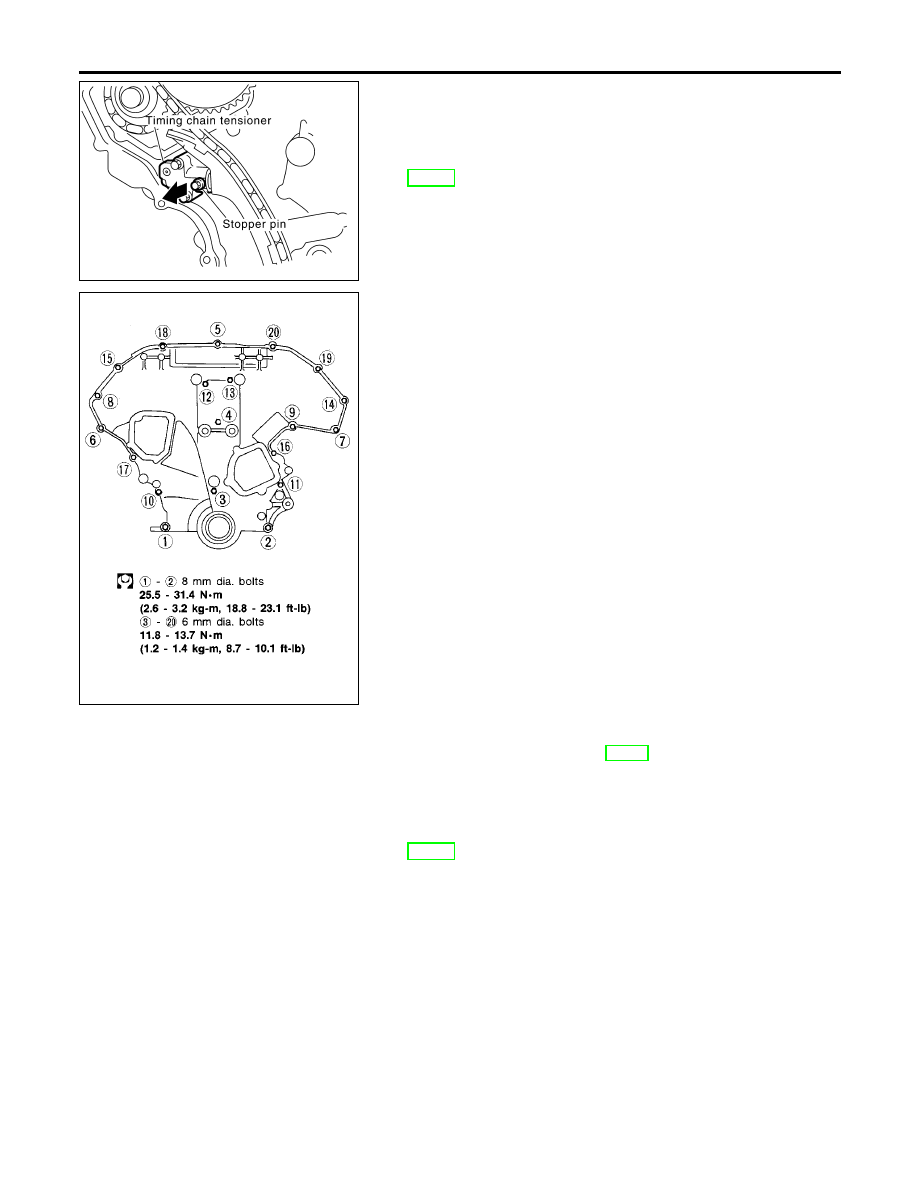

16. Install timing chain tensioner, then remove the stopper pin.

I

When installing the timing chain tensioner, engine oil
should be applied to the oil hole and tensioner.

17. Apply liquid gasket to front timing chain case.

I

Refer to “POSITION FOR APPLYING LIQUID GASKET”,
EM-20.

I

Before installation, wipe off the protruding sealant.

SEM938E

18. Install rear case pin into dowel pin hole on front timing chain

case.

19. Tighten bolts to the specified torque in order shown in the fig-

ure.

I

Leave the bolts unattended for 30 minutes or more after
tightening.

20. Apply liquid gasket to water pump cover.

I

Apply a continuous bead of liquid gasket to mating surface of
water pump cover. Refer to LC-13, “Water Pump Installation”.

21. Install water pump cover.
22. Apply liquid gasket to RH and LH rocker covers.

I

Use genuine liquid gasket or equivalent.

I

Refer to “POSITION FOR APPLYING LIQUID GASKET”,
EM-20.

TIMING CHAIN

Installation (Cont’d)

EM-32

SEM941EA

SEM942EB

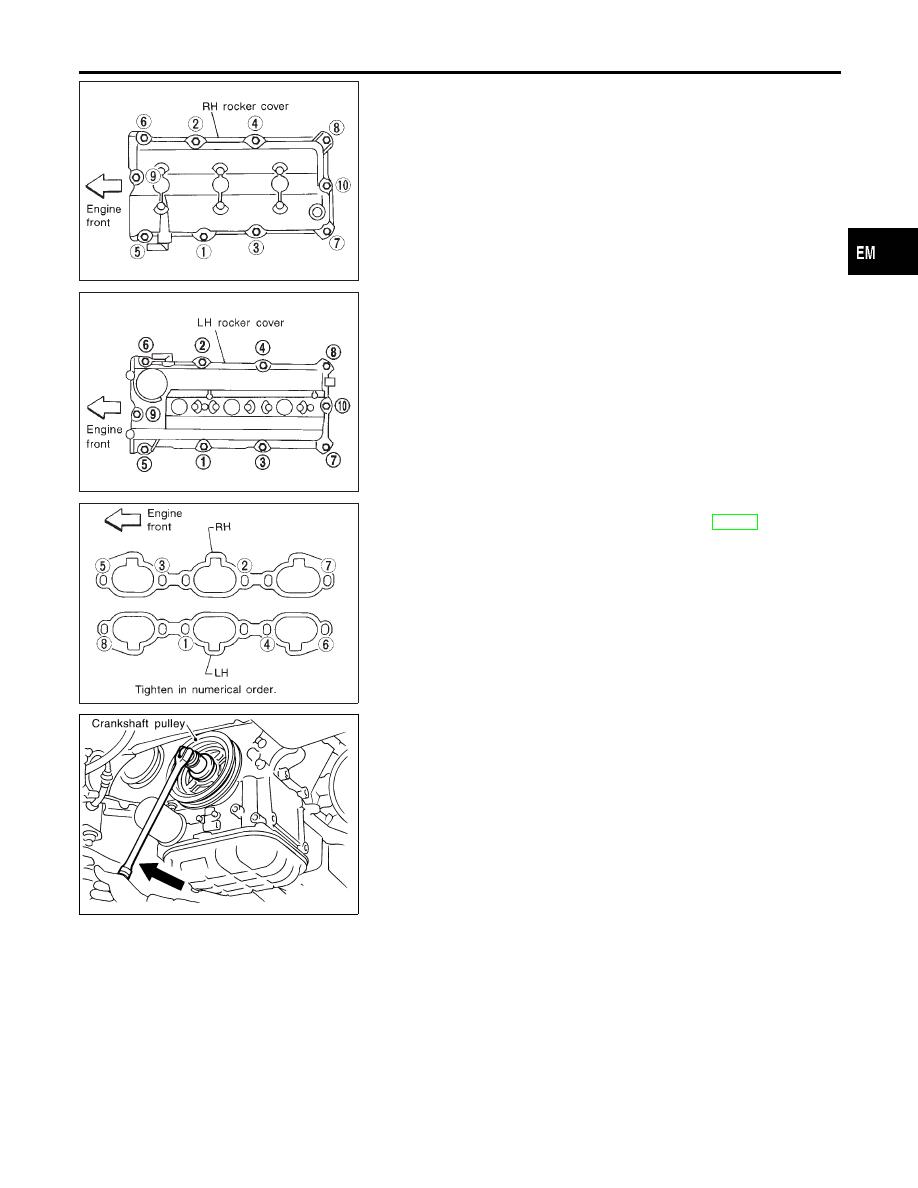

23. Install RH and LH rocker covers.

Rocker cover tightening procedure:

I

Tighten in numerical order as shown in the figure.

a.

Tighten bolts 1 to 10 in that order to 6.9 to 8.8 N·m (0.7 to 0.9
kg-m, 61 to 78 in-lb).

b.

Then tighten bolts 1 to 10 as indicated in figure to 6.9 to 8.8
N·m (0.7 to 0.9 kg-m, 61 to 78 in-lb).

SEM944E

24. Install intake manifold. Tighten intake manifold nuts and bolts.

Refer to “TIGHTENING PROCEDURES”, EM-11.

25. Install fuel tube assembly.
26. Install intake manifold collector gasket.
27. Install intake manifold collector supports and intake manifold

collector bolt.

28. Install RH and LH ignition coils.
29. Install rocker cover ornament on left side.

SEM968F

30. Install crankshaft pulley to crankshaft.

I

Lubricate thread and seat surface of the bolt with new
engine oil.

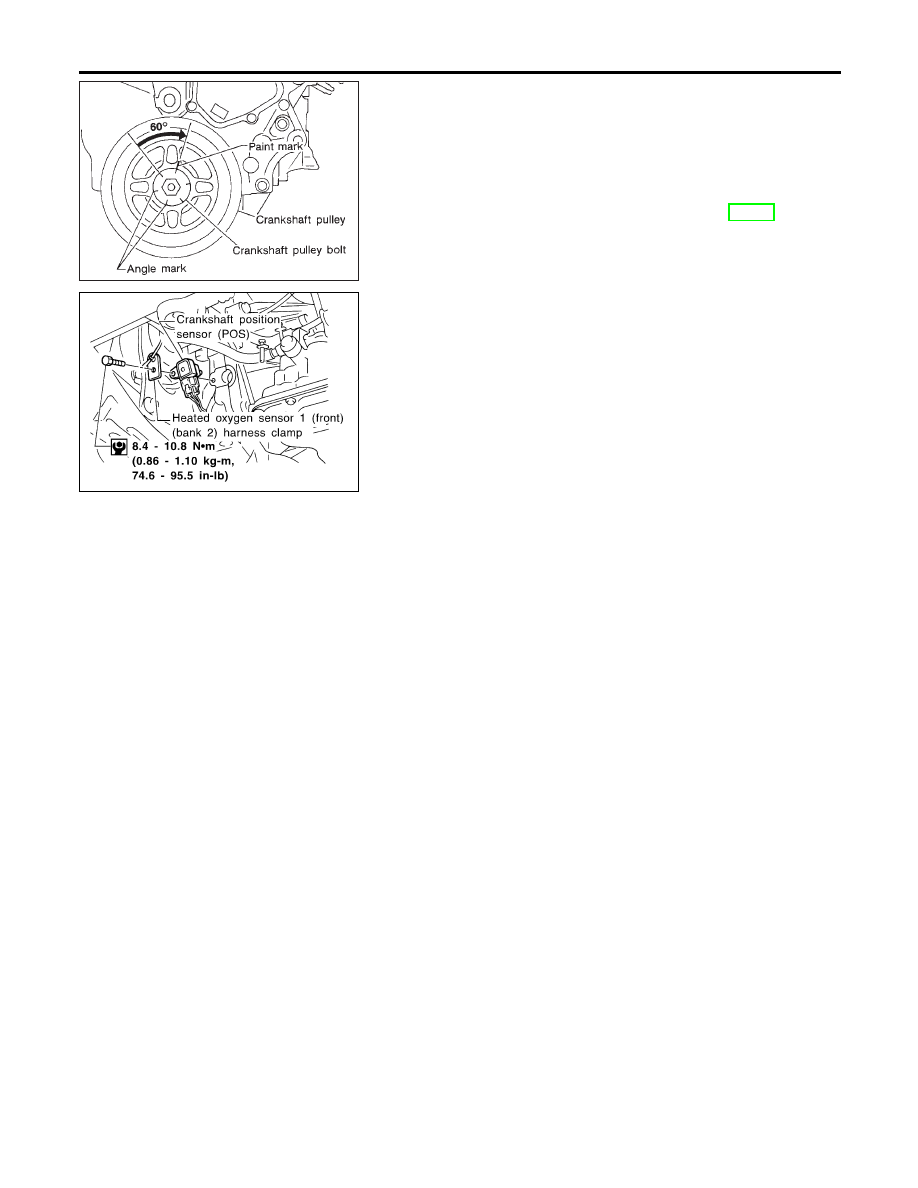

a.

Tighten to 39 to 49 N·m (4.0 to 5.0 kg-m, 29 to 36 ft-lb).

b.

Put a paint mark on the crankshaft pulley.

c.

Again tighten by turning 60° to 66°, about the angle from one
hexagon bolt head corner to another.

GI

MA

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TIMING CHAIN

Installation (Cont’d)

EM-33

SEM963E

SEM222FD

31. Install camshaft position sensor (PHASE), crankshaft position

sensors (REF)/(POS) and heated oxygen sensor 1 (front)
(bank 2) harness clamp.

I

Make sure that crankshaft position sensor (POS) and
heated oxygen sensor 1 (front) (bank 2) harness clamp are
installed correctly as shown in figure.

32. Reinstall removed parts in reverse order of removal.

I

When installing fuel tube assembly. Refer to EC-51, “Injector
Removal and Installation”.

I

After starting engine, keep idling for three minutes. Then
rev engine up to 3,000 rpm under no load to purge air from
the high-pressure chamber of the chain tensioners. The
engine may produce a rattling noise. This indicates that
air still remains in the chamber and is not a matter of
concern.
