NAVIGATION SYSTEM

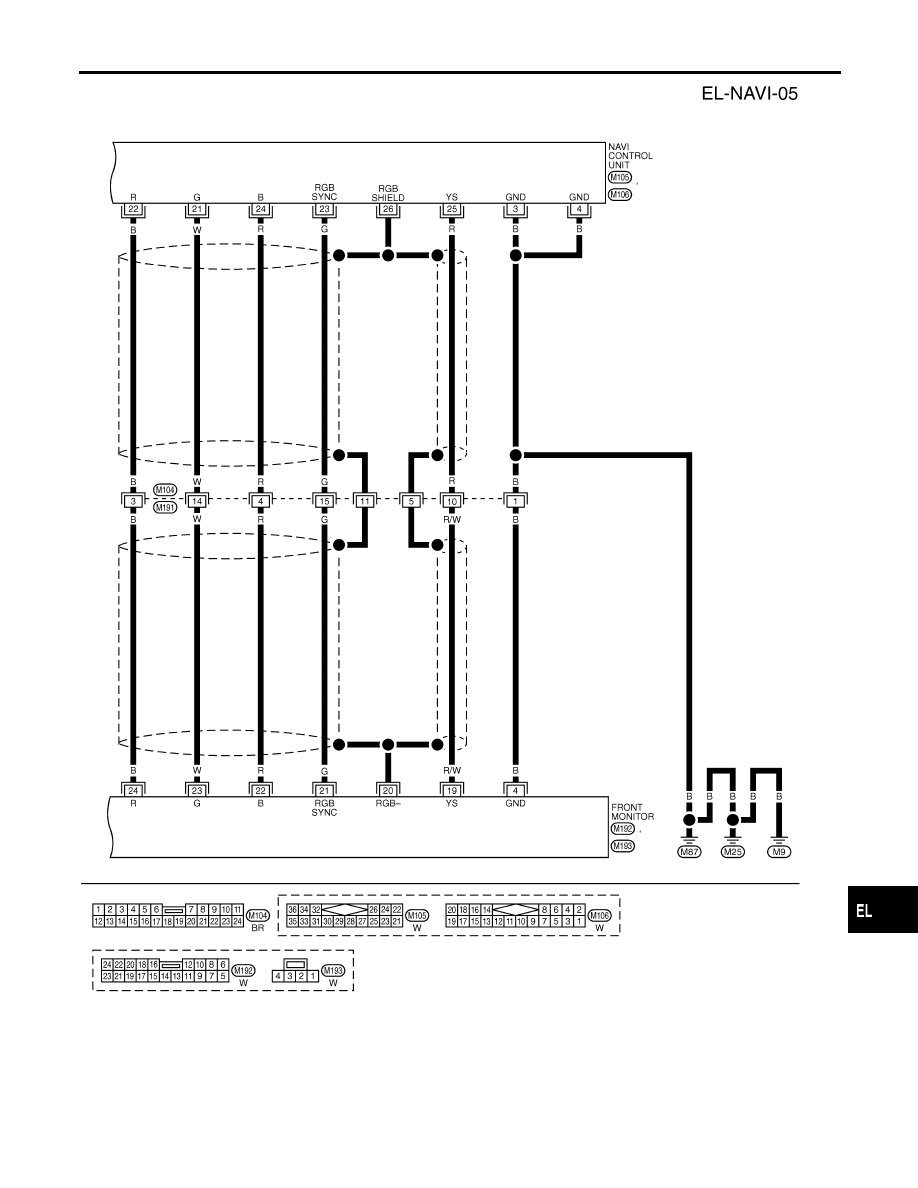

Wiring Diagram — NAVI — (Cont’d)

EL-481

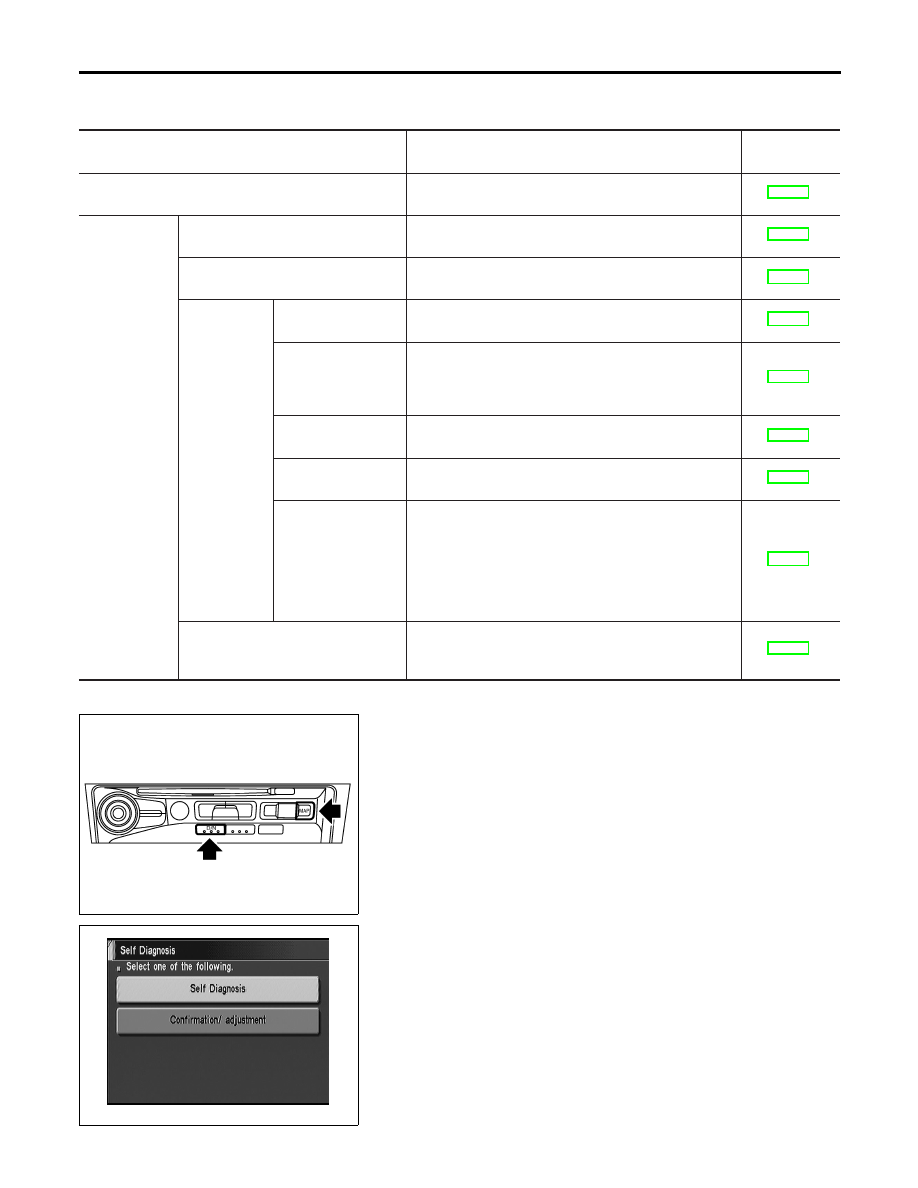

Self-diagnosis Mode

NHEL0299

APPLICATION ITEMS

NHEL0299S01

Mode

Description

Reference

page

Self Diagnosis

Self-diagnosis for Navigation, Display and GPS Antenna
connection.

EL-483

Confirmation/
adjustment

Diagnose the Display

Color and gray gradation of display can be checked in
this mode.

EL-491

Diagnosis for Signals from the Car

Several input signals to NAVI control unit, can be moni-
tored in this mode.

EL-489

Navigation

Check the map CD-
ROM version

The version (parts number) of inserted CD-ROM can be
checked in this model.

EL-490

Error history

Diagnosis results previously stored in the memory
(before turning ignition switch ON) are displayed in this
mode. Time and location when/where the errors
occurred are also displayed.

EL-485

Longitude & Latitude

Display the map. Use the joystick to adjust position. Lon-
gitude and latitude will be displayed.

EL-492

Adjust the Angle

Turning angle of the vehicle on the display can be
adjusted in this mode.

EL-493

Speed Calibration

Under ordinary conditions, the navigation system dis-
tance measuring function will automatically compensate
for minute decreases in wheel and tire diameter caused
by tire wear or low pressure. Speed calibration immedi-
ately restores system accuracy in cases such as when
distance calibration is needed because of the use of tire
chains in inclement weather.

EL-494

Initialize Location

This mode is for initializing the current location. Use
when the vehicle is transported a long distance on a
trailer, etc.

EL-495

SEL631X

HOW TO PERFORM SELF-DIAGNOSIS MODE

NHEL0299S02

1.

Start the engine.

2.

Push “OPEN/CLOSE” switch and then open the display.

3.

Push both of “MAP” and “D/N” switches at the same time for
more than five seconds.

SEL527X

4.

Select “Self Diagnosis” or “Confirmation/ adjustment”.

I

For further procedure, refer to the following pages which
describe each application item of the self-diagnosis mode.

NAVIGATION SYSTEM

Self-diagnosis Mode

EL-482

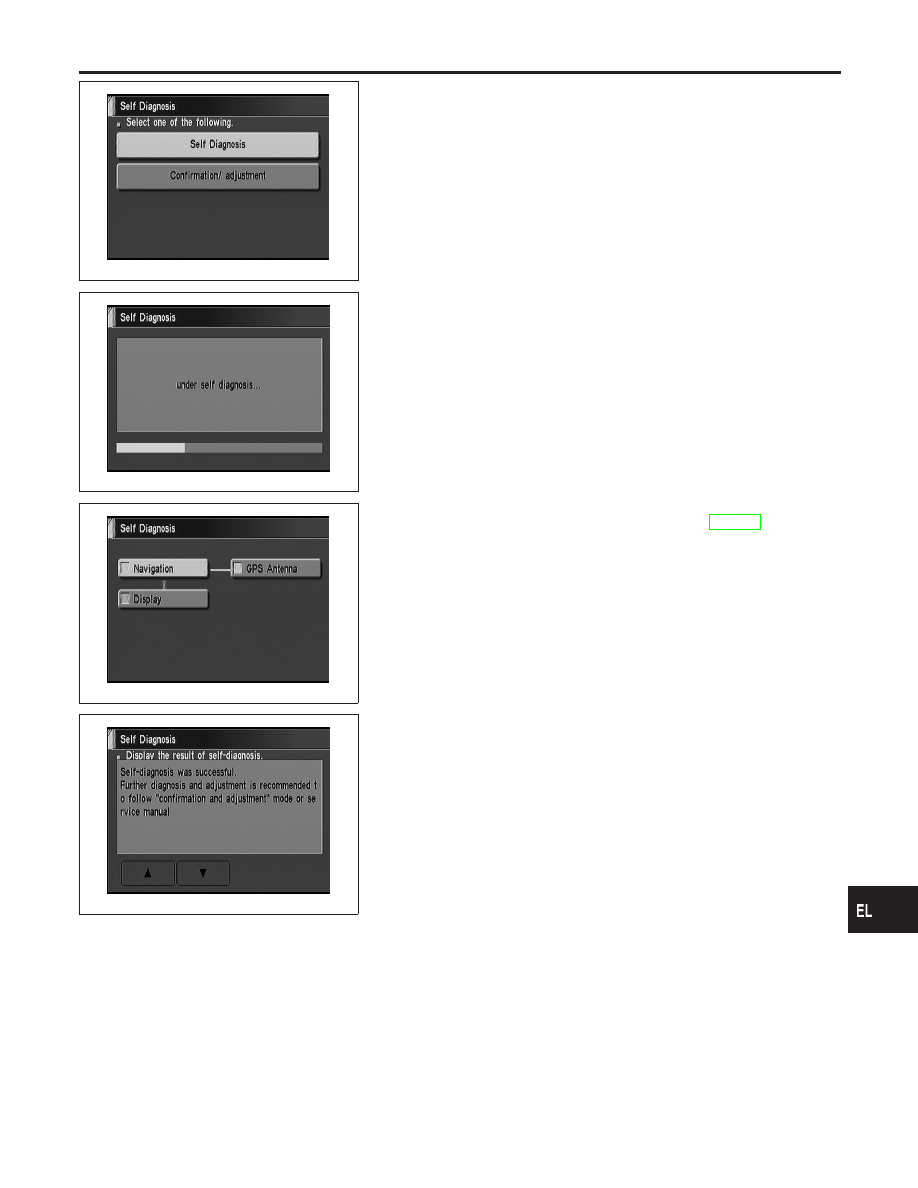

SEL527X

“Self Diagnosis”

NHEL0299S0201

1.

Start the engine.

2.

Push “OPEN/CLOSE” switch and then open the display.

3.

Push both “MAP” and “D/N” switches at the same time for more
than 5 seconds.

4.

Select “Self Diagnosis”.

SEL528X

5.

Self-diagnosis will be performed.

SEL529X

6.

Diagnosis results will be displayed. Diagnosis results are indi-
cated by display color. For details refer to EL-484, “SELF-DI-
AGNOSIS RESULTS”.

SEL530X

To obtain detailed diagnosis results on the screen, touch “Naviga-
tion” or “Display” or “GPS Antenna”.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

Self-diagnosis Mode (Cont’d)

EL-483

SELF-DIAGNOSIS RESULTS

=NHEL0299S03

Diagnosed

item

Displayed

color

Detailed result

Description

Diagnoses/service procedure

Recheck system at each check or

replacement (When malfunction is

eliminated, further repair work is

not required.)

“GPS
Antenna”
(GPS
antenna
connection)

Green

—

GPS antenna is connected to NAVI
control unit correctly.

—

Yellow

Connection to the follow-
ing unit is abnormal. See
the Service Manual for
further diagnosis.

GPS antenna connection error is
detected.

1. Check GPS antenna feeder cable

connection at NAVI control unit.

2. Visually check GPS antenna

feeder cable. If NG, replace GPS
antenna assembly.

3. Replace GPS antenna.

“Navigation”

Green

—

No failure is detected.

—

Red

[*** is abnormal.]

NAVI control unit is malfunctioning.

Replace NAVI control unit.

Gray

Self-diagnosis for CD-
ROM DRIVER of NAVI
was not conducted due to
no insertion of CD-ROM.

Any CD-ROM is not inserted or
NAVI control unit is malfunctioning.

1. Confirm that map CD-ROM is not

inserted into NAVI control unit.

2. Replace NAVI control unit.

Yellow

CD-ROM or CD-ROM
DRIVER of NAVI is
abnormal. See the Ser-
vice Manual for further
diagnosis.

NAVI control unit judges that
inserted CD-ROM is malfunctioning.
Map CD-ROM or CD-ROM driver of
the unit is malfunctioning.

1. Confirm the disc is installed cor-

rectly (not up side down.)

2. Perform “Check the Map

CD-ROM version MODE” in
EL-490 to confirm whether cor-
rect CD-ROM is inserted or not.

3. Check the disc surface. Are there

any scratches, abrasions or pits
on the surface?

4. Replace the CD-ROM.
5. Replace NAVI control unit.

CD-ROM is abnormal.
Please check the disc.

Inserted map CD-ROM can not be
read.
Map CD-ROM or CD-ROM driver of
the unit is malfunctioning.

Connection to the follow-
ing unit is abnormal. See
the Service Manual for
further diagnosis.

GPS antenna connection error is
detected.

1. Check GPS antenna feeder cable

connection at NAVI control unit.

2. Visually check GPS antenna

feeder cable. If NG, replace GPS
antenna assembly.

3. Replace GPS antenna.

NOTE:
Connection between NAVI control unit and display unit should be
normal. Therefore, “Display connection error” will not occur when
the display can be opened or closed properly.
