Infiniti I30 (A33). Manual - part 452

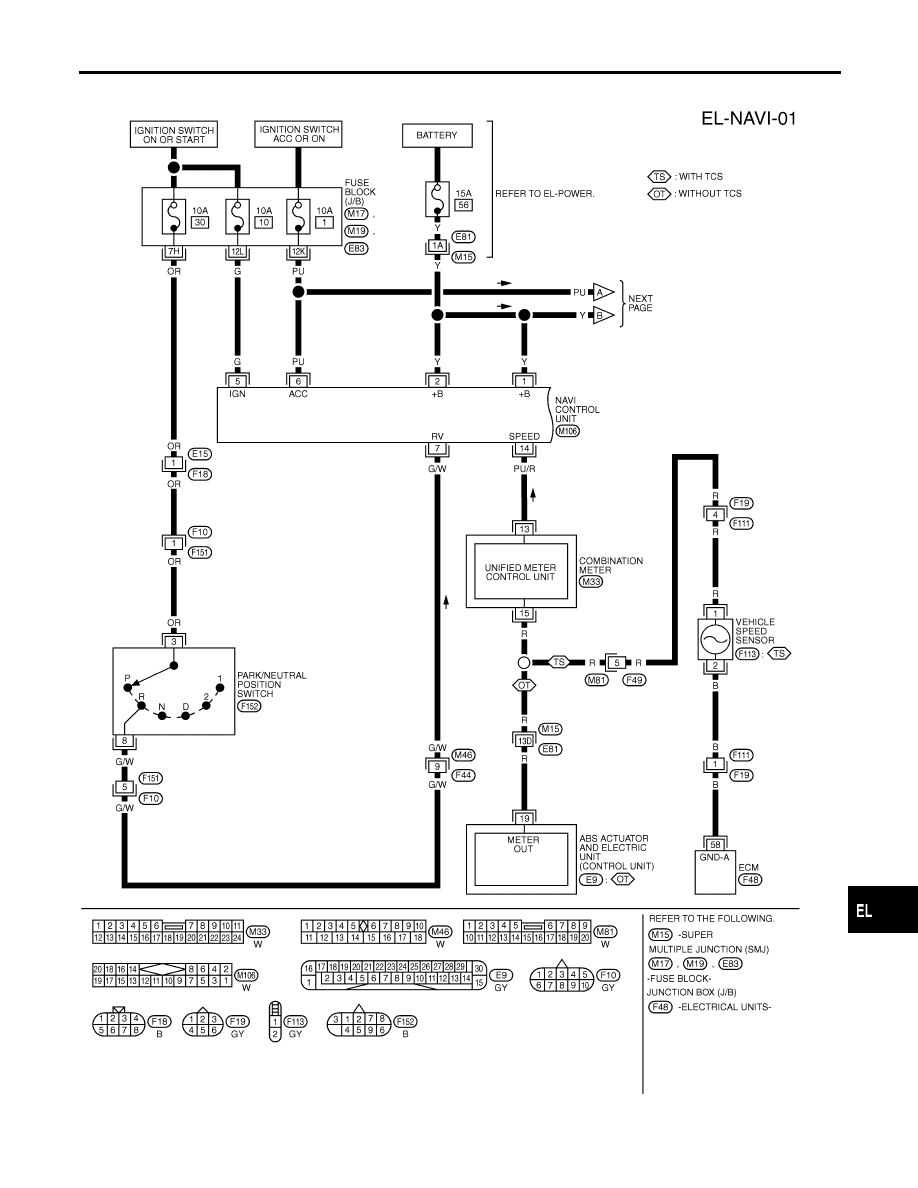

Wiring Diagram — NAVI —

NHEL0298

MEL096M

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

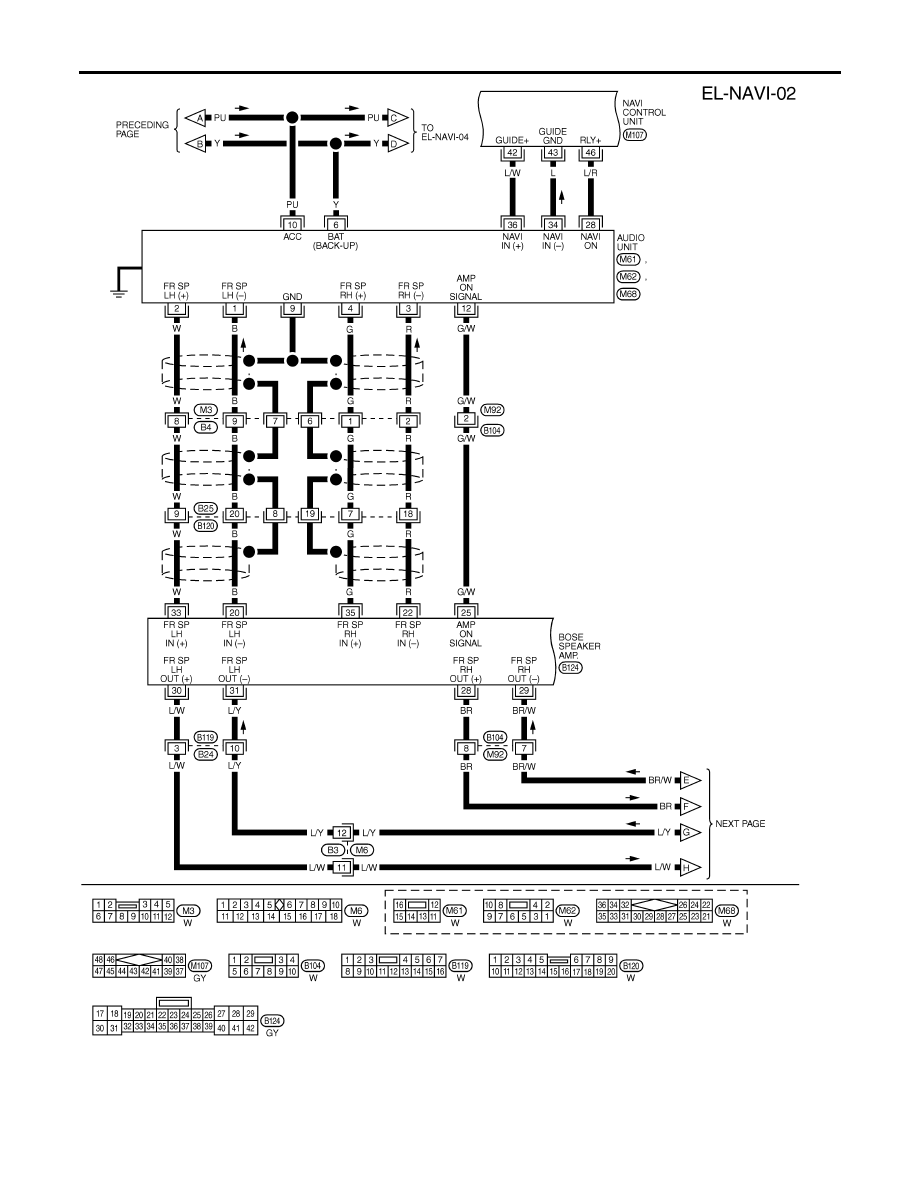

NAVIGATION SYSTEM

Wiring Diagram — NAVI —

EL-477

MEL445M

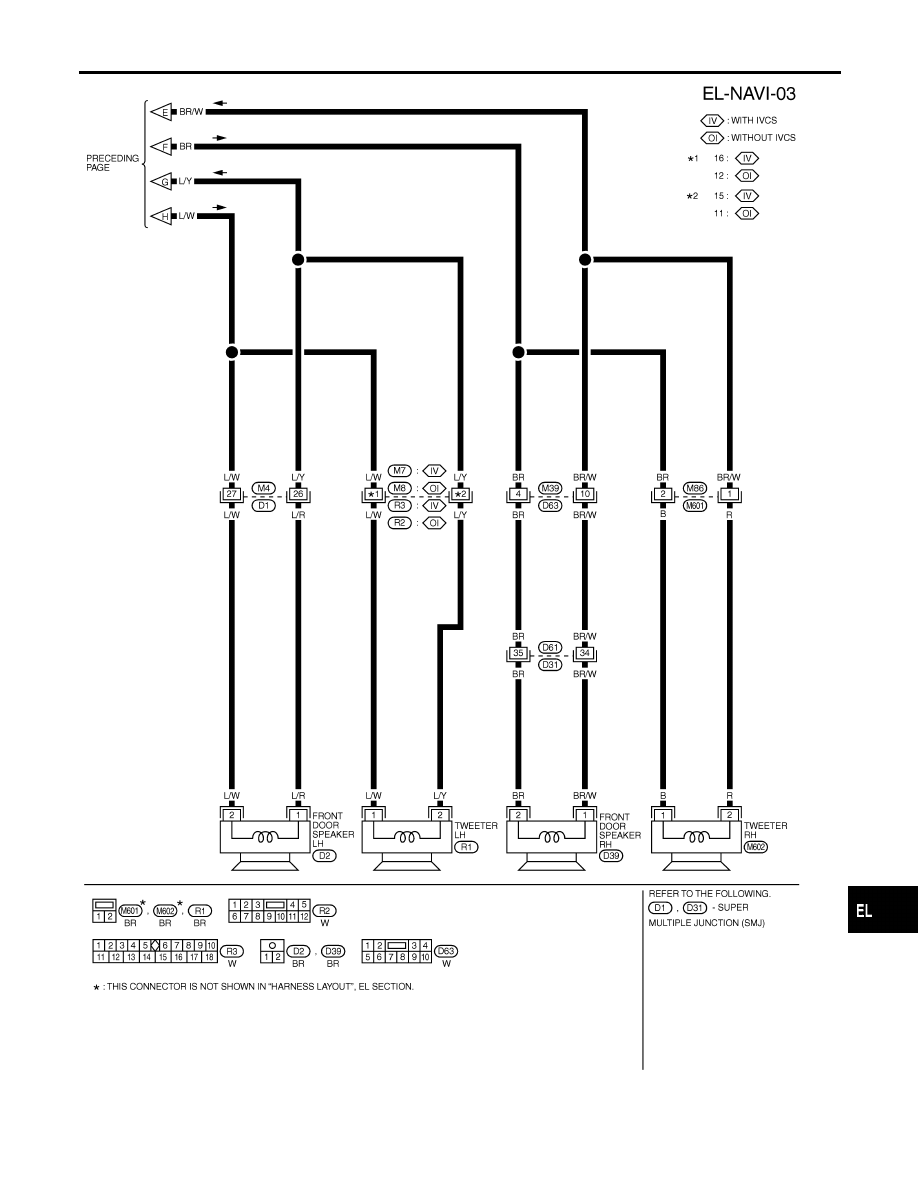

NAVIGATION SYSTEM

Wiring Diagram — NAVI — (Cont’d)

EL-478

MEL446M

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

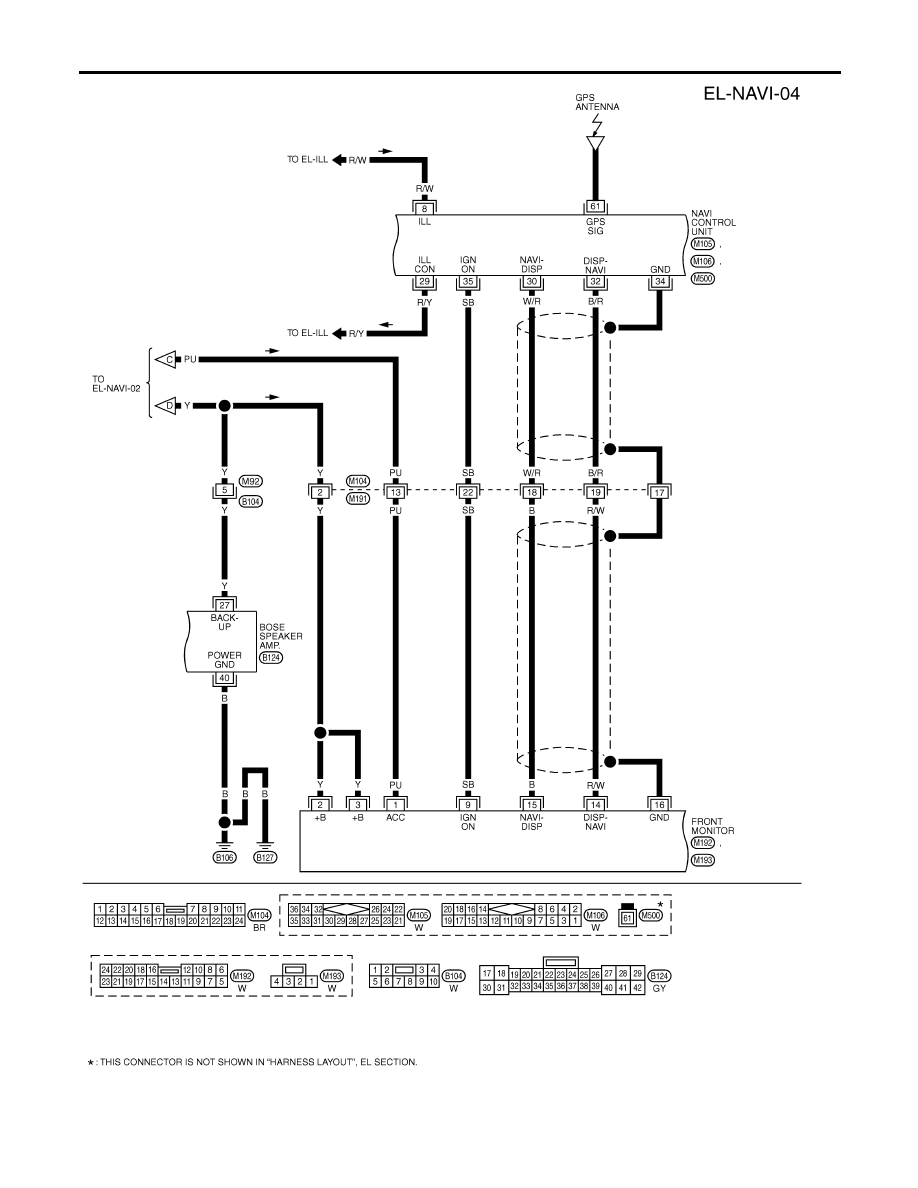

NAVIGATION SYSTEM

Wiring Diagram — NAVI — (Cont’d)

EL-479

MEL098M

NAVIGATION SYSTEM

Wiring Diagram — NAVI — (Cont’d)

EL-480
