Wiring Diagram — IVCS —

NHEL0287

MEL488M

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INFINITI COMMUNICATOR (IVCS)

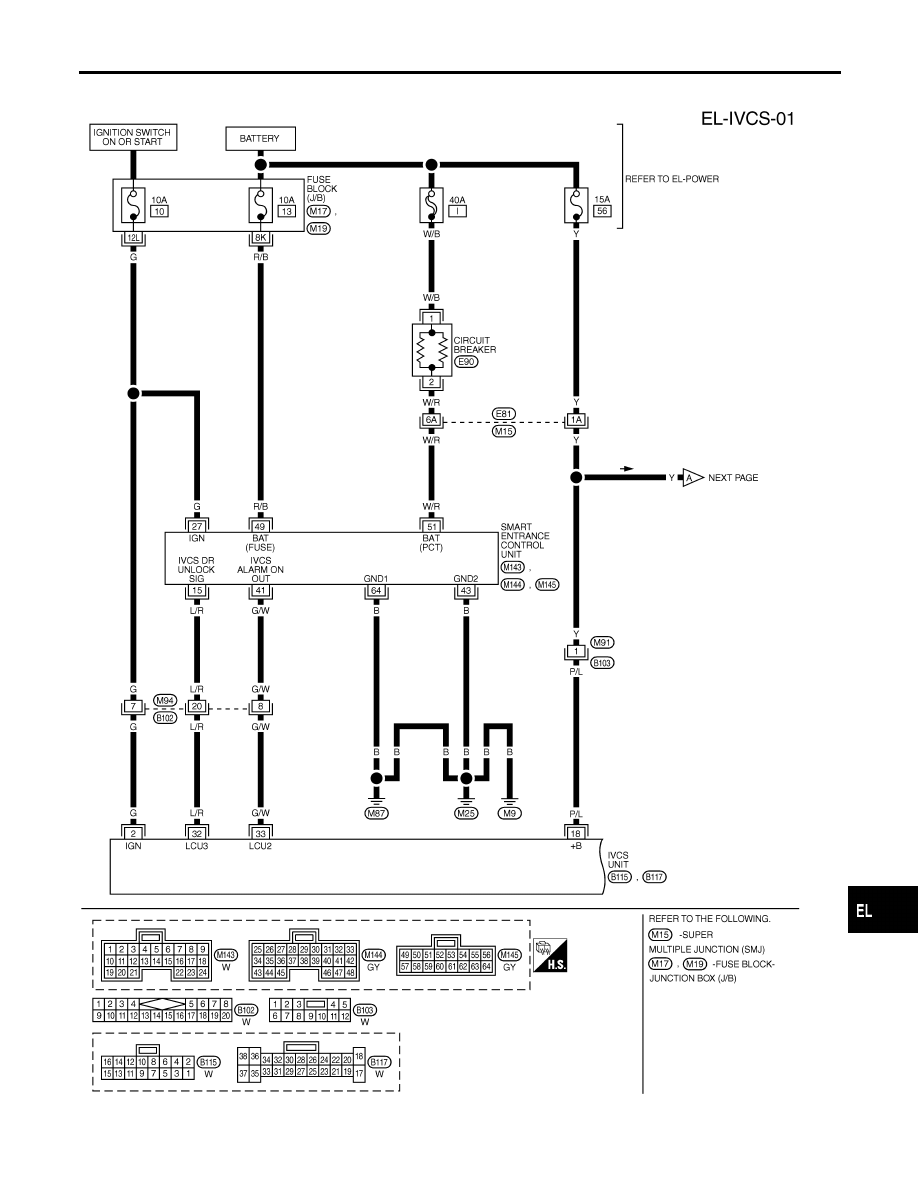

Wiring Diagram — IVCS —

EL-441

MEL525K

INFINITI COMMUNICATOR (IVCS)

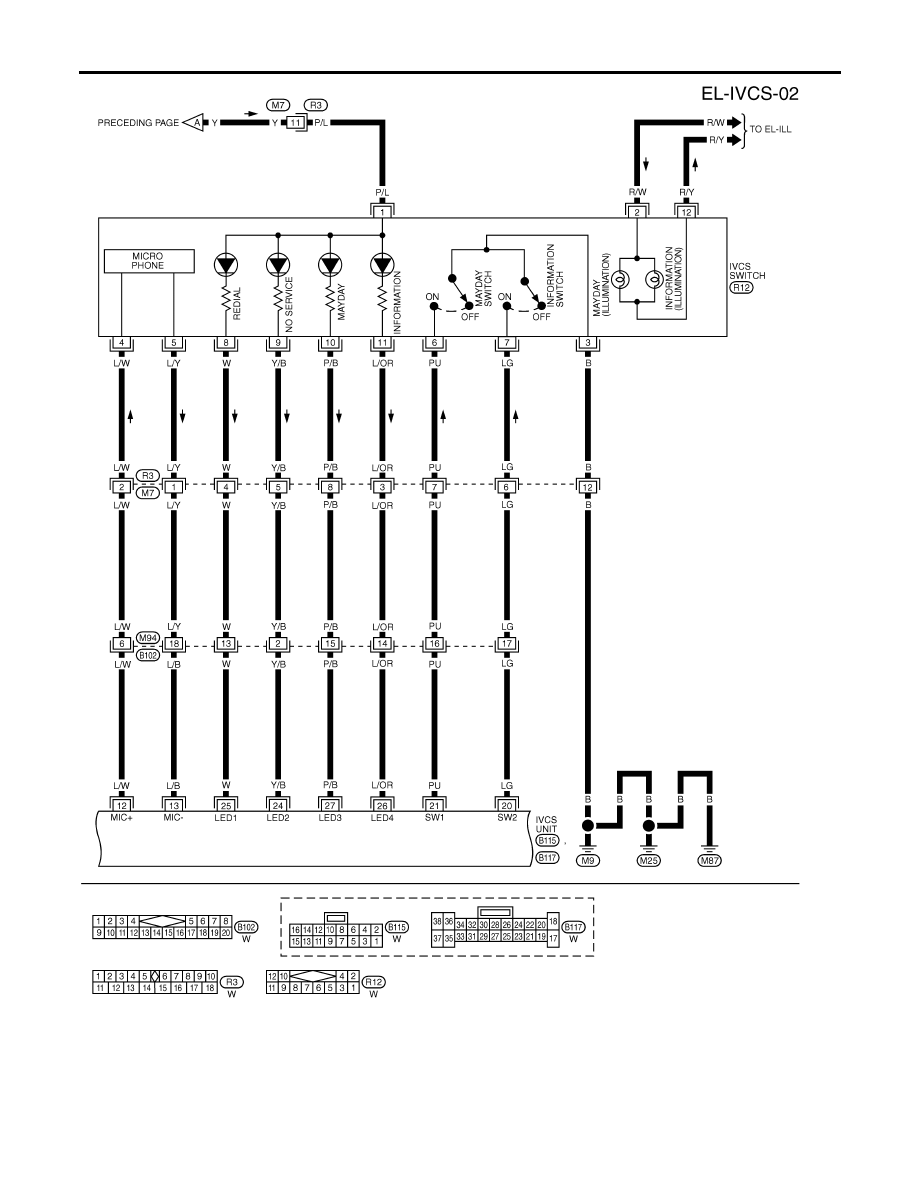

Wiring Diagram — IVCS — (Cont’d)

EL-442

MEL489M

SEL985X

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INFINITI COMMUNICATOR (IVCS)

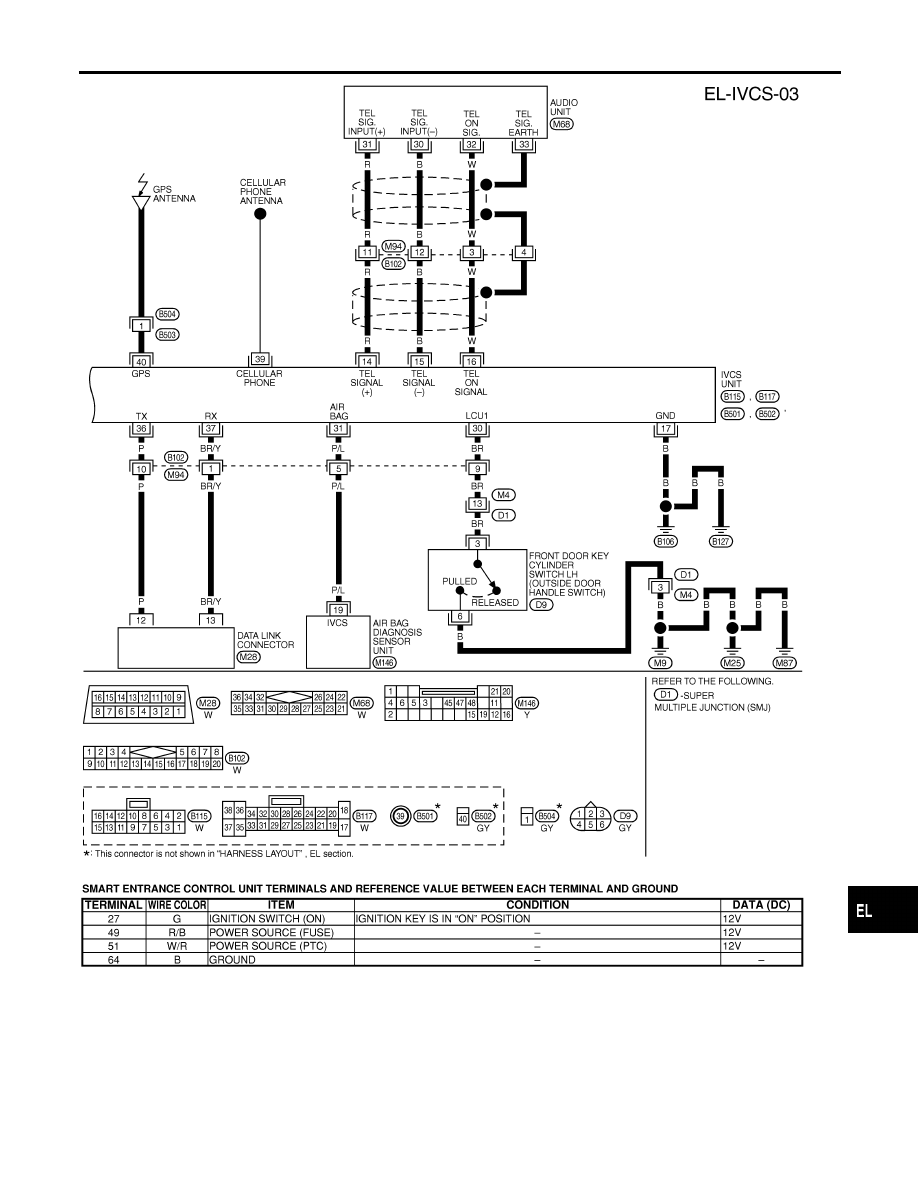

Wiring Diagram — IVCS — (Cont’d)

EL-443

SEF289X

CONSULT-II

NHEL0288

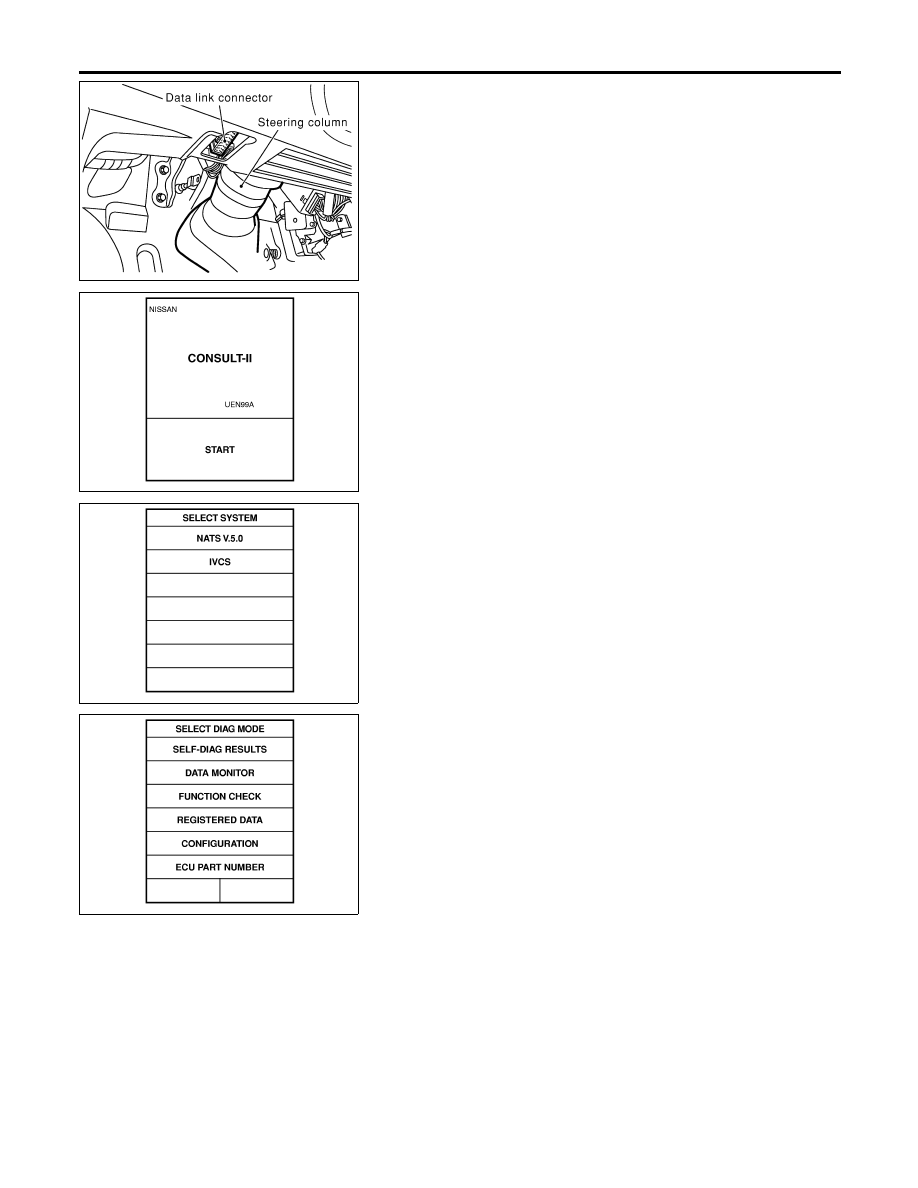

CONSULT-II INSPECTION PROCEDURE

NHEL0288S01

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” to the data link connector.

SEL762W

3.

Insert UEN99A program card into CONSULT-II.

4.

Turn ignition switch “ON”.

5.

Touch “START”.

SEL763W

6.

Touch “IVCS”.

SEL439W

7.

Perform each diagnostic item according to the item application
chart as follows:

8.

When CONSULT-II inspection is terminated, follow the proce-
dure shown below.

a.

Touch “BACK” key of CONSULT-II until “SELECT SYSTEM”
appears, then turn off CONSULT-II.

b.

Turn ignition switch to OFF position.

c.

Disconnect CONSULT-II DDL connector.

NOTE:
If the DDL connector is disconnected before turning ignition
switch to “OFF” position, INFINITI communicator may not
operate properly.

INFINITI COMMUNICATOR (IVCS)

CONSULT-II

EL-444
