unit, and the system executes automatic dialing to the Com-
municator Response Center.
If the alarm is reset before 7 seconds has elapsed, the
INFINITI Communicator will not place a call to the Communi-
cator Response Center.

I

This function operates regardless of ignition switch position.

I

While this function is operating, the operator can covertly moni-
tor what is happening inside the vehicle through the hands-free
microphone.

Remote Door Unlock

NHEL0285S0406

I

When the door is locked with the key inside the vehicle, the
door can be unlocked by contacting the Communicator
Response Center (Proof that the person calling is the owner
must be received by the Communicator Response Center.)

I

When the ignition key is in the “OFF” position, the system is in
the sleep mode. Therefore, driver side outside door handle
must be pulled for more than 10 seconds to wake up the sys-
tem.

I

To perform remote door unlock, call the Communicator
Response Center and follow the operator’s instructions.

NOTE:

I

When the system contacts the Communicator Response
Center, data including the vehicle location is transmitted
to the Communicator Response Center.

I

Communication with the Communicator Response Center
is not completed until the completion signal is transmitted
from the Communicator Response Center. (Any calls to
the Communicator Response Center can only be termi-
nated by Communicator Response Center.)

I

Functions other than alarm notification and remote door
unlock operate while the ignition switch is ON and only for
three minutes after the switch is turned OFF.

I

Once a call to the Communicator Response Center is
made, the communication continues regardless of the
ignition key switch position.

I

All the voice communication with the Communicator
Response Center is made through the hands-free tele-
phone.

DATA TRANSMITTING

NHEL0285S05

When contact to the Communicator Response Center is made,
vehicle sends electrical data including type of activation (i.e., emer-
gency call or alarm notification), vehicle location, time, etc.

SLEEP/WAKE UP CONTROL

NHEL0285S06

3 minutes after the ignition switch is turned OFF, the system goes
into the SLEEP MODE to save battery power supply. Communica-
tion with Communicator Response Center is not available in the
SLEEP MODE.
To wake up the system, perform either of the following operations.

I

Turn Ignition switch ON.

I

Pull driver side outside door handle for more than 10 seconds.
(Operation for door unlock function)

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INFINITI COMMUNICATOR (IVCS)

System Description (Cont’d)

EL-437

SEL532V

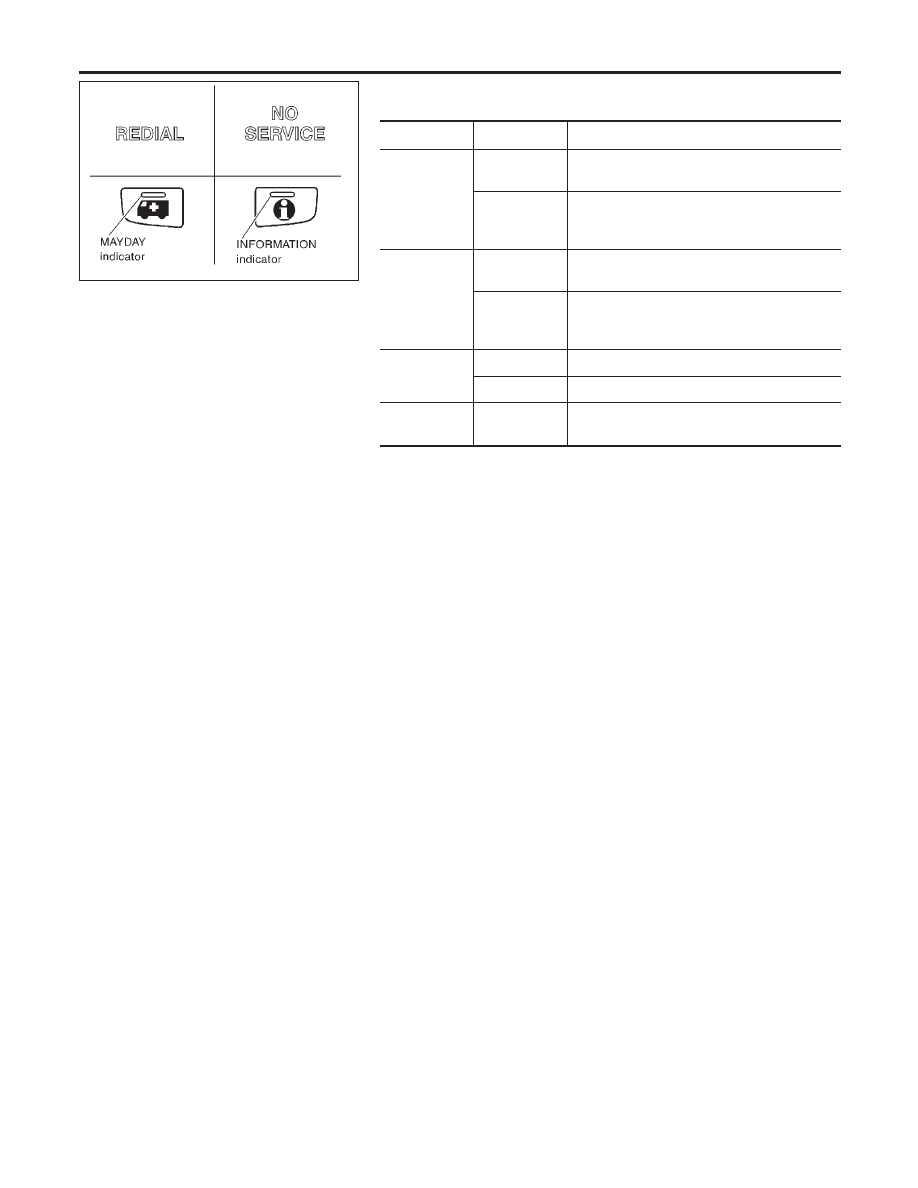

INDICATOR LAMPS OPERATION

NHEL0285S07

The system status is displayed as below by the indicator lamps.

Indicator

Condition

Description

MAYDAY

Blinks.

System is trying to acquire an available cellu-
lar channel by “Mayday” switch operation.

Lights up.

(See NOTE.)

System is connected to a cellular channel and
is communicating information to the Commu-
nicator Response Center.

INFORMA-
TION

Blinks.

System is trying to acquire an available cellu-
lar channel by “Information” switch operation.

Lights up.

(See NOTE.)

System is connected to a cellular channel and
is communicating information to the Commu-
nicator Response Center.

REDIAL

Lights up.

Re-dialing

Blinks.

Waiting for re-dial

NO SERVICE

Lights up.

Out of CELLULAR PHONE service area or
signal is too weak.

NOTE:

I

When connection to Communicator Response Center by
re-dial ends in failure, all the indicators are turned off.

I

All indicators illuminate for up to 30 seconds or more
when ignition switch is turned from OFF to ON and the
system performs a self check.

I

If both of MAYDAY and INFORMATION indicators do not
turn off 30 seconds or more after the ignition switch is
turned to ON, the system is malfunctioning.

AUTOMATIC RE-DIAL/AUTO RESET TO READY

NHEL0285S08

I

When INFINITI Communicator tries to contact the Communi-
cator Response Center, but the cellular network is busy, the
system attempts to dial for up to 2 hours. This time varies
greatly depending on the cellular network and cellular signal
strength. The system resets to ready when the system com-
pletes the dialing attempts. The vehicle owner can press the
button again if he or she still needs to contact the Communi-
cator Response Center.

I

INFINITI Communicator automatically redials if communication
between the vehicle owner and Communicator Response Cen-
ter is lost for some reason.

I

The only way for a transmission to be officially terminated is for
the Communicator Response Center to send an end transmis-
sion signal, which turns off the indicator in the switch. (Com-
munication with Communicator Response Center can not be
terminated by the occupant.)

I

If the vehicle owner start the engine during a call, the conver-
sation may be interrupted. When this happens the system may
try to resume transmission once after the engine has been
started.

INFINITI COMMUNICATOR (IVCS)

System Description (Cont’d)

EL-438

SEL526V

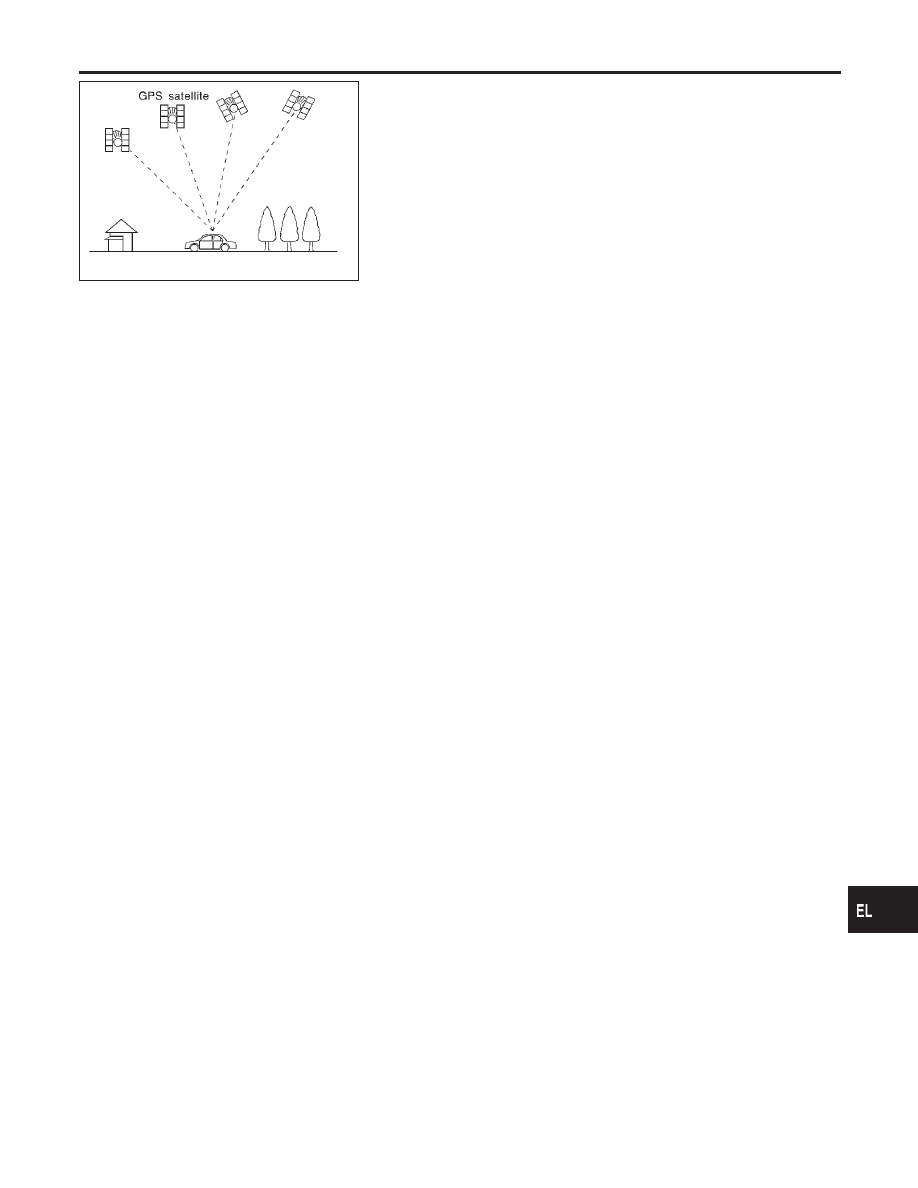

GPS (GLOBAL POSITIONING SYSTEM)

NHEL0285S09

GPS is the global positioning system developed and operated by
the US Department of Defense. GPS satellites (NAVSTAR) trans-
mit radio waves and orbit around the earth at an altitude of approxi-
mately 21,000 km (13,000 miles).
GPS receiver calculates the three-dimensional position of the
vehicle (latitude, longitude, and altitude from the sea level) by the
time difference of the radio wave arriving from more than four GPS
satellites (three-dimensional positioning).
When the radio wave is received from only three GPS satellites, the
two-dimensional position (latitude and longitude) is calculated,
using the altitude from the sea level data calculated by using four
GPS satellites (two-dimensional positioning).
Positioning capability is degraded in the following cases.

I

In two-dimensional positioning, when the vehicle’s altitude
from the sea level changes, the precision becomes lower.

I

The location detection performance can have an error of about
100 m (300 ft) even in three-dimensional positioning with high
precision. Because the precision is influenced by the location
of GPS satellites used for positioning, the location detection
performance may drop depending on the location of GPS sat-
ellites.

I

When the radio wave from GPS satellites cannot be received,
for example, when the vehicle is in a tunnel, in a parking lot
inside building, under an elevated superhighway or near strong
power lines, the location may not be detected. Turbulent/
electric weather conditions may also affect positioning perfor-
mance. If something is placed on the antenna, the radio wave
from GPS satellites may not be received.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INFINITI COMMUNICATOR (IVCS)

System Description (Cont’d)

EL-439

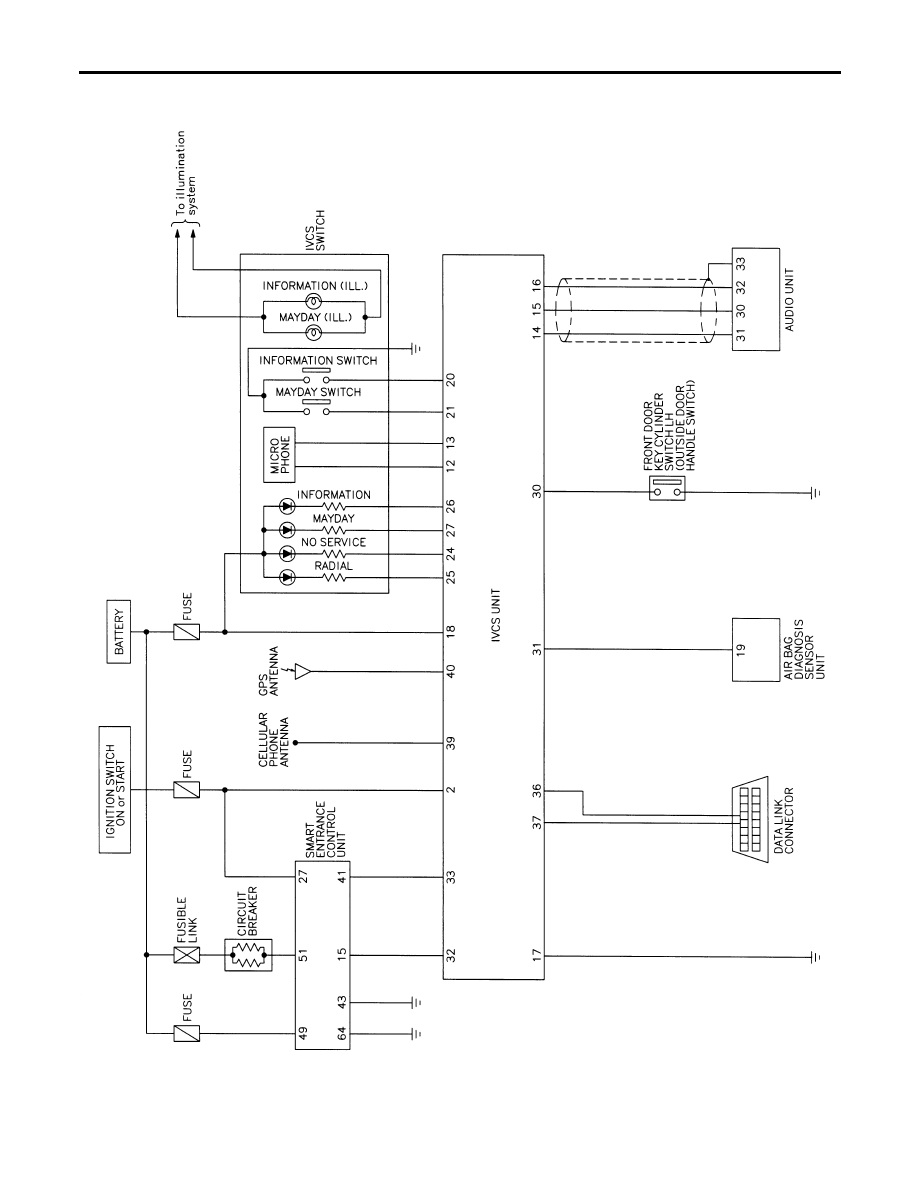

Schematic

NHEL0286

MEL487M

INFINITI COMMUNICATOR (IVCS)

Schematic
