Infiniti I30 (A33). Manual - part 400

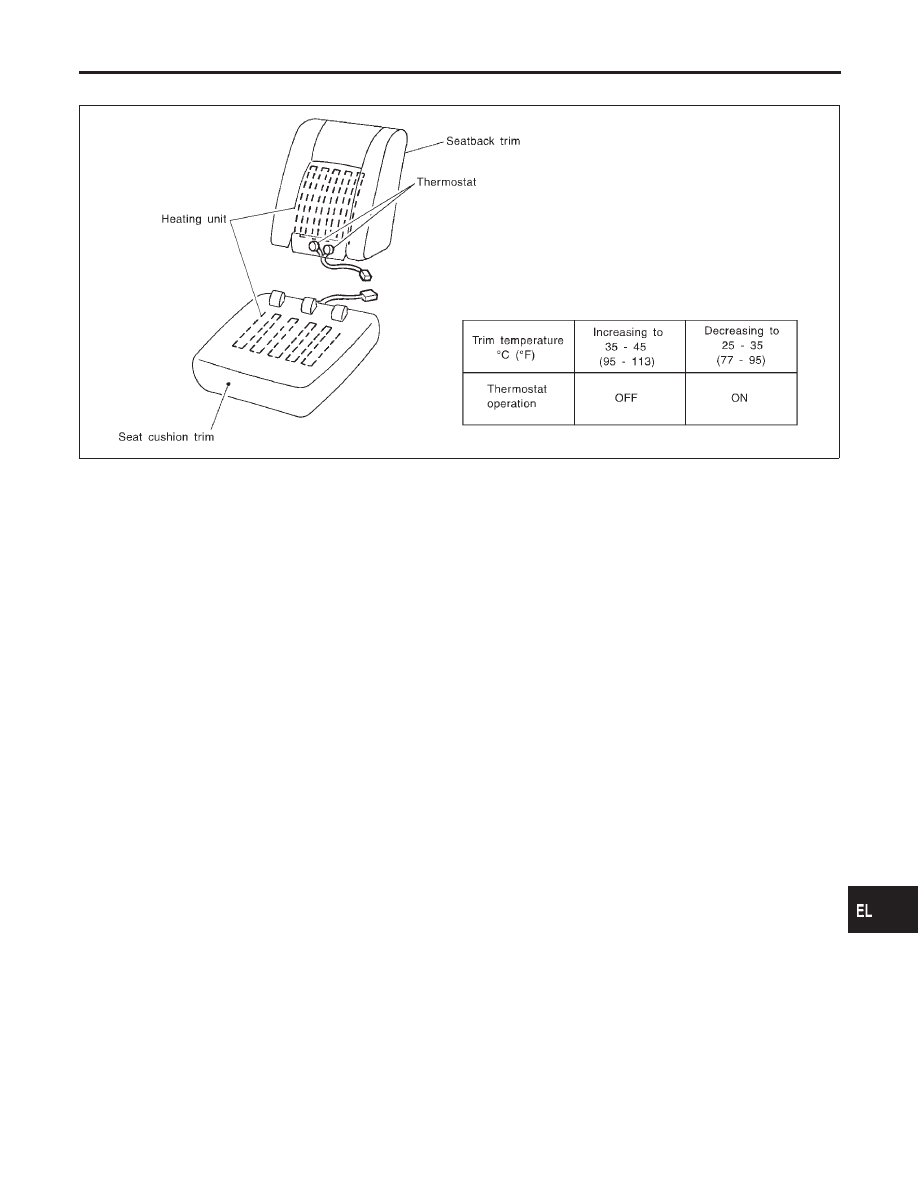

Seatback Heating Unit

NHEL0294

SBT314

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

HEATED SEAT

Seatback Heating Unit

EL-269

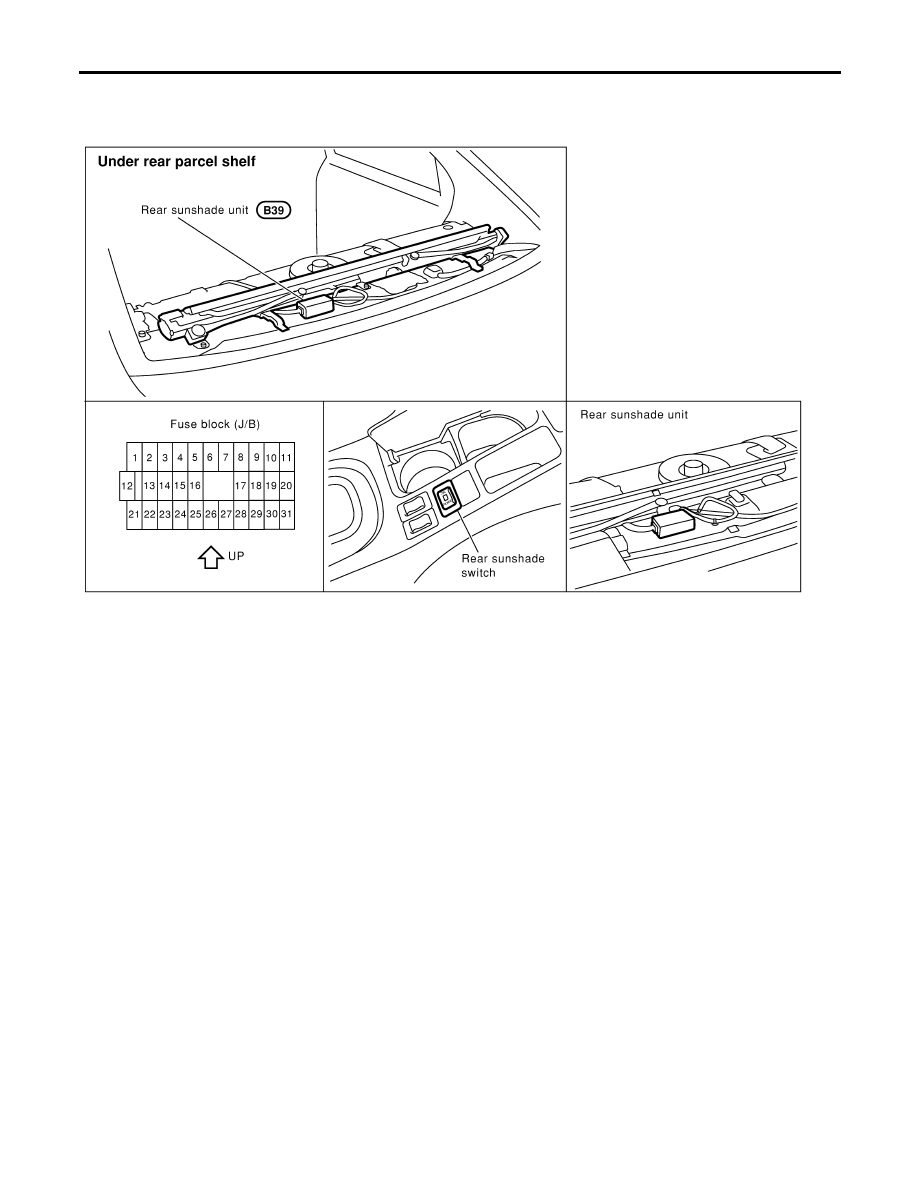

Component Parts and Harness Connector
Location

NHEL0278

SEL636W

REAR SUNSHADE

Component Parts and Harness Connector Location

EL-270

System Description

=NHEL0279

When ignition switch is in ACC or ON position, power is supplied.

I

through 10A fuse [No. 23, located in the fuse block (J/B)]

I

to rear sunshade unit terminal 5.

Ground is supplied at all times

I

to rear sunshade unit terminal 6

I

through body ground M9, M25 and M87.

OPEN OPERATION

NHEL0279S01

When rear sunshade switch is turned to “UP”, the ground is supplied to rear sunshade unit terminal 1. Based
on the ground signal to control unit terminal 6 through rear sunshade unit terminal 1,
power is supplied

I

to motor terminal 2

I

from control unit terminal 9

and ground is supplied

I

to motor terminal 1

I

from control unit terminal 8.

When sunshade is fully up, control unit stops to supply power to motor based on the signal from UP/DOWN
limit switch.

CLOSE OPERATION

NHEL0279S02

When rear sunshade switch is turned to “DOWN”, ground is supplied to rear sunshade unit terminal 2. Based
on the ground signal to control unit terminal 7 through rear sunshade unit terminal 2,
power is supplied

I

to motor terminal 1

I

from control unit terminal 8

and ground is supplied

I

to motor terminal 2

I

from control unit terminal 9.

When sunshade is fully down, control unit stops to supply power to motor based on the signal from UP/DOWN
limit switch.
Once the sunshade switch is pushed, the open or close operation will be continued until the control unit detects
full open or full close based on the signal from UP/DOWN limit switch. During open or close operation of
sunshade, the input signal from sunshade switch is ignored.
When control unit detects the slack of sunshade based on the signal from slack detection switch, the motor
will be stopped. When control unit detects no slack of sunshade based on the signal from slack detection
switch, power is supplied again to motor after 1 sec. after no slack is detected.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REAR SUNSHADE

System Description

EL-271

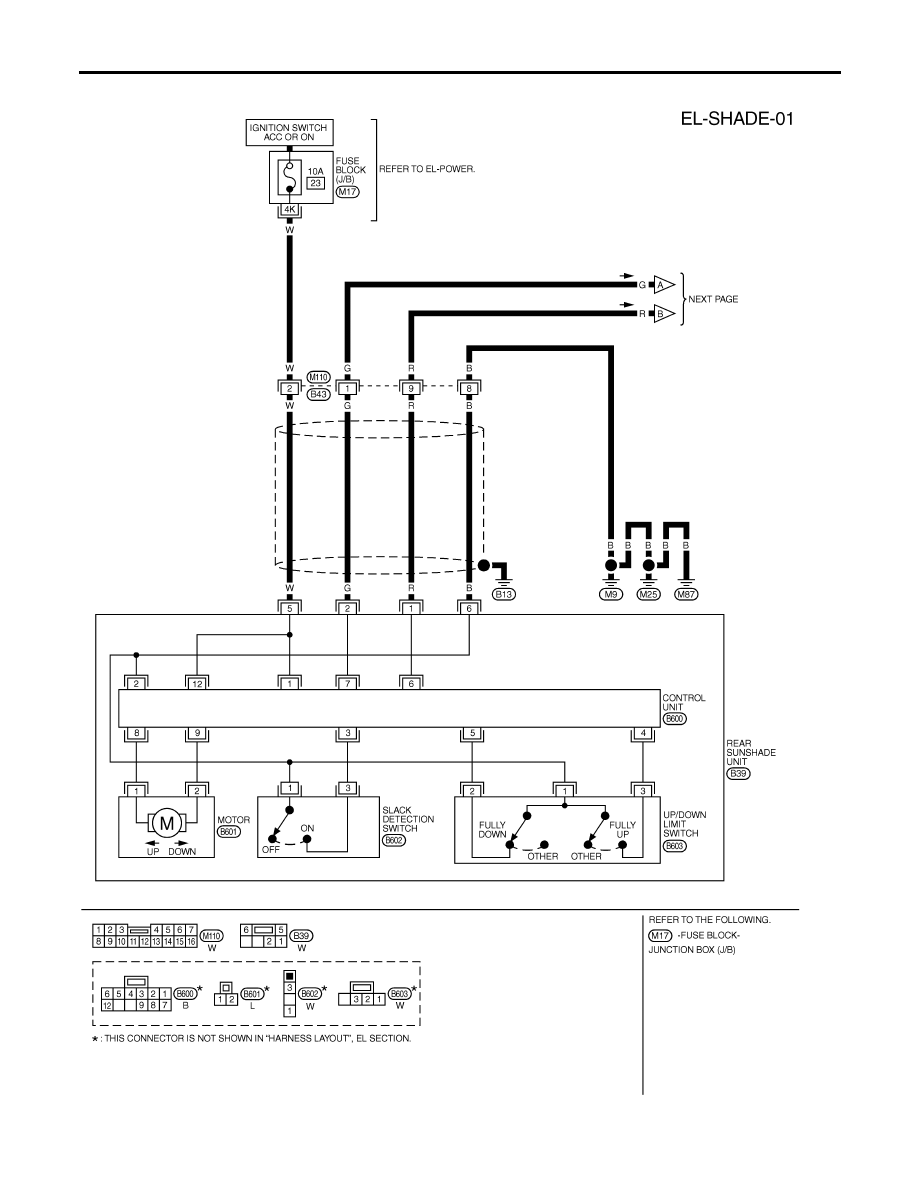

Wiring Diagram — SHADE —

NHEL0280

MEL458M

REAR SUNSHADE

Wiring Diagram — SHADE —

EL-272
