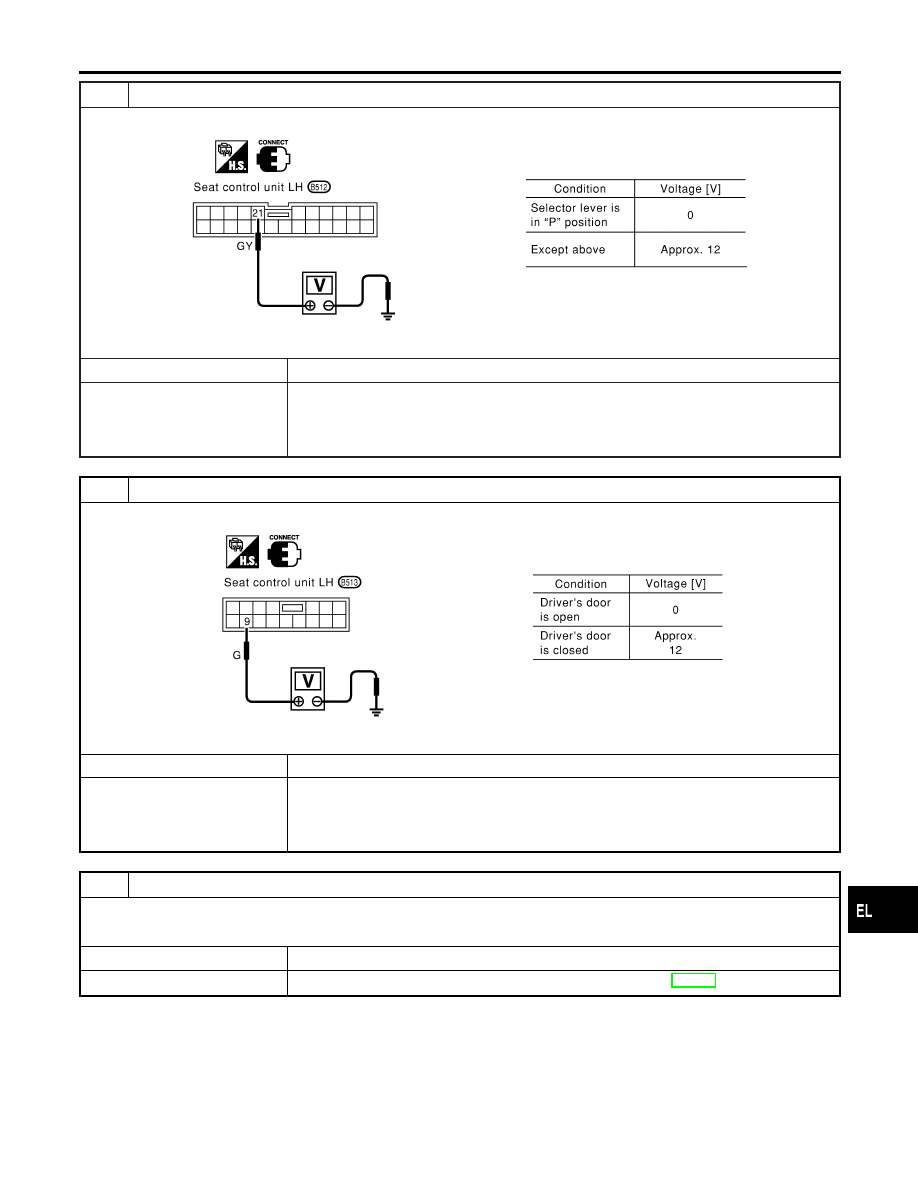

CHECK PARK POSITION SWITCH INPUT SIGNAL

Check voltage between seat control unit LH terminal 21 and ground.

SEL631W

OK or NG

OK

©

GO TO 4.

NG

©

Check the following.

I

Park position switch

I

Park position switch ground circuit

I

Harness for open or short between seat control unit LH and park position switch

4

CHECK DRIVER DOOR SWITCH INPUT SIGNAL

Check voltage between seat control unit LH terminal 9 and ground.

SEL632W

OK or NG

OK

©

GO TO 5.

NG

©

Check the following.

I

Driver door switch

I

Driver door switch ground circuit

I

Harness for open or short between seat control unit LH and driver door switch

5

CHECK VEHICLE SPEED SENSOR

Does speedometer operate normally?

Yes or No

OK

©

GO TO 6.

NG

©

Check speedometer and vehicle speed sensor circuit. Refer to EL-157.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUTOMATIC DRIVE POSITIONER

Trouble Diagnoses (Cont’d)

EL-261

6

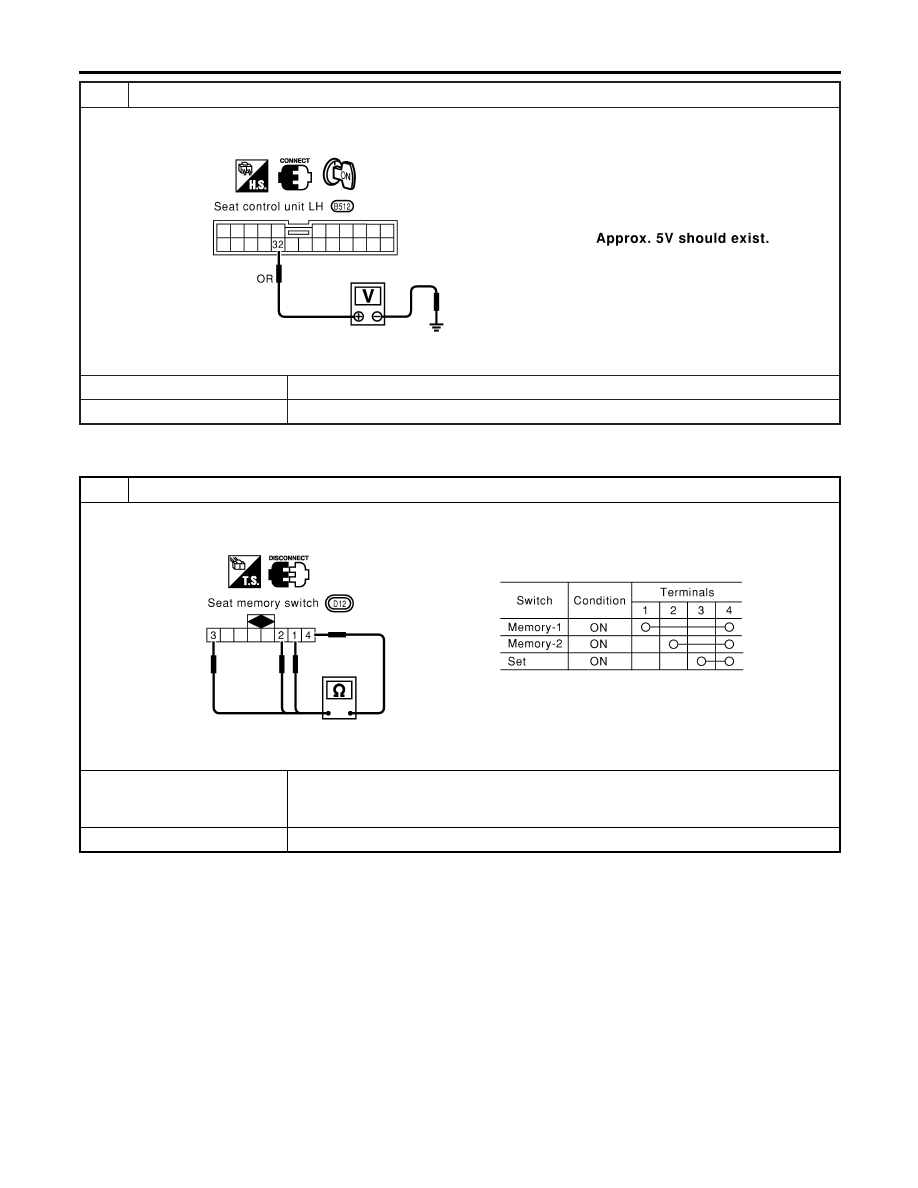

CHECK VEHICLE SPEED SENSOR PULL UP VOLTAGE

1. Turn ignition switch “ON”.
2. Check voltage between seat control unit LH terminal 32 and ground.

SEL633W

OK or NG

OK

©

Harness for open or short between seat control unit LH and combination meter.

NG

©

Repair harness.

DIAGNOSTIC PROCEDURE 13

NHEL0277S16

(Seat memory switch check)

1

CHECK SEAT MEMORY SWITCH

1. Disconnect seat memory switch connector.
2. Check continuity between seat memory switch terminals.

SEL634W

OK or NG

OK

©

Check the following.

I

Ground circuit for seat memory switch

I

Harness for open or short between seat control unit LH and seat memory switch

NG

©

Replace seat memory switch.

AUTOMATIC DRIVE POSITIONER

Trouble Diagnoses (Cont’d)

EL-262

DIAGNOSTIC PROCEDURE 14

=NHEL0277S17

(Memory indicator check)

1

CHECK INDICATOR LAMP

Check indicator lamp illumination.

OK or NG

OK

©

GO TO 2.

NG

©

Replace seat memory switch (indicator lamp).

2

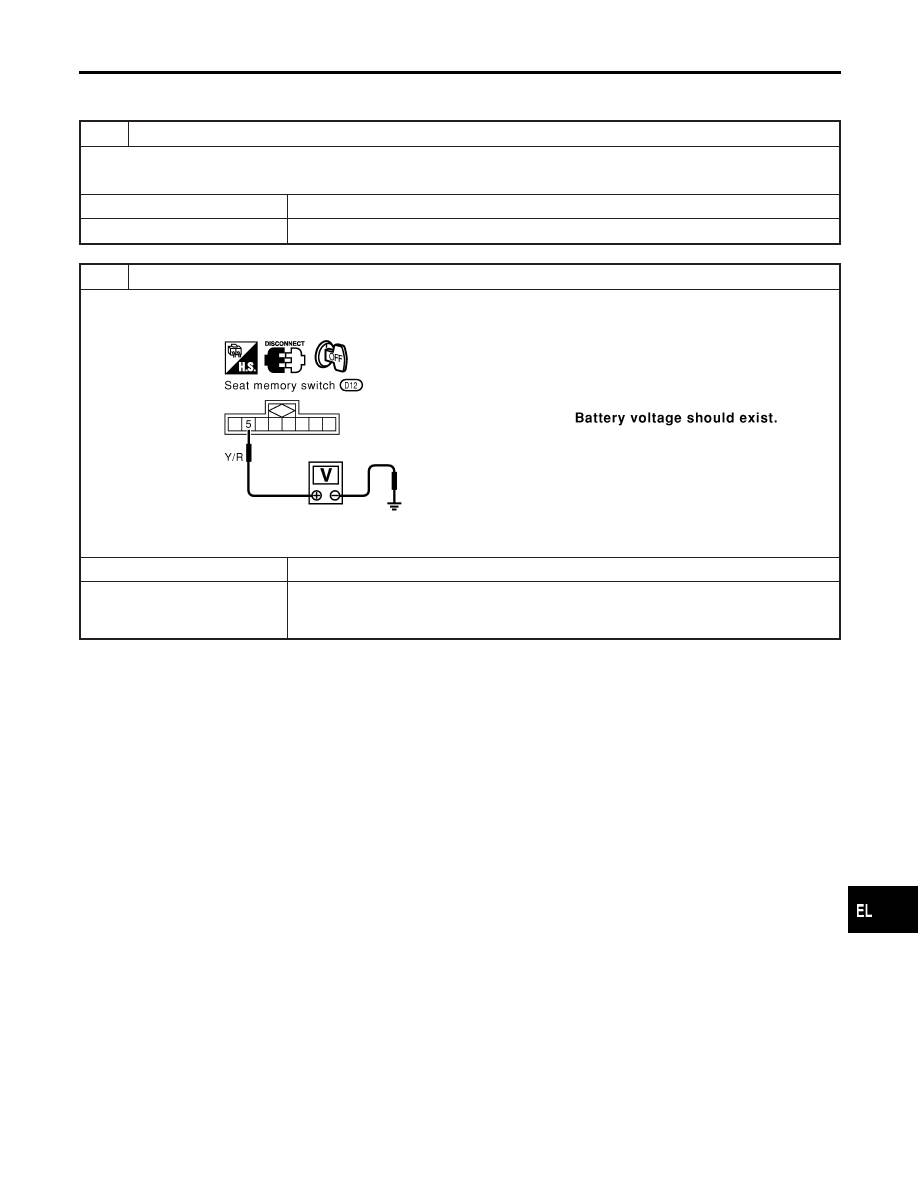

CHECK POWER SUPPLY CIRCUIT FOR INDICATOR LAMP

1. Disconnect seat memory switch connector.
2. Check voltage between seat memory switch terminal and ground.

SEL635W

OK or NG

OK

©

Check harness for open or short between seat control unit LH and seat memory switch

NG

©

Check the following.

I

10A fuse [No. 12 located in the fuse block (J/B)]

I

Harness for open or short between fuse and indicator lamp

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUTOMATIC DRIVE POSITIONER

Trouble Diagnoses (Cont’d)

EL-263

Schematic

NHEL0251

MEL221L

POWER SEAT

Schematic
