DIAGNOSTIC PROCEDURE 8

=NHEL0277S11

[Lifting motor (front) check]

1

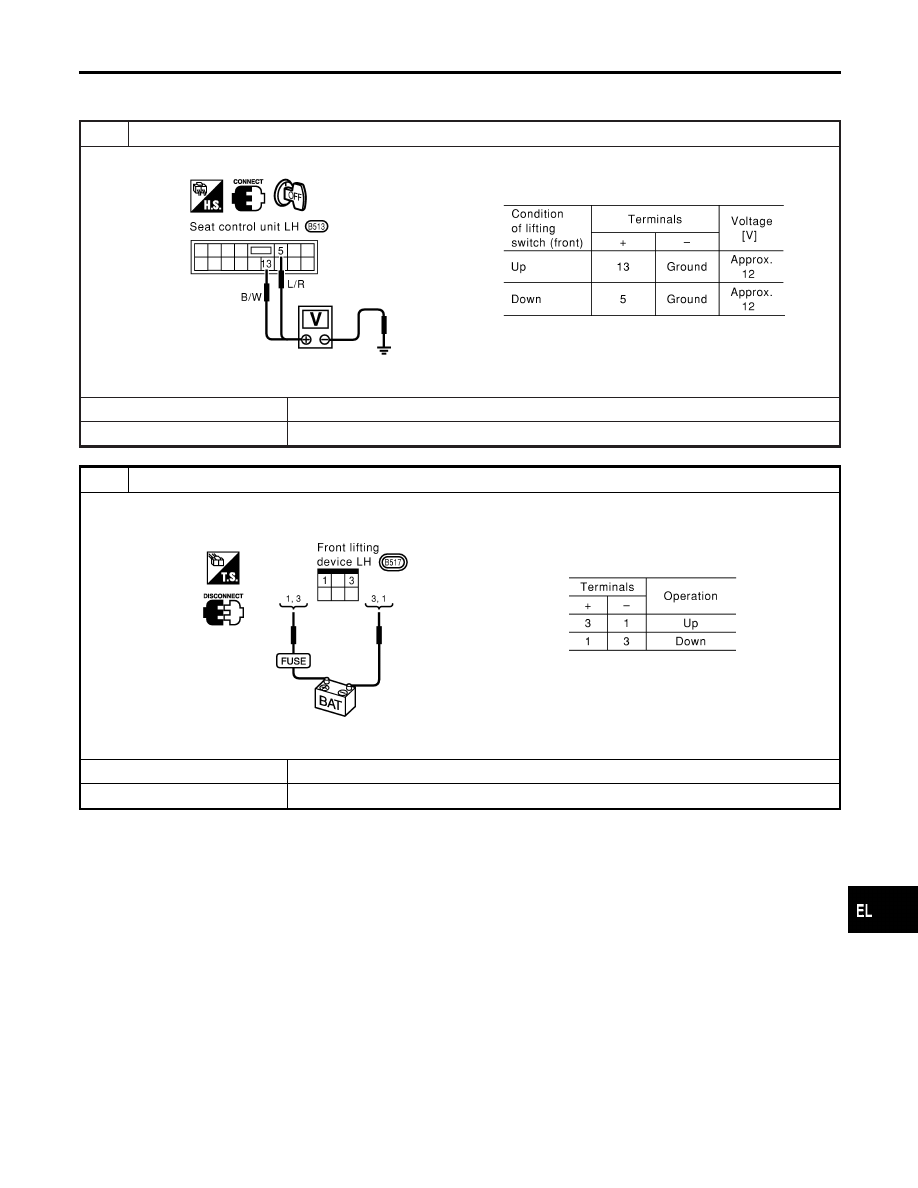

CHECK OUTPUT SIGNAL TO LIFTING MOTOR (FRONT)

Check voltage between seat control unit LH terminals 5 or 13 and ground.

SEL623W

OK or NG

OK

©

GO TO 2.

NG

©

Replace seat control unit LH.

2

CHECK LIFTING MOTOR (FRONT)

1. Disconnect front lifting device LH connector.
2. Apply 12V DC direct current to motor and check operation.

SEL624W

OK or NG

OK

©

Check harness for operation between seat control unit LH and lifting motor (front).

NG

©

Replace lifting motor (front).

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUTOMATIC DRIVE POSITIONER

Trouble Diagnoses (Cont’d)

EL-257

DIAGNOSTIC PROCEDURE 9

=NHEL0277S12

[Lifting motor (rear) check]

1

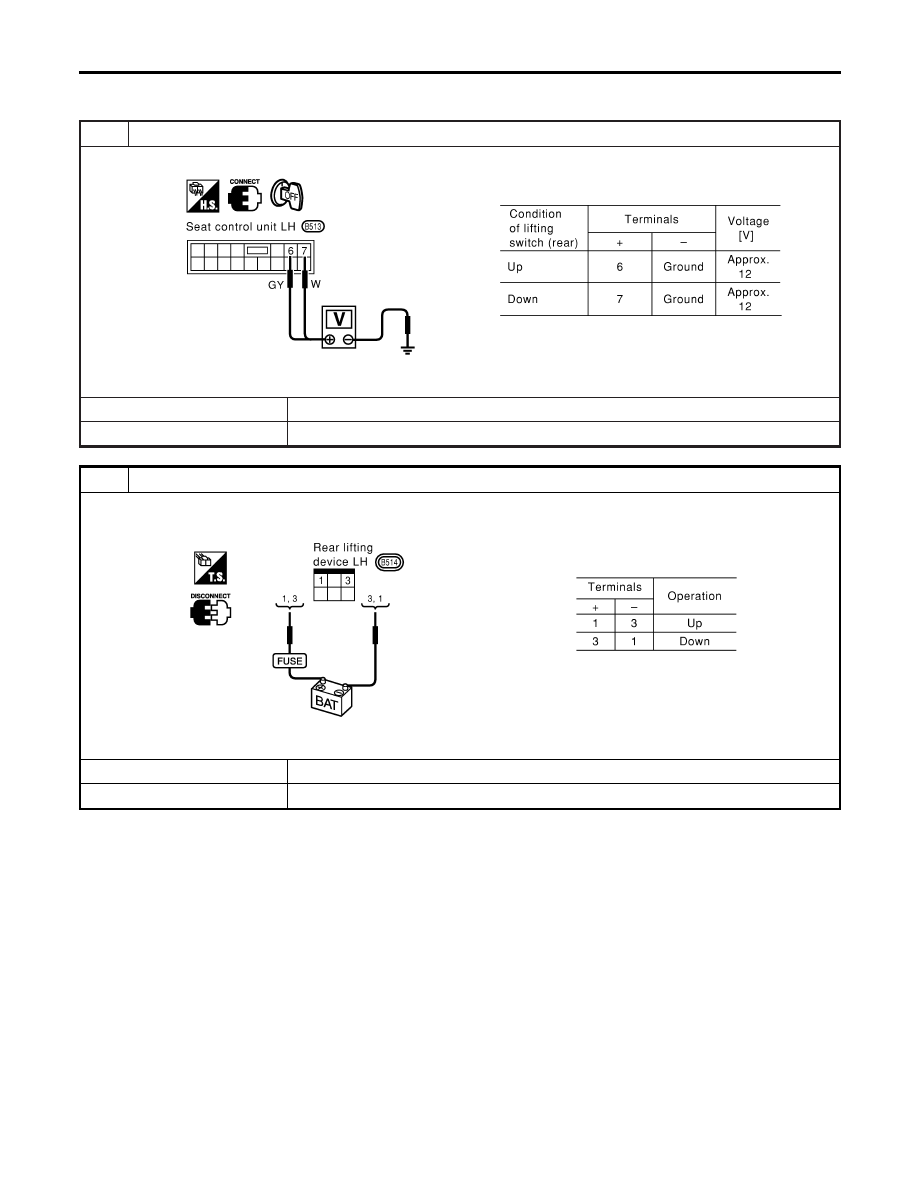

CHECK OUTPUT SIGNAL TO LIFTING MOTOR (REAR)

Check voltage between seat control unit LH terminals 6 or 7 and ground.

SEL625W

OK or NG

OK

©

GO TO 2.

NG

©

Replace seat control unit LH.

2

CHECK LIFTING MOTOR (REAR)

1. Disconnect rear lifting device LH connector.
2. Apply 12V DC direct current to motor and check operation.

SEL626W

OK or NG

OK

©

Check harness for operation between seat control unit LH and lifting motor (rear).

NG

©

Replace lifting motor (rear).

AUTOMATIC DRIVE POSITIONER

Trouble Diagnoses (Cont’d)

EL-258

DIAGNOSTIC PROCEDURE 10

=NHEL0277S13

(Power seat switch check)

1

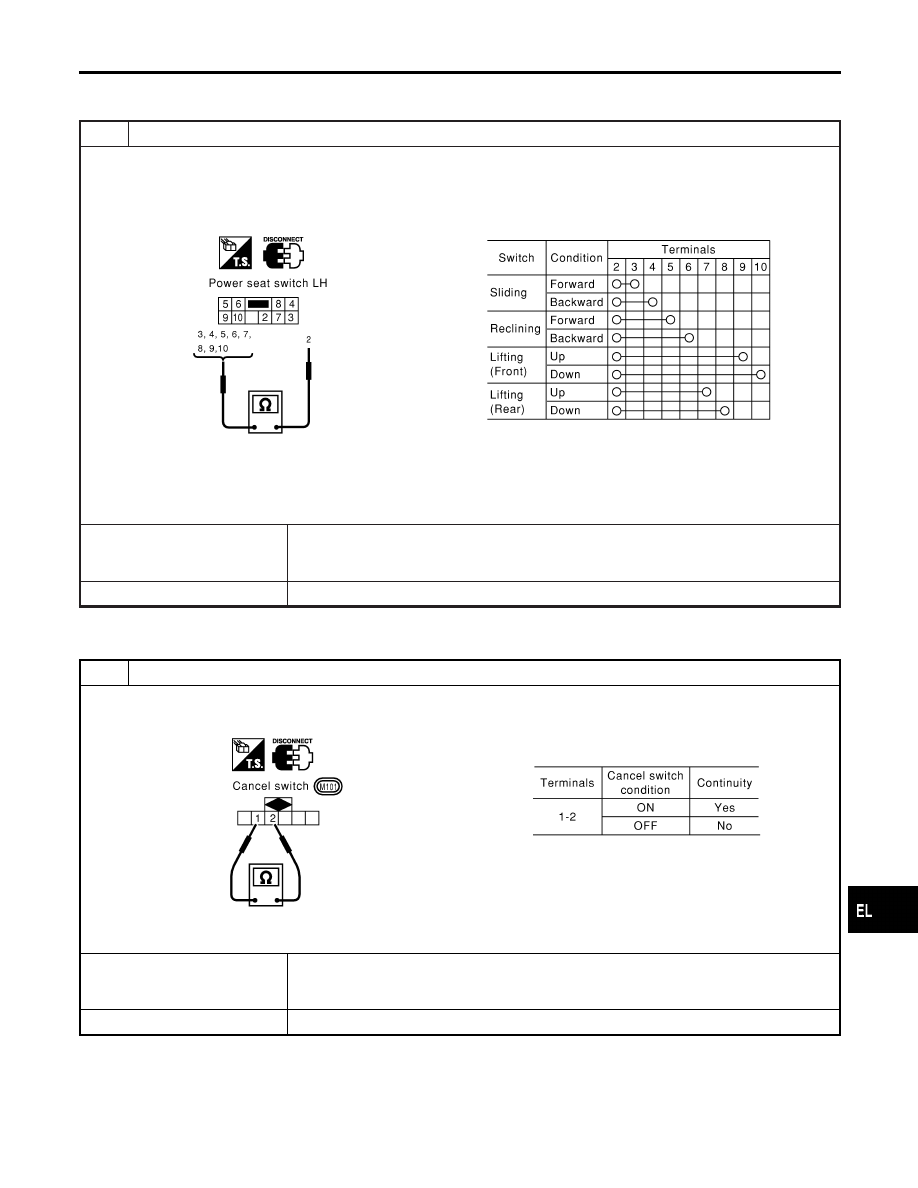

CHECK POWER SEAT SWITCH

1. Disconnect power seat switch LH connector.
2. Check continuity between power seat switch terminals (B515).

SEL016Y

OK or NG

OK

©

Check the following.

I

Ground circuit for power seat switch

I

Harness for open or short between seat control unit LH and power seat switch

NG

©

Replace power seat switch.

DIAGNOSTIC PROCEDURE 11

NHEL0277S14

(Cancel switch check)

1

CHECK CANCEL SWITCH

1. Disconnect cancel switch connector.
2. Check continuity between cancel switch terminals.

SEL628W

OK or NG

OK

©

Check the following.

I

Ground circuit for cancel switch

I

Harness for open or short between seat control unit LH and cancel switch

NG

©

Replace cancel switch.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUTOMATIC DRIVE POSITIONER

Trouble Diagnoses (Cont’d)

EL-259

DIAGNOSTIC PROCEDURE 12

=NHEL0277S15

(Key, detention, door switch and vehicle speed sensor check)

1

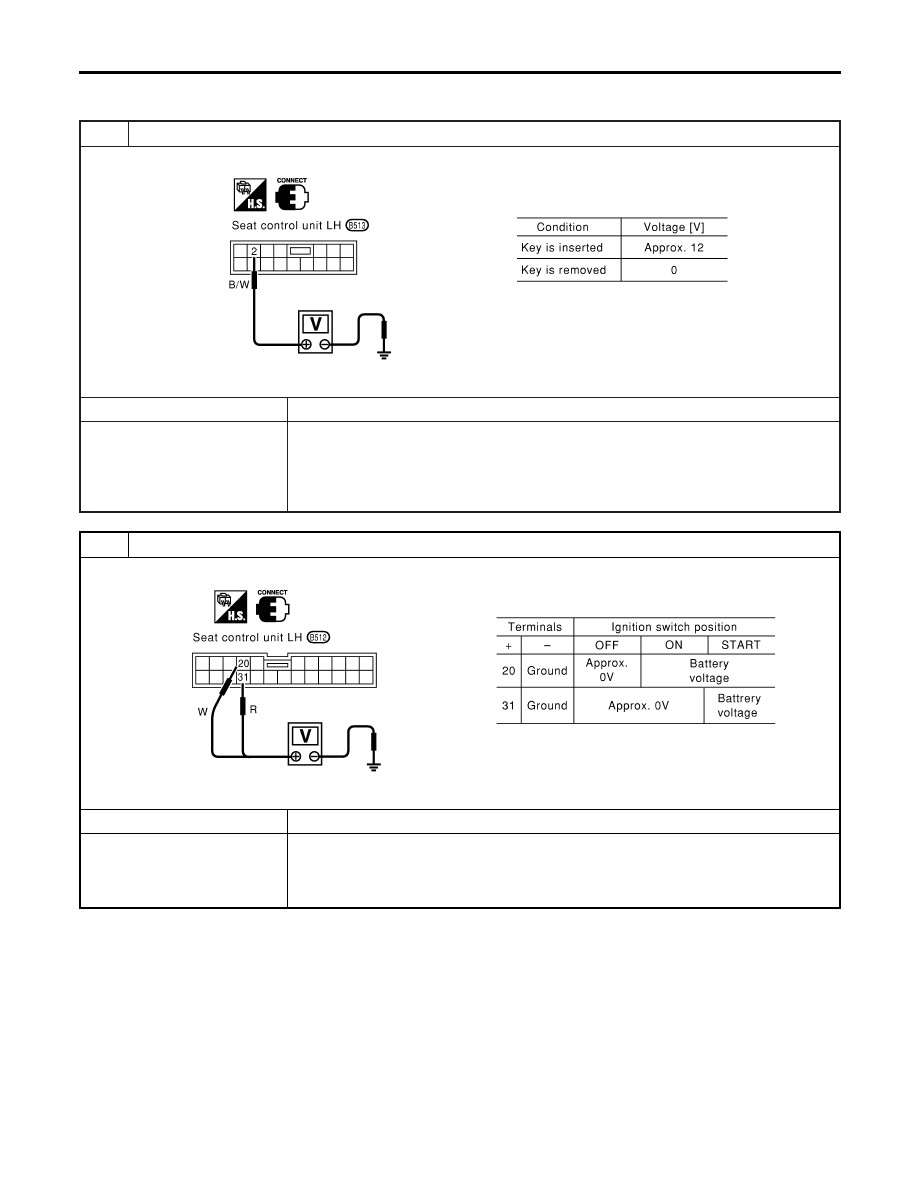

CHECK KEY SWITCH INPUT SIGNAL

Check voltage between seat control unit LH terminal 2 and ground.

SEL629W

OK or NG

OK

©

GO TO 2.

NG

©

Check the following.

I

10A fuse [No. 12, located in fuse block (J/B)]

I

Key switch

I

Harness for open or short between key switch and fuse

I

Harness for open or short between seat control unit LH and key switch

2

CHECK IGNITION SWITCH INPUT SIGNAL (ON AND START)

Check voltage between seat control unit LH terminals and ground.

SEL630W

OK or NG

OK

©

GO TO 3.

NG

©

Check the following.

I

10A fuse [No. 10, located in fuse block (J/B)]

I

10A fuse [No. 21, located in fuse block (J/B)]

I

Harness for open or short between seat control unit LH and fuse
