Infiniti I30 (A33). Manual - part 360

after the ignition switch is turned from ON (or START) to OFF (or ACC) positions while illumination lamps are
illuminated.

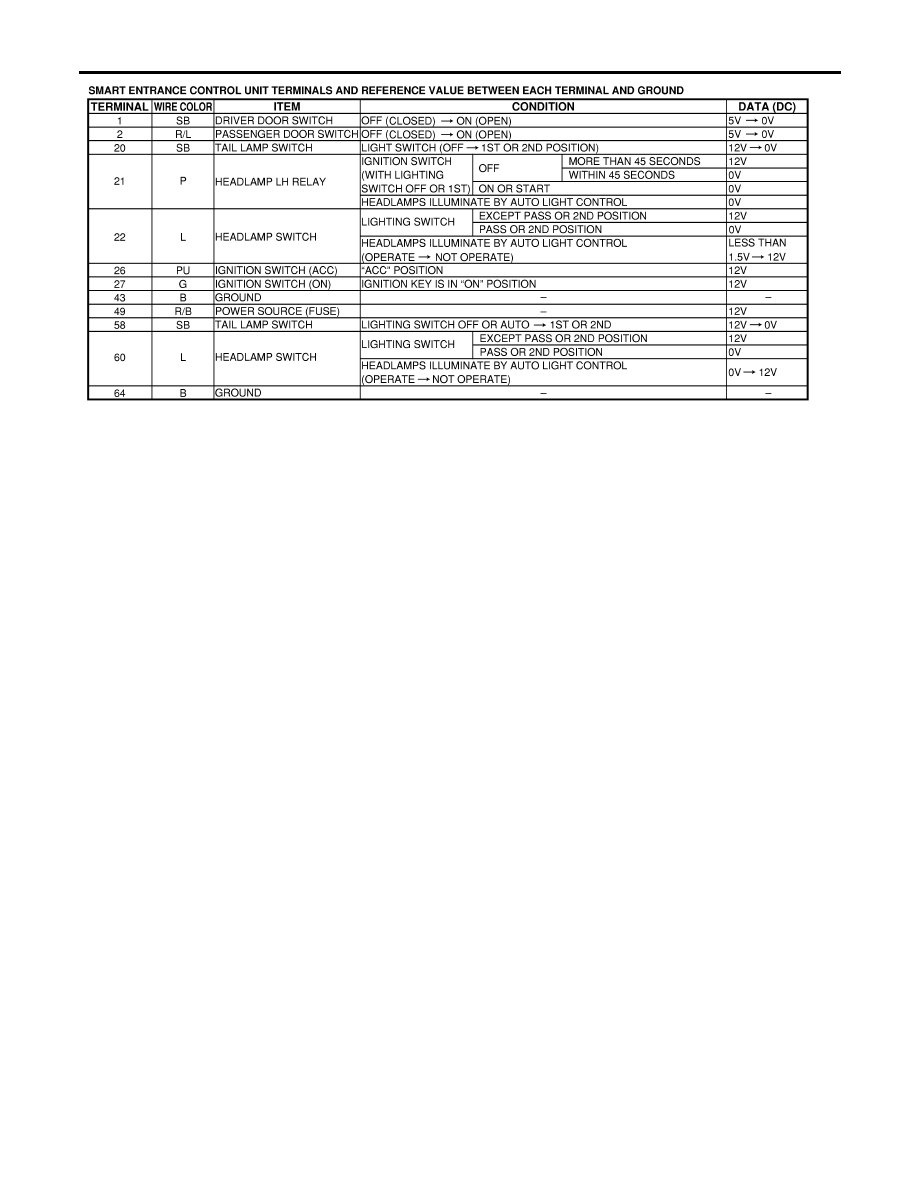

When the lighting switch is turned from OFF to 1ST (or 2ND) after cornering lamp is turned off by the battery
saver control, ground is supplied

I

to smart entrance control unit terminals 20 and 58 from lighting switch terminal 11, and

I

to tail lamp relay terminal 2 from smart entrance control unit terminals 19 and 57.

Then cornering lamp illuminates again.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

CORNERING LAMP

System Description (Cont’d)

EL-109

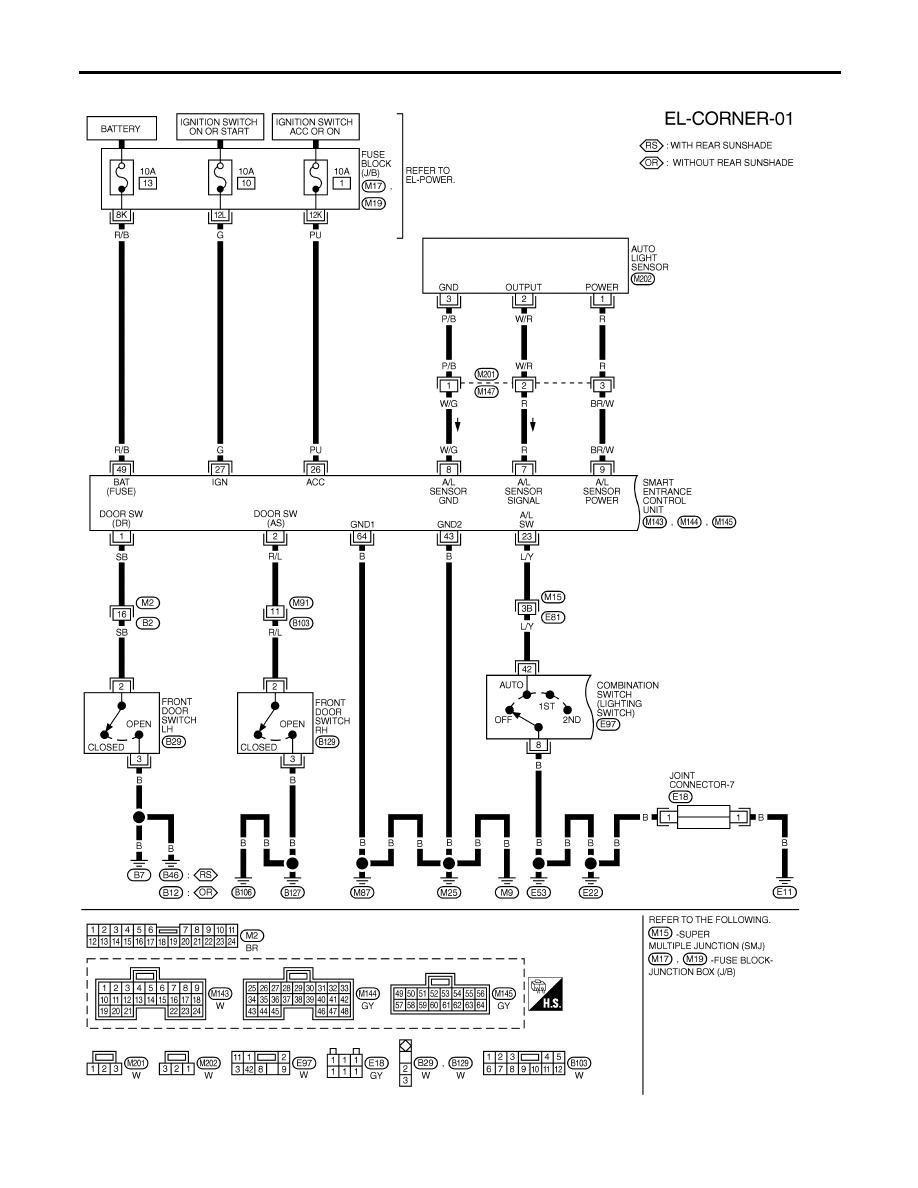

Wiring Diagram — CORNER —

NHEL0270

MEL416M

CORNERING LAMP

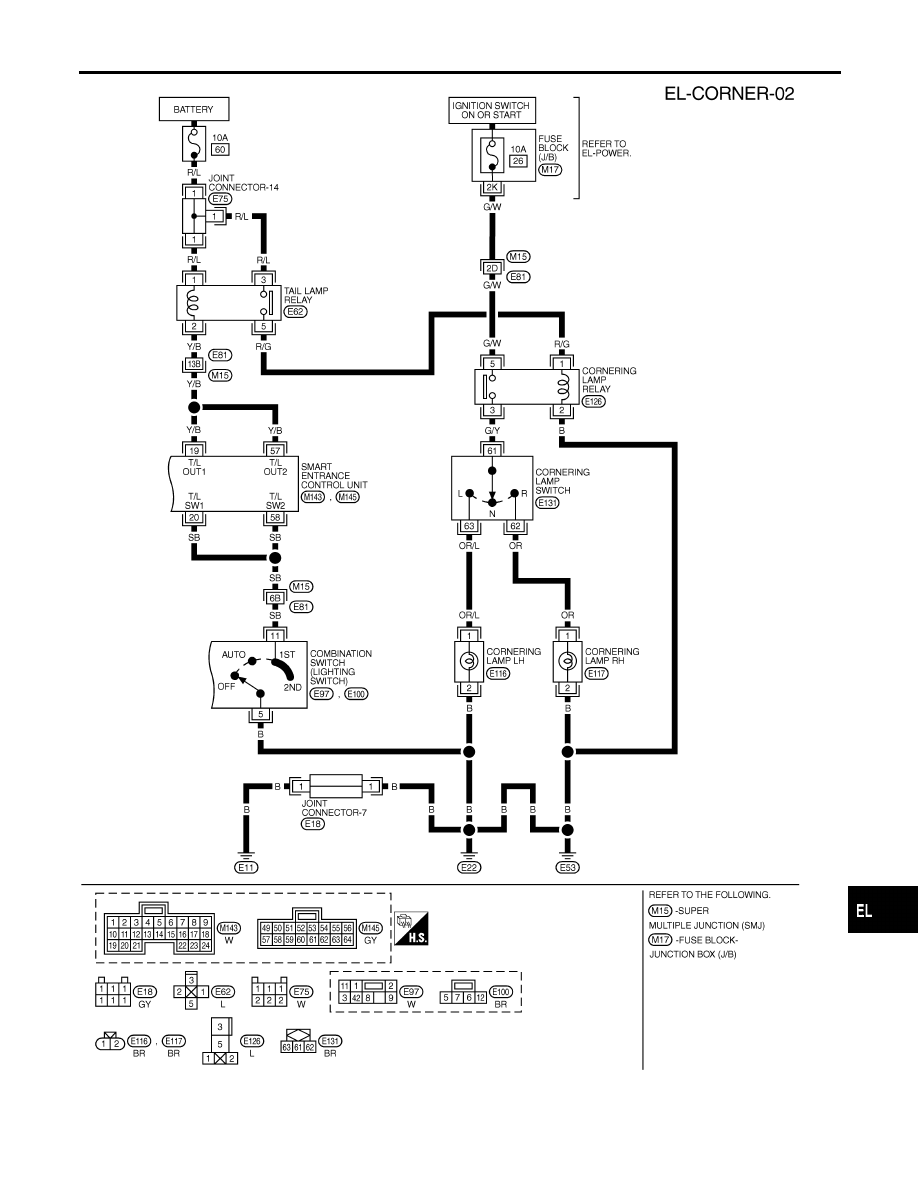

Wiring Diagram — CORNER —

EL-110

MEL417M

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

CORNERING LAMP

Wiring Diagram — CORNER — (Cont’d)

EL-111

SEL973X

CORNERING LAMP

Wiring Diagram — CORNER — (Cont’d)

EL-112
