POWER SUPPLY ROUTING

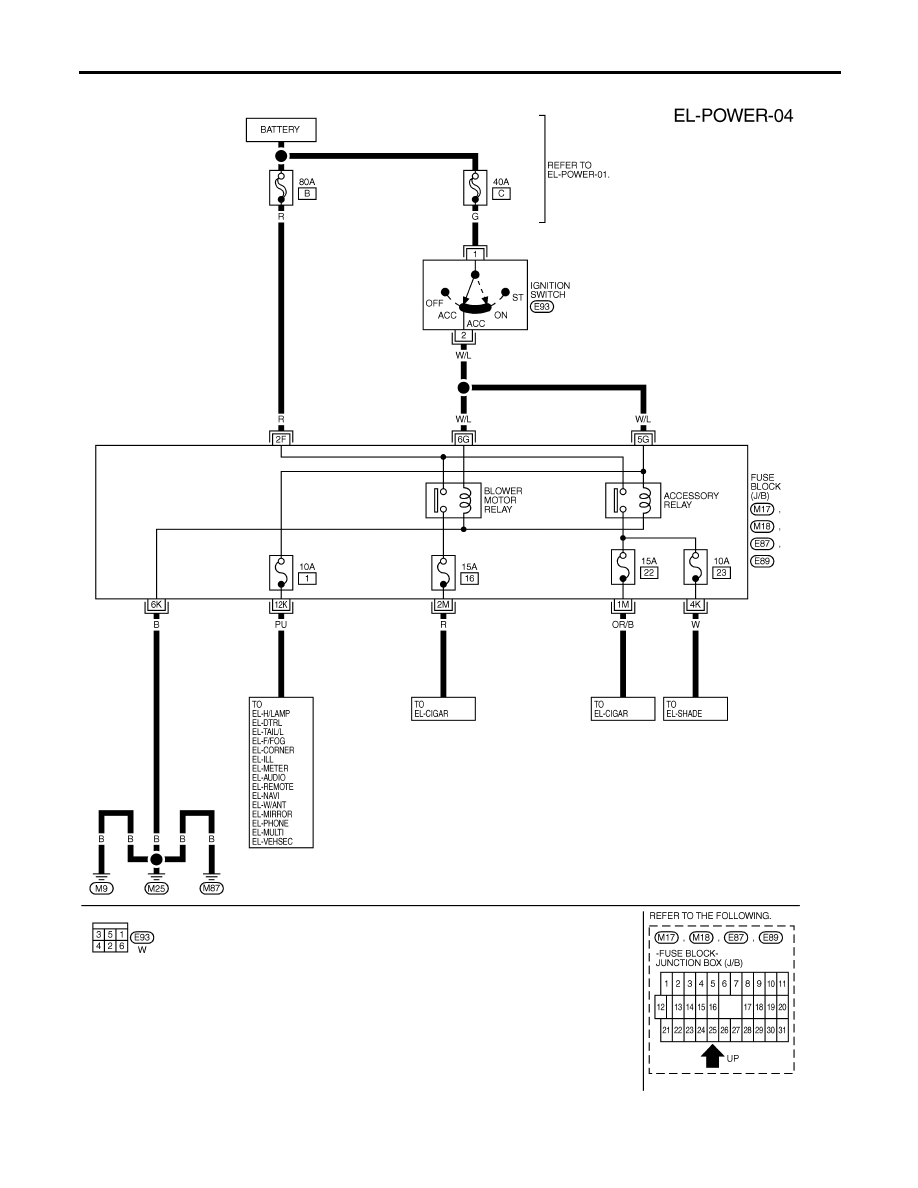

Wiring Diagram — POWER — (Cont’d)

EL-13

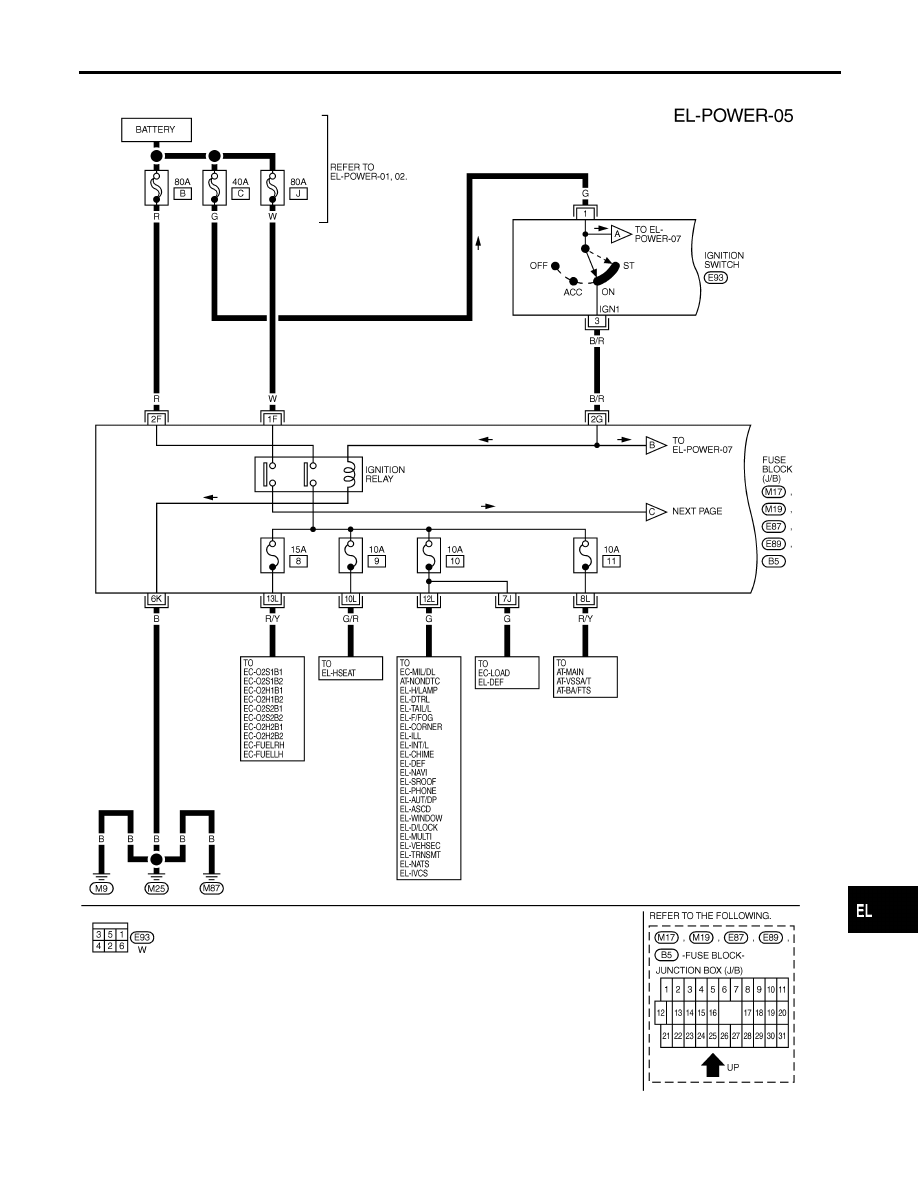

ACCESSORY POWER SUPPLY — IGNITION SW. IN “ACC” OR “ON”

NHEL0006S02

MEL382M

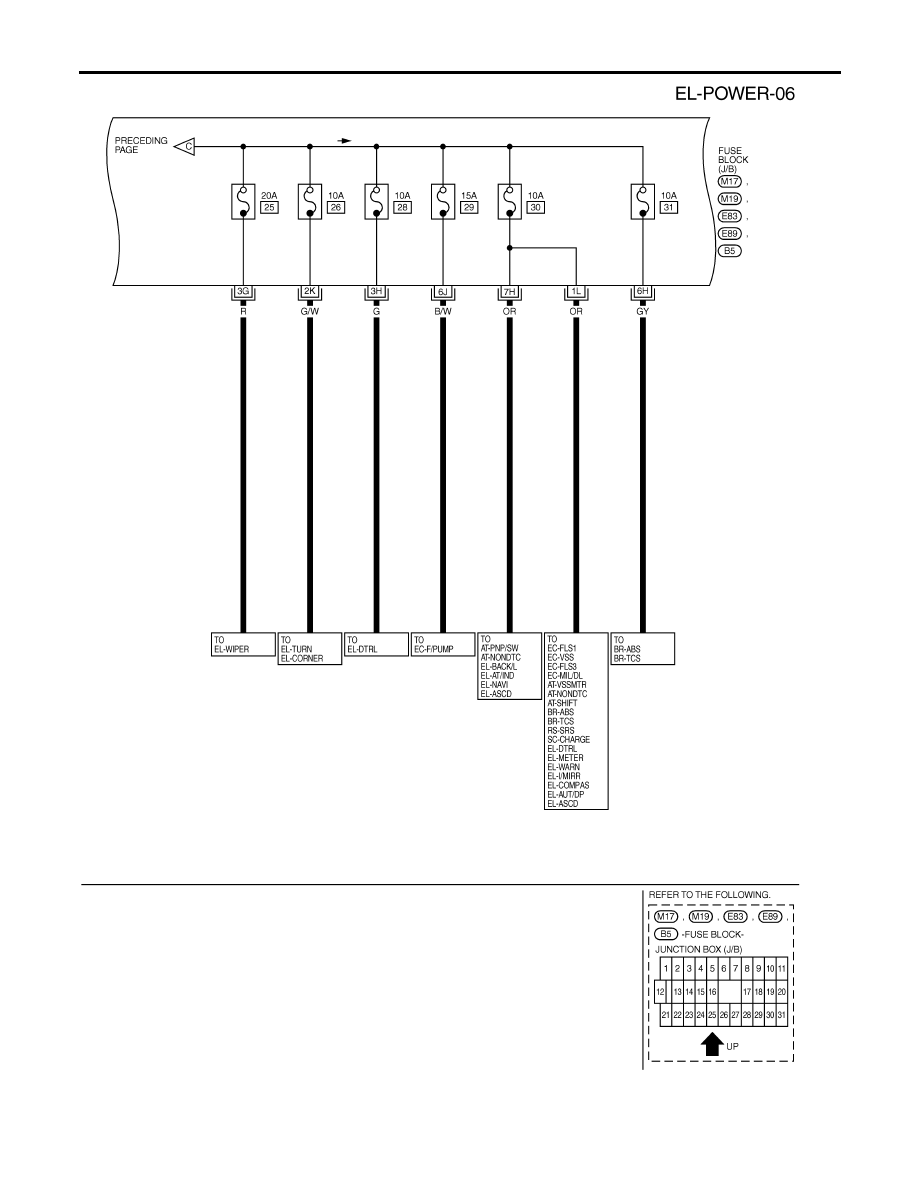

POWER SUPPLY ROUTING

Wiring Diagram — POWER — (Cont’d)

EL-14

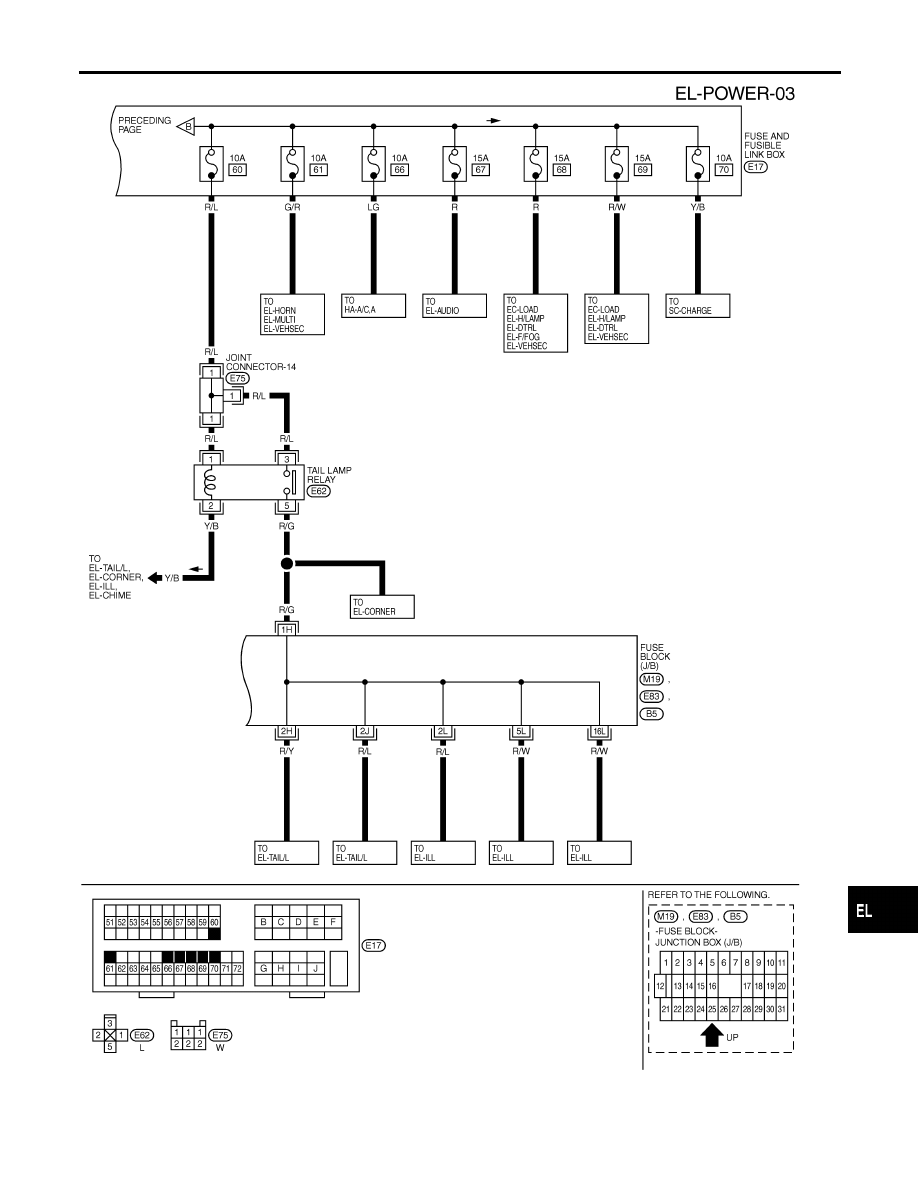

IGNITION POWER SUPPLY — IGNITION SW. IN “ON” AND/OR “START”

NHEL0006S03
