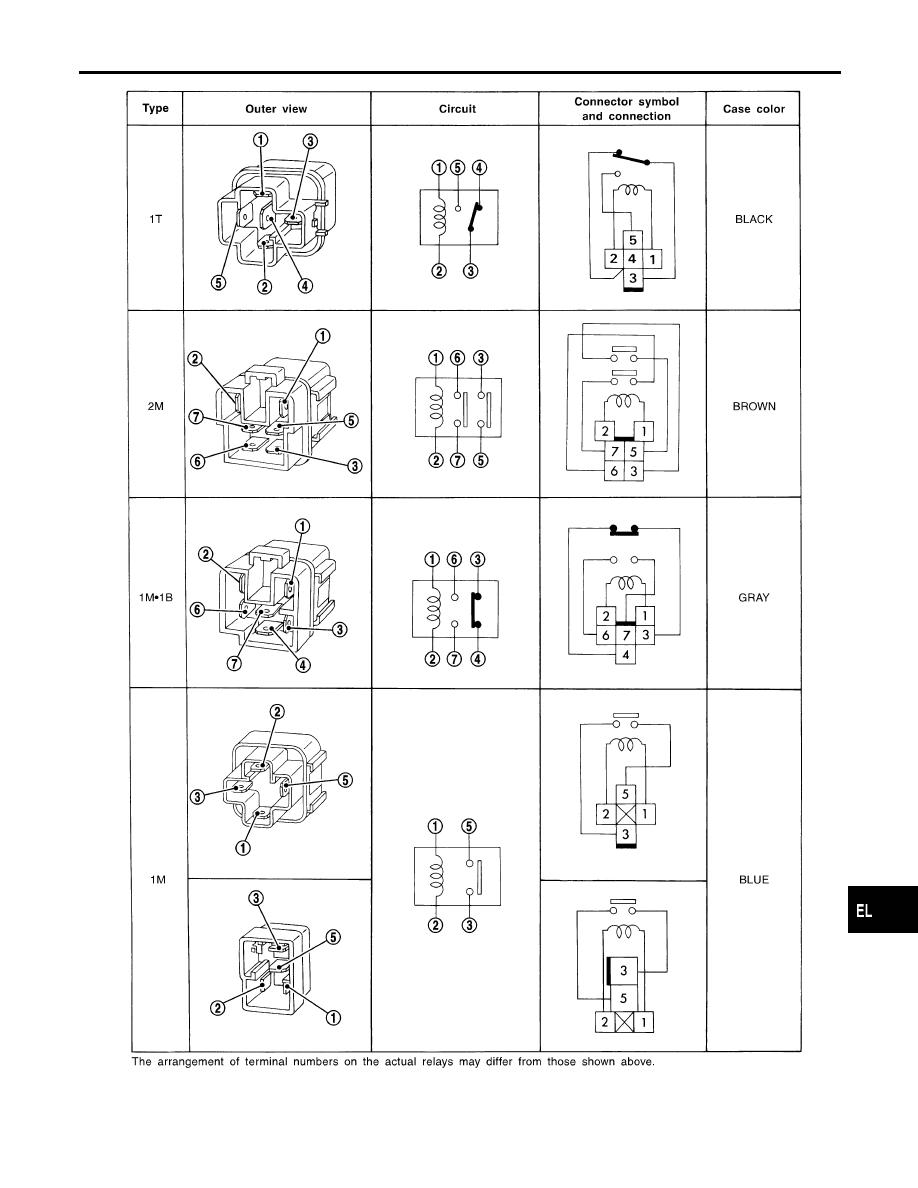

STANDARDIZED RELAY

Description (Cont’d)

EL-9

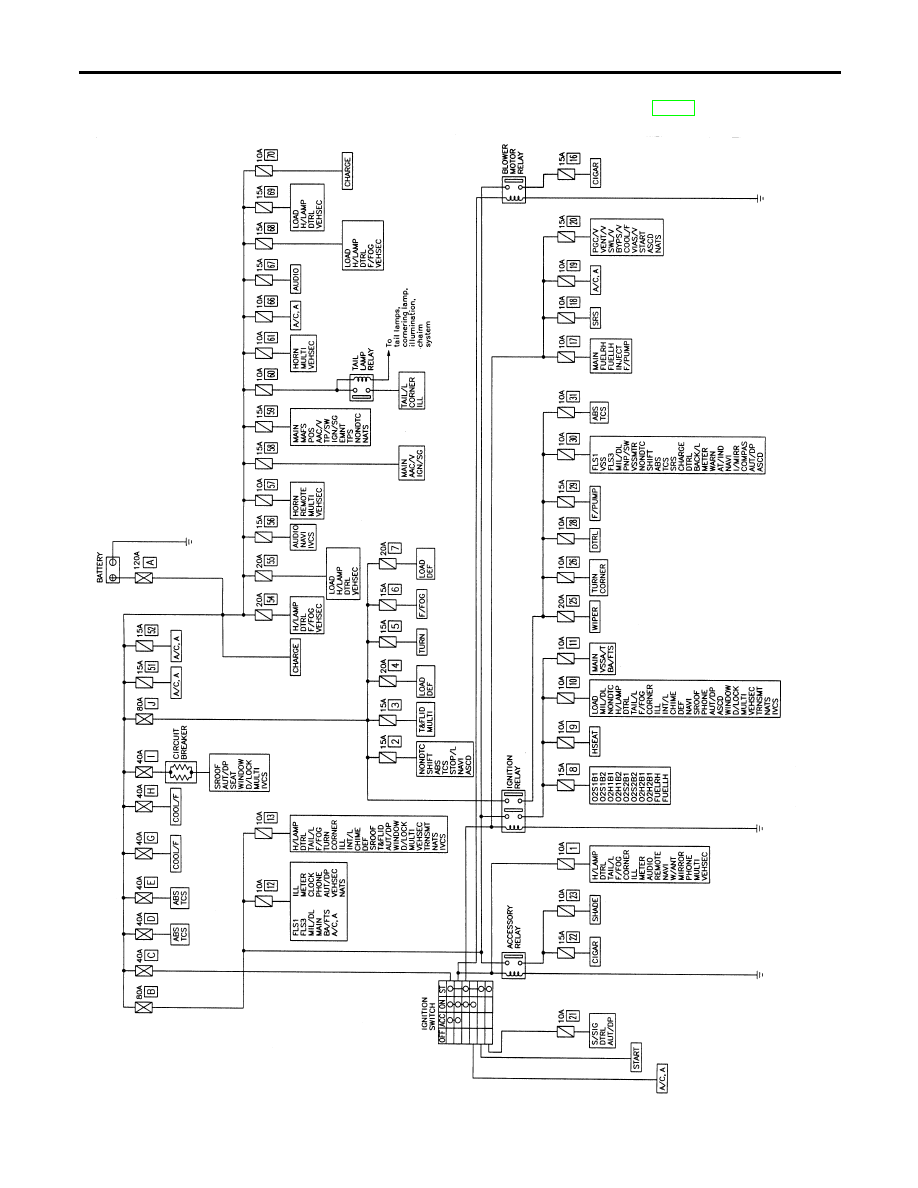

Schematic

NHEL0005

For detailed ground distribution information, refer to “GROUND DISTRIBUTION”, EL-19.

MEL378M

POWER SUPPLY ROUTING

Schematic

EL-10

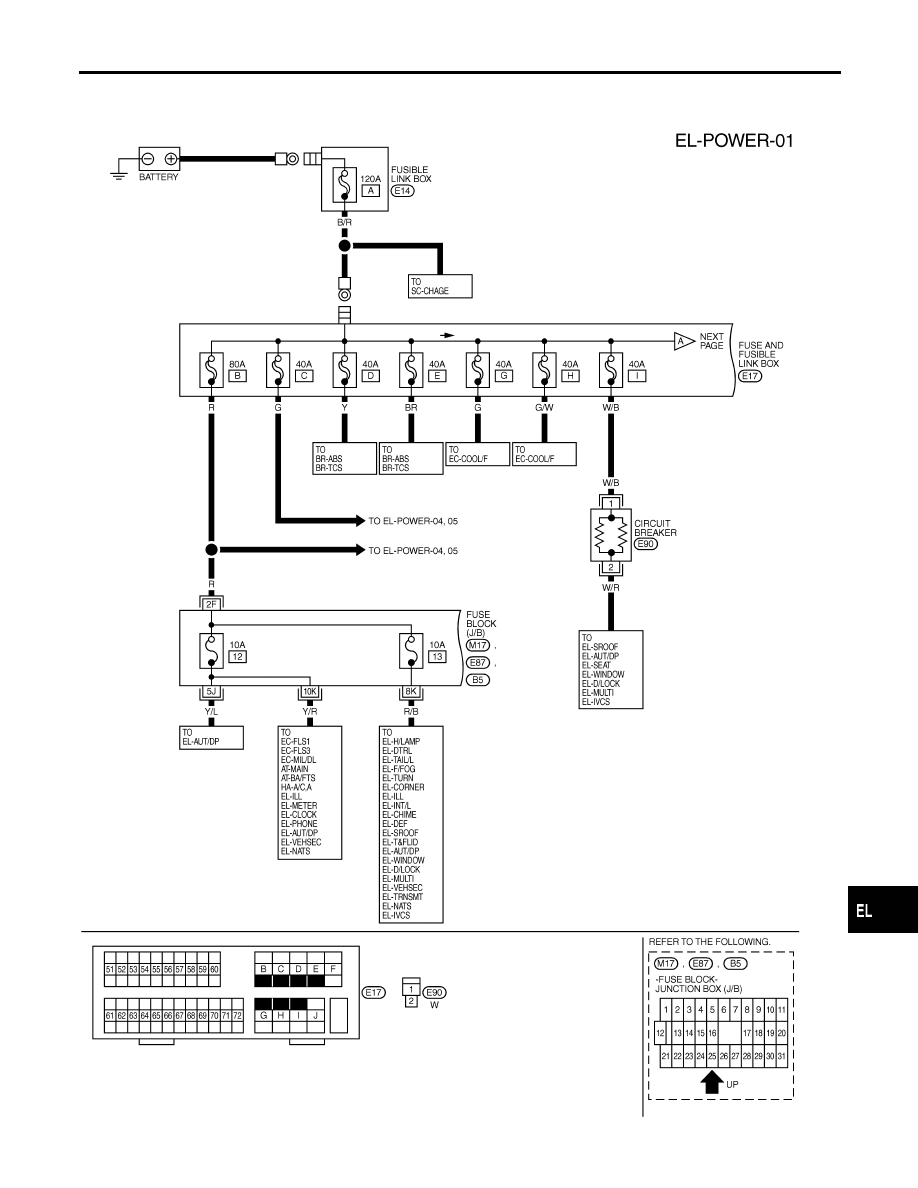

Wiring Diagram — POWER —

NHEL0006

BATTERY POWER SUPPLY — IGNITION SW. IN ANY POSITION

NHEL0006S01

MEL379M

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER SUPPLY ROUTING

Wiring Diagram — POWER —

EL-11

MEL380M

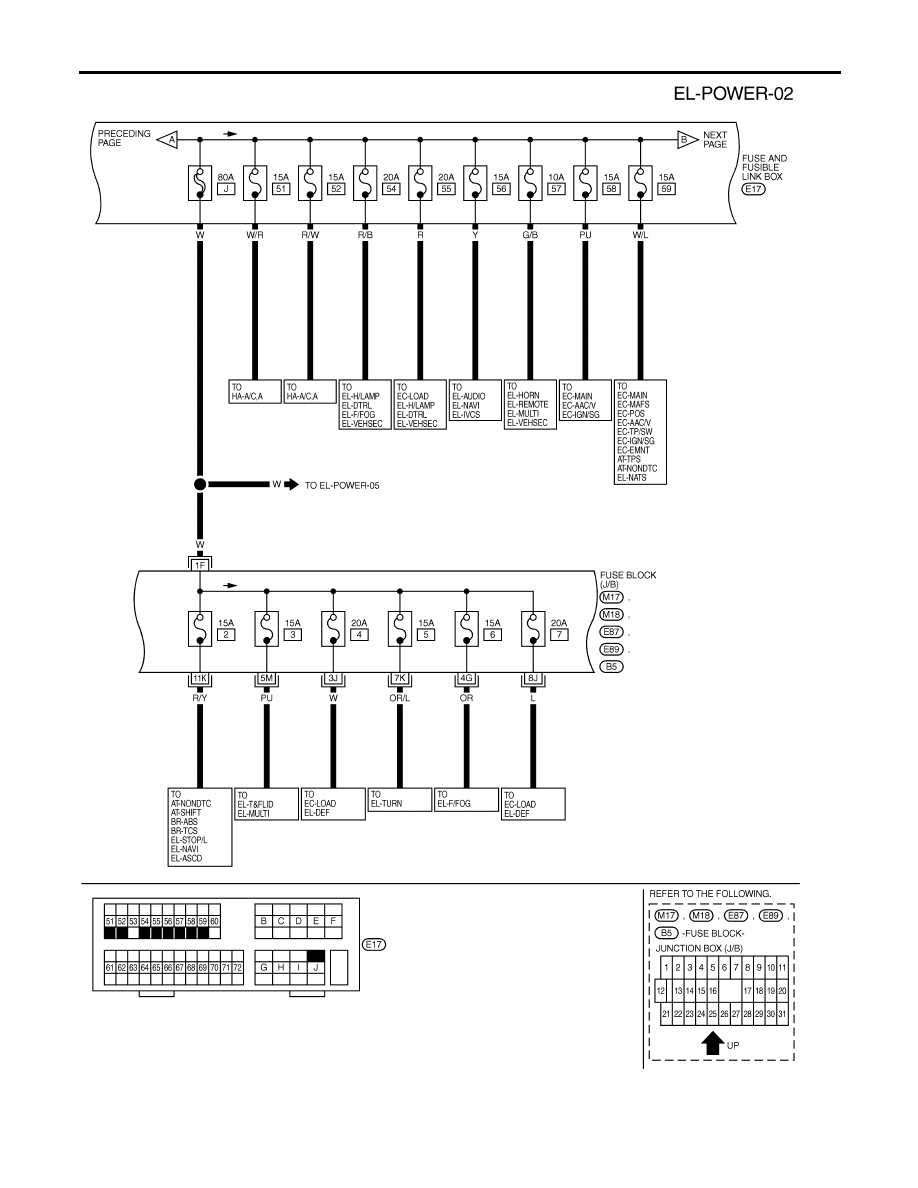

POWER SUPPLY ROUTING

Wiring Diagram — POWER — (Cont’d)

EL-12
