Wiring Diagram

NHEC0407

MEC154D

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

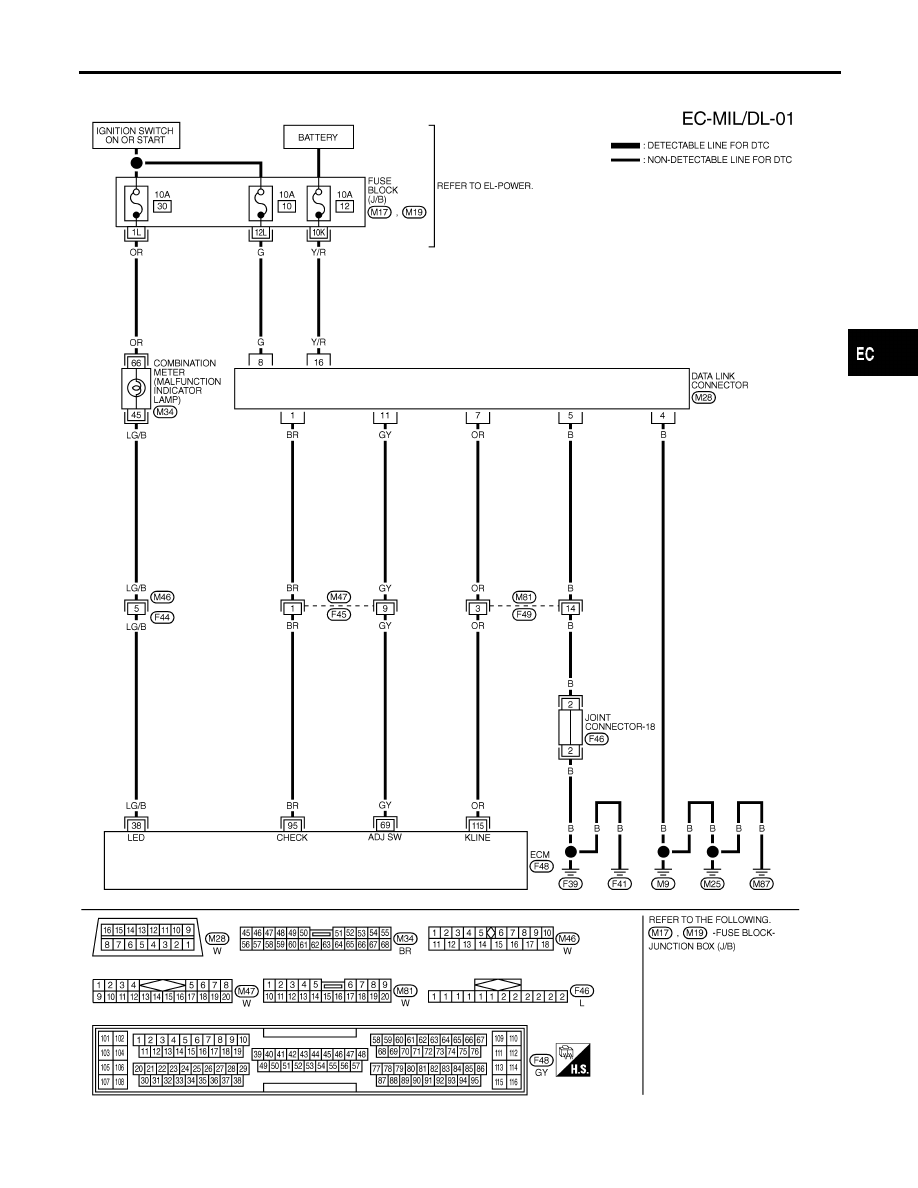

MIL & DATA LINK CONNECTORS

Wiring Diagram

EC-643

Fuel Pressure Regulator

NHEC0408

Fuel pressure at idling kPa (kg/cm

2

, psi)

Vacuum hose is connected.

Approximately 235 (2.4, 34)

Vacuum hose is disconnected.

Approximately 294 (3.0, 43)

Idle Speed and Ignition Timing

NHEC0409

Target idle speed*1

No-load*2 (in “P” or N” position)

700

±

50 rpm

Air conditioner: ON

In “P” or N” position

825 rpm or more

Ignition timing*1

In “P” or N” position

15°

±

5° BTDC

Throttle position sensor idle position

0.15 - 0.85V

*1: Throttle position sensor harness connector connected
*2: Under the following conditions:

I

Air conditioner switch: OFF

I

Electric load: OFF (Lights, heater fan & rear window defogger)

I

Steering wheel: Kept in straight-ahead position

Mass Air Flow Sensor

NHEC0411

Supply voltage

Battery voltage (11 - 14V)

Output voltage at idle

1.2 - 1.8*V

Mass air flow (Using CONSULT-II or GST)

2.0 - 6.0 g·m/sec at idle*

7.0 - 20.0 g·m/sec at 2,500 rpm*

*: Engine is warmed up to normal operating temperature and running under no-load.

Engine Coolant Temperature Sensor

NHEC0412

Temperature °C (°F)

Resistance k

Ω

20 (68)

2.1 - 2.9

50 (122)

0.68 - 1.00

90 (194)

0.236 - 0.260

Heated Oxygen Sensor 1 Heater (Front)

NHEC0414

Resistance [at 25°C (77°F)]

2.3 - 4.3

Ω

Fuel Pump

NHEC0415

Resistance [at 25°C (77°F)]

0.2 - 5.0

Ω

IACV-AAC Valve

NHEC0416

Resistance [at 20°C (68°F)]

Approximately 22

Ω

Injector

NHEC0417

Resistance [at 20°C (68°F)]

13.5 - 17.5

Ω

Resistor

NHEC0418

Resistance [at 25°C (77°F)]

Approximately 2.2 k

Ω

SERVICE DATA AND SPECIFICATIONS (SDS)

Fuel Pressure Regulator

EC-644

Throttle Position Sensor

NHEC0419

Throttle valve conditions

Voltage

(at normal operating temperature,

engine off, ignition switch ON,

throttle opener disengaged)

Completely closed (a)

0.15 - 0.85V

Partially open

Between (a) and (b)

Completely open (b)

3.5 - 4.7V

Calculated Load Value

NHEC0420

Calculated load value % (Using CONSULT-II or GST)

At idle

14.0 - 33.0

At 2,500 rpm

12.0 - 25.0

Intake Air Temperature Sensor

NHEC0421

Temperature °C (°F)

Resistance k

Ω

20 (68)

2.1 - 2.9

80 (176)

0.27 - 0.38

Heated Oxygen Sensor 2 Heater (Rear)

NHEC0422

Resistance [at 25°C (77°F)]

2.3 - 4.3

Ω

Crankshaft Position Sensor (REF)

NHEC0423

Resistance [at 20°C (68°F)]

470 - 570

Ω

Fuel Tank Temperature Sensor

NHEC0424

Temperature °C (°F)

Resistance k

Ω

20 (68)

2.3 - 2.7

50 (122)

0.79 - 0.90

Camshaft Position Sensor (PHASE)

NHEC0639

Resistance [at 20°C (68°F)]

HITACHI make

1,440 - 1,760

Ω

MITSUBISHI make

2,090 - 2,550

Ω

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

SERVICE DATA AND SPECIFICATIONS (SDS)

Throttle Position Sensor

EC-645
