Infiniti I30 (A33). Manual - part 330

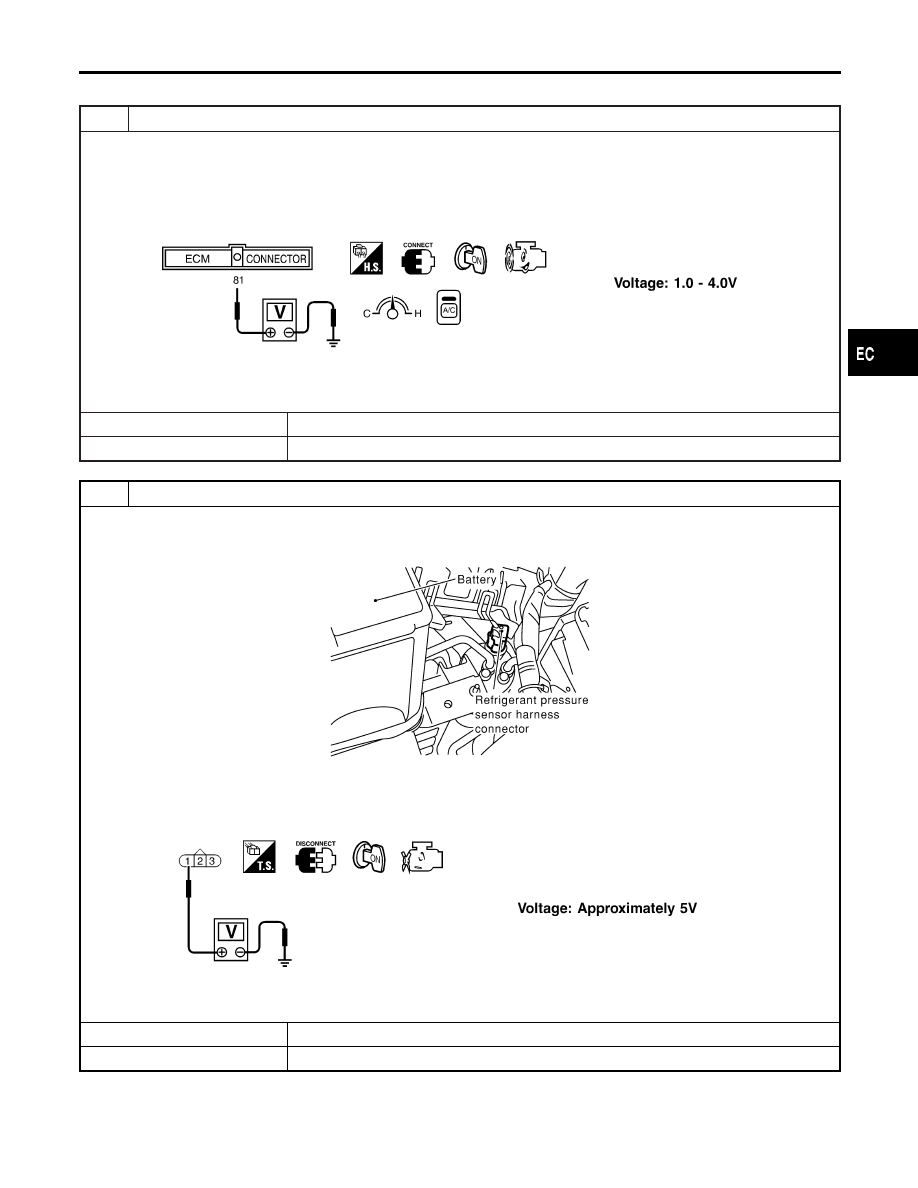

Diagnostic Procedure

NHEC0638

1

CHECK REFRIGERANT PRESSURE SENSOR OVERALL FUNCTION

1. Start engine and warm it up to normal operating temperature.
2. Turn A/C switch and blower switch “ON”.
3. Check voltage between ECM terminal 81 and ground with CONSULT-II or tester.

SEC014C

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 2.

2

CHECK REFRIGERANT PRESSURE SENSOR POWER SUPPLY CIRCUIT

1. Turn A/C switch and blower switch “OFF”.
2. Stop engine.
3. Disconnect refrigerant pressure sensor harness connector.

SEF287X

4. Turn ignition switch “ON”.
5. Check voltage between refrigerant pressure sensor terminal 1 and ground with CONSULT-II or tester.

SEF618X

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REFRIGERANT PRESSURE SENSOR

Diagnostic Procedure

EC-635

3

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors E15, F18

I

Harness for open or short between ECM and refrigerant pressure sensor

©

Repair harness or connectors.

4

CHECK REFRIGERANT PRESSURE SENSOR GROUND CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch “OFF”.
2. Check harness continuity between refrigerant pressure sensor terminal 3 and engine ground. Refer to Wiring Diagram.

Continuity should exist.

3. Also check harness for short to power.

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 5.

5

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors E8, F17

I

Harness for open or short between ECM and refrigerant pressure sensor

I

Harness for open or short between TCM (Transmission control module) and refrigerant pressure sensor

©

Repair open circuit or short to power in harness or connectors.

6

CHECK REFRIGERANT PRESSURE SENSOR INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1. Disconnect ECM harness connector.
2. Check harness continuity between ECM terminal 81 and refrigerant pressure sensor terminal 2. Refer to Wiring Dia-

gram.

Continuity should exist.

3. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 8.

NG

©

GO TO 7.

7

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors E8, F17

I

Harness for open or short between ECM and refrigerant pressure sensor

©

Repair open circuit or short to ground or short to power in harness or connectors.

8

CHECK REFRIGERANT PRESSURE SENSOR

Refer to HA-80, “Refrigerant pressure sensor”.

OK or NG

OK

©

GO TO 9.

NG

©

Replace refrigerant pressure sensor.

9

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-144.

©

INSPECTION END

REFRIGERANT PRESSURE SENSOR

Diagnostic Procedure (Cont’d)

EC-636

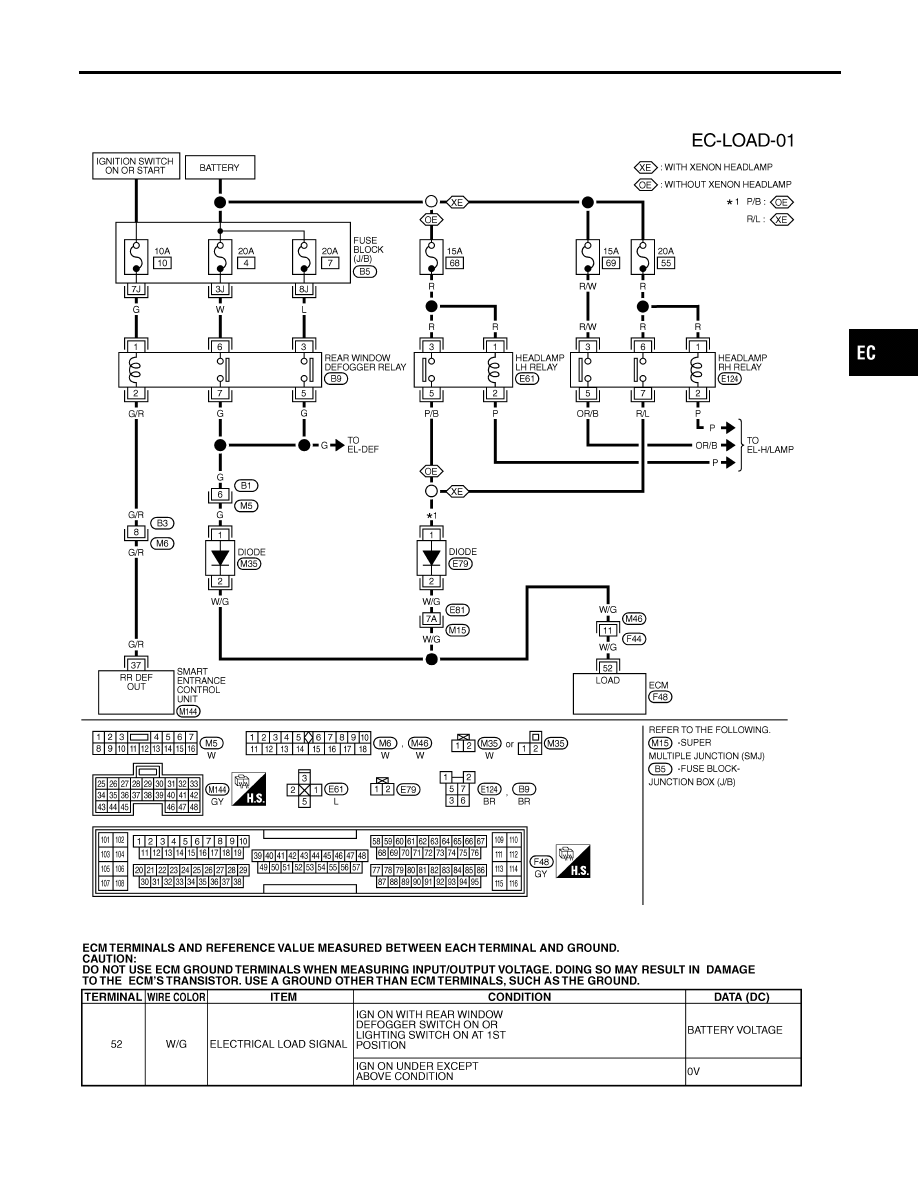

Wiring Diagram

NHEC0604

FOR USA

NHEC0604S01

MEC398D

SEF642XB

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ELECTRICAL LOAD SIGNAL

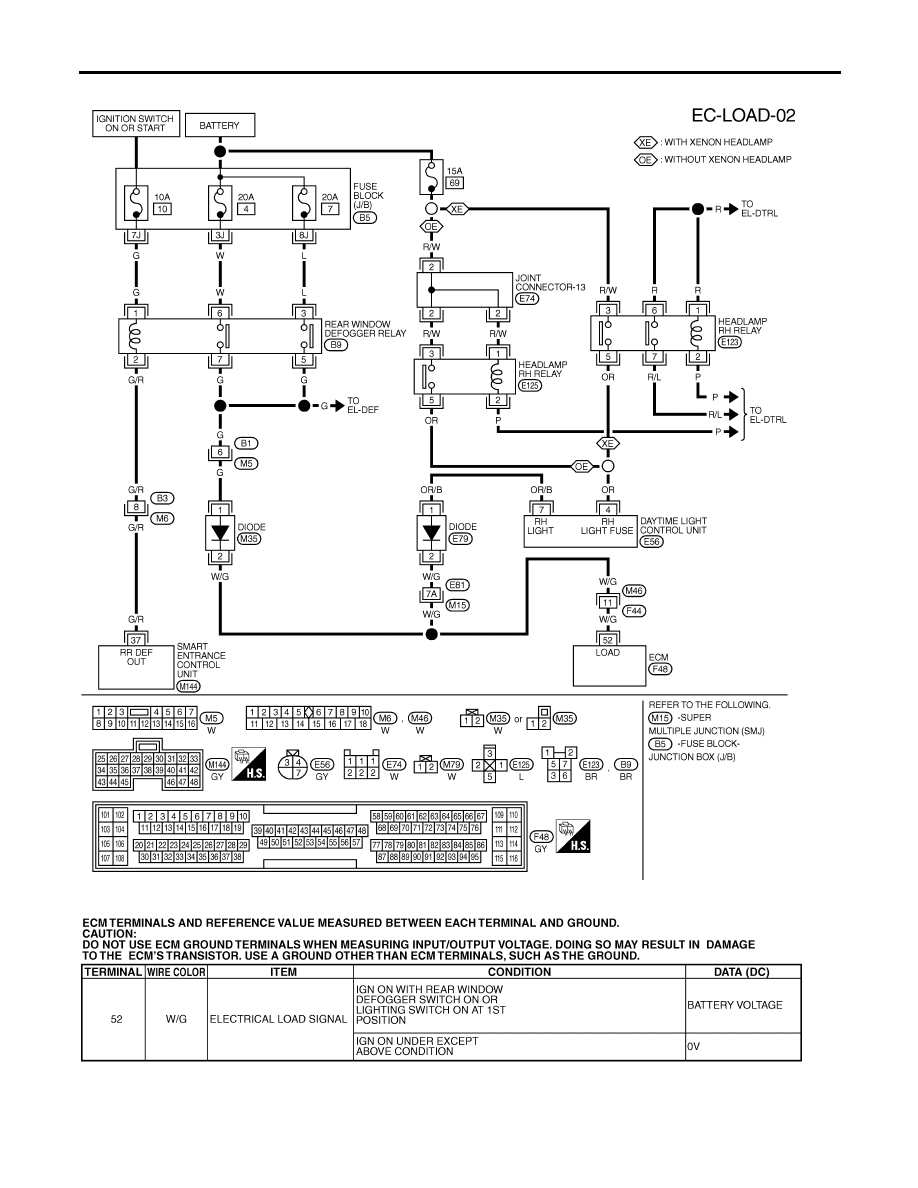

Wiring Diagram

EC-637

FOR CANADA

NHEC0604S02

MEC399D

SEF642XB

ELECTRICAL LOAD SIGNAL

Wiring Diagram (Cont’d)

EC-638
