2

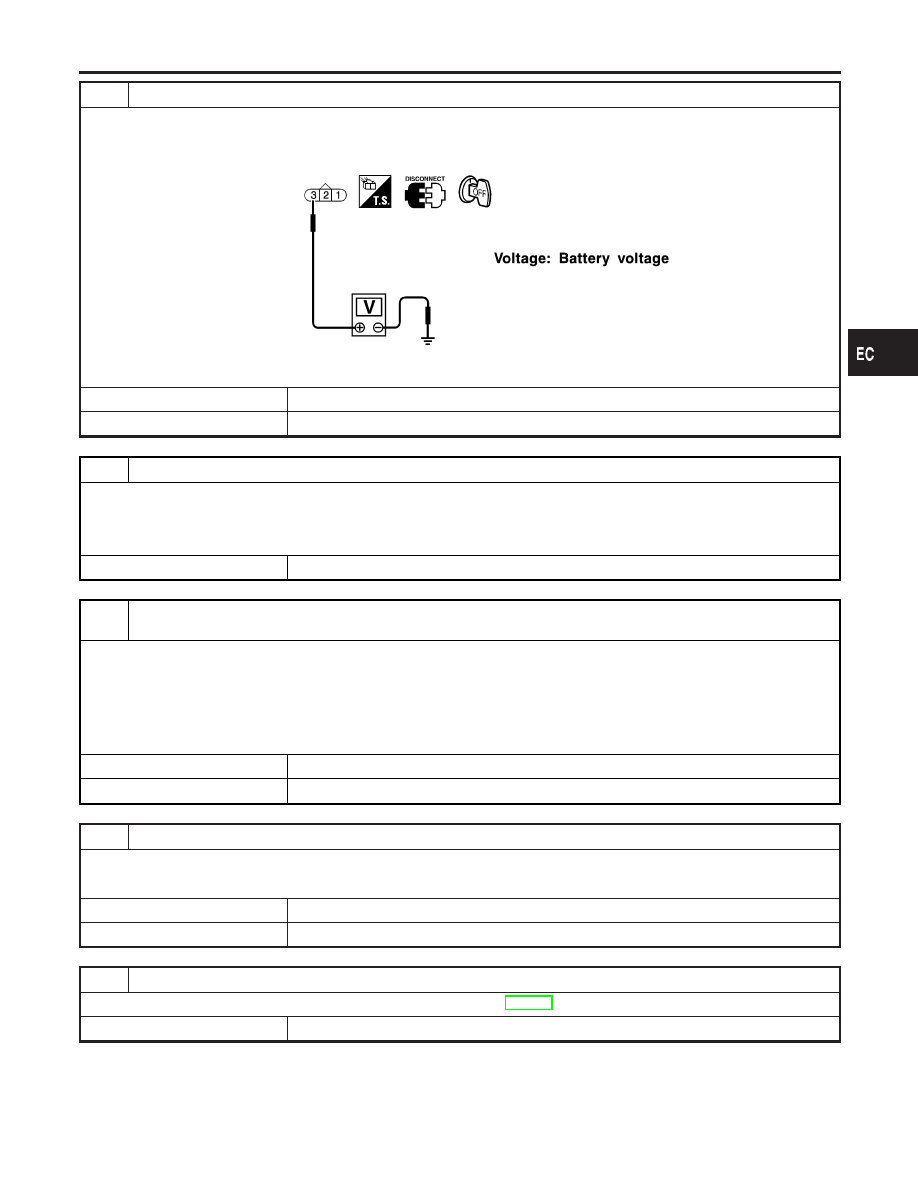

CHECK ELECTRONIC CONTROLLED ENGINE MOUNT POWER SUPPLY CIRCUIT

1. Turn ignition switch “OFF”.
2. Disconnect front or rear electronic controlled engine mount harness connector.
3. Check voltage between electronic controlled engine mount terminal 3 and ground with CONSULT-II or tester.

SEF899X

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

3

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors E15, F18

I

15A fuse

I

Harness for open or short between electronic controlled engine mount and battery

©

Repair harness or connectors.

4

CHECK ELECTRONIC CONTROLLED ENGINE MOUNT OUTPUT SIGNAL CIRCUIT FOR OPEN AND
SHORT

1. Disconnect ECM harness connector.
2. Check harness continuity between ECM terminal 49 and electronic controlled engine mount terminal 1, ECM terminal

50 and electronic controlled engine mount terminal 2. Refer to Wiring Diagram.

Continuity should exist.

3. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 5.

NG

©

Repair open circuit, short to ground or short to power in harness connectors.

5

CHECK ELECTRONIC CONTROLLED ENGINE MOUNT

Visually check front and rear electronic controlled engine mount.

OK or NG

OK

©

GO TO 6.

NG

©

Replace front or rear engine mount assembly.

6

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-144.

©

INSPECTION END

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ELECTRONIC CONTROLLED ENGINE MOUNT

Diagnostic Procedure (Cont’d)

EC-627

SEF286X

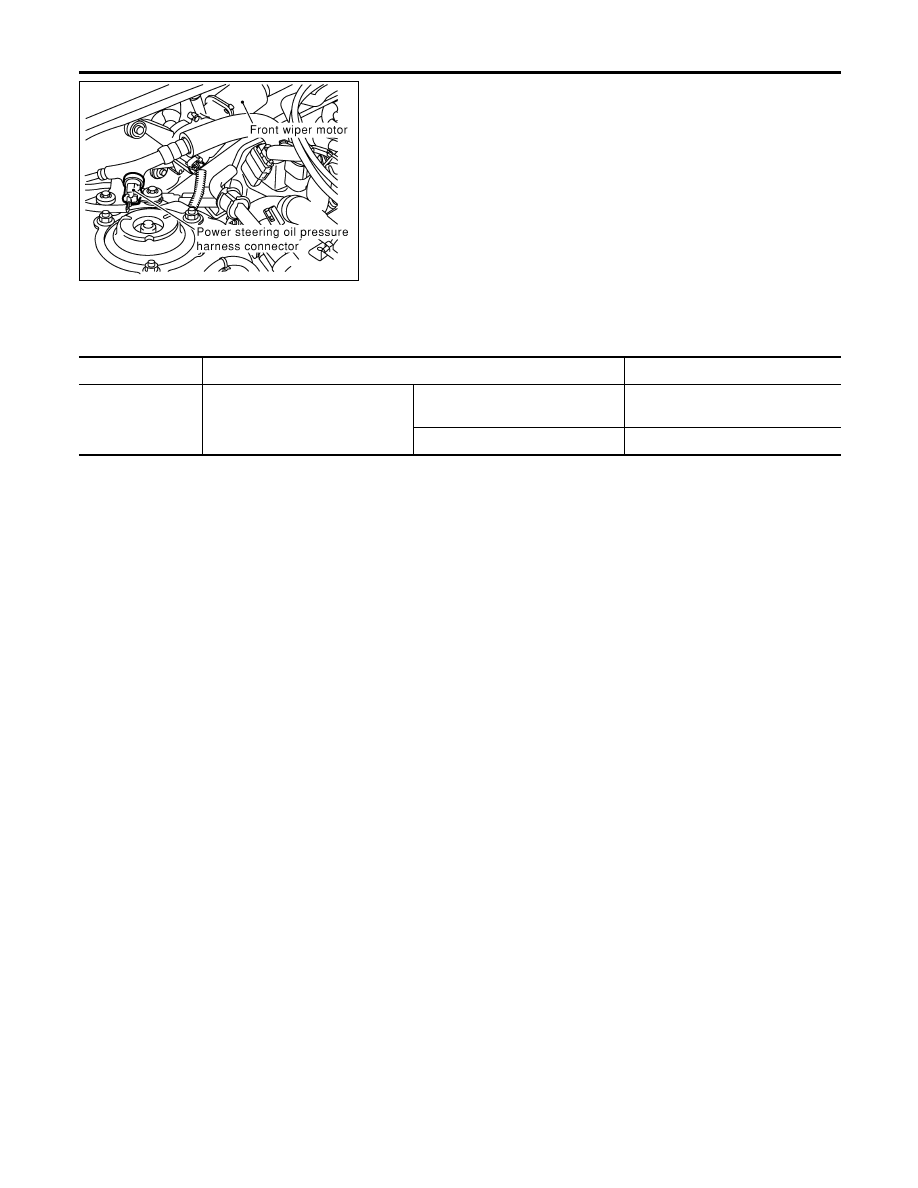

Component Description

NHEC0398

The power steering oil pressure switch is attached to the power
steering high-pressure tube and detects a power steering load.
When a power steering load is detected, it signals the ECM. The
ECM adjusts the IACV-AAC valve to increase the idle speed and
adjust for the increased load.

CONSULT-II Reference Value in Data Monitor
Mode

NHEC0399

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

PW/ST SIGNAL

I

Engine: After warming up, idle
the engine

Steering wheel in neutral position
(forward direction)

OFF

The steering wheel is fully turned.

ON

POWER STEERING OIL PRESSURE SWITCH

Component Description

EC-628

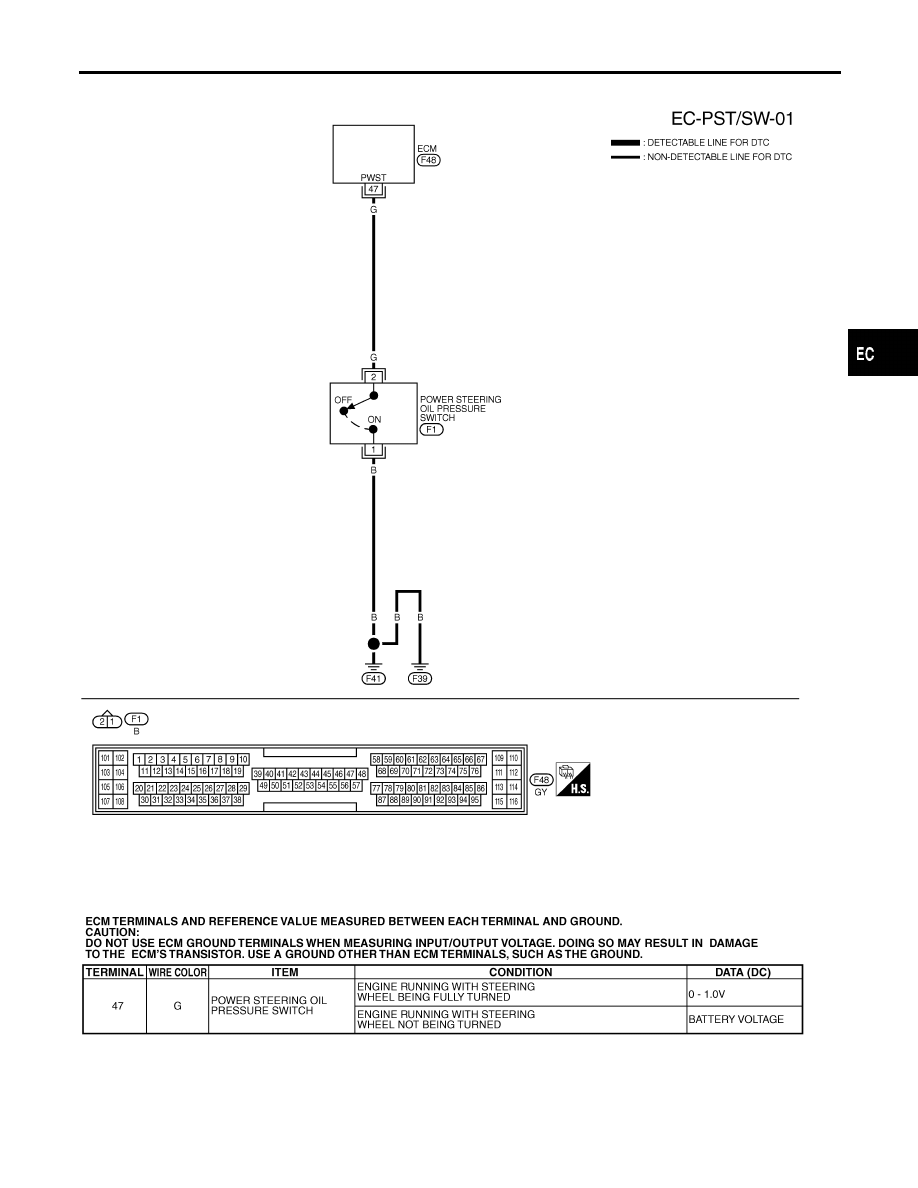

Wiring Diagram

NHEC0401

MEC765C

SEF641XB

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

POWER STEERING OIL PRESSURE SWITCH

Wiring Diagram

EC-629

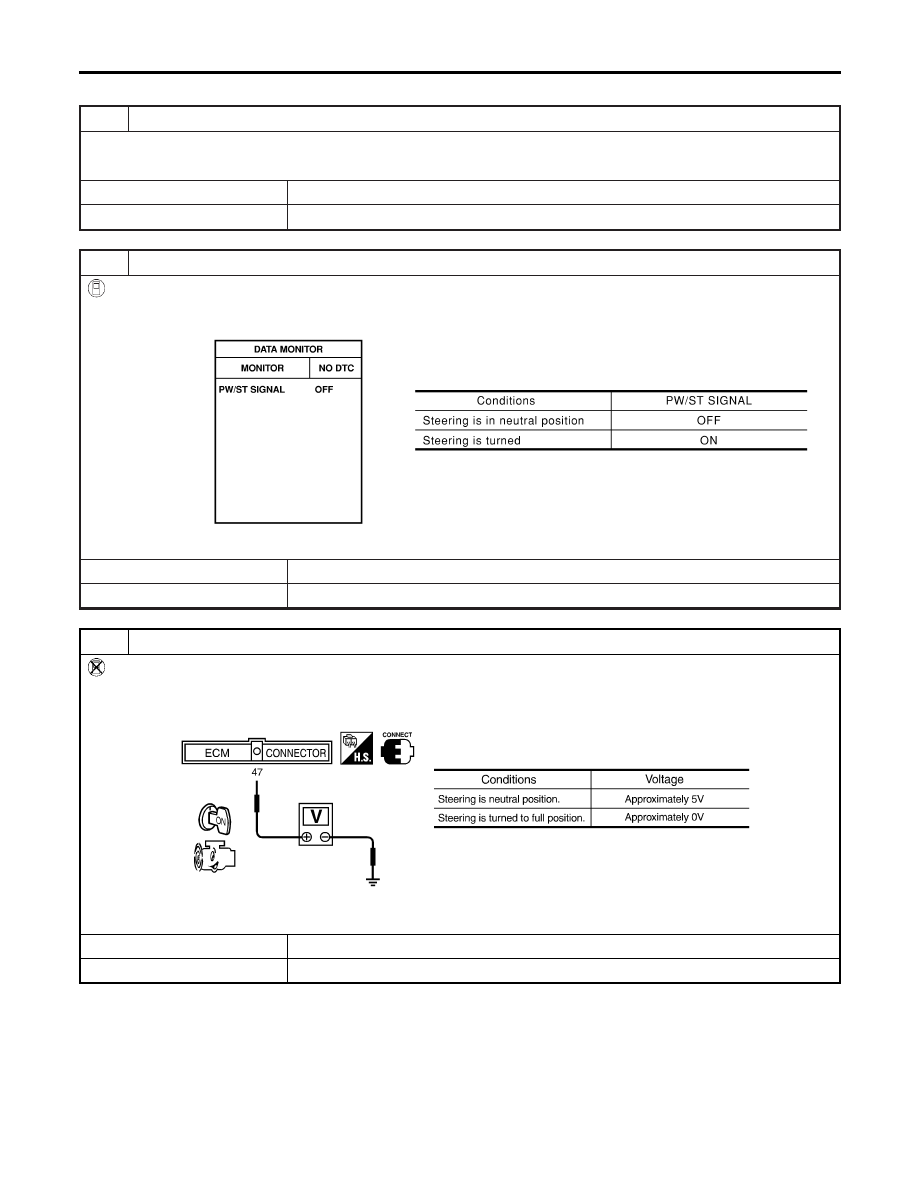

Diagnostic Procedure

NHEC0402

1

INSPECTION START

Do you have CONSULT-II?

Yes or No

Yes

©

GO TO 2.

No

©

GO TO 3.

2

CHECK OVERALL FUNCTION

With CONSULT-II

1. Start engine.
2. Check “PW/ST SIGNAL” in “DATA MONITOR” mode with CONSULT-II under the following conditions.

SEF054Y

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 4.

3

CHECK OVERALL FUNCTION

Without CONSULT-II

1. Start engine.
2. Check voltage between ECM terminal 47 and ground under the following conditions.

SEF363X

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 4.

POWER STEERING OIL PRESSURE SWITCH

Diagnostic Procedure
