3

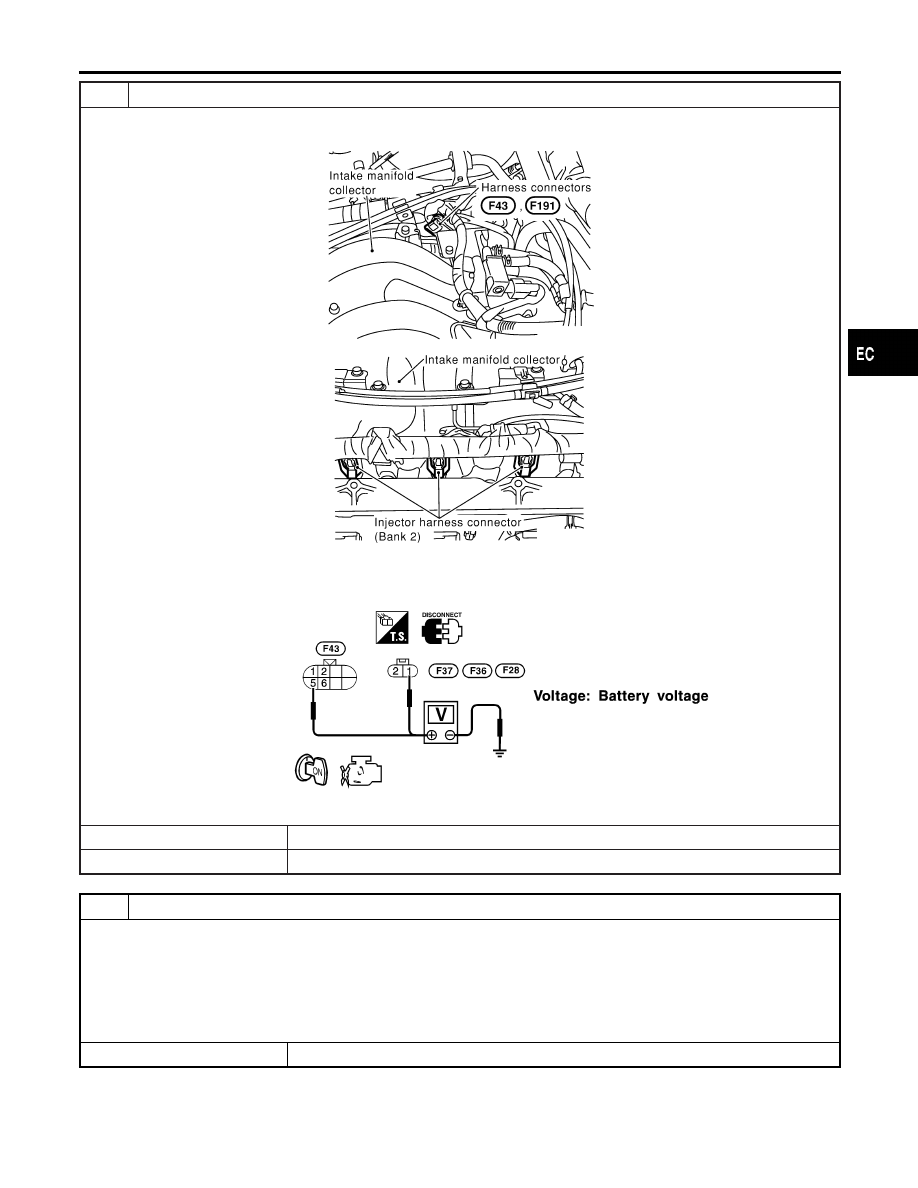

CHECK INJECTOR POWER SUPPLY CIRCUIT

1. Turn ignition switch “OFF”.
2. Disconnect injector harness connectors (bank 2) and harness connectors F43, F191 (bank 1).

SEF276X

SEF281XA

3. Turn ignition switch “ON”.
4. Check voltage between injector terminal 1 and ground, harness connector F43 terminal 5 and ground with CONSULT-II

or tester.

SEF897X

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 4.

4

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors M46, F44

I

Harness connectors F43, F191

I

Fuse block (J/B) connector M19

I

10A fuse

I

Harness for open or short between injector and fuse

I

Harness for open or short between harness connector F43 and fuse

©

Repair harness or connectors.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

INJECTOR

Diagnostic Procedure (Cont’d)

EC-611

5

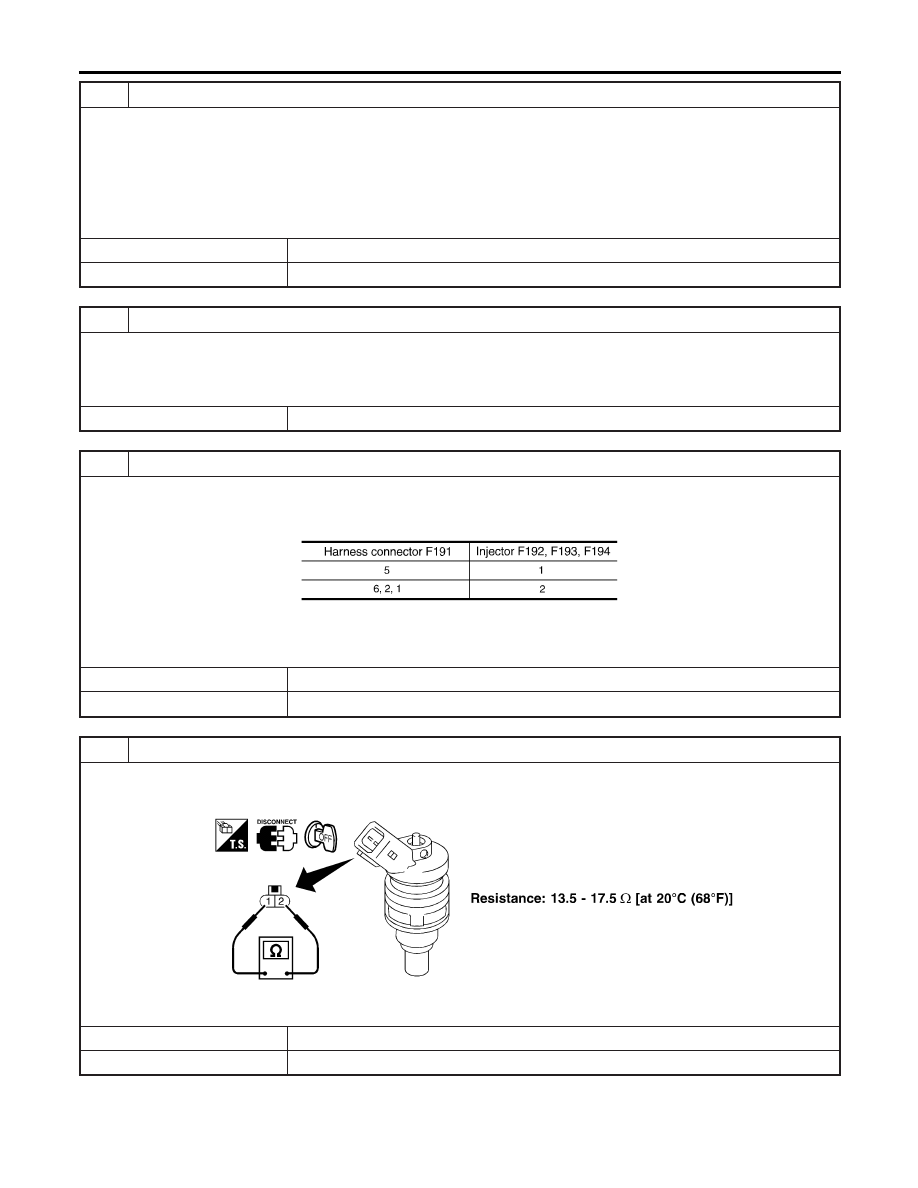

CHECK INJECTOR OUTPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch “OFF”.
2. Disconnect ECM harness connector.
3. Check harness continuity between injector terminal 2 and ECM terminals 103, 104, 107, harness connector F191 termi-

nals 6, 2, 1 and ECM terminals 101, 105, 102. Refer to Wiring Diagram.

Continuity should exist.

4. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 7.

NG

©

GO TO 6.

6

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors F43, F191

I

Harness for open or short between harness connector F191 and ECM

I

Harness for open or short between ECM and injector

©

Repair open circuit or short to ground or short to power in harness or connectors.

7

CHECK SUB-HARNESS CIRCUIT FOR OPEN AND SHORT (RIGHT BANK)

1. Remove intake manifold collector.
2. Disconnect injector harness connectors (Right bank).
3. Check harness continuity between the following terminals. Refer to Wiring Diagram.

MTBL0359

Continuity should exist.

OK or NG

OK

©

GO TO 8.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

8

CHECK INJECTOR

1. Disconnect injector harness connector.
2. Check resistance between terminals as shown in the figure.

SEF964XA

OK or NG

OK

©

GO TO 9.

NG

©

Replace injector.

INJECTOR

Diagnostic Procedure (Cont’d)

EC-612

9

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-144.

©

INSPECTION END

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

INJECTOR

Diagnostic Procedure (Cont’d)

EC-613

CONSULT-II Reference Value in Data Monitor
Mode

NHEC0388

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

START SIGNAL

I

Ignition switch: ON

,

START

,

ON

OFF

,

ON

,

OFF

START SIGNAL

CONSULT-II Reference Value in Data Monitor Mode
