SEF254P

Component Description

NHEC0292

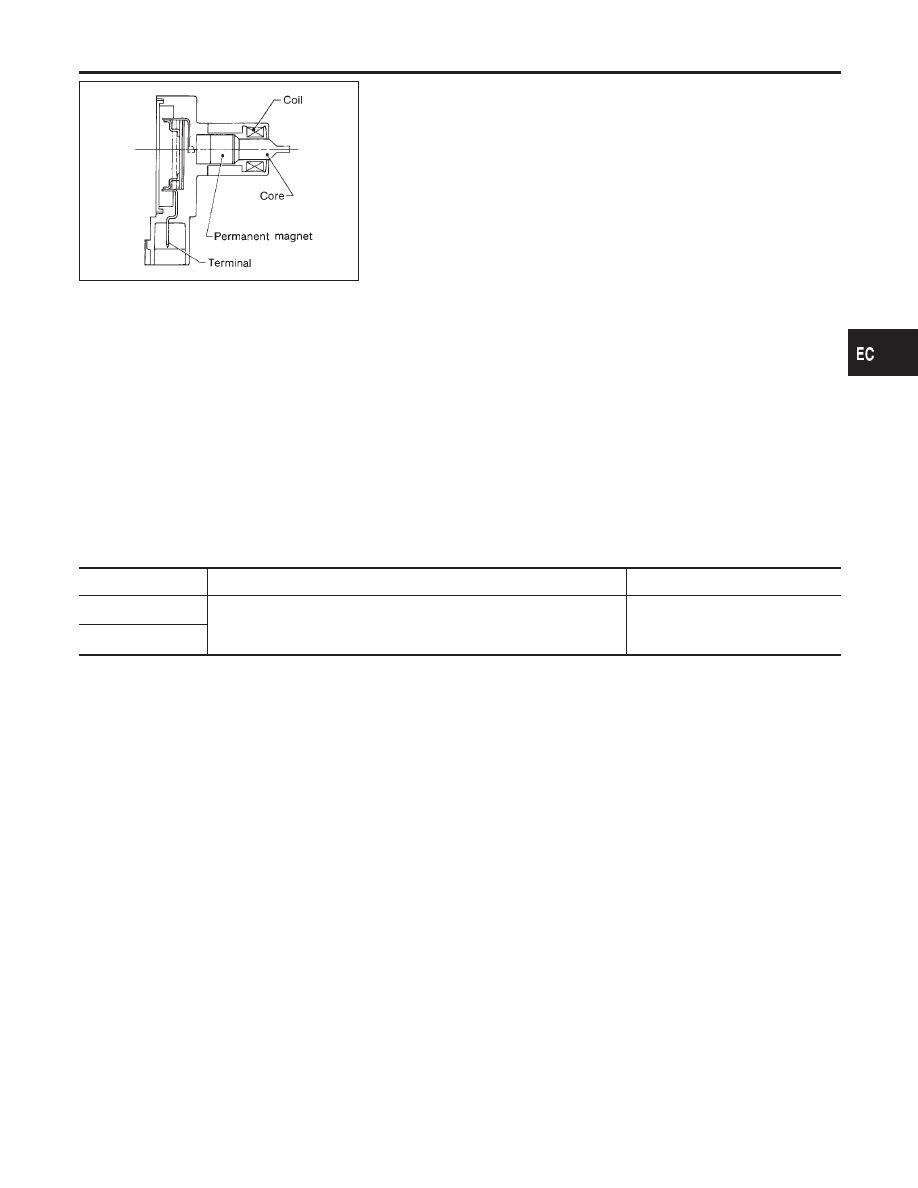

The crankshaft position sensor (POS) is located on the oil pan
facing the gear teeth (cogs) of the signal plate (flywheel). It detects
the crankshaft position signal (1° signal).
The sensor consists of a permanent magnet, core and coil.
When engine is running, the gap between the sensor and the gear
teeth (cogs) will periodically change. Permeability near the sensor
also changes.
Due to the permeability change, the magnetic flux near the core is
changed. Therefore, the voltage signal generated in the coil is
changed.
The ECM receives the voltage signal and detects the crankshaft
position signal (1° signal).

CONSULT-II Reference Value in Data Monitor
Mode

NHEC0581

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

CKPS·RPM (POS)

I

Tachometer: Connect

I

Run engine and compare tachometer indication with the CONSULT-II
value.

Almost the same speed as the
CONSULT-II value.

ENG SPEED

On Board Diagnosis Logic

NHEC0294

Malfunction is detected when chipping of the signal plate (flywheel
or drive plate) gear tooth (cog) is detected by the ECM.

Possible Cause

NHEC0582

I

Harness or connectors

I

Crankshaft position sensor (POS)

I

Signal plate (Drive plate/Flywheel)

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1336 CRANKSHAFT POSITION SENSOR (CKPS) (POS) (COG)

Component Description

EC-523

DTC Confirmation Procedure

NHEC0295

NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch “OFF” and wait at least 10 seconds
before conducting the next test.
TESTING CONDITION:
Before performing the following procedure, confirm that bat-
tery voltage is more than 10.5V.

SEF058Y

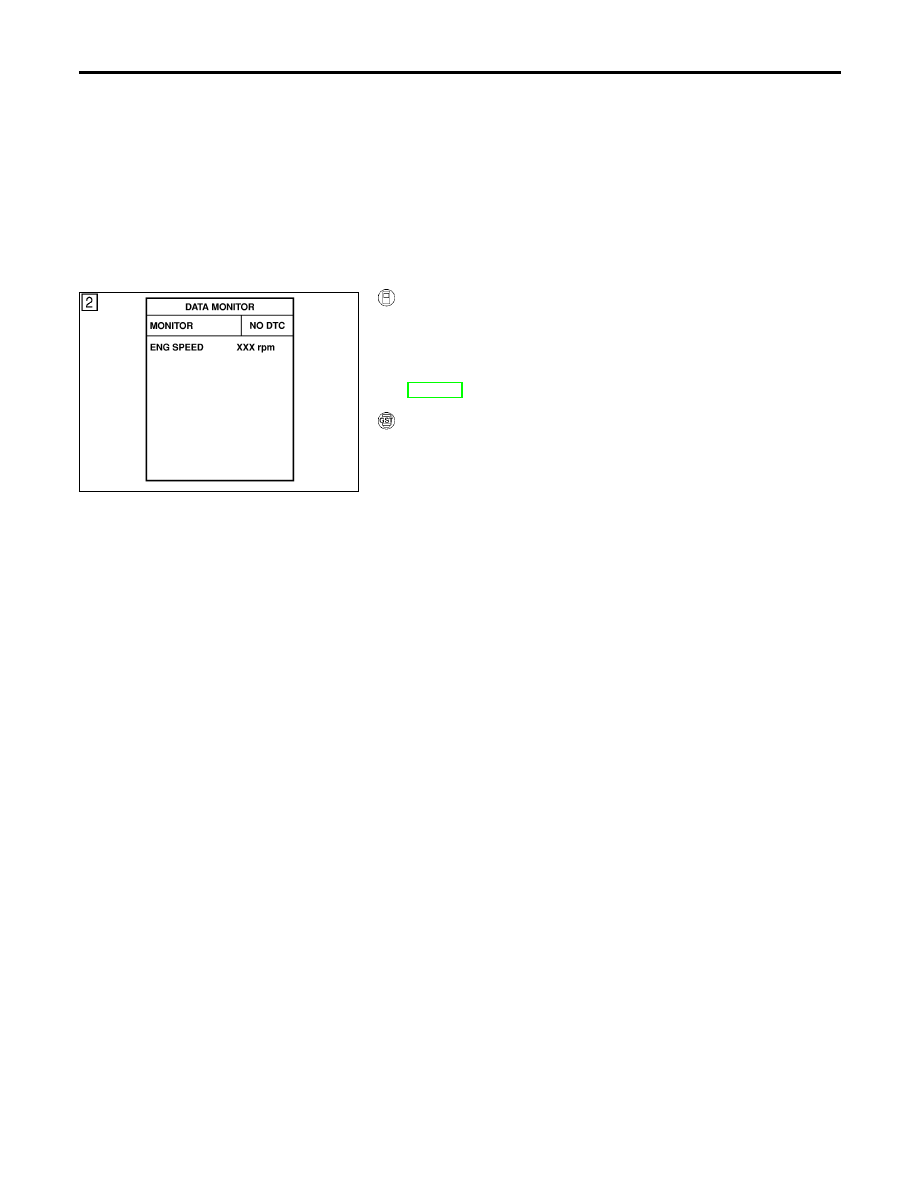

WITH CONSULT-II

NHEC0295S01

1)

Turn ignition switch “ON” and select “DATA MONITOR” mode
with CONSULT-II.

2)

Start engine and run it for at least 70 seconds at idle speed.

3)

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-526.

WITH GST

NHEC0295S02

Follow the procedure “WITH CONSULT-II” above.

DTC P1336 CRANKSHAFT POSITION SENSOR (CKPS) (POS) (COG)

DTC Confirmation Procedure

EC-524

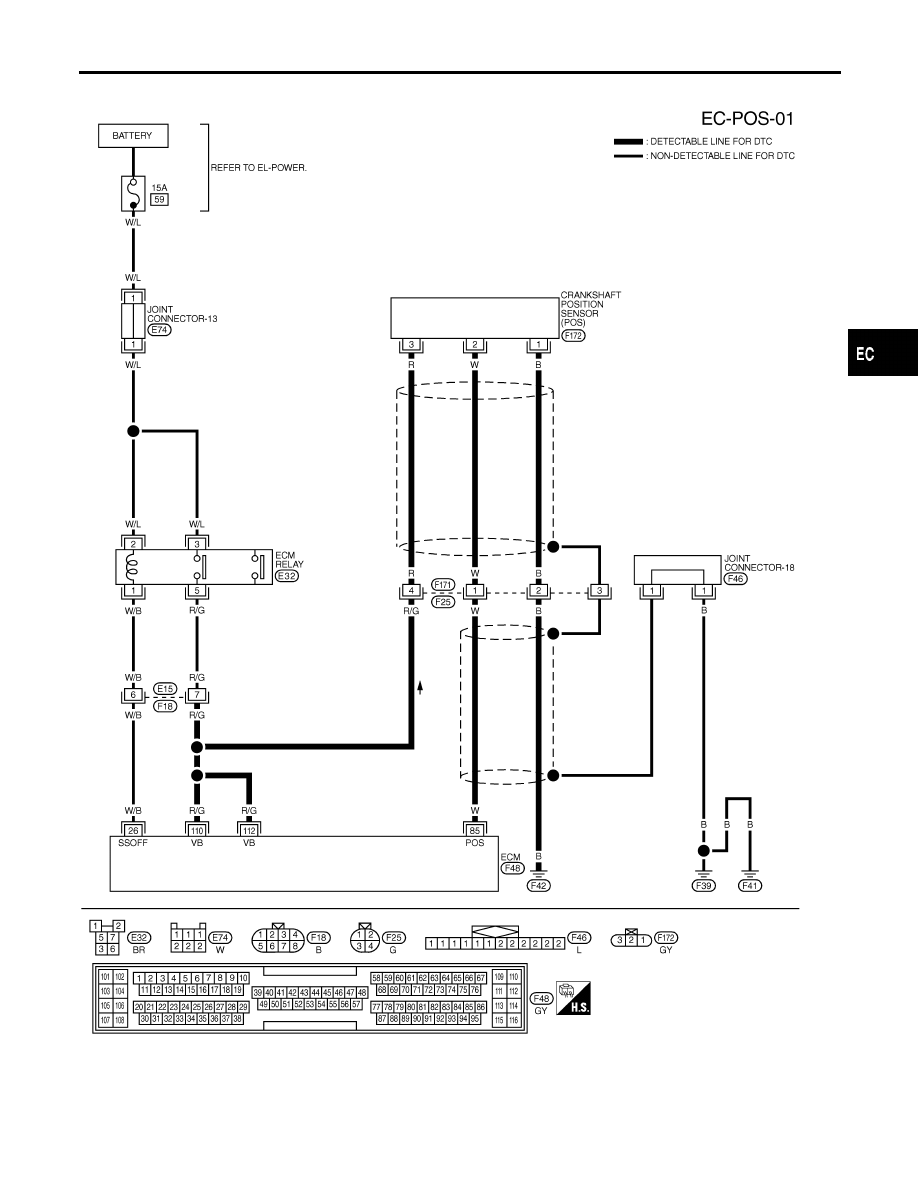

Wiring Diagram

NHEC0296

MEC812C

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1336 CRANKSHAFT POSITION SENSOR (CKPS) (POS) (COG)

Wiring Diagram

EC-525

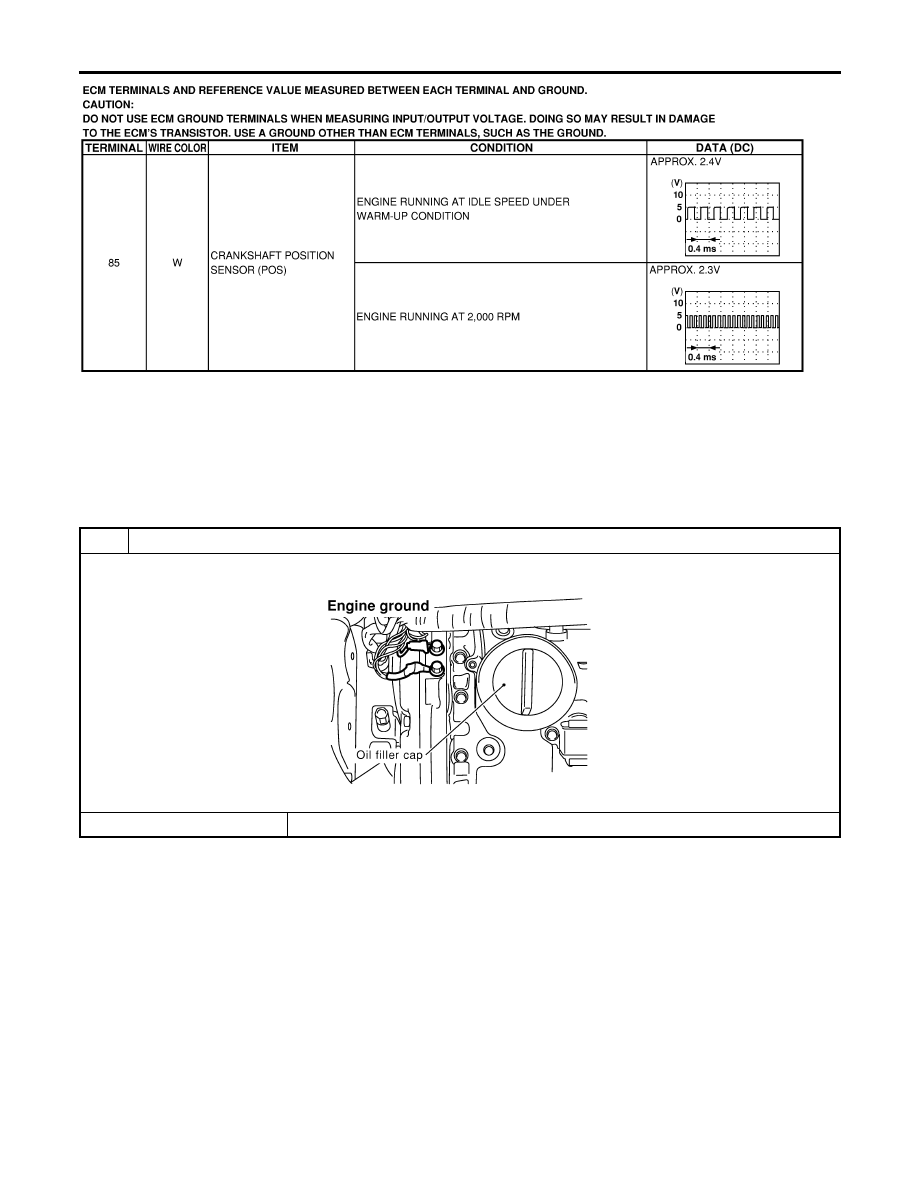

SEF856Y

Diagnostic Procedure

NHEC0297

1

RETIGHTEN GROUND SCERWS

1. Turn ignition switch “OFF”.
2. Loosen and retighten engine ground screws.

SEF255X

©

GO TO 2.

DTC P1336 CRANKSHAFT POSITION SENSOR (CKPS) (POS) (COG)

Wiring Diagram (Cont’d)

EC-526
