MALFUNCTION C

NHEC0527S03

I

Harness or connector
(The swirl control valve control solenoid valve circuit is
shorted.)

I

Swirl control valve control vacuum check switch

I

Crankshaft position sensor (REF)

I

Throttle position sensor

I

Hoses and tubes between air cleaner and swirl control valve
vacuum check switch

I

Swirl control valve control solenoid valve

DTC Confirmation Procedure

NHEC0528

Perform “Procedure for malfunction A” first. If the 1st trip DTC
cannot be confirmed, perform “Procedure for malfunction B”.
If the 1st trip DTC is not confirmed on “Procedure for malfunc-
tion B”, perform “Procedure for malfunction C”.
NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch “OFF” and wait at least 10 seconds
before conducting the next test.

SEF058Y

PROCEDURE FOR MALFUNCTION A

NHEC0528S01

With CONSULT-II

NHEC0528S0101

1)

Turn ignition switch “ON”.

2)

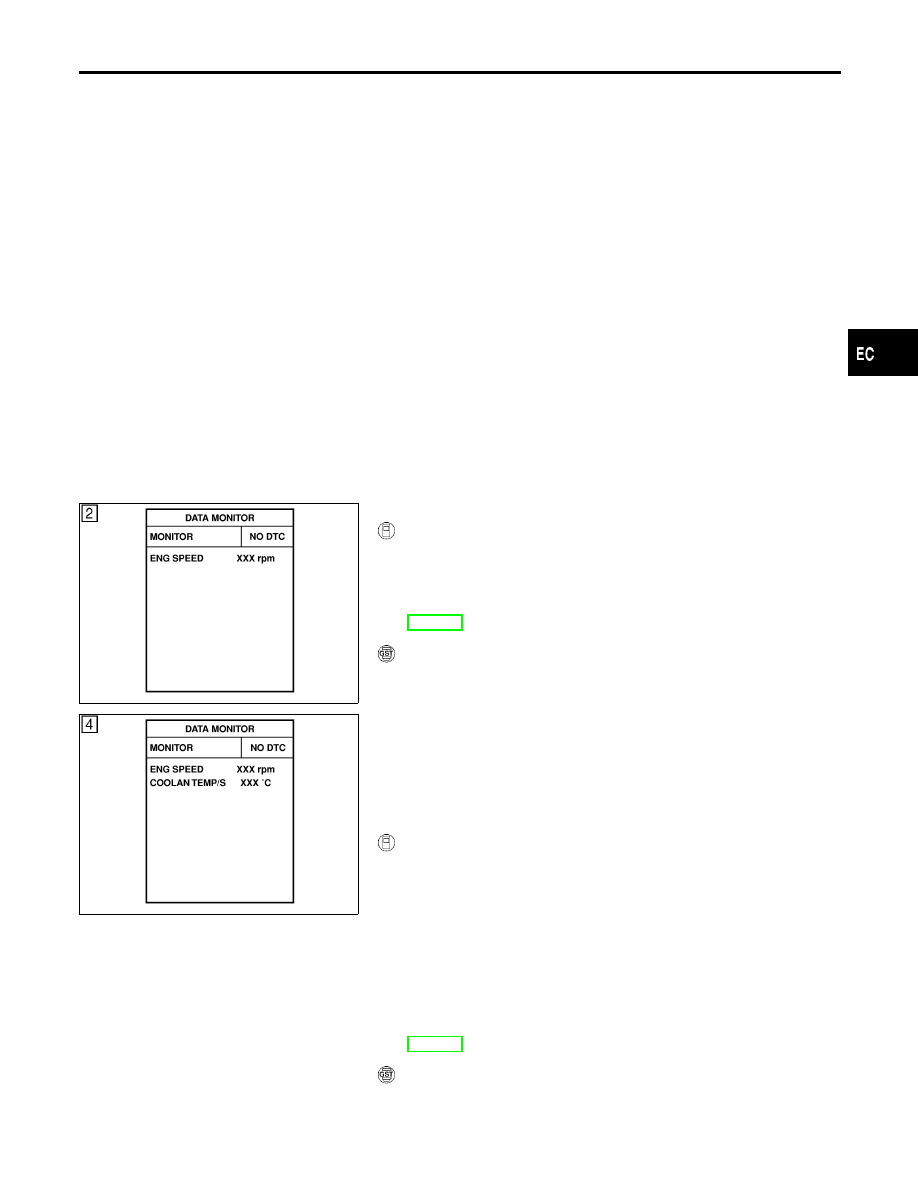

Select “DATA MONITOR” mode with CONSULT-II.

3)

Wait at least 5 seconds.
If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-458.

With GST

NHEC0528S0102

Follow the procedure “With CONSULT-II” above.

SEF174Y

PROCEDURE FOR MALFUNCTION B

NHEC0528S02

TESTING CONDITION:

I

Always perform the test at a temperature above 5°C (41°F).

I

Before performing the following procedure, confirm that
battery voltage is more than 10V at idle, then stop engine
immediately.

With CONSULT-II

NHEC0528S0201

1)

Turn ignition switch “OFF” and wait at least 10 seconds.

2)

Turn ignition switch “ON”.

3)

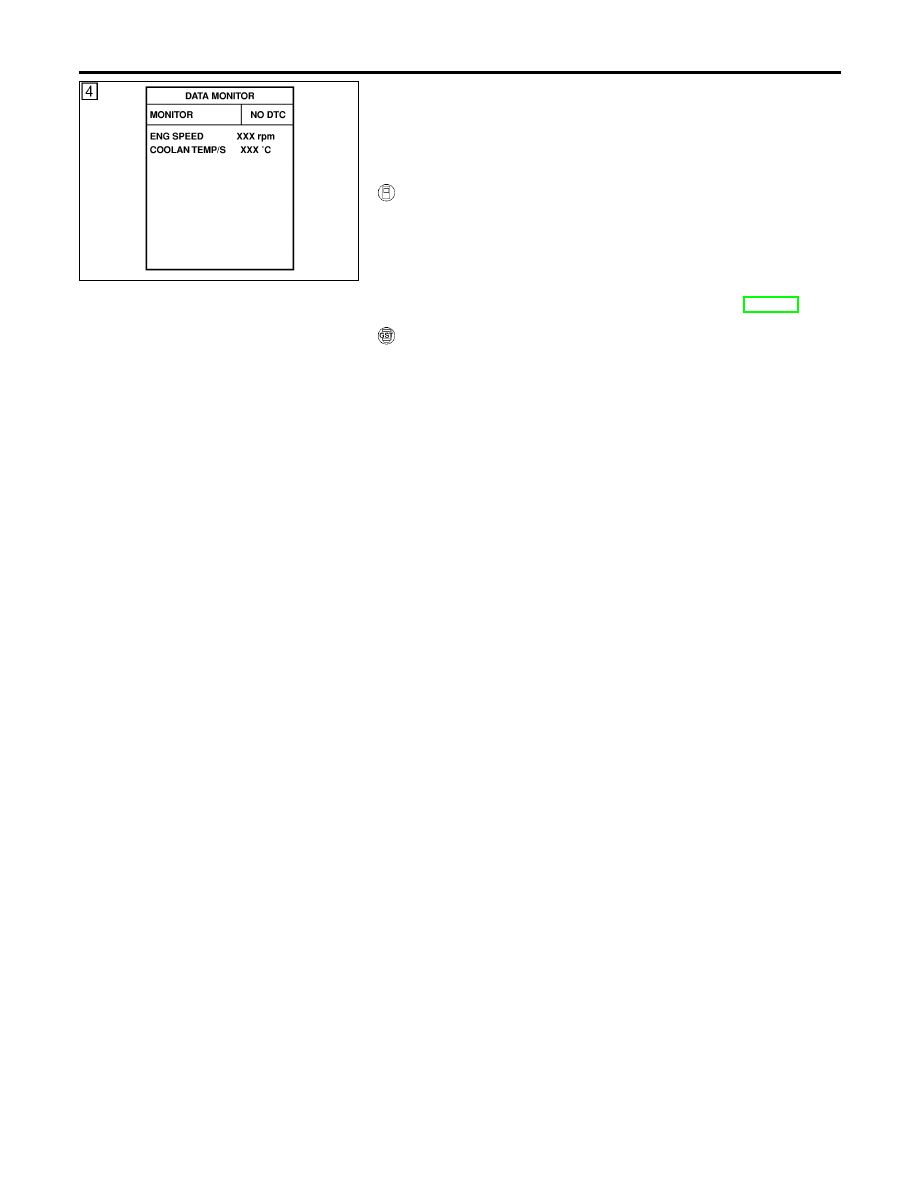

Check “COOLAN TEMP/S” in “DATA MONITOR” mode with
CONSULT-II.

4)

Confirm COOLAN TEMP/S value is 40°C (104°F) or less.
If the value is more than 40°C (104°F), park the vehicle in a
cool place and retry from step 1.

5)

Start engine and wait until COOLAN TEMP/S value increases
to more than 55°C (131°F).
If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-458.

With GST

NHEC0528S0202

Follow the procedure “With CONSULT-II” above.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1130 SWIRL CONTROL VALVE CONTROL SOLENOID VALVE

Possible Cause (Cont’d)

EC-455

SEF174Y

PROCEDURE FOR MALFUNCTION C

NHEC0528S03

TESTING CONDITION:

I

Always perform the test at a temperature above 5°C (41°F).

I

Before performing the following procedure, confirm that
battery voltage is more than 10V at idle.

With CONSULT-II

NHEC0528S0301

1)

Start engine and warm it up to normal operating temperature.

2)

Turn ignition switch “OFF” and wait at least 10 seconds.

3)

Turn ignition switch “ON” again and select “DATA MONITOR”
mode with CONSULT-II.

4)

Start engine and let it idle for at least 20 seconds. If 1st trip
DTC is detected, go to “Diagnostic Procedure”, EC-458.

With GST

NHEC0528S0302

Follow the procedure “With CONSULT-II” above.

DTC P1130 SWIRL CONTROL VALVE CONTROL SOLENOID VALVE

DTC Confirmation Procedure (Cont’d)

EC-456

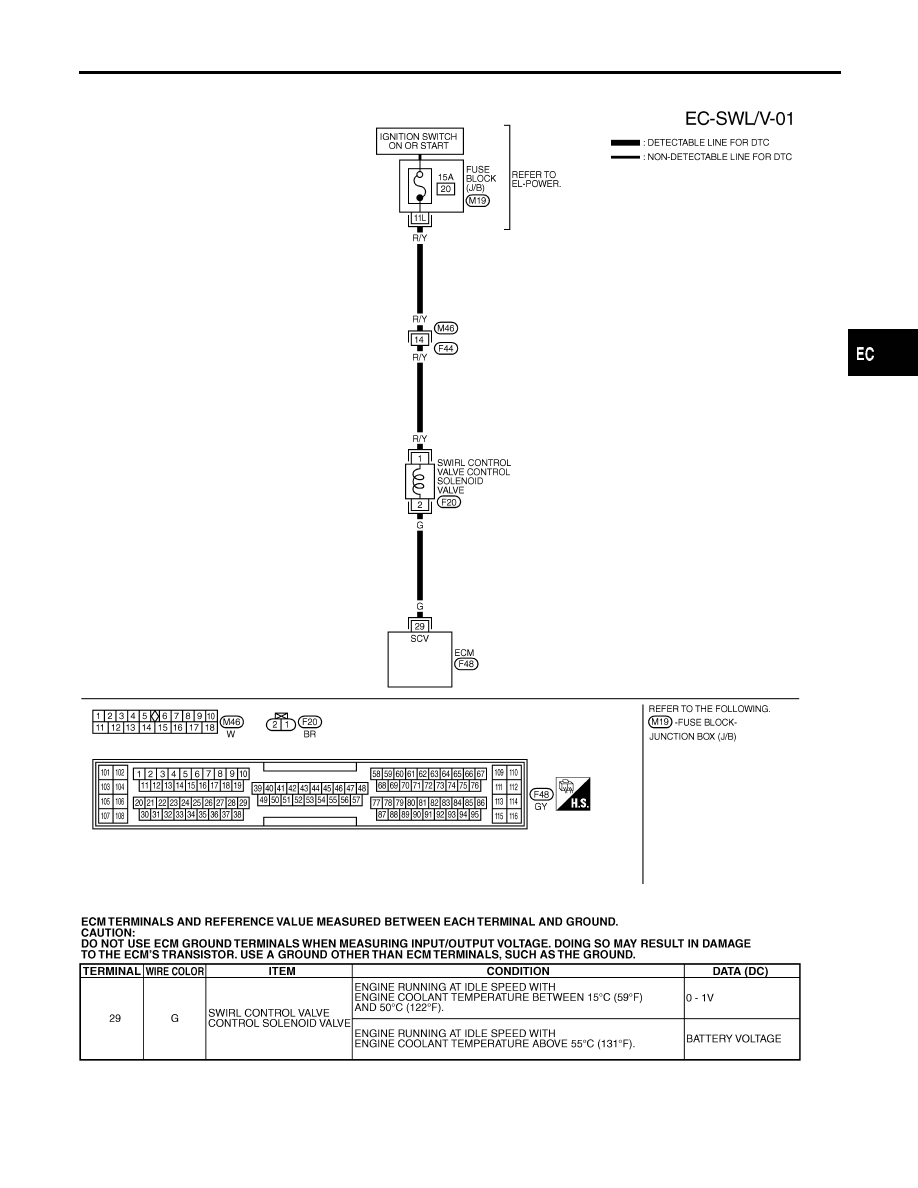

Wiring Diagram
