I

Water separator

I

EVAP canister is saturated with water.

I

EVAP control system pressure sensor

I

Fuel level sensor and the circuit

I

Refueling control valve

I

ORVR system leaks

SEF565X

SEF566X

SEF874X

SEF567X

DTC Confirmation Procedure

NHEC0219

NOTE:

I

If DTC P0440 or P1440 is displayed with P1448, perform
trouble diagnosis for DTC P1448 first. (See EC-564.)

I

If

“DTC

Confirmation

Procedure”

has

been

previously

conducted, always turn ignition switch “OFF” and wait at least
10 seconds before conducting the next test.

I

Make sure that EVAP hoses are connected to EVAP canis-
ter purge volume control solenoid valve properly.

TESTING CONDITION:

I

Perform “DTC WORK SUPPORT” when the fuel level is
between 1/4 to 3/4 full and vehicle is placed on flat level
surface.

I

Always perform test at a temperature of 0 to 30°C (32 to
86°F).

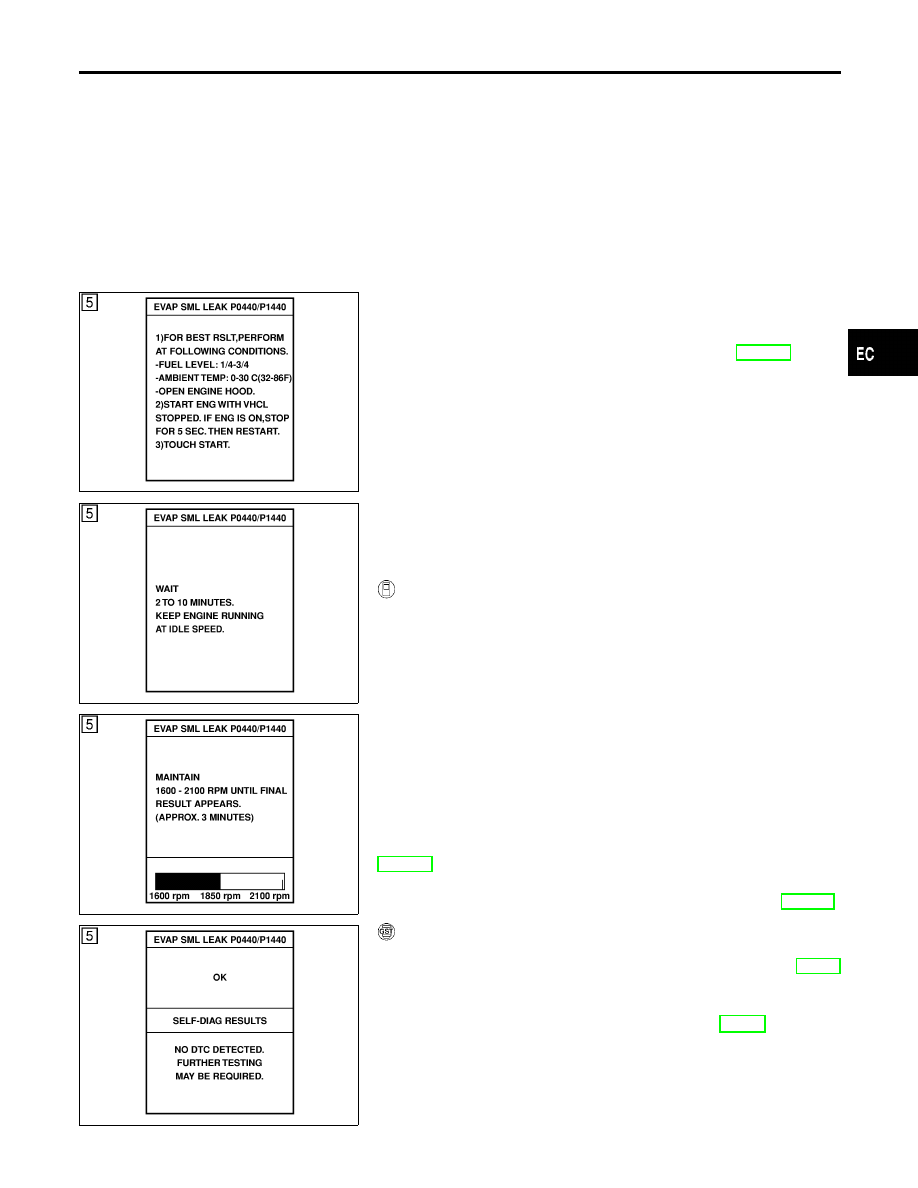

WITH CONSULT-II

NHEC0219S01

1)

Turn ignition switch “ON”.

2)

Turn ignition switch “OFF” and wait at least 10 seconds.

3)

Turn ignition switch “ON” and select “DATA MONITOR” mode
with CONSULT-II.

4)

Make sure that the following conditions are met.
COOLAN TEMP/S: 0 - 70°C (32 - 158°F)
INT/A TEMP SE: 0 - 30°C (32 - 86°F)

5)

Select “EVAP SML LEAK P0440/P1440” of “EVAPORATIVE
SYSTEM” in “DTC WORK SUPPORT” mode with CONSULT-
II.
Follow the instruction displayed.

NOTE:
If the engine speed cannot be maintained within the range dis-
played on the CONSULT-II screen, go to “Basic Inspection”,
EC-109.
6)

Make sure that “OK” is displayed.
If “NG” is displayed, refer to “Diagnostic Procedure”, EC-364.

WITH GST

NHEC0219S02

NOTE:
Be sure to read the explanation of “Driving Pattern” on EC-75
before driving vehicle.
1)

Start engine.

2)

Drive vehicle according to “Driving Pattern”, EC-75.

3)

Stop vehicle.

4)

Select “MODE 1” with GST.

I

If SRT of EVAP system is not set yet, go to the following step.

I

If SRT of EVAP system is set, the result will be OK.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0440 EVAP CONTROL SYSTEM (SMALL LEAK) (NEGATIVE PRESSURE)

Possible Cause (Cont’d)

EC-363

5)

Turn ignition switch “OFF” and wait at least 10 seconds.

6)

Start engine.
It is not necessary to cool engine down before driving.

7)

Drive vehicle again according to the “Driving Pattern”, EC-75.

8)

Stop vehicle.

9)

Select “MODE 3” with GST.

I

If P0440 or P1440 is displayed on the screen, go to “Diagnos-
tic Procedure”, EC-364.

I

If P1447 is displayed on the screen, go to “Diagnostic Proce-
dure” for DTC P1447, EC-556.

I

If P0440, P1440 and P1447 are not displayed on the screen,
go to the following step.

10) Select “MODE 1” with GST.

I

If SRT of EVAP system is set, the result will be OK.

I

If SRT of EVAP system is not set, go to step 6.

Diagnostic Procedure

NHEC0220

1

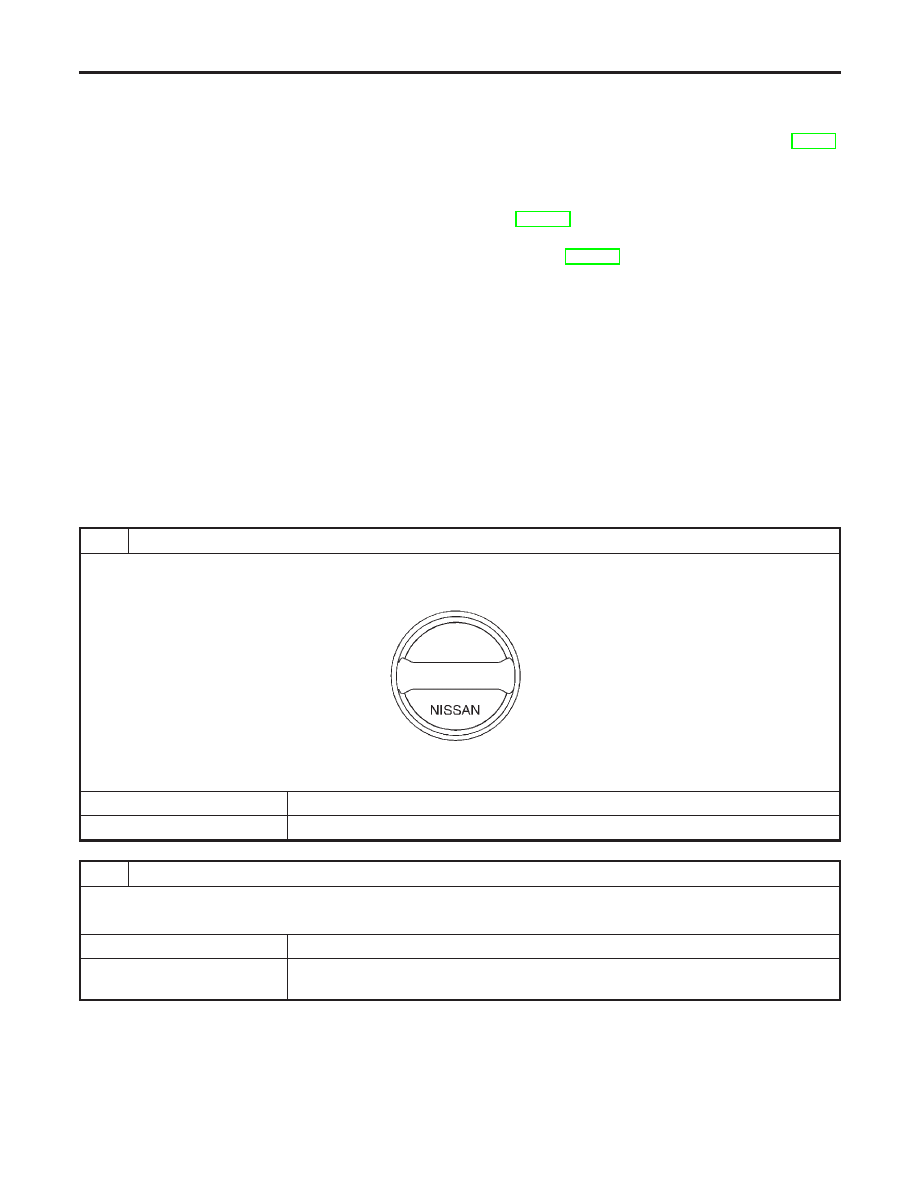

CHECK FUEL FILLER CAP DESIGN

1. Turn ignition switch “OFF”.
2. Check for genuine NISSAN fuel filler cap design.

SEF915U

OK or NG

OK

©

GO TO 2.

NG

©

Replace with genuine NISSAN fuel filler cap.

2

CHECK FUEL FILLER CAP INSTALLATION

Check that the cap is tightened properly by rotating the cap clockwise.

OK or NG

OK

©

GO TO 3.

NG

©

I

Open fuel filler cap, then clean cap and fuel filler neck threads using air blower.

I

Retighten until ratcheting sound is heard.

DTC P0440 EVAP CONTROL SYSTEM (SMALL LEAK) (NEGATIVE PRESSURE)

DTC Confirmation Procedure (Cont’d)

EC-364

3

CHECK FUEL FILLER CAP FUNCTION

Check for air releasing sound while opening the fuel filler cap.

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 4.

4

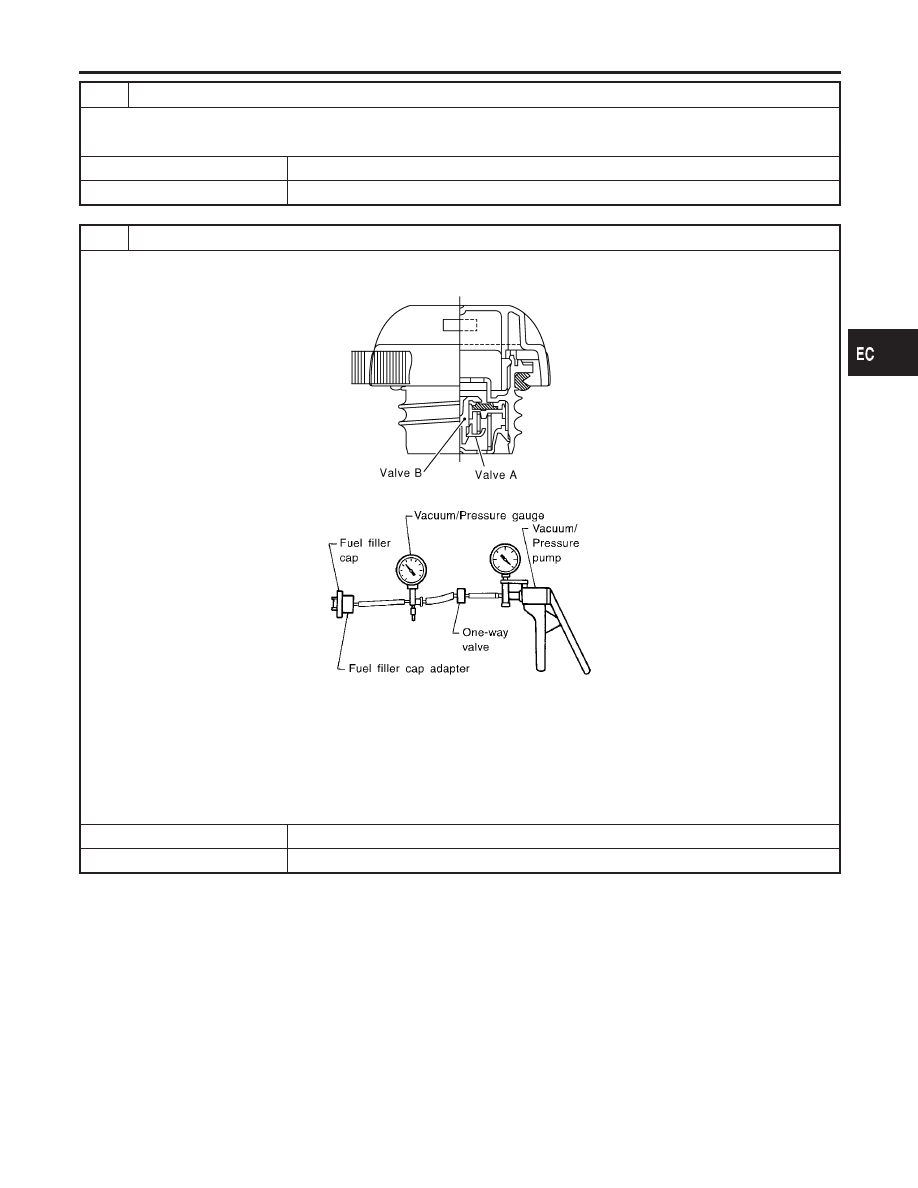

CHECK FUEL TANK VACUUM RELIEF VALVE

1. Wipe clean valve housing.
2. Check valve opening pressure and vacuum.

SEF989X

SEF943S

Pressure:

15.3 - 20.0 kPa (0.156 - 0.204 kg/cm

2

, 2.22 - 2.90 psi)

Vacuum:

−6.0 to −3.3 kPa (−0.061 to −0.034 kg/cm

2

, −0.87 to −0.48 psi)

CAUTION:

Use only a genuine fuel filler cap as a replacement. If an incorrect fuel filler cap is used, the MIL may come on.

OK or NG

OK

©

GO TO 5.

NG

©

Replace fuel filler cap with a genuine one.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0440 EVAP CONTROL SYSTEM (SMALL LEAK) (NEGATIVE PRESSURE)

Diagnostic Procedure (Cont’d)

EC-365

5

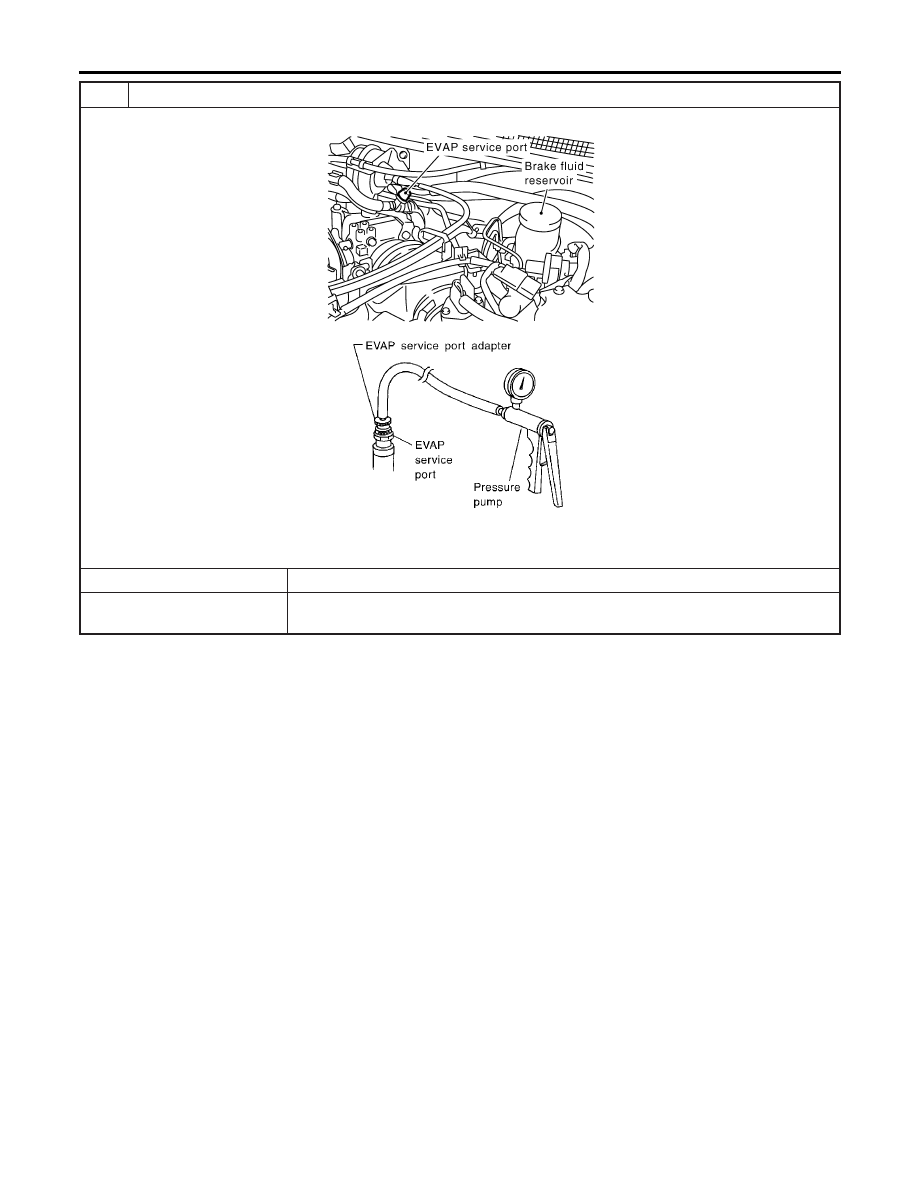

INSTALL THE PRESSURE PUMP

To locate the EVAP leak, install EVAP service port adapter and pressure pump to EVAP service port securely.

SEC022C

SEF916U

NOTE:
Improper installation of the EVAP service port adapter to the EVAP service port may cause leaking.

Models with CONSULT-II

©

GO TO 6.

Models without CON-
SULT-II

©

GO TO 7.

DTC P0440 EVAP CONTROL SYSTEM (SMALL LEAK) (NEGATIVE PRESSURE)

Diagnostic Procedure (Cont’d)

EC-366
