Infiniti I30 (A33). Manual - part 256

Wiring Diagram

NHEC0189

MEC736C

SEF663XB

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0325 KNOCK SENSOR (KS)

Wiring Diagram

EC-339

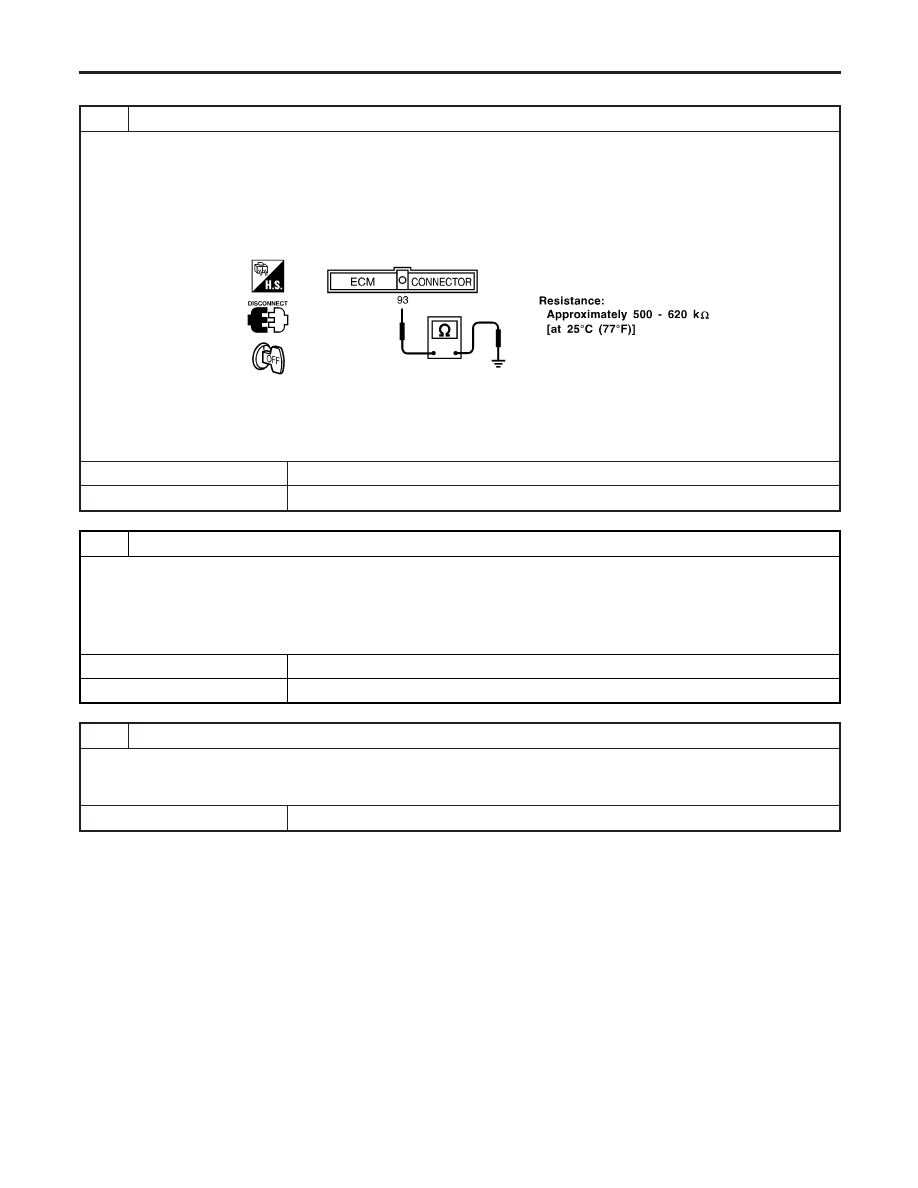

Diagnostic Procedure

NHEC0190

1

CHECK KNOCK SENSOR INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT-I

1. Turn ignition switch “OFF”.
2. Disconnect ECM harness connector.
3. Check resistance between ECM terminal 93 and engine ground.

NOTE:
It is necessary to use an ohmmeter which can measure more than 10 M

Ω

.

SEF321X

4. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 2.

2

CHECK KNOCK SENSOR INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT-II

1. Disconnect knock sensor harness connector.
2. Check harness continuity between ECM terminal 93 and knock sensor terminal 1. Refer to Wiring Diagram.

Continuity should exist.

3. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

3

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connector F8, F131

I

Harness for open or short between ECM and knock sensor

©

Repair open circuit or short to ground or short to power in harness or connectors.

DTC P0325 KNOCK SENSOR (KS)

Diagnostic Procedure

EC-340

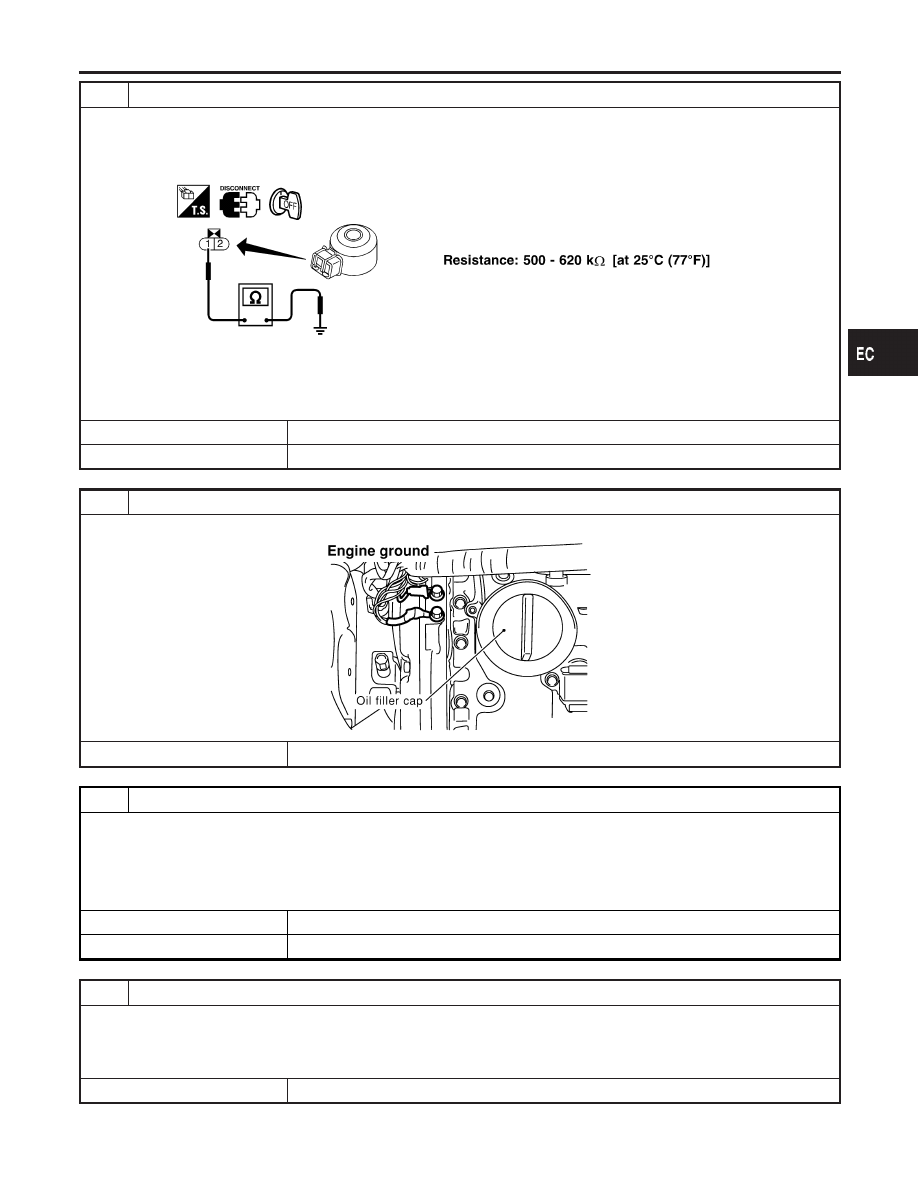

4

CHECK KNOCK SENSOR

Check resistance between knock sensor terminal 1 and ground.
NOTE:
It is necessary to use an ohmmeter which can measure more than 10 M

Ω

.

SEF322X

CAUTION:

Do not use any knock sensors that have been dropped or physically damaged. Use only new ones.

OK or NG

OK

©

GO TO 8.

NG

©

Replace knock sensor.

5

RETIGHTEN GROUND SCREWS

Loose and retighten engine ground screws.

SEF255X

©

GO TO 6.

6

CHECK KNOCK SENSOR SHIELD CIRCUIT FOR OPEN AND SHORT

1. Disconnect harness connectors F8, F131.
2. Check harness continuity between harness connector F8 terminal 2 and engine ground. Refer to Wiring Diagram.

Continuity should exist.

3. Also check harness for short to power.

OK or NG

OK

©

GO TO 8.

NG

©

GO TO 7.

7

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors F8, F131

I

Joint connectors-18

I

Harness for open or short between harness connector F8 and engine ground

©

Repair open circuit or short to power in harness or connectors.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0325 KNOCK SENSOR (KS)

Diagnostic Procedure (Cont’d)

EC-341

8

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-144.

©

INSPECTION END

DTC P0325 KNOCK SENSOR (KS)

Diagnostic Procedure (Cont’d)

EC-342
