Infiniti I30 (A33). Manual - part 245

BANK 2

NHEC0171S02

MEC417D

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0171 (BANK 1), P0174 (BANK 2) FUEL INJECTION SYSTEM FUNCTION

(LEAN)

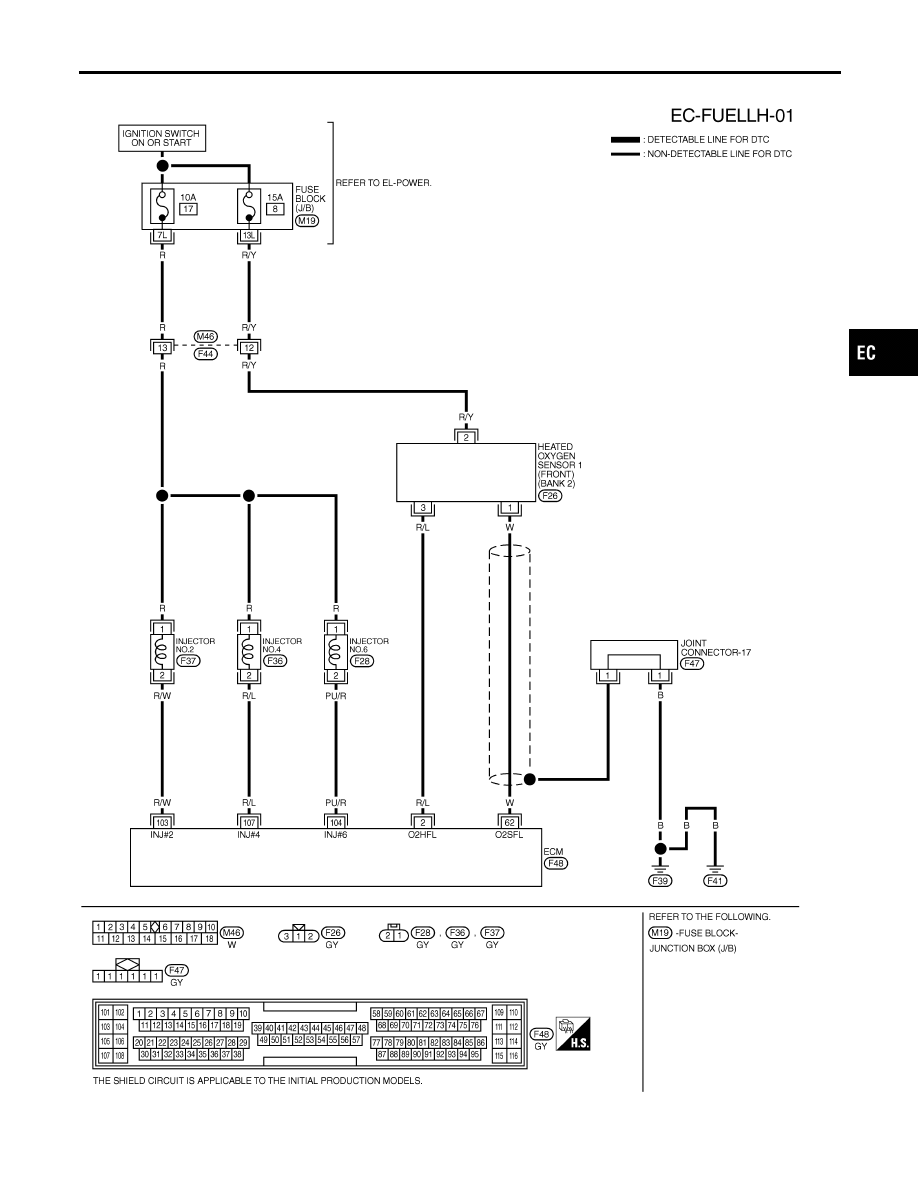

Wiring Diagram (Cont’d)

EC-295

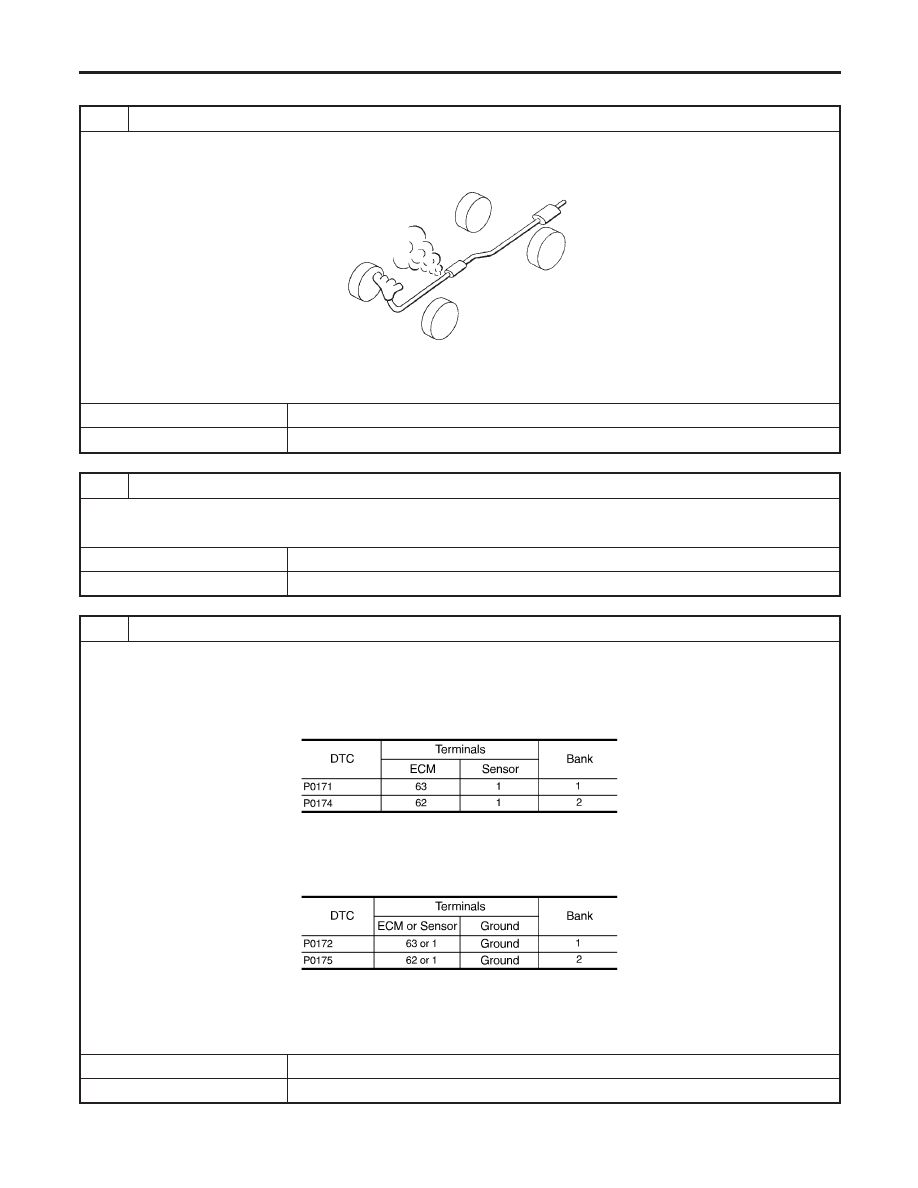

Diagnostic Procedure

NHEC0172

1

CHECK EXHAUST AIR LEAK

1. Start engine and run it at idle.
2. Listen for an exhaust air leak before three way catalyst (Manifold).

SEF099P

OK or NG

OK

©

GO TO 2.

NG

©

Repair or replace.

2

CHECK FOR INTAKE AIR LEAK

Listen for an intake air leak after the mass air flow sensor.

OK or NG

OK

©

GO TO 3.

NG

©

Repair or replace.

3

CHECK HEATED OXYGEN SENSOR 1 (FRONT) CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch “OFF”.
2. Disconnect corresponding heated oxygen sensor 1 (front) harness connector.
3. Disconnect ECM harness connector.
4. Check harness continuity between ECM terminal and HO2S1 (front) terminal as follows.

Refer to Wiring Diagram.

MTBL0609

Continuity should exist.

5. Check harness continuity between ECM terminal or HO2S1 (front) terminal and ground as follows.

Refer to Wiring Diagram.

MTBL0610

Continuity should not exist.

6. Also check harness for short to power.

OK or NG

OK

©

GO TO 4.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

DTC P0171 (BANK 1), P0174 (BANK 2) FUEL INJECTION SYSTEM FUNCTION

(LEAN)

Diagnostic Procedure

EC-296

4

CHECK FUEL PRESSURE

1. Release fuel pressure to zero. Refer to EC-49.
2. Install fuel pressure gauge and check fuel pressure. Refer to EC-49.

At idling:

When fuel pressure regulator valve vacuum hose is connected.

235 kPa (2.4 kg/cm

2

, 34 psi)

When fuel pressure regulator valve vacuum hose is disconnected.

294 kPa (3.0 kg/cm

2

, 43 psi)

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 5.

5

DETECT MALFUNCTIONING PART

Check the following.

I

Fuel pump and circuit (Refer to EC-618.)

I

Fuel pressure regulator (Refer to EC-50.)

I

Fuel lines (Refer to MA-16, “Checking Fuel Lines”.)

I

Fuel filter for clogging

©

Repair or replace.

6

CHECK MASS AIR FLOW SENSOR

With CONSULT-II

1. Install all removed parts.
2. Check “MASS AIR FLOW” in “DATA MONITOR” mode with CONSULT-II.

2.0 - 6.0 g·m/sec: at idling
7.0 - 20.0 g·m/sec: at 2,500 rpm

With GST

1. Install all removed parts.
2. Check mass air flow sensor signal in MODE 1 with GST.

2.0 - 6.0 g·m/sec: at idling
7.0 - 20.0 g·m/sec: at 2,500 rpm

OK or NG

OK

©

GO TO 7.

NG

©

Check connectors for rusted terminals or loose connections in the mass air flow sensor
circuit or engine grounds. Refer to EC-152.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0171 (BANK 1), P0174 (BANK 2) FUEL INJECTION SYSTEM FUNCTION

(LEAN)

Diagnostic Procedure (Cont’d)

EC-297

7

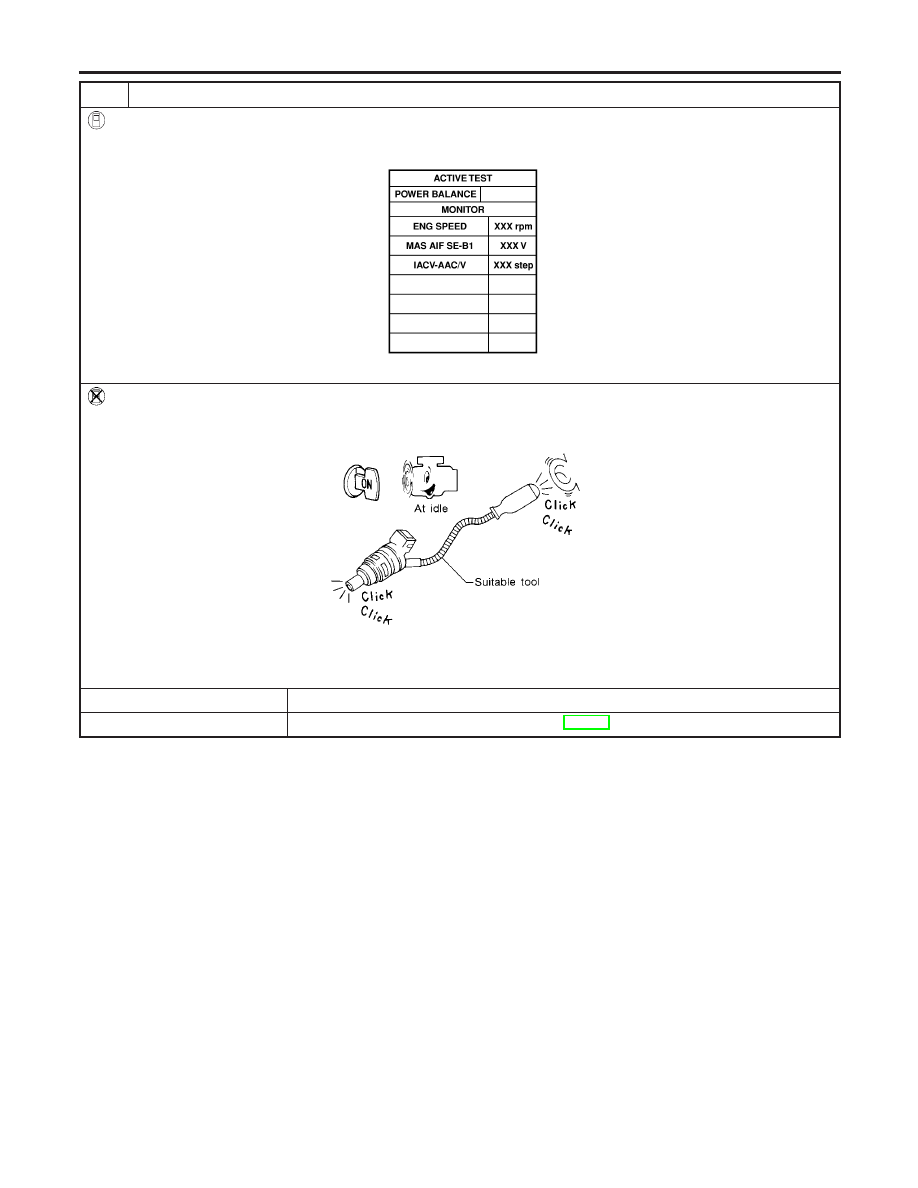

CHECK FUNCTION OF INJECTORS

With CONSULT-II

1. Start engine.
2. Perform “POWER BALANCE” in “ACTIVE TEST” mode with CONSULT-II.

SEF070Y

3. Make sure that each circuit produces a momentary engine speed drop.

Without CONSULT-II

1. Start engine.
2. Listen to each injector operating sound.

MEC703B

Clicking noise should be heard.

OK or NG

OK

©

GO TO 8.

NG

©

Perform trouble diagnosis for “INJECTORS”, EC-608.

DTC P0171 (BANK 1), P0174 (BANK 2) FUEL INJECTION SYSTEM FUNCTION

(LEAN)

Diagnostic Procedure (Cont’d)

EC-298
