Description

NHEC0123

SYSTEM DESCRIPTION

NHEC0123S01

Sensor

Input Signal to ECM

ECM func-

tion

Actuator

Crankshaft position sensor (POS)

Engine speed

Heated oxy-
gen sensor 1
heater (front)
control

Heated oxygen sensor 1 heaters
(front)

Crankshaft position sensor (REF)

The ECM performs ON/OFF control of the heated oxygen sensor 1 heaters (front) corresponding to the engine
speed.

OPERATION

NHEC0123S02

Engine speed

rpm

Heated oxygen sensor 1 heaters (front)

Above 3,600

OFF

Below 3,600

ON

CONSULT-II Reference Value in Data Monitor
Mode

NHEC0124

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

HO2S1 HTR (B1)
HO2S1 HTR (B2)

I

Engine speed: Below 3,600 rpm

ON

I

Engine speed: Above 3,600 rpm

OFF

On Board Diagnosis Logic

NHEC0126

Malfunction is detected when the current amperage in the heated
oxygen sensor 1 heater (front) circuit is out of the normal range.
(An improper voltage drop signal is sent to ECM through the front
heated oxygen sensor heater.)

Possible Cause

NHEC0437

I

Harness or connectors
[The heated oxygen sensor 1 heater (front) circuit is open or
shorted.]

I

Heated oxygen sensor 1 heater (front)

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0135 (BANK 1), P0155 (BANK 2) HO2S1 HEATER (FRONT)

Description

EC-239

SEF058Y

DTC Confirmation Procedure

NHEC0127

NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch “OFF” and wait at least 10 seconds
before conducting the next test.
TESTING CONDITION:
Before performing the following procedure, confirm that bat-
tery voltage is between 10.5V and 16V at idle.

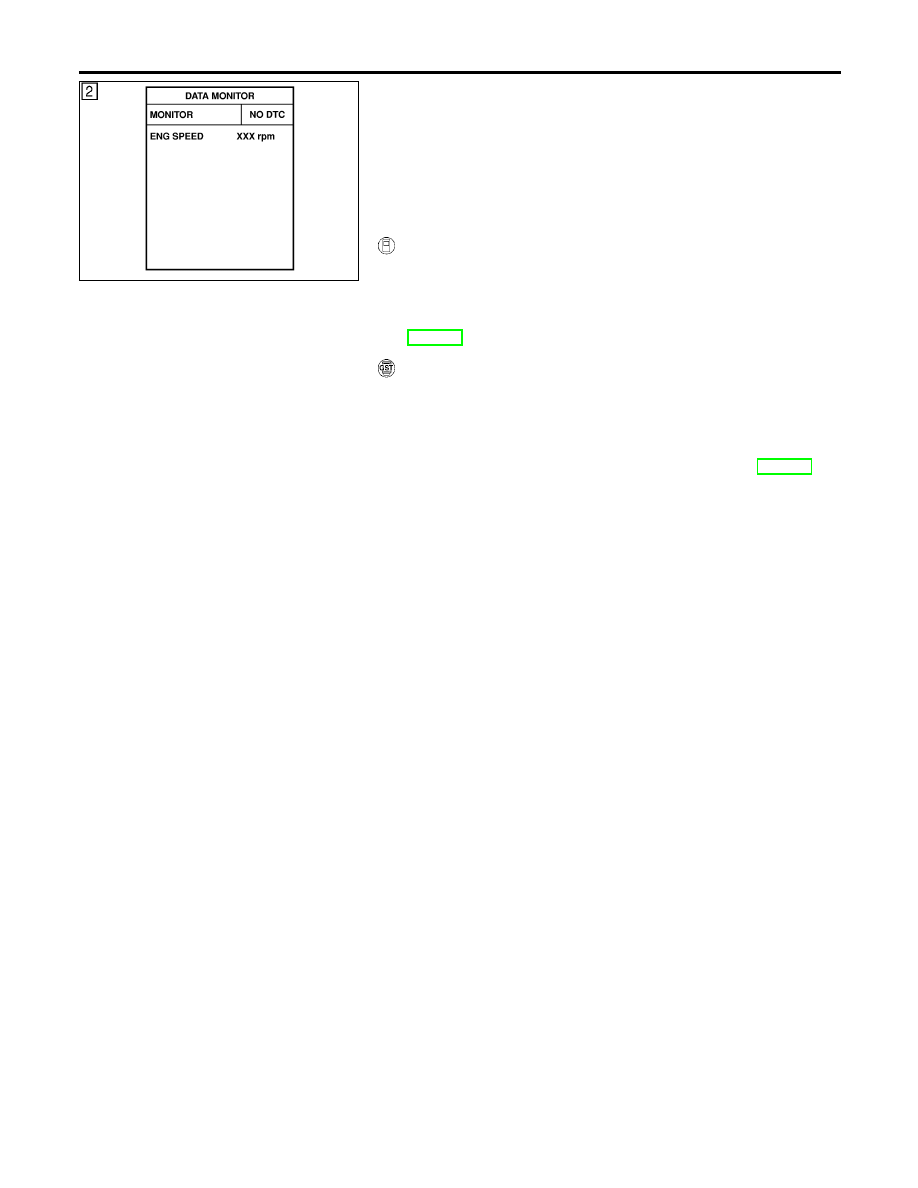

WITH CONSULT-II

NHEC0127S01

1)

Turn ignition switch “ON” and select “DATA MONITOR” mode
with CONSULT-II.

2)

Start engine and run it for at least 6 seconds at idle speed.

3)

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-243.

WITH GST

NHEC0127S02

1)

Start engine and run it for at least 6 seconds at idle speed.

2)

Turn ignition switch “OFF” and wait at least 10 seconds.

3)

Start engine and run it for at least 6 seconds at idle speed.

4)

Select “MODE 3” with GST.

5)

If DTC is detected, go to “Diagnostic Procedure”, EC-243.

I

When using GST, “DTC Confirmation Procedure” should
be performed twice as much as when using CONSULT-II
because GST cannot display MODE 7 (1st trip DTC) con-
cerning this diagnosis. Therefore, using CONSULT-II is
recommended.

DTC P0135 (BANK 1), P0155 (BANK 2) HO2S1 HEATER (FRONT)

DTC Confirmation Procedure

EC-240

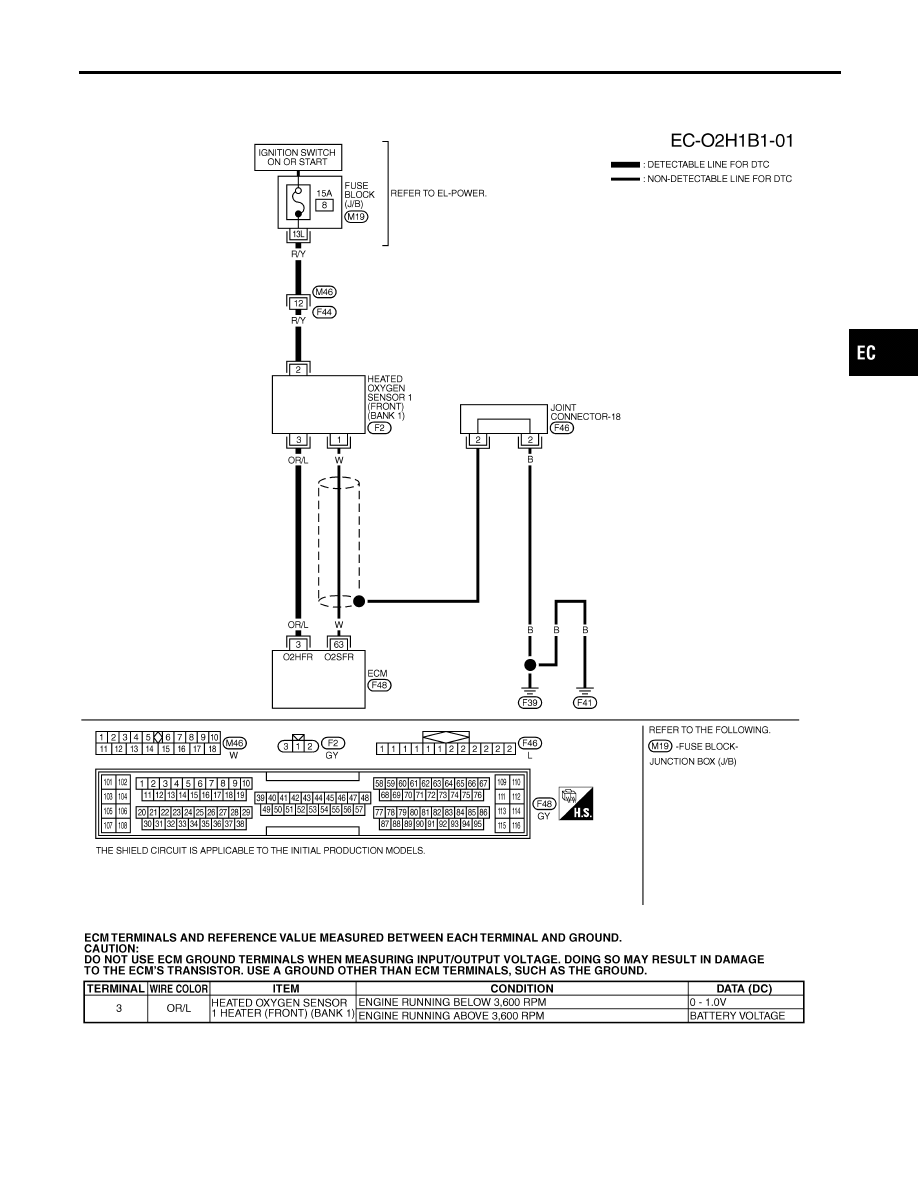

Wiring Diagram

NHEC0128

BANK 1

NHEC0128S01

MEC410D

SEF655XD

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0135 (BANK 1), P0155 (BANK 2) HO2S1 HEATER (FRONT)

Wiring Diagram

EC-241

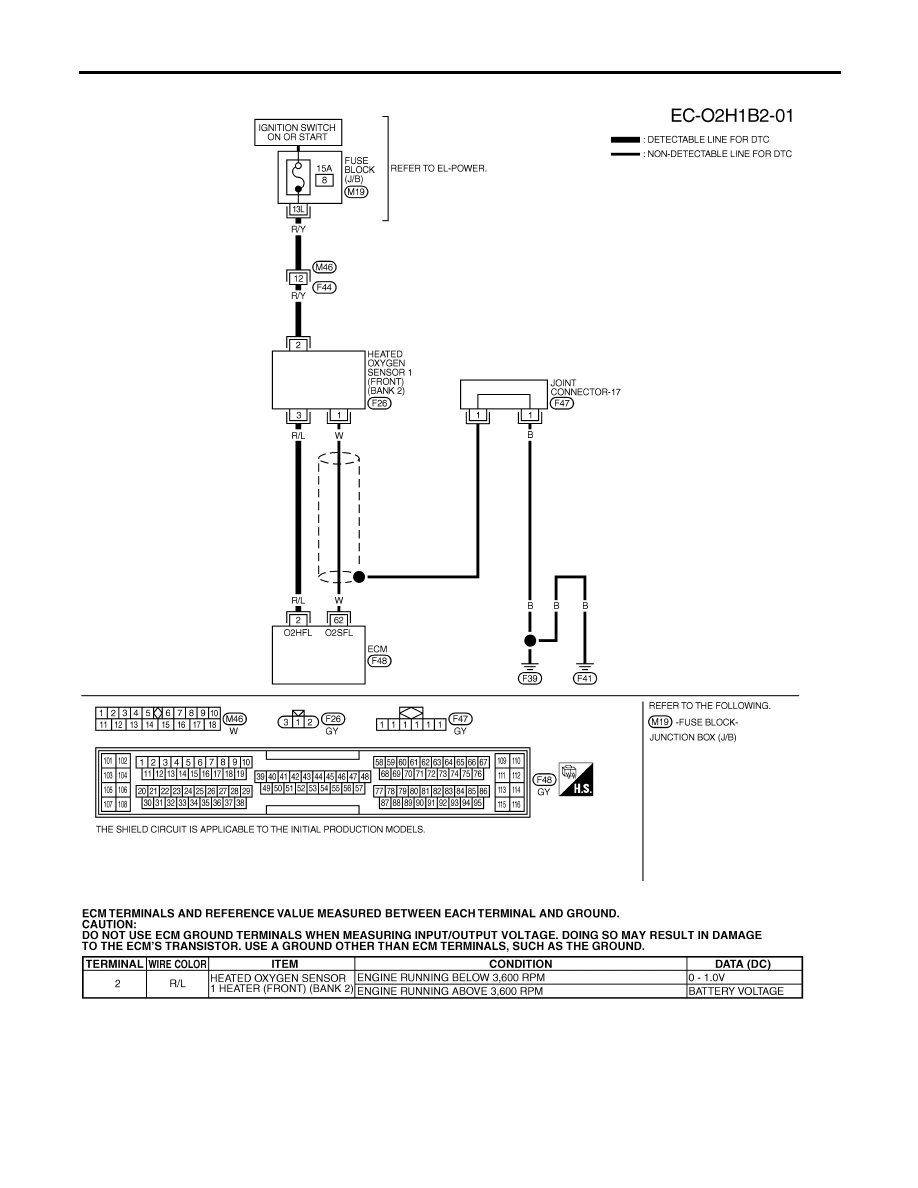

BANK 2

NHEC0128S02

MEC411D

SEF656XD

DTC P0135 (BANK 1), P0155 (BANK 2) HO2S1 HEATER (FRONT)

Wiring Diagram (Cont’d)

EC-242
