Diagnostic Procedure

NHEC0115

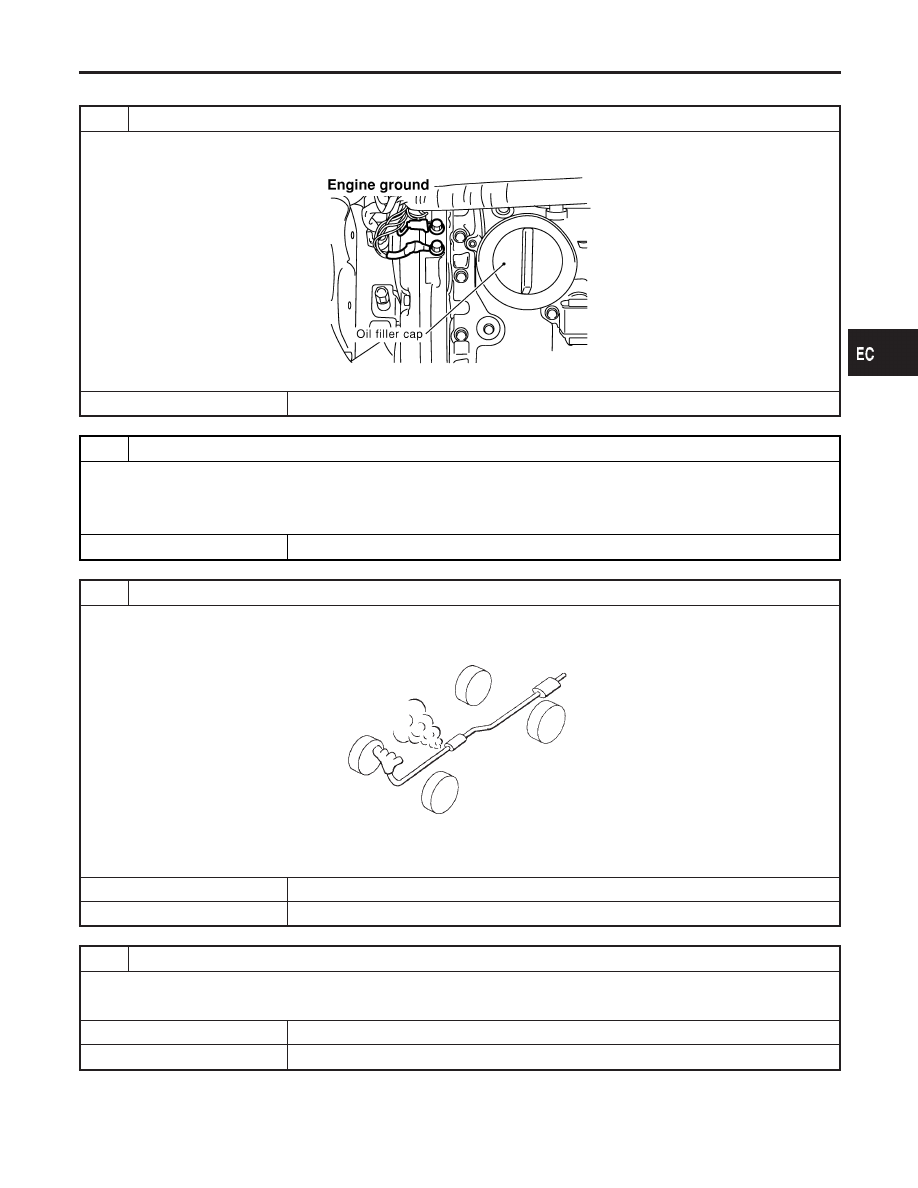

1

RETIGHTEN GROUND SCREWS

1. Turn ignition switch “OFF”.
2. Loosen and retighten engine ground screws.

SEF255X

©

GO TO 2.

2

RETIGHTEN HEATED OXYGEN SENSOR 1 (FRONT)

Loosen and retighten corresponding heated oxygen sensor 1 (front).

Tightening torque:

40 - 60 N·m (4.1 - 6.2 kg-m, 30 - 44 ft-lb)

©

GO TO 3.

3

CHECK FOR EXHAUST AIR LEAK

1. Start engine and run it at idle.
2. Listen for an exhaust air leak before three way catalyst (Manifold).

SEF099P

OK or NG

OK

©

GO TO 4.

NG

©

Repair or replace.

4

CHECK FOR INTAKE AIR LEAK

Listen for an intake air leak after the mass air flow sensor.

OK or NG

OK

©

GO TO 5.

NG

©

Repair or replace.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0133 (BANK 1), P0153 (BANK 2) HO2S1 (FRONT) (RESPONSE

MONITORING)

Diagnostic Procedure

EC-223

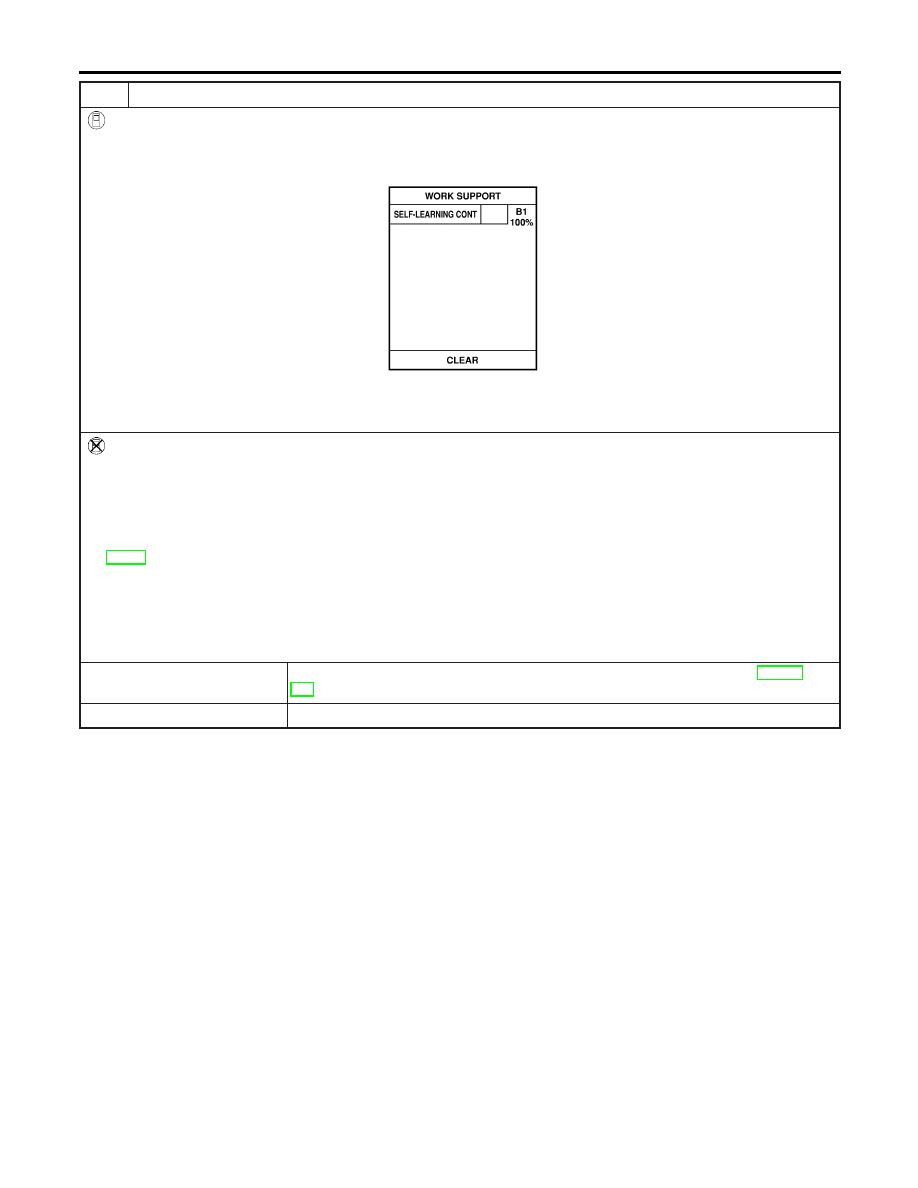

5

CLEAR THE SELF-LEARNING DATA

With CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Select “SELF-LEARNING CONT” in “WORK SUPPORT” mode with CONSULT-II.
3. Clear the self-learning control coefficient by touching “START”.

SEF215Z

4. Run engine for at least 10 minutes at idle speed.

Is the 1st trip DTC P0171, P0172, P0174 or P0175 detected?
Is it difficult to start engine?

Without CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Turn ignition switch “OFF”.
3. Disconnect mass air flow sensor harness connector, and restart and run engine for at least 5 seconds at idle speed.
4. Stop engine and reconnect mass air flow sensor harness connector.
5. Make sure 1st trip DTC P0100 is displayed.
6. Erase the 1st trip DTC memory. Refer to “HOW TO ERASE EMISSION-RELATED DIAGNOSTIC INFORMATION”,

EC-80.

7. Make sure DTC P0000 is displayed.
8. Run engine for at least 10 minutes at idle speed.

Is the 1st trip DTC P0171, P0172, P0174 or P0175 detected?
Is it difficult to start engine?

Yes or No

Yes

©

Perform trouble diagnosis for DTC P0171, P0174 or P0172, P0175. Refer to EC-292,
300.

No

©

GO TO 6.

DTC P0133 (BANK 1), P0153 (BANK 2) HO2S1 (FRONT) (RESPONSE

MONITORING)

Diagnostic Procedure (Cont’d)

EC-224

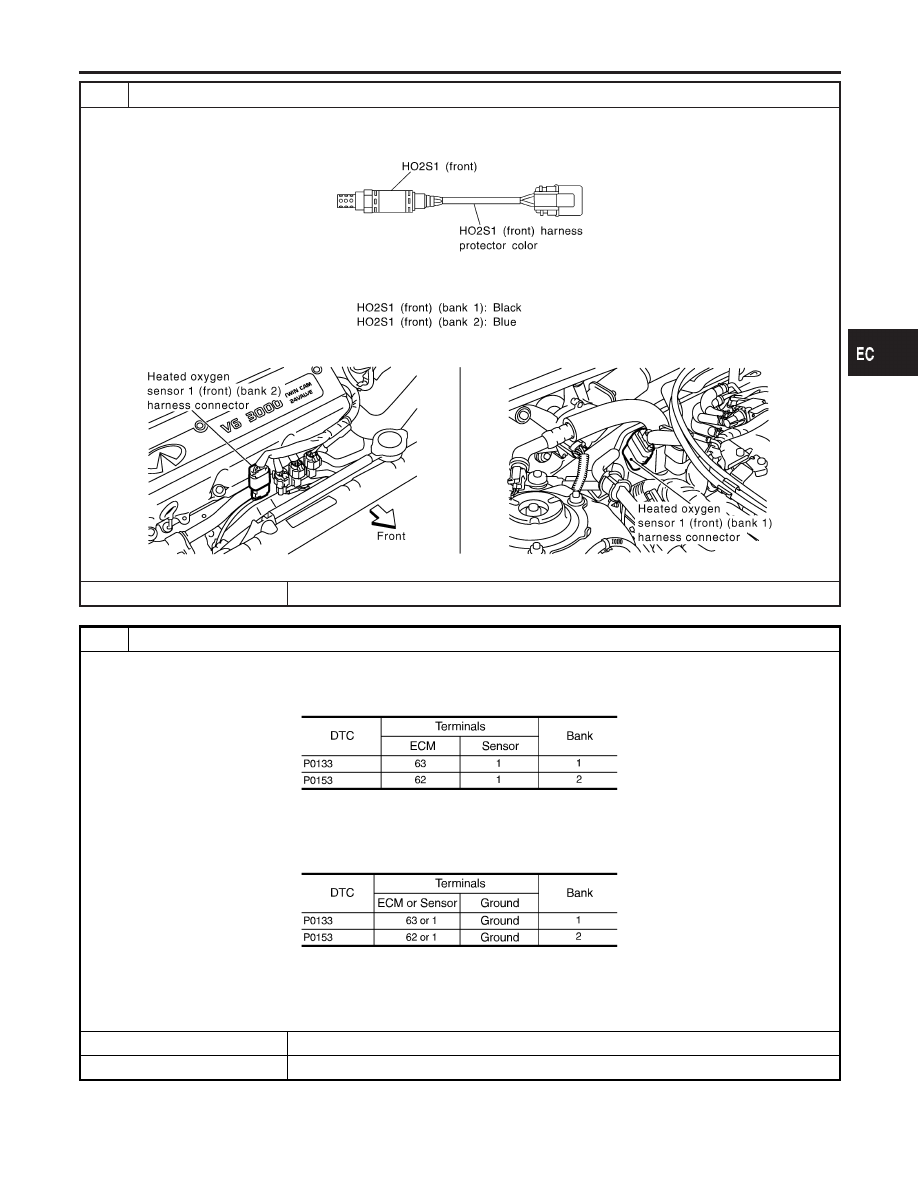

6

CHECK HO2S1 (FRONT) HARNESS PROTECTOR COLOR

1. Turn ignition switch “OFF”.
2. Check heated oxygen sensor 1 (front) harness protector.

SEC020C

3. Disconnect corresponding heated oxygen sensor 1 (front) harness connector.

SEF902XA

©

GO TO 7.

7

CHECK HO2S1 (FRONT) INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1. Disconnect ECM harness connector.
2. Check harness continuity between ECM terminal and HO2S1 (front) terminal as follows.

Refer to Wiring Diagram.

MTBL0598

Continuity should exist.

3. Check harness continuity between ECM terminal or HO2S1 (front) terminal and ground as follows.

Refer to Wiring Diagram.

MTBL0599

Continuity should not exist.

4. Also check harness for short to power.

OK or NG

OK

©

GO TO 8.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0133 (BANK 1), P0153 (BANK 2) HO2S1 (FRONT) (RESPONSE

MONITORING)

Diagnostic Procedure (Cont’d)

EC-225

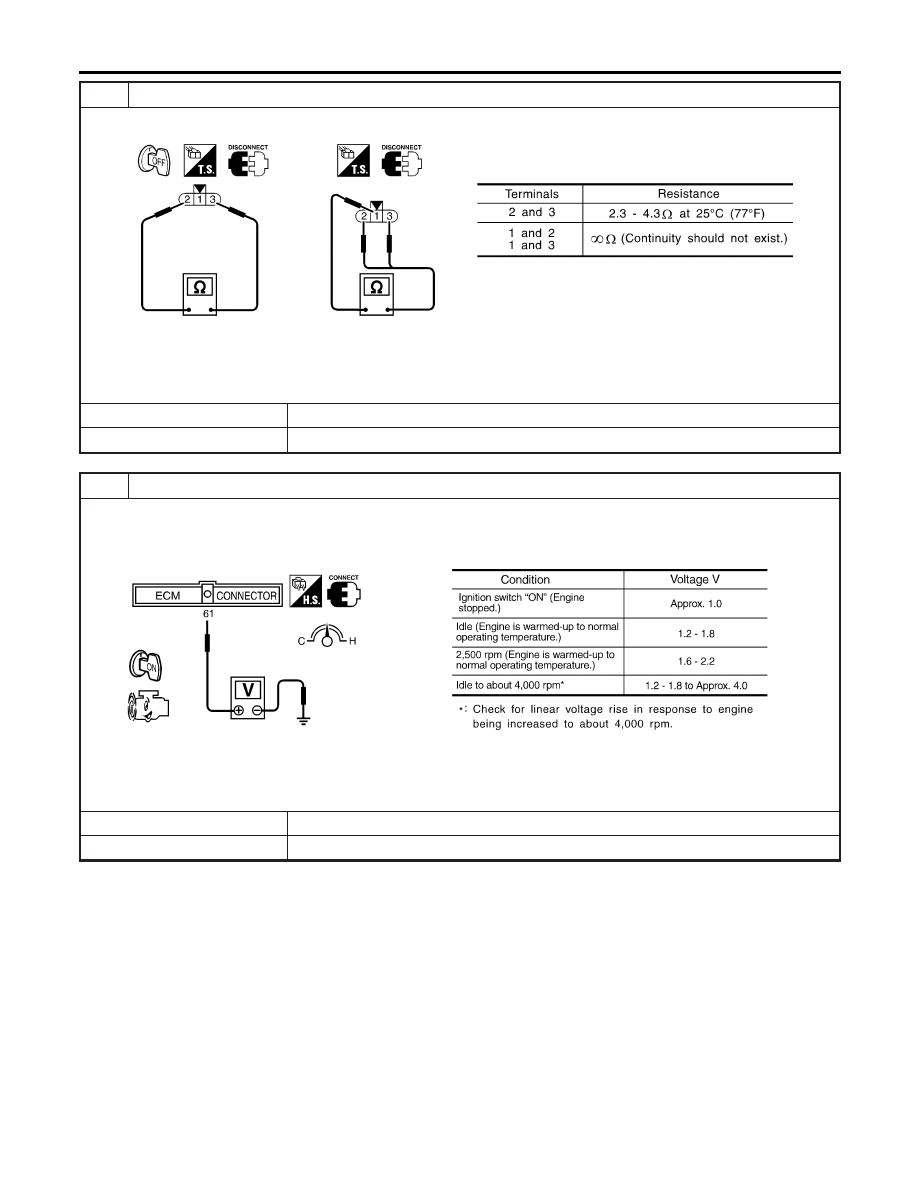

8

CHECK HEATED OXYGEN SENSOR 1 HEATER (FRONT)

Check resistance between HO2S1 (front) terminals as follows.

SEF310X

CAUTION:

Discard any heated oxygen sensor which has been dropped from a height of more than 0.5 m (19.7 in) onto a
hard surface such as a concrete floor; use a new one.

OK or NG

OK

©

GO TO 9.

NG

©

GO TO 13.

9

CHECK MASS AIR FLOW SENSOR

1. Reconnect harness connectors disconnected.
2. Start engine and warm it up to normal operating temperature.
3. Check voltage between ECM terminal 61 (Mass air flow sensor signal) and ground.

SEF298X

4. If the voltage is out of specification, disconnect mass air flow sensor harness connector and connect it again.

Then repeat above check.

OK or NG

OK

©

GO TO 10.

NG

©

Replace mass air flow sensor.

DTC P0133 (BANK 1), P0153 (BANK 2) HO2S1 (FRONT) (RESPONSE

MONITORING)

Diagnostic Procedure (Cont’d)

EC-226
