Infiniti I30 (A33). Manual - part 220





Wiring Diagram

=NHEC0092

BANK 1

NHEC0092S01

MEC408D

SEF854YB

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0130 (BANK 1), P0150 (BANK 2) HO2S1 (FRONT) (CIRCUIT)

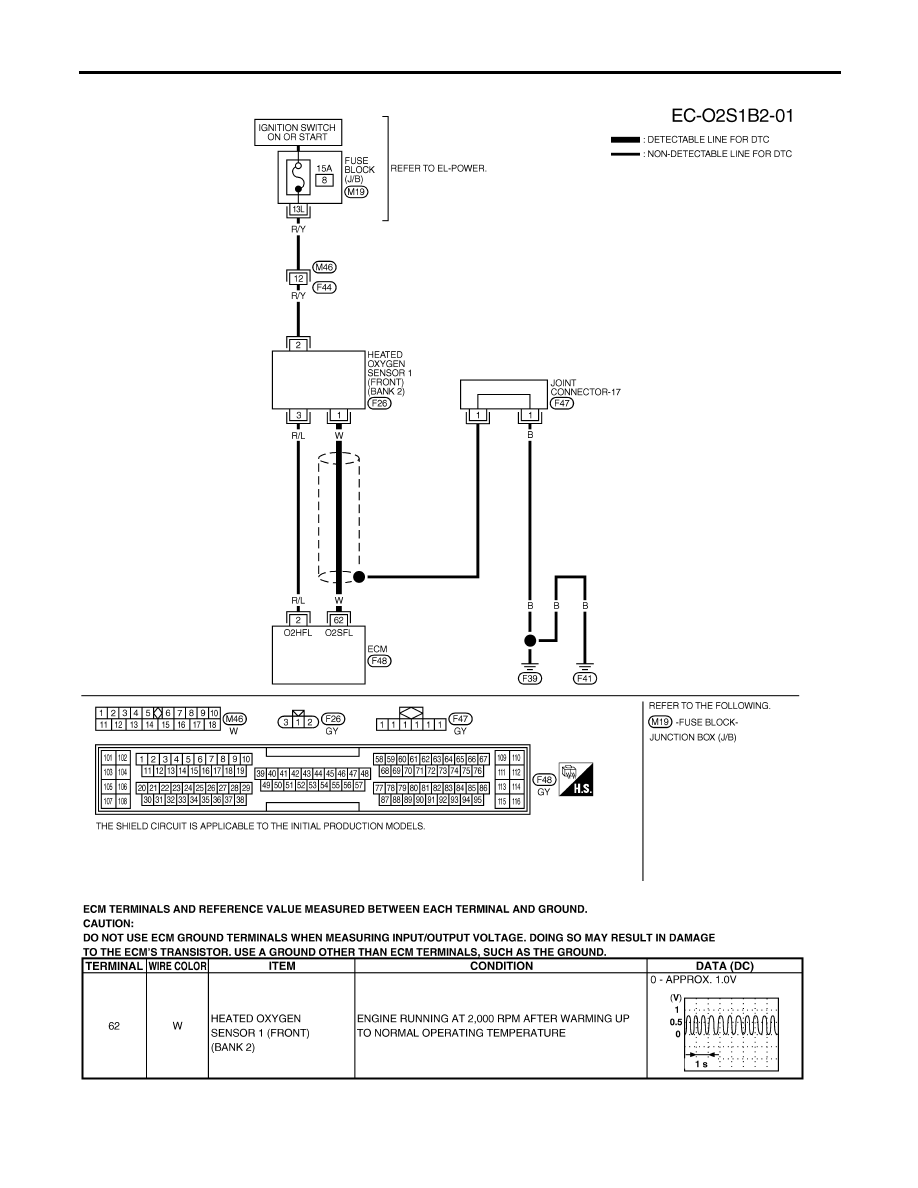

Wiring Diagram

EC-195

BANK 2

NHEC0092S02

MEC409D

SEF855YB

DTC P0130 (BANK 1), P0150 (BANK 2) HO2S1 (FRONT) (CIRCUIT)

Wiring Diagram (Cont’d)

EC-196

Diagnostic Procedure

NHEC0093

1

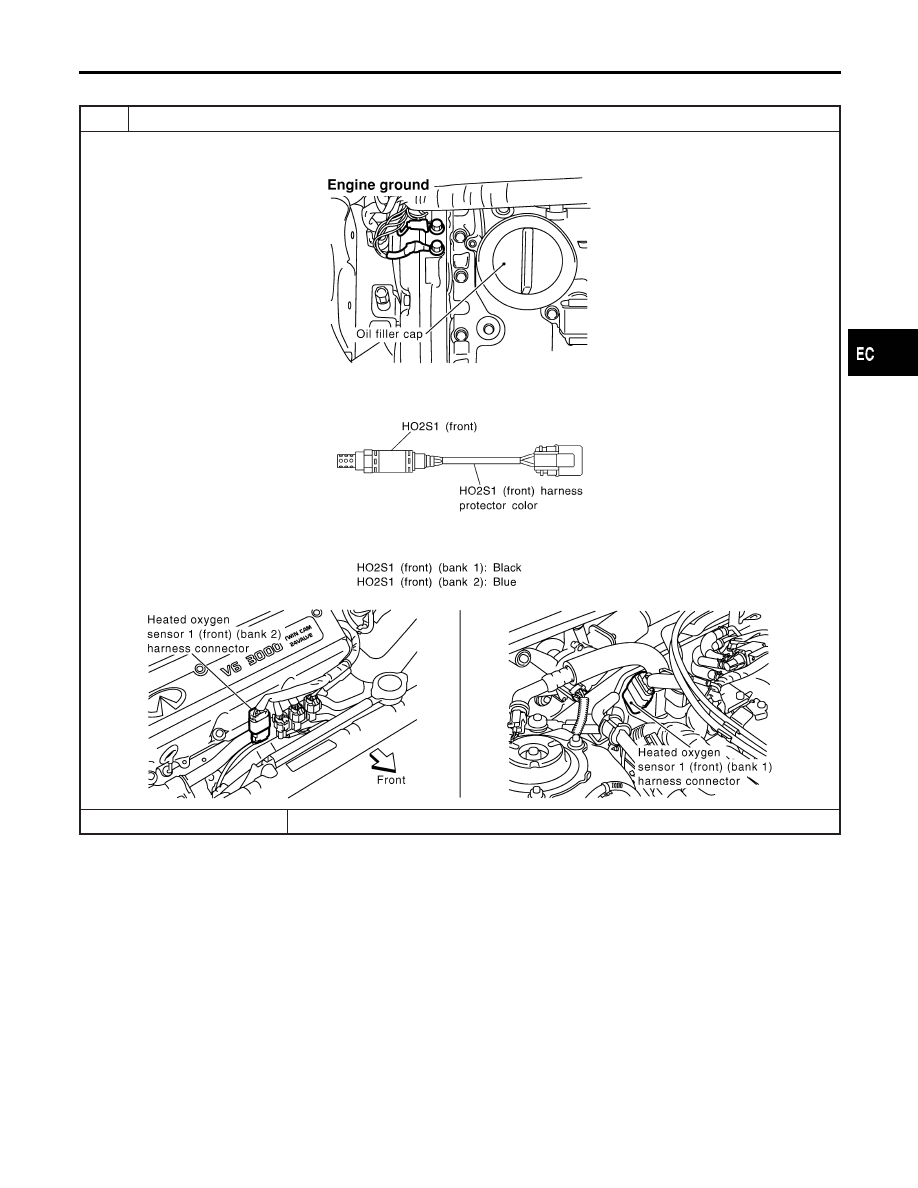

INSPECTION START

1. Turn ignition switch “OFF”.
2. Loosen and retighten engine ground screws.

SEF255X

3. Make sure HO2S1 (front) harness protector color, and disconnect corresponding heated oxygen sensor 1 (front) har-

ness connector.

SEC020C

SEF902XA

©

GO TO 2.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0130 (BANK 1), P0150 (BANK 2) HO2S1 (FRONT) (CIRCUIT)

Diagnostic Procedure

EC-197

2

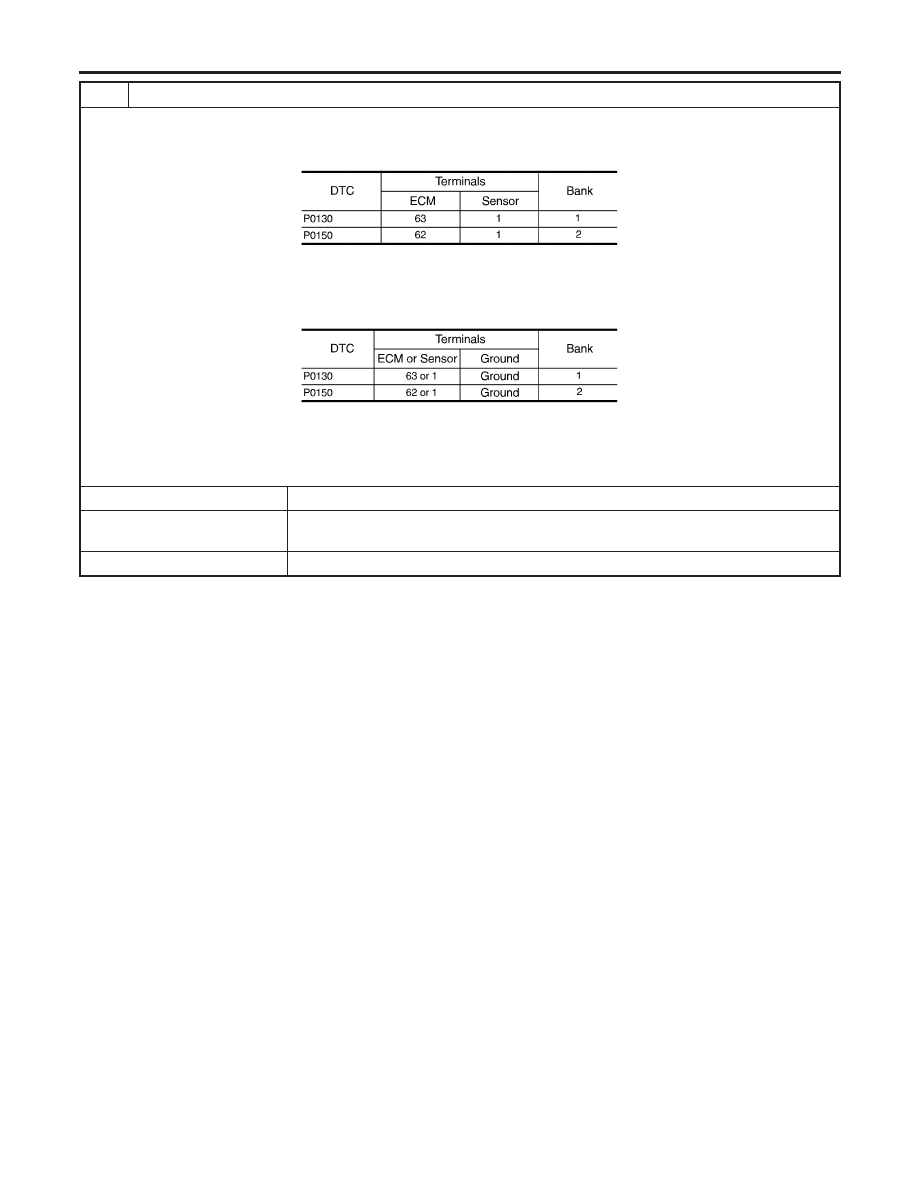

CHECK HO2S1 (FRONT) INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1. Disconnect ECM harness connector.
2. Check harness continuity between ECM terminal and HO2S1 (front) terminal as follows.

Refer to Wiring Diagram.

MTBL0596

Continuity should exist.

3. Check harness continuity between ECM terminal or HO2S1 (fornt) terminal and ground as follows.

Refer to Wiring Diagram.

MTBL0597

Continuity should not exist.

4. Also check harness for short to power.

OK or NG

OK (With CONSULT-II)

©

GO TO 3.

OK (Without CONSULT-
II)

©

GO TO 4.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

DTC P0130 (BANK 1), P0150 (BANK 2) HO2S1 (FRONT) (CIRCUIT)

Diagnostic Procedure (Cont’d)

EC-198
