Infiniti I30 (A33). Manual - part 213

SEF058Y

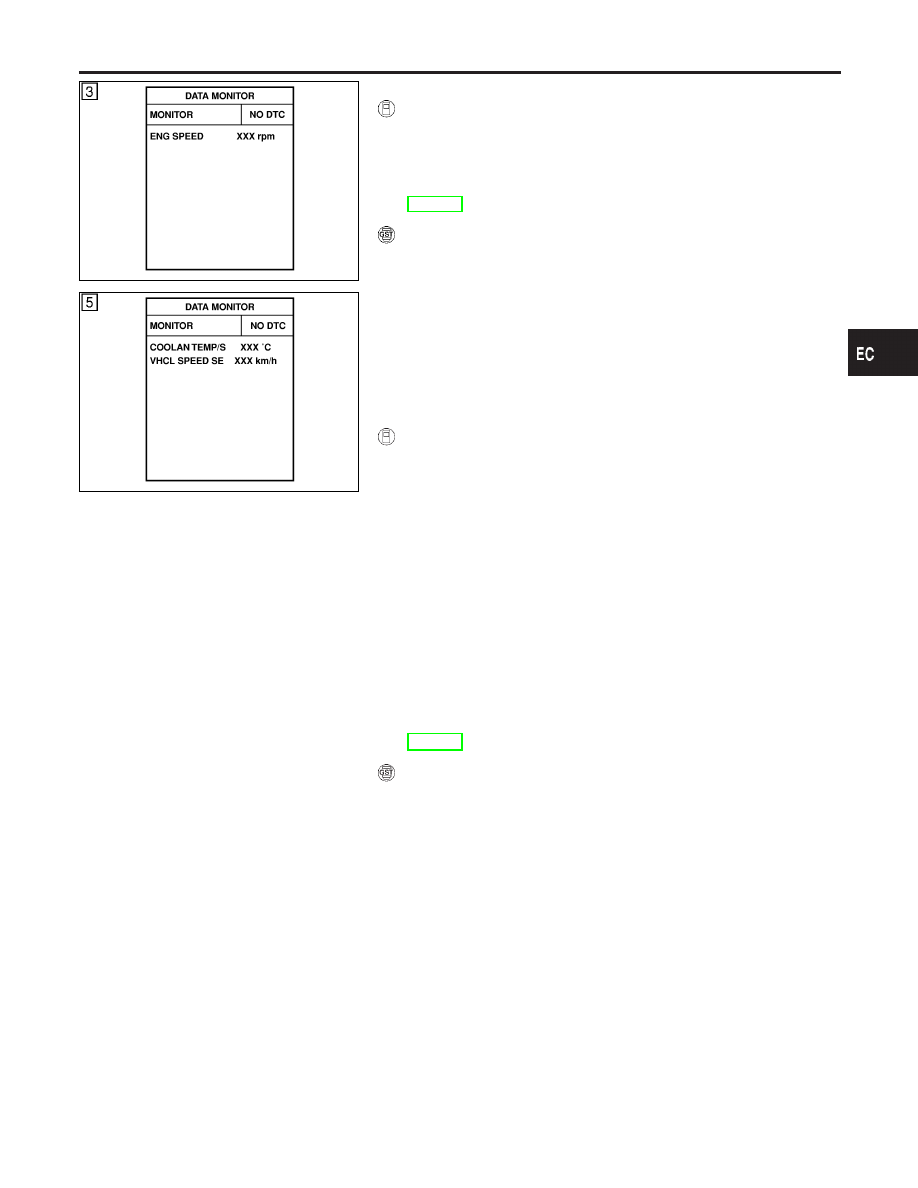

PROCEDURE FOR MALFUNCTION A

NHEC0066S01

With CONSULT-II

NHEC0066S0101

1)

Turn ignition switch “ON”.

2)

Select “DATA MONITOR” mode with CONSULT-II.

3)

Wait at least 5 seconds.

4)

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-169.

With GST

NHEC0066S0102

Follow the procedure “With CONSULT-II” above.

SEF176Y

PROCEDURE FOR MALFUNCTION B

NHEC0066S02

CAUTION:

Always drive vehicle at a safe speed.
TESTING CONDITION:
This test may be conducted with the drive wheels lifted in the
shop or by driving the vehicle. If a road test is expected to be
easier, it is unnecessary to lift the vehicle.

With CONSULT-II

NHEC0066S0201

1)

Wait until engine coolant temperature is less than 90°C
(194°F).

a)

Turn ignition switch “ON”.

b)

Select “DATA MONITOR” mode with CONSULT-II.

c)

Check the engine coolant temperature.

d)

If the engine coolant temperature is not less than 90°C
(194°F), turn ignition switch “OFF” and cool down engine.

I

Perform the following steps before engine coolant temperature
is above 90°C (194°F).

2)

Turn ignition switch “ON”.

3)

Select “DATA MONITOR” mode with CONSULT-II.

4)

Start engine.

5)

Hold vehicle speed at more than 70 km/h (43 MPH) for 100
consecutive seconds.

6)

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-169.

With GST

NHEC0066S0202

Follow the procedure “With CONSULT-II” above.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0110 INTAKE AIR TEMPERATURE SENSOR

DTC Confirmation Procedure (Cont’d)

EC-167

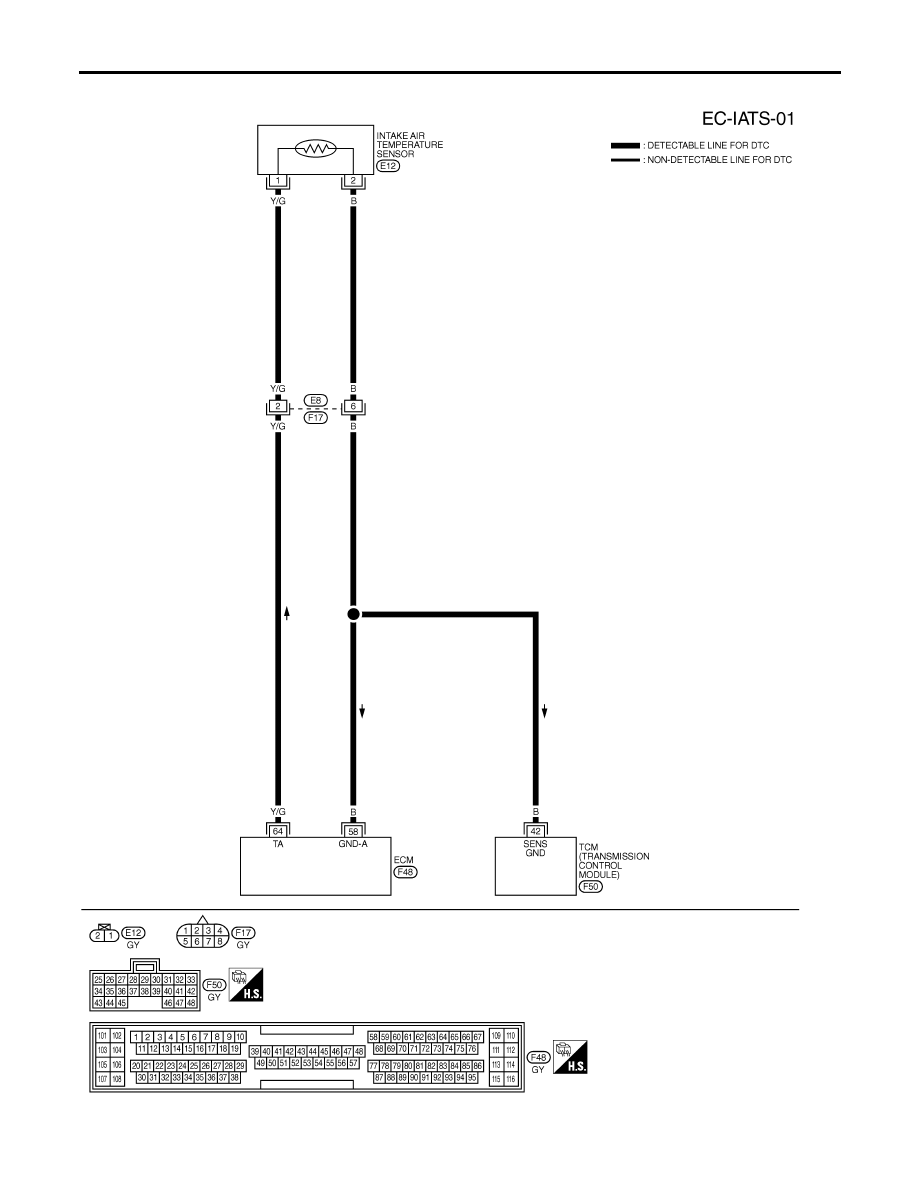

Wiring Diagram

NHEC0067

MEC801C

DTC P0110 INTAKE AIR TEMPERATURE SENSOR

Wiring Diagram

EC-168

Diagnostic Procedure

NHEC0068

1

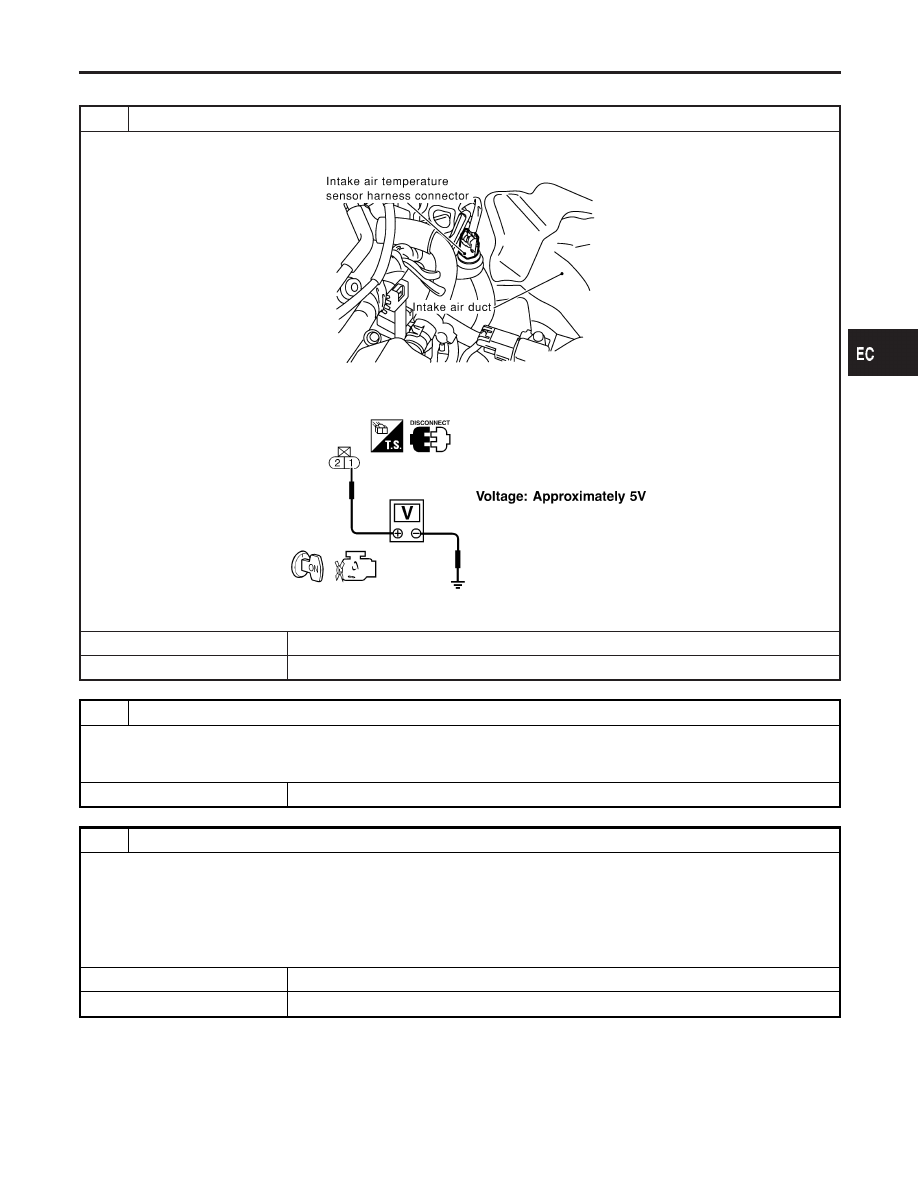

CHECK INTAKE AIR TEMPERATURE SENSOR POWER SUPPLY CIRCUIT

1. Turn ignition switch “OFF”.
2. Disconnect intake air temperature sensor harness connector.

SEF258X

3. Turn ignition switch “ON”.
4. Check voltage between terminal 1 and ground.

SEF301X

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 2.

2

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors E8, F17

I

Harness for open or short between ECM and intake air temperature sensor

©

Repair harness or connectors.

3

CHECK INTAKE AIR TEMPERATURE SENSOR GROUND CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch “OFF”.
2. Check harness continuity between sensor terminal 2 and engine ground.

Refer to Wiring Diagram.

Continuity should exist.

3. Also check harness for short to power.

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 4.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0110 INTAKE AIR TEMPERATURE SENSOR

Diagnostic Procedure

EC-169

4

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors E8, F17

I

Harness for open or short between ECM and intake air temperature sensor

I

Harness for open or short between TCM (Transmission Control Module) and intake air temperature sensor

©

Repair open circuit or short to power in harness or connectors.

5

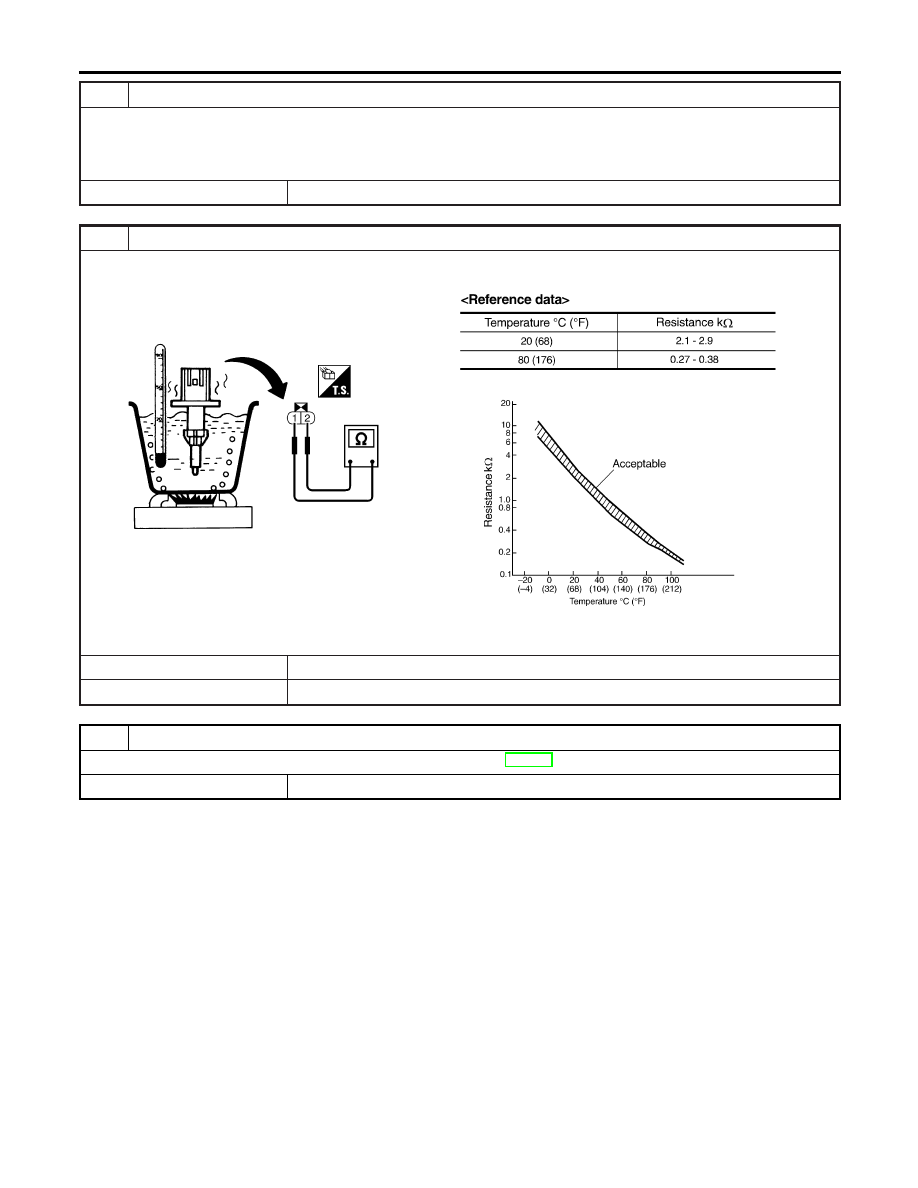

CHECK INTAKE AIR TEMPERATURE SENSOR

Check resistance between intake air temperature sensor terminals 1 and 2 as shown in the figure.

SEF302X

OK or NG

OK

©

GO TO 6.

NG

©

Replace intake air temperature sensor.

6

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-144.

©

INSPECTION END

DTC P0110 INTAKE AIR TEMPERATURE SENSOR

Diagnostic Procedure (Cont’d)

EC-170
