SEF702X

SEF703X

Injector

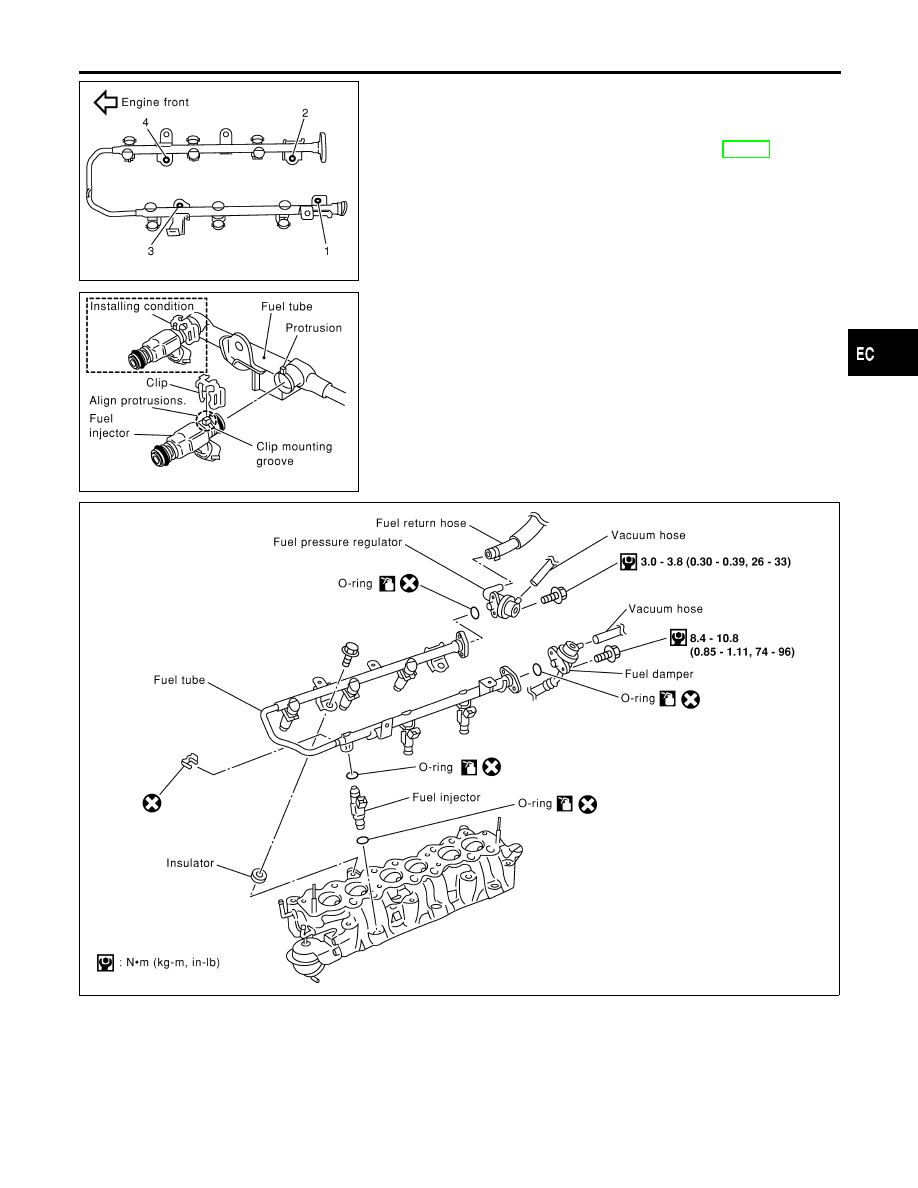

REMOVAL AND INSTALLATION

NHEC0026

1.

Release fuel pressure to zero.

2.

Remove intake manifold collector. Refer to EM-19, “TIMING
CHAIN”.

3.

Remove fuel tube assemblies in numerical sequence as
shown in the figure at left.

4.

Expand and remove clips securing fuel injectors.

5.

Extract fuel injectors straight from fuel tubes.

I

Be careful not to damage injector nozzles during removal.

I

Do not bump or drop fuel injectors.

6.

Carefully install O-rings, including the one used with the pres-
sure regulator.

I

Lubricate O-rings with a smear of engine oil.

I

Be careful not to damage O-rings with service tools, fin-
ger nails or clips. Do not expand or twist O-rings.

I

Discard old clips; replace with new ones.

7.

Position clips in grooves on fuel injectors.

I

Make sure that protrusions of fuel injectors are aligned
with cutouts of clips after installation.

SEF704XA

8.

Align protrusions of fuel tubes with those of fuel injectors.
Insert fuel injectors straight into fuel tubes.

9.

After properly inserting fuel injectors, check to make sure that
fuel tube protrusions are engaged with those of fuel injectors,
and that flanges of fuel tubes are engaged with clips.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

BASIC SERVICE PROCEDURE

Injector

EC-51

SEF705X

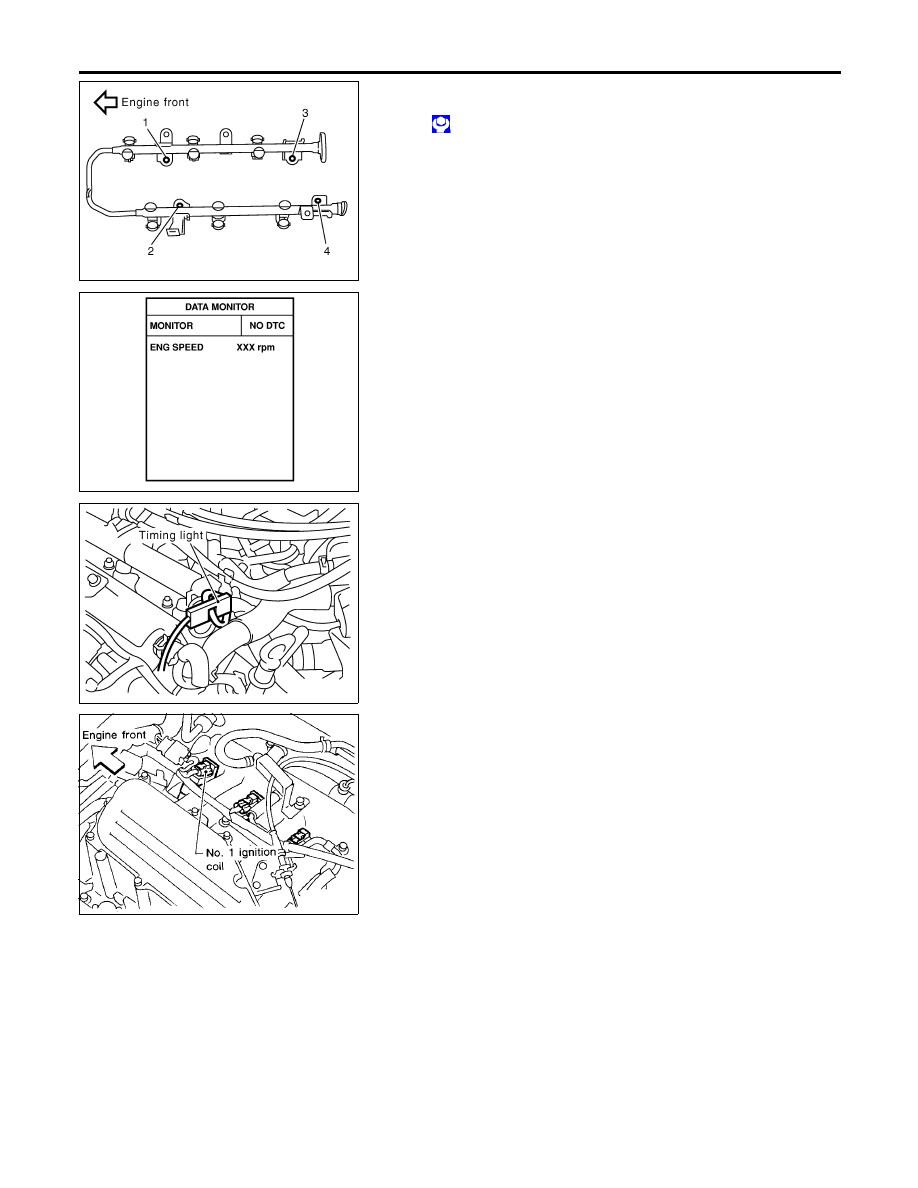

10. Tighten fuel tube assembly mounting nuts in numerical

sequence (indicated in the figure at left) and in two stages.

: Tightening torque N·m (kg-m, ft-lb)

1st stage:

9.3 - 10.8 (1.0 - 1.1, 6.9 - 7.9)

2nd stage:

20.6 - 26.5 (2.1 - 2.7, 16 - 19)

11. Install all parts removed in reverse order of removal.

CAUTION:

After properly connecting fuel tube assembly to injector and
fuel hose, check connection for fuel leakage.

SEF058Y

How to Check Idle Speed and Ignition Timing

NHEC0607

IDLE SPEED

NHEC0607S01

I

Using CONSULT-II

Check idle speed in “DATA MONITOR” mode with CONSULT-II.

SEF998Z

IGNITION TIMING

NHEC0607S02

Any of following two methods may be used.

I

Method A

a)

Attach timing light to loop wire as shown.

b)

Check ignition timing.

SEF247Q

I

Method B

a)

Remove No. 1 ignition coil.

BASIC SERVICE PROCEDURE

Injector (Cont’d)

EC-52

SEF248Q

SEF572X

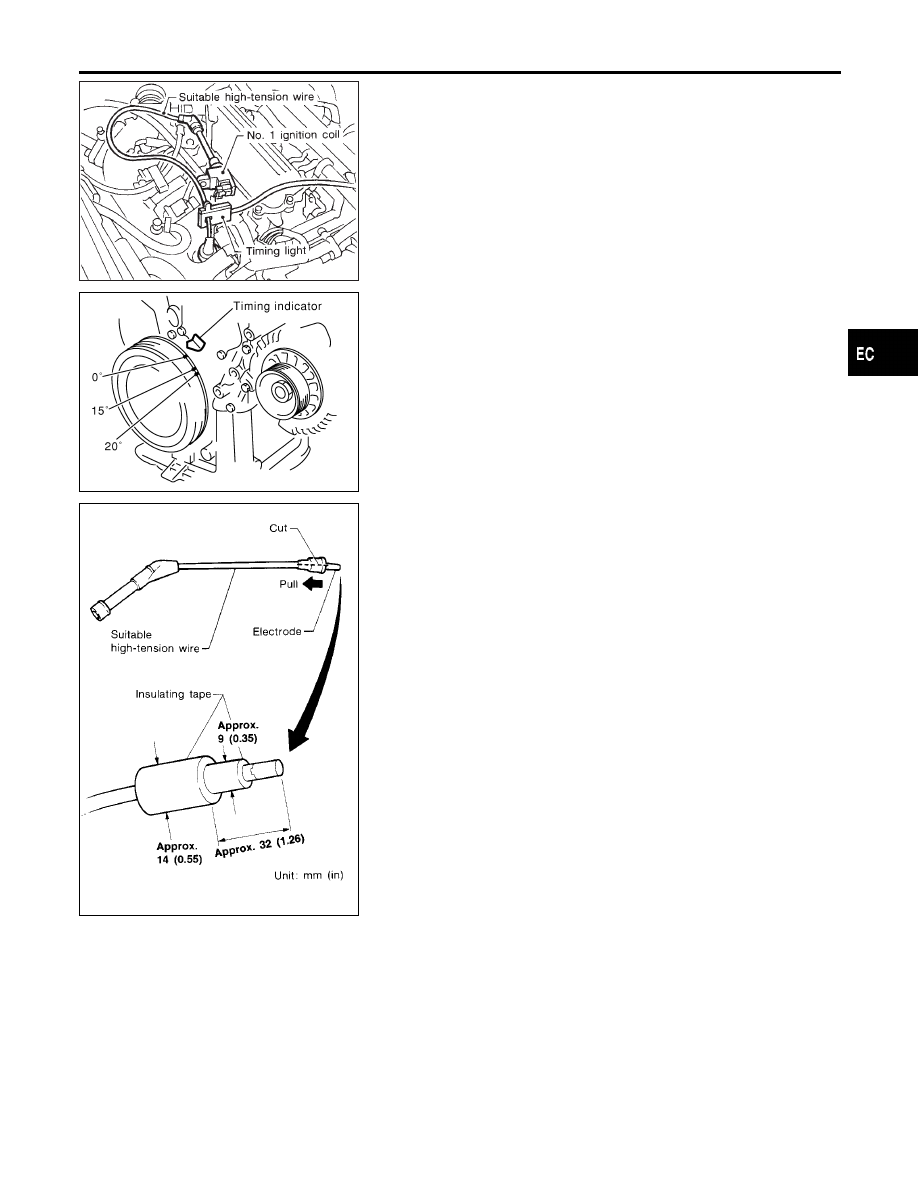

b)

Connect No. 1 ignition coil and No. 1 spark plug with suitable
high-tension wire as shown, and attach timing light clamp to
this wire.

c)

Check ignition timing.

SEF311Q

Idle Speed/Ignition Timing/Idle Mixture Ratio
Adjustment

NHEC0028

PREPARATION

NHEC0028S01

1) Make sure that the following parts are in good order.

I

Battery

I

Ignition system

I

Engine oil and coolant levels

I

Fuses

I

ECM harness connector

I

Vacuum hoses

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

BASIC SERVICE PROCEDURE

How to Check Idle Speed and Ignition Timing (Cont’d)

EC-53

I

Air intake system
(Oil filler cap, oil level gauge, etc.)

I

Fuel pressure

I

Engine compression

I

Throttle valve

I

Evaporative emission system

2) On air conditioner equipped models, checks should be carried out while the air conditioner is “OFF”.
3) On automatic transmission equipped models, when checking idle rpm, ignition timing and mixture ratio,

checks should be carried out while shift lever is in “N” position.

4) When measuring “CO” percentage, insert probe more than 40 cm (15.7 in) into tail pipe.
5) Turn off headlamps, heater blower, rear defogger.
6) Keep front wheels pointed straight ahead.
7) Make the check after the cooling fan has stopped.

BASIC SERVICE PROCEDURE

Idle Speed/Ignition Timing/Idle Mixture Ratio Adjustment (Cont’d)
