Infiniti I30 (A33). Manual - part 170

Removal and Installation

NHBT0025

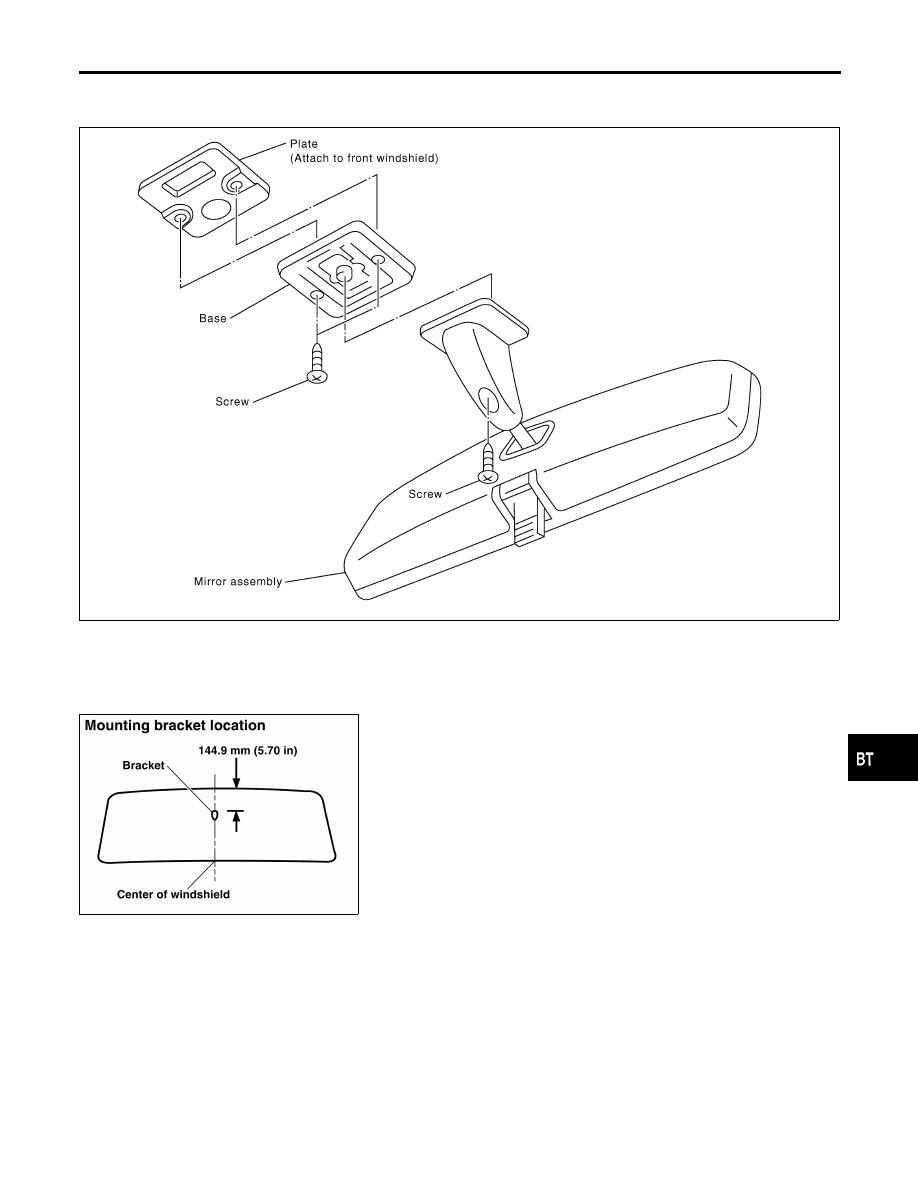

REMOVAL

NHBT0025S01

SBT880

SBT822

INSTALLATION

NHBT0025S02

1.

Install mirror base as follows:

a.

Determine mirror base position on windshield by measuring
from top of windshield to top of mirror base as shown in the
figure.

b.

Mark location on outside of windshield with wax pencil or
equivalent.

c.

Clean attaching point on inside of windshield with an alcohol-
saturated panel towel.

d.

Sand bonding surface of mirror base with sandpaper (No. 320
or No. 360).

e.

Clean bonding surface of mirror base with an alcohol-saturated
paper towel.

f.

Apply Loctite Adhesive 11067-2 or equivalent to bonding sur-
face of mirror base.

g.

Install mirror base at premarked position and press mirror base
against glass for 30 to 60 seconds.

h.

After five minutes, wipe off excess adhesive with an alcohol-
moistened paper towel.

2.

Install rearview mirror.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

HA

SC

EL

IDX

REAR VIEW MIRROR

Removal and Installation

BT-61

Alignment

NHBT0026

I

All dimensions indicated in figures are actual ones.

I

When using a tracking gauge, adjust both pointers to equal length. Then check the pointers and gauge
itself to make sure there is no free play.

I

When a measuring tape is used, check to be sure there is no elongation, twisting or bending.

I

Measurements should be taken at the center of the mounting holes.

I

An asterisk (*) following the value at the measuring point indicates that the measuring point on the other
side is symmetrically the same value.

I

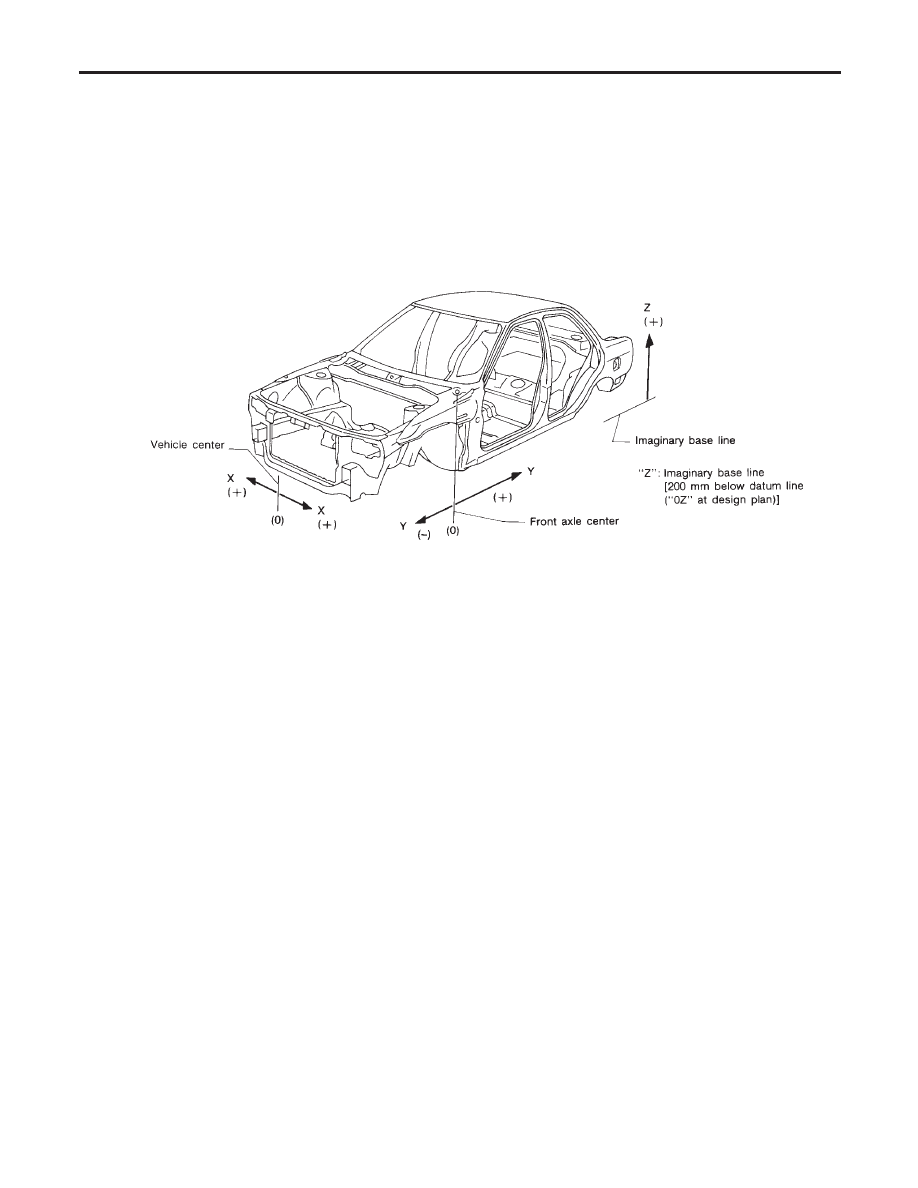

The coordinates of the measurement points are the distances measured from the standard line of “X”, “Y”
and “Z”.

SBF874GB

BODY (ALIGNMENT)

Alignment

BT-62

ENGINE COMPARTMENT

NHBT0026S01

Measurement

NHBT0026S0101

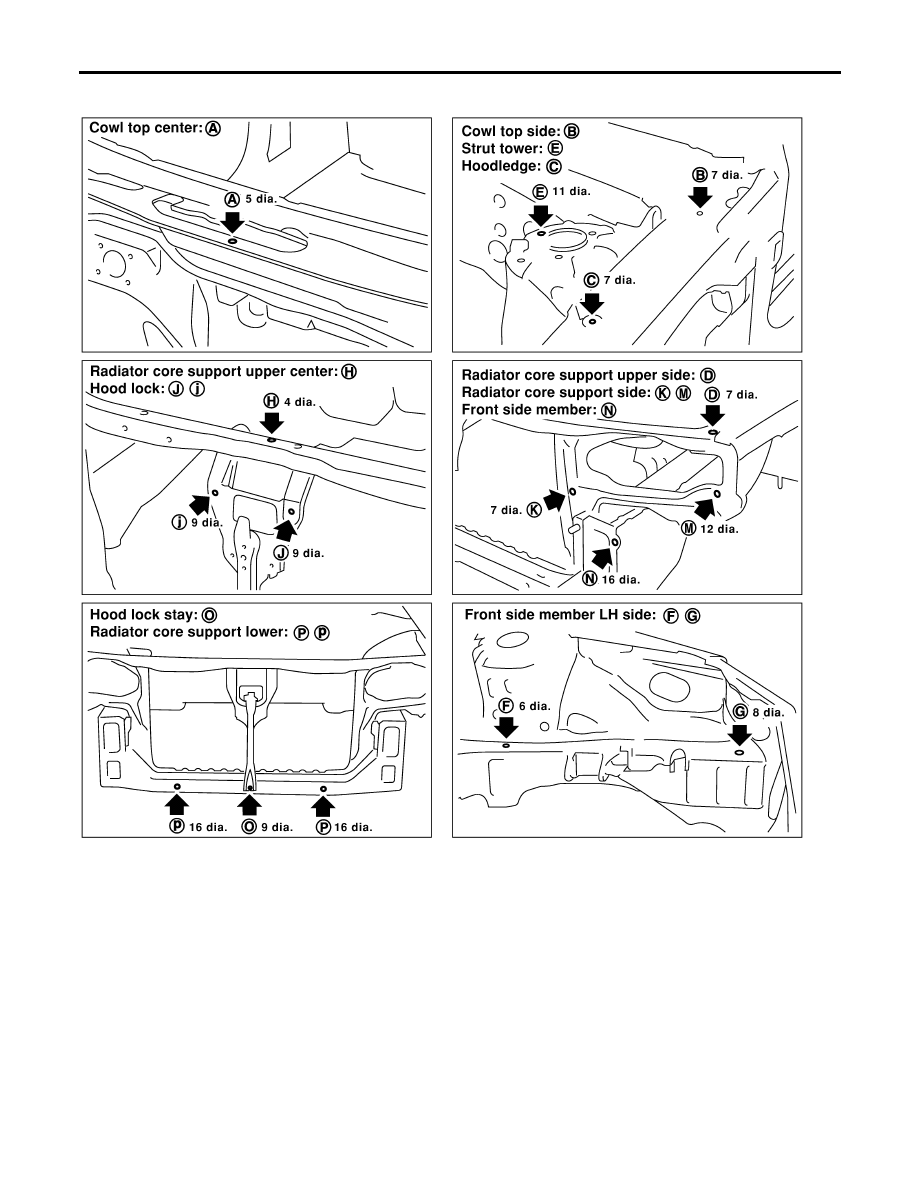

SBT881

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

HA

SC

EL

IDX

BODY (ALIGNMENT)

Alignment (Cont’d)

BT-63

Measurement Points

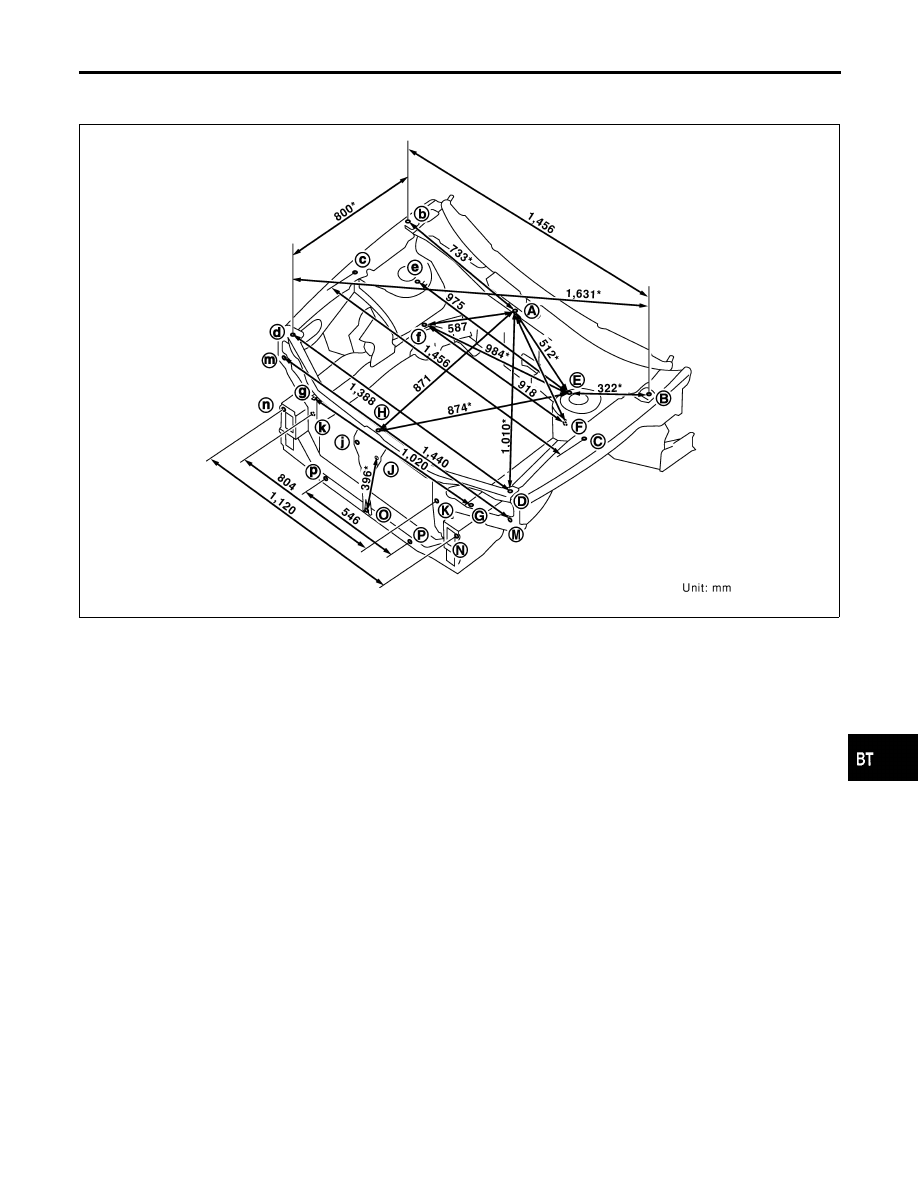

NHBT0026S0102

SBT882

BODY (ALIGNMENT)

Alignment (Cont’d)

BT-64
