3.

Check weatherstrip visually for any damage, deterioration, or
flattening.

I

If any damage is found, replace weatherstrip.

CAUTION:

Do not remove weatherstrip except when replacing, or filling
up butyl seal.

LINK AND WIRE ASSEMBLY

NHBT0022S06

NOTE:
Before replacing a suspect part, carefully ensure it is the source of
noise being experienced.
1.

Check link to determine if coating film has peeled off to such
an extent that substrate is visible. Check also to determine if
link is the source of noise. If it is, replace it.

2.

Visually check to determine if a sufficient amount of petroleum
jelly has been applied to wire or rail groove. If not, add petro-
leum jelly as required.

3.

Check wire for any damage or deterioration. If any damage is
found, remove rear guide (refer to removal procedures, BT-50,
for details), then replace wire.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

HA

SC

EL

IDX

SUNROOF

Trouble Diagnoses (Cont’d)

BT-57

SBF034BA

Removal and Installation

NHBT0023

REMOVAL

NHBT0023S01

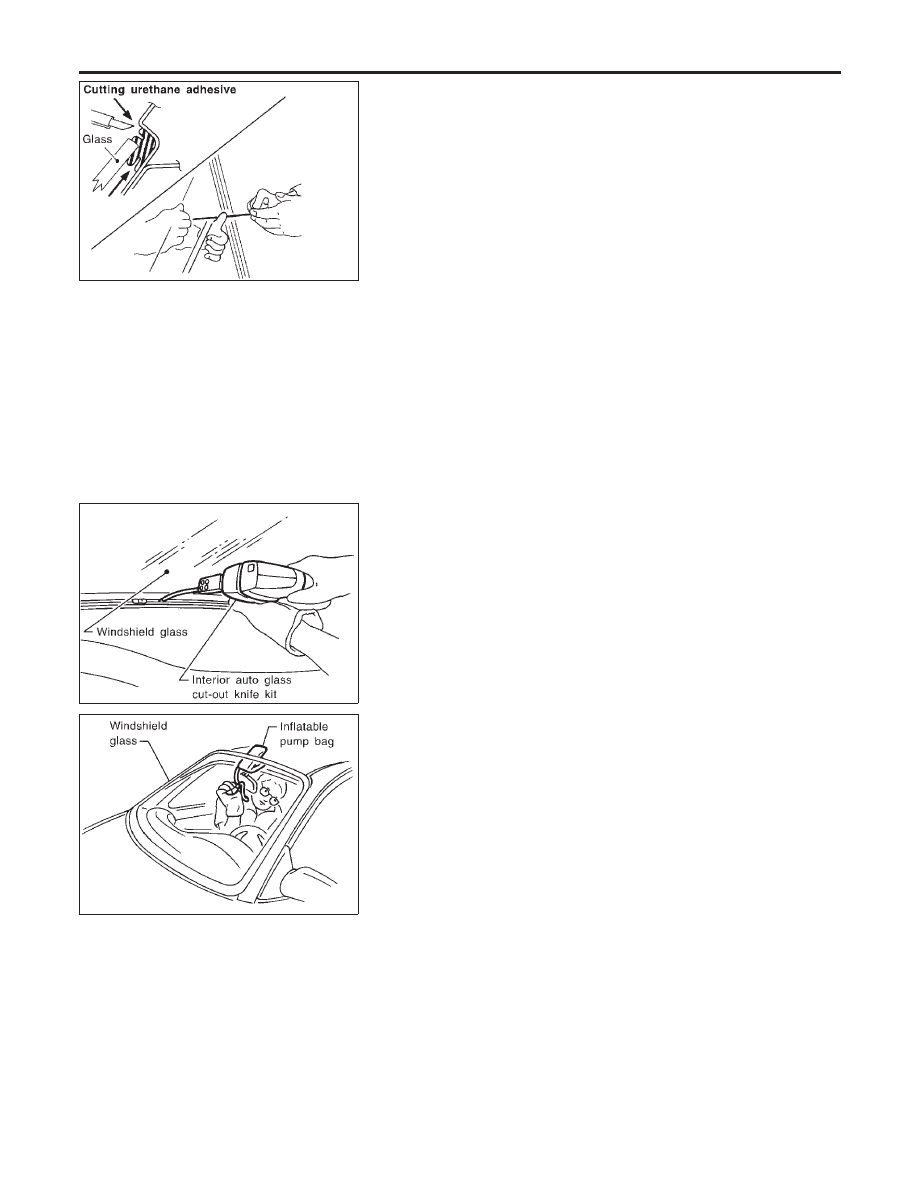

After removing moldings, remove glass using piano wire or power
cutting tool and an inflatable pump bag.

WARNING:

When cutting the glass from the vehicle, always wear safety
glasses and heavy gloves to help prevent glass splinters from
entering your eyes or cutting your hands.

CAUTION:

I

Be careful not to scratch the glass when removing.

I

Do not set or stand the glass on its edge. Small chips may
develop into cracks.

SBT472

SBT473

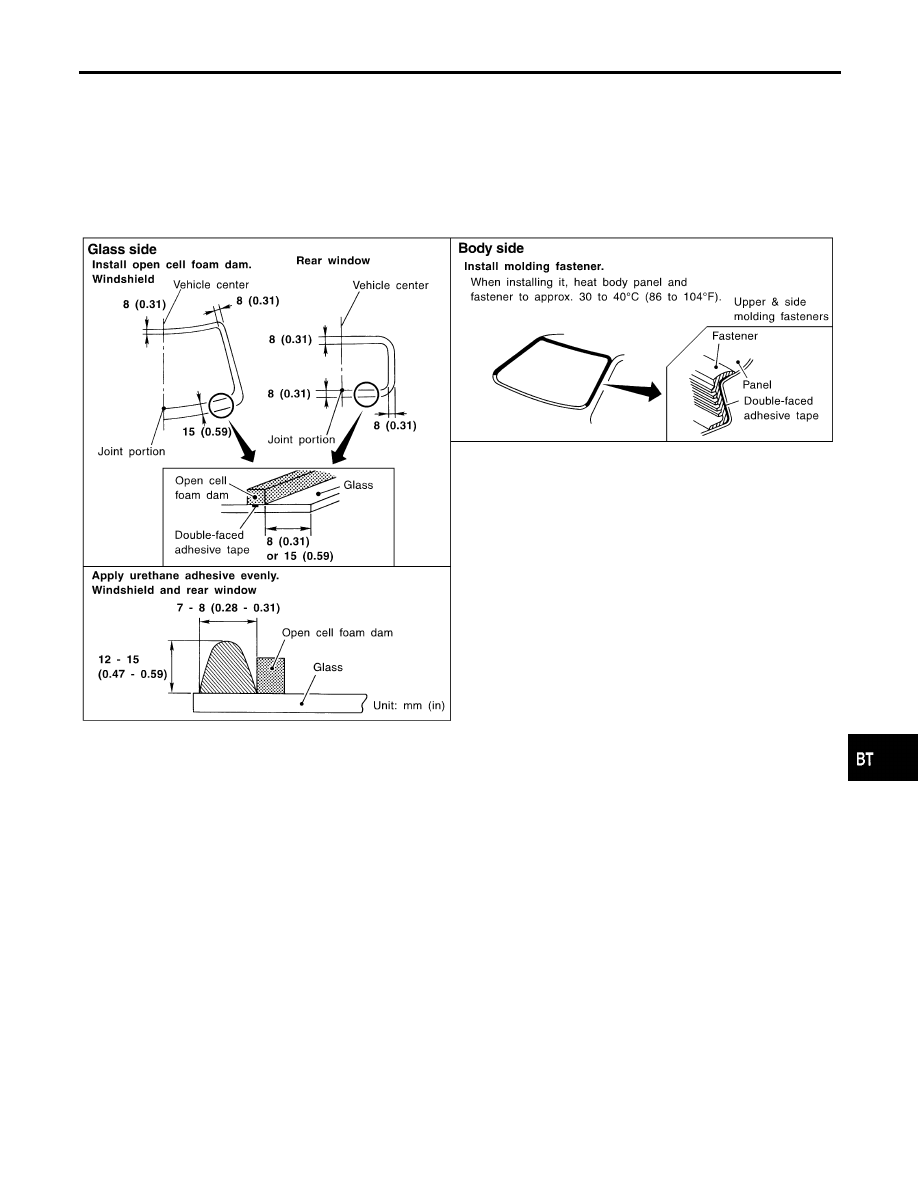

INSTALLATION

NHBT0023S02

I

Use a genuine Nissan Urethane Adhesive Kit or equivalent
and follow the instructions furnished with it.

I

While the urethane adhesive is curing, open a door win-
dow. This will prevent the glass from being forced out by
passenger compartment air pressure when a door is
closed.

I

The molding must be installed securely so that it is in
position and leaves no gap.

I

Inform the customer that the vehicle should remain sta-
tionary until the urethane adhesive has completely cured
(preferably 24 hours). Curing time varies with temperature
and humidity.

WARNING:

I

Keep heat and open flames away as primers and adhesive
are flammable.

I

The materials contained in the kit are harmful if
swallowed, and may irritate skin and eyes. Avoid contact
with the skin and eyes.

I

Use in an open, well ventilated location. Avoid breathing
the vapors. They can be harmful if inhaled. If affected by
vapor inhalation, immediately move to an area with fresh
air.

I

Driving the vehicle before the urethane adhesive has com-
pletely cured may affect the performance of the wind-
shield in case of an accident.

CAUTION:

I

Do not use an adhesive which is past its usable term.
Shelf life of this product is limited to six months after the
date of manufacture. Carefully adhere to the expiration or
manufacture date printed on the box.

I

Keep primers and adhesive in a cool, dry place. Ideally,
they should be stored in a refrigerator.

WINDSHIELD AND WINDOWS

Removal and Installation

BT-58

I

Do not leave primers or adhesive cartridge unattended
with their caps open or off.

I

The vehicle should not be driven for at least 24 hours or
until the urethane adhesive has completely cured. Curing
time varies depending on temperature and humidities. The
curing time will increase under higher temperatures and
lower humidities.

WINDSHIELD

NHBT0023S03

SBT823

Repairing Water Leaks for Windshield

NHBT0023S0301

Leaks can be repaired without removing and reinstalling glass.
If water is leaking between the urethane adhesive material and
body or glass, determine the extent of leakage. This can be
done by applying water to the windshield area while pushing
glass outward.
To stop the leak, apply primer (if necessary) and then urethane
adhesive to the leak point.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

HA

SC

EL

IDX

WINDSHIELD AND WINDOWS

Removal and Installation (Cont’d)

BT-59

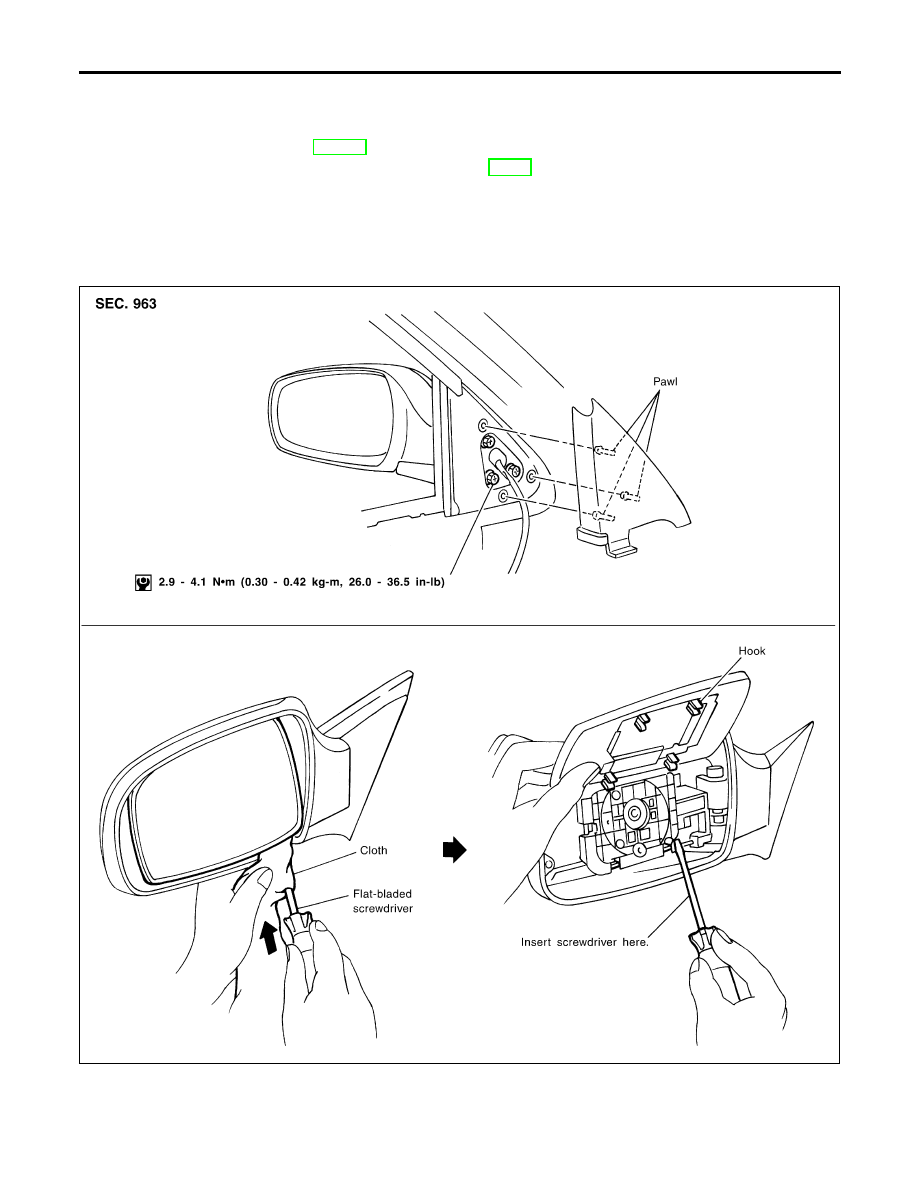

Removal and Installation

NHBT0024

CAUTION:

Be careful not to scratch door rearview mirror body.

★

For Wiring Diagram, refer to EL-226, “DOOR MIRROR” for details.

1. Remove door trim. Refer to “DOOR TRIM” for details, BT-35.
2. Remove inner cover front corner of door.
3. Disconnect door mirror harness connector.
4. Remove door mirror harness clips.
5. Remove bolts securing door mirror assembly.
6. Remove the mirror glass. Do not insert screwdriver too far.

SBT813

DOOR MIRROR

Removal and Installation

BT-60
