Wheel Hub and Knuckle

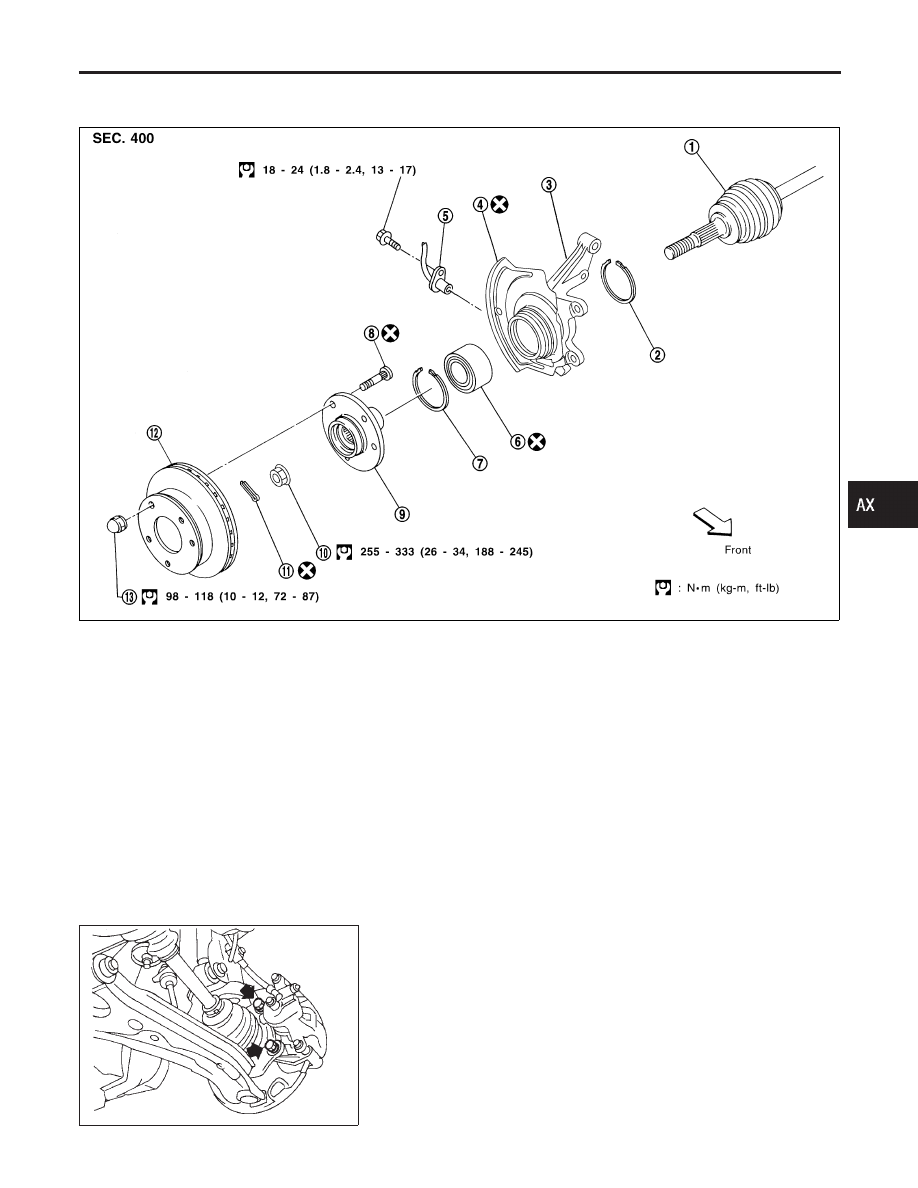

COMPONENTS

=NHAX0008

SFA979B

1.

Drive shaft

2.

Snap ring

3.

Knuckle

4.

Baffle plate

5.

ABS sensor

6.

Wheel bearing assembly

7.

Snap ring

8.

Hub bolt

9.

Wheel hub

10. Wheel bearing lock nut
11. Cotter pin
12. Brake disc
13. Wheel nut

REMOVAL

NHAX0009

CAUTION:

Before removing the front axle assembly, disconnect the ABS
wheel sensor from the assembly. Then move it away from the
front axle assembly area.
Failure to do so may result in damage to the sensor wires and
the sensor becoming inoperative.
1.

Remove wheel bearing lock nut.

SFA898A

2.

Remove brake caliper assembly and rotor.

Brake hose need not be disconnected from brake caliper. In
this case, suspend caliper assembly with wire so as not to
stretch brake hose. Be careful not to depress brake pedal, or
piston will pop out.
Make sure brake hose is not twisted.

GI

MA

EM

LC

EC

FE

AT

SU

BR

ST

RS

BT

HA

SC

EL

IDX

FRONT AXLE

Wheel Hub and Knuckle

AX-5

SFA247B

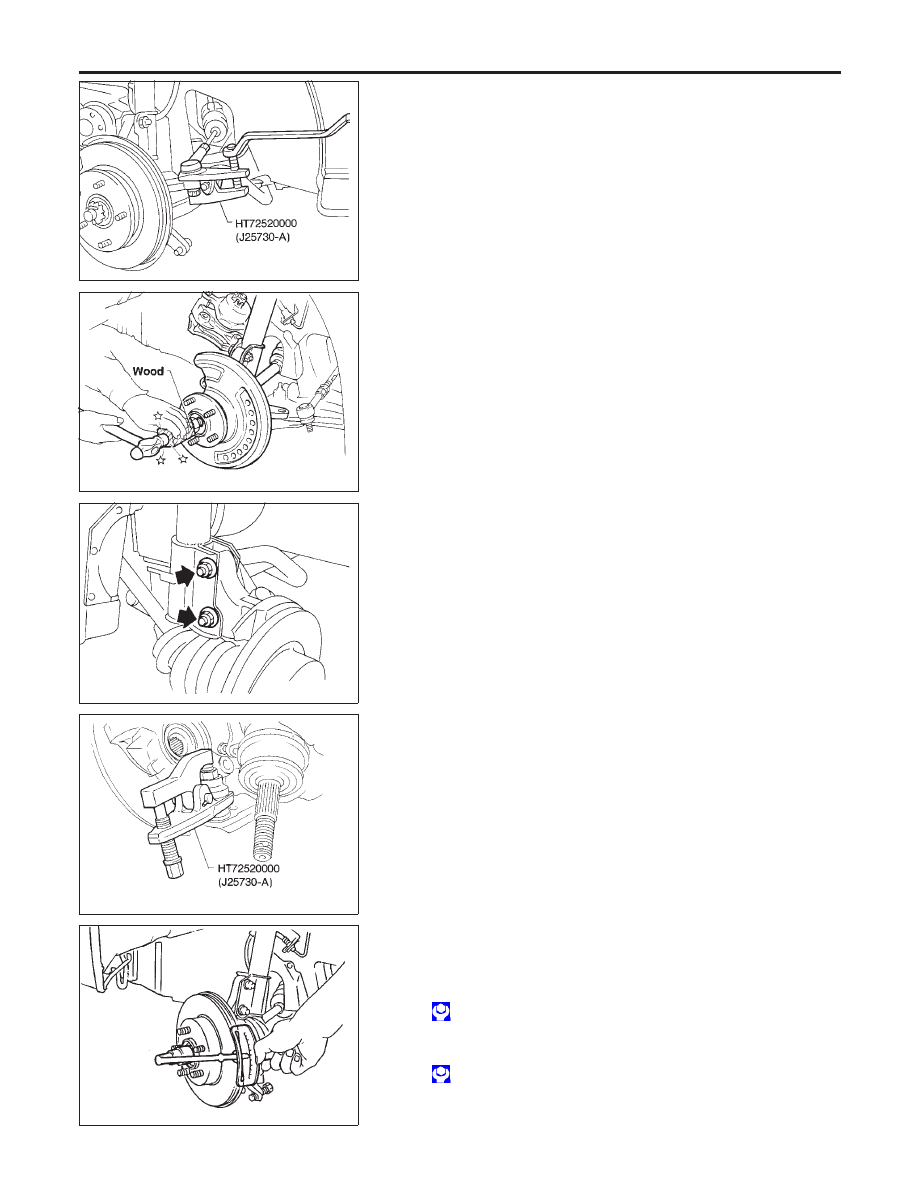

3.

Separate tie-rod from knuckle with Tool.

Install stud nut on stud bolt to prevent damage to stud bolt.

SFA651A

4.

Separate drive shaft from knuckle by lightly tapping it. If it is
hard to remove, use a puller.

Cover boots with shop towel so as not to damage them when
removing drive shaft.

SFA803A

5.

Remove strut lower mounting bolts.

SFA113A

6.

Loosen lower ball joint tightening nut.

7.

Separate knuckle from lower ball joint stud with Tool.

8.

Remove knuckle from transverse link.

SFA652A

INSTALLATION

NHAX0010

1.

Install knuckle with wheel hub.

When installing knuckle to strut, be sure to hold bolts and
tighten nuts.

: 176 - 189 N·m (17.9 - 19.3 kg-m, 130 - 139 ft-lb)

Before tightening, apply oil to threaded portion of drive shaft.
2.

Tighten wheel bearing lock nut.

: 255 - 333 N·m (26 - 34 kg-m, 188 - 245 ft-lb)

3.

Check that wheel bearings operate smoothly.

FRONT AXLE

Wheel Hub and Knuckle (Cont’d)

AX-6

SFA653A

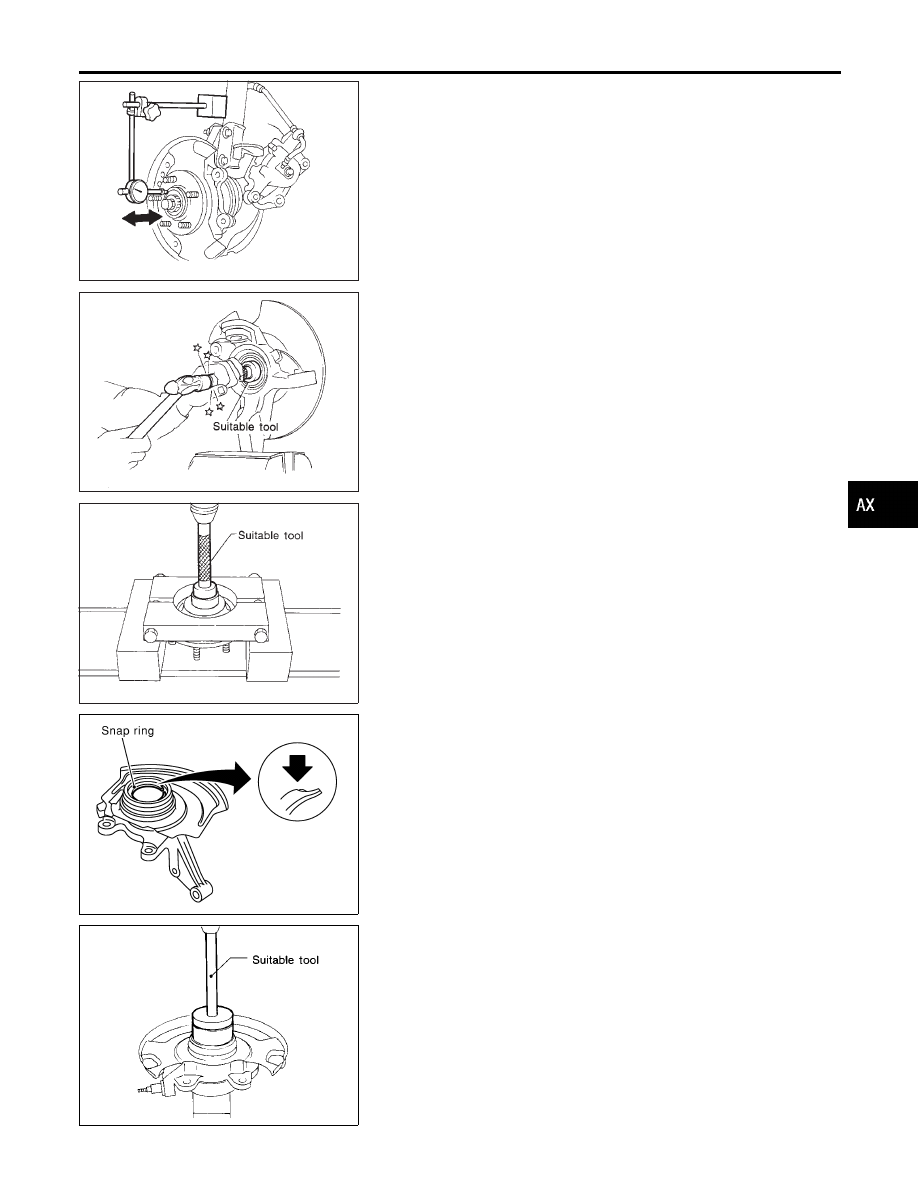

4.

Check wheel bearing axial end play.

Axial end play:

0.05 mm (0.0020 in)

SFA116A

DISASSEMBLY

NHAX0011

CAUTION:

When removing wheel hub or wheel bearing from knuckle,
replace wheel bearing assembly (outer race, inner races and
grease seals) with a new one.

Wheel Hub

NHAX0011S01

Drive out hub with inner race (outside) from knuckle with a suitable
tool.

SFA654A

Wheel Bearing

NHAX0011S02

When replacing wheel bearing, replace complete wheel bear-
ing assembly (Inner races and outer race).
1.

Remove bearing inner race (outside).

SAX005

2.

Remove snap rings.

SFA905A

3.

Press out bearing outer race.

GI

MA

EM

LC

EC

FE

AT

SU

BR

ST

RS

BT

HA

SC

EL

IDX

FRONT AXLE

Wheel Hub and Knuckle (Cont’d)

AX-7

INSPECTION

NHAX0012

Wheel Hub and Knuckle

NHAX0012S01

Check wheel hub and knuckle for cracks by using a magnetic
exploration or dyeing test.

Snap Ring

NHAX0012S02

Check snap ring for wear or cracks. Replace if necessary.

SFA921B

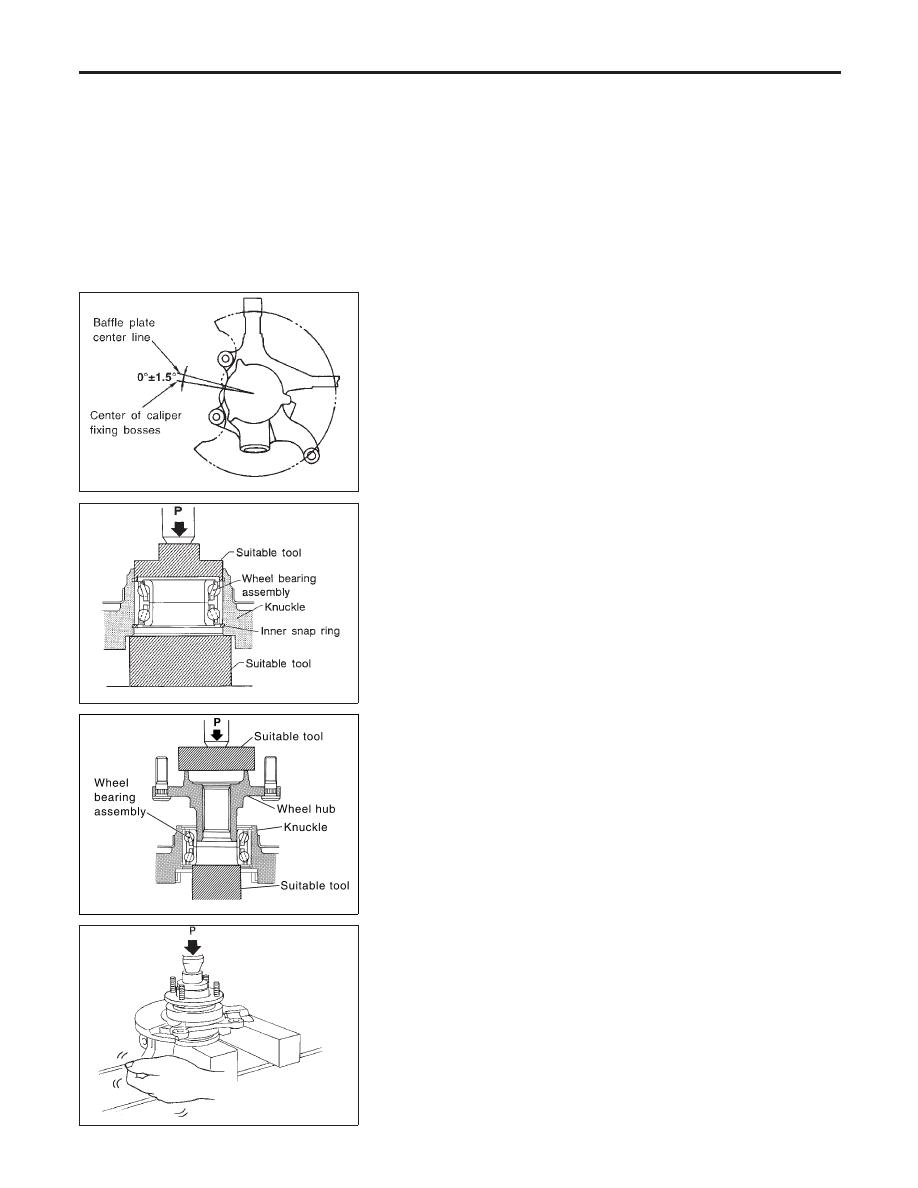

ASSEMBLY

NHAX0013

I

When removing baffle plate, replace it with a new one.

I

When installing the baffle plate, press new plate so that it is in
contact with knuckle wall. Refer to figure at left.

SFA655A

1.

Install inner snap ring into groove of knuckle.

2.

Press new wheel bearing assembly into knuckle until it con-
tacts snap ring.

Maximum load P:

29 kN (3 ton, 3.3 US ton, 3.0 Imp ton)

CAUTION:

I

Do not press inner race of wheel bearing assembly.

I

Do not apply oil or grease to mating surfaces of wheel
bearing outer race and knuckle.

3.

Install outer snap ring into groove of knuckle.

SFA980B

4.

Press wheel hub into knuckle until it stops when the end of the
wheel bearing is hit.

Maximum load P:

49 kN (5 ton, 5.5 US ton, 4.9 Imp ton)

SFA182A

5.

Check bearing operation.

a.

Add load P with press.

Load P:

49.0 kN
(5.0 ton, 5.5 US ton, 4.92 Imp ton)

b.

Spin knuckle several turns in both directions.

c.

Make sure that wheel bearings operate smoothly.

FRONT AXLE

Wheel Hub and Knuckle (Cont’d)

AX-8
