SAT430D

c.

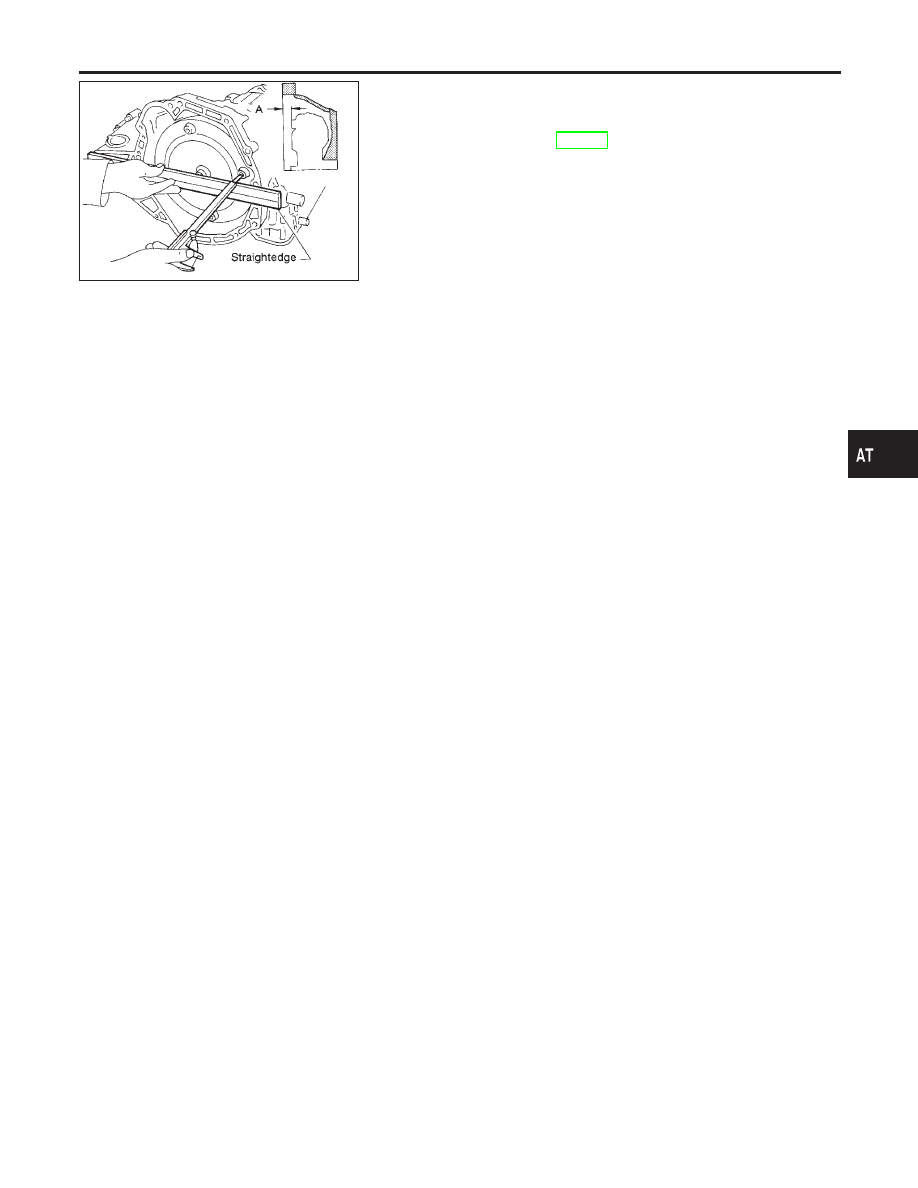

Measure distance “A” to check that torque converter is in
proper position.

Distance A:

Refer to SDS, AT-391.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ASSEMBLY

Assembly (3) (Cont’d)

AT-381

General Specifications

NHAT0182

Engine

VQ30DE

Automatic transaxle model

RE4F04B

RE4F04W

Automatic transaxle assembly

Model code number

85X05

85X06

Transaxle gear ratio

1st

2.785

2nd

1.545

3rd

1.000

4th

0.694

Reverse

2.272

Final drive

3.789

Recommended fluid

Nissan Matic “D” (Continental U.S. and Alaska) or Genuine Nissan

Automatic Transmission Fluid (Canada)*1

Fluid capacity



(US qt, Imp qt)

9.4 (10, 8-1/4)

*1: Refer to MA-11, “Fluids and Lubricants”.

Shift Schedule

NHAT0183

VEHICLE SPEED WHEN SHIFTING GEARS THROTTLE POSITION

NHAT0183S01

Throttle position

Shift pattern

Vehicle speed km/h (MPH)

D

1

,

D

2

D

2

,

D

3

D

3

,

D

4

D

4

,

D

3

D

3

,

D

2

D

2

,

D

1

Full throttle

Comfort

58 - 66 (36 - 41)

108 - 116

(67 - 72)

169 - 177

(105 - 110)

165 - 173

(103 - 108)

98 - 106

(61 - 66)

41 - 49 (25 - 30)

Auto power

58 - 66 (36 - 41)

108 - 116

(67 - 72)

169 - 177

(105 - 110)

165 - 173

(103 - 108)

98 - 106

(61 - 66)

41 - 49 (25 - 30)

Half throttle

Comfort

38 - 46 (24 - 29)

70 - 78 (43 - 48)

132 - 140

(82 - 87)

85 - 93 (53 - 58)

32 - 40 (20 - 25)

5 - 13 (3 - 8)

Auto power

41 - 49 (25 - 30)

78 - 86 (48 - 53)

132 - 140

(82 - 87)

85 - 93 (53 - 58)

45 - 53 (28 - 33)

5 - 13 (3 - 8)

VEHICLE SPEED WHEN PERFORMING AND RELEASING LOCK-UP

NHAT0183S02

Unit: km/h (MPH)

Model code No.

85X05

85X06

Vehicle speed

Throttle position 1/8

50 - 58 (31 - 36)

NOTE:

I

Lock-up vehicle speed indicates the speed in D

4

position.

I

Perform lock-up inspection after warming up engine.

I

Lock-up vehicle speed may vary depending on the driving conditions and circumstances.

Stall Revolution

NHAT0184

Engine

Stall revolution

rpm

VQ30DE

2,150 - 2,450

Line Pressure

NHAT0185

Engine speed

rpm

Line pressure

kPa (kg/cm

2

, psi)

D, 2 and 1 positions

R position

Idle

500 (5.1, 73)

775 (7.9, 112)

Stall

1,225 (12.5, 178)

1,912 (19.5, 277)

SERVICE DATA AND SPECIFICATIONS (SDS)

General Specifications

AT-382

Control Valves

NHAT0186

CONTROL VALVE AND PLUG RETURN SPRINGS

NHAT0186S01

Unit: mm (in)

Parts

Item

Part No.*

Free length

Outer diameter

Upper body

23

Pilot valve spring

31742-3AX03

38.98 (1.5346)

8.9 (0.350)

7

1-2 accumulator valve spring

31742-3AX00

20.5 (0.807)

6.95 (0.274)

28

1-2 accumulator piston spring

31742-3AX08

55.26 (2.176)

19.6 (0.772)

33

1st reducing valve spring

31742-80X05

27.0 (1.063)

7.0 (0.276)

35

3-2 timing valve spring

31736-01X00

23.0 (0.906)

6.65 (0.262)

18

Overrun clutch reducing valve spring

31742-80X15

37.5 (1.476)

6.9 (0.272)

16

Torque converter relief valve spring

31742-80X07

31.0 (1.220)

9.0 (0.354)

11

Torque converter clutch control valve

31742-85X00

56.98 (2.2433)

6.5 (0.256)

3

Cooler check valve spring

31742-85X01

29.4 (1.157)

6.0 (0.236)

Lower body

15

Pressure regulator valve spring

31742-80X13

45.0 (1.772)

15.0 (0.591)

20

Overrun clutch control valve spring

31762-80X00

21.7 (0.854)

7.0 (0.276)

24

Accumulator control valve spring

31742-80X02

22.0 (0.866)

6.5 (0.256)

29

Shift valve A spring

31762-80X00

21.7 (0.854)

7.0 (0.276)

32

Shuttle valve spring

31762-41X04

51.0 (2.008)

5.65 (0.222)

12

Shift valve B spring

31762-80X00

21.7 (0.854)

7.0 (0.276)

7

Pressure modifier valve spring

31742-41X15

30.5 (1.201)

9.8 (0.386)

3

31742-80X16

32.0 (1.260)

6.9 (0.272)

—

Oil cooler relief valve spring

31872-31X00

17.02 (0.670)

8.0 (0.315)

*: Always check with the Parts Department for the latest parts information.

Accumulator

NHAT0187

O-RING

NHAT0187S01

Unit: mm (in)

Accumulator

Inner diameter

(Small)

Inner diameter

(Large)

Servo release accumulator

26.9 (1.059)

44.2 (1.740)

N-D accumulator

34.6 (1.362)

39.4 (1.551)

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

SERVICE DATA AND SPECIFICATIONS (SDS)

Control Valves

AT-383

RETURN SPRING

=NHAT0187S02

Unit: mm (in)

Accumulator

Part number*

Free length

Outer diameter

Servo release accumulator

31605-80X00

52.5 (2.067)

20.1 (0.791)

N-D accumulator

31605-31X15

43.5 (1.713)

28.0 (1.102)

*: Always check with the Parts Department for the latest parts information.

Clutch and Brakes

NHAT0188

REVERSE CLUTCH

NHAT0188S01

Model code number

85X05

85X06

Number of drive plates

2

Number of driven plates

2

Drive plate thickness

mm (in)

Standard

1.6 (0.063)

Allowable limit

1.4 (0.055)

Clearance

mm (in)

Standard

0.5 - 0.8 (0.020 - 0.031)

Allowable limit

1.2 (0.047)

Thickness of retaining plates

Thickness

mm (in)

Part number*

6.6 (0.260)
6.8 (0.268)
7.0 (0.276)
7.2 (0.283)
7.4 (0.291)
7.6 (0.299)
7.8 (0.307)

31537-80X05
31537-80X06
31537-80X07
31537-80X08
31537-80X09
31537-80X20
31537-80X21

*: Always check with the Parts Department for the latest parts information.

HIGH CLUTCH

NHAT0188S02

Model code number

85X05

85X06

Number of drive plates

3

Number of driven plates

7 + 1

Drive plate thickness

mm (in)

Standard

1.6 (0.063)

Allowable limit

1.4 (0.055)

Clearance

mm (in)

Standard

1.8 - 2.2 (0.071 - 0.087)

Allowable limit

2.8 (0.110)

Thickness of retaining plates

Thickness

mm (in)

Part number*

3.2 (0.126)
3.4 (0.134)
3.6 (0.142)
3.8 (0.150)
4.0 (0.157)

31537-81X11

31537-81X12
31537-81X13
31537-81X14
31537-81X15

*: Always check with the Parts Department for the latest parts information.

SERVICE DATA AND SPECIFICATIONS (SDS)

Accumulator (Cont’d)

AT-384
