Infiniti I30 (A33). Manual - part 62

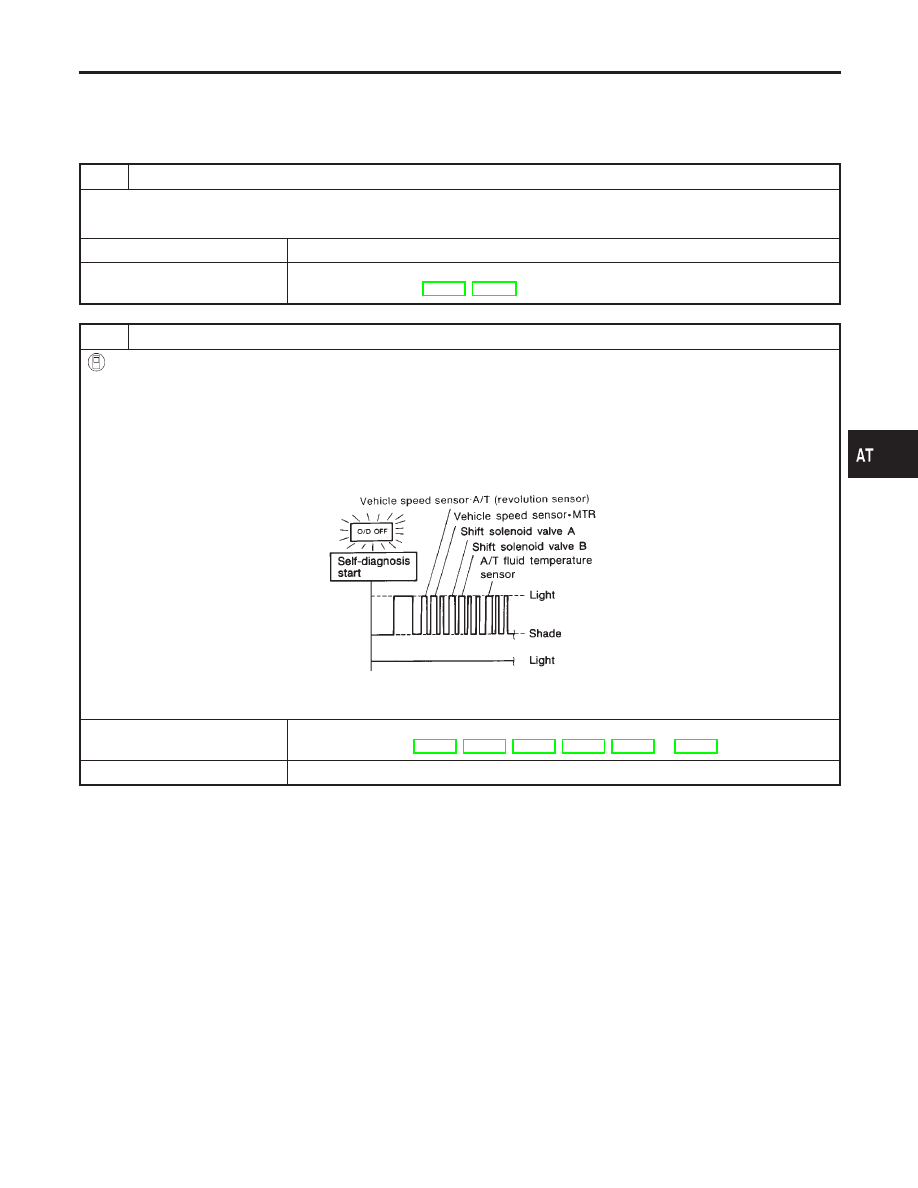

11. A/T Does Not Shift: D

3

→

D

4

=NHAT0098

SYMPTOM:

I

A/T does not shift from D

3

to D

4

at the specified speed.

I

A/T must be warm before D

3

to D

4

shift will occur.

1

CHECK SYMPTOM

Are “7. Vehicle Does Not Creep Forward In D, 2 Or 1 Position” and “8. Vehicle Cannot Be Started From D

1

” OK?

Yes or No

Yes

©

GO TO 2.

No

©

Go to “7. Vehicle Does Not Creep Forward In D, 2 Or 1 Position” and “8. Vehicle Cannot
Be Started From D

1

”, AT-233, AT-236.

2

CHECK SELF-DIAGNOSTIC RESULTS

With CONSULT-II

Does self-diagnosis, after cruise test, show damage to any of the following circuits?

I

Park/neutral position (PNP) switch

I

Overdrive control switch

I

A/T fluid temperature sensor

I

Vehicle speed sensor·A/T (revolution sensor)

I

Shift solenoid valve A or B

I

Vehicle speed sensor·MTR

SAT363HC

Yes or No

Yes

©

Check damaged circuit. Refer to “DTC P0705, P0710, P0720, P0750, P0755 or VHCL
SPEED SEN·MTR”, AT-102, AT-108, AT-114, AT-172, AT-177 or AT-203.

No

©

GO TO 3.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

11. A/T Does Not Shift: D

3

→

D

4

AT-245

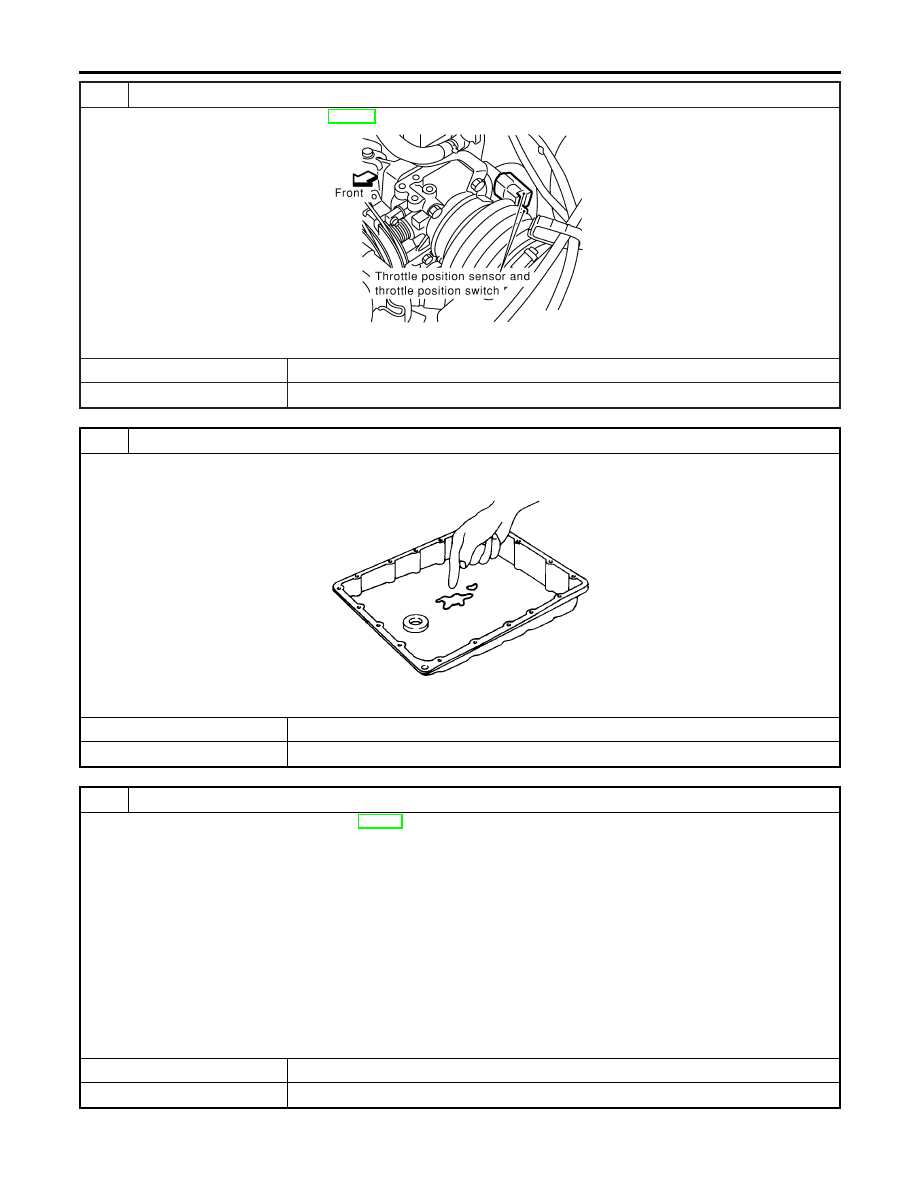

3

CHECK THROTTLE POSITION SENSOR

Check throttle position sensor. Refer to EC-176, “DTC P0120 Throttle Position Sensor.

SAT289K

OK or NG

OK

©

GO TO 4.

NG

©

Repair or replace throttle position sensor.

4

CHECK A/T FLUID CONDITION

1. Remove oil pan.
2. Check A/T fluid condition.

SAT171B

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 5.

5

DETECT MALFUNCTIONING ITEM

1. Remove control valve assembly. Refer to AT-280.
2. Check the following items:

I

Shift valve B

I

Overrun clutch control valve

I

Shift solenoid valve B

I

Pilot valve

I

Pilot filter

3. Disassemble A/T.
4. Check the following items:

I

Servo piston assembly

I

Brake band

I

Torque converter

I

Oil pump assembly

OK or NG

OK

©

GO TO 7.

NG

©

Repair or replace damaged parts.

TROUBLE DIAGNOSES FOR SYMPTOMS

11. A/T Does Not Shift: D

3

→

D

4

(Cont’d)

AT-246

6

DETECT MALFUNCTIONING ITEM

1. Remove control valve assembly. Refer to AT-280.
2. Check the following items:

I

Shift valve B

I

Overrun clutch control valve

I

Shift solenoid valve B

I

Pilot valve

I

Pilot filter

OK or NG

OK

©

GO TO 7.

NG

©

Repair or replace damaged parts.

7

CHECK SYMPTOM

Check again.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 8.

8

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

11. A/T Does Not Shift: D

3

→

D

4

(Cont’d)

AT-247

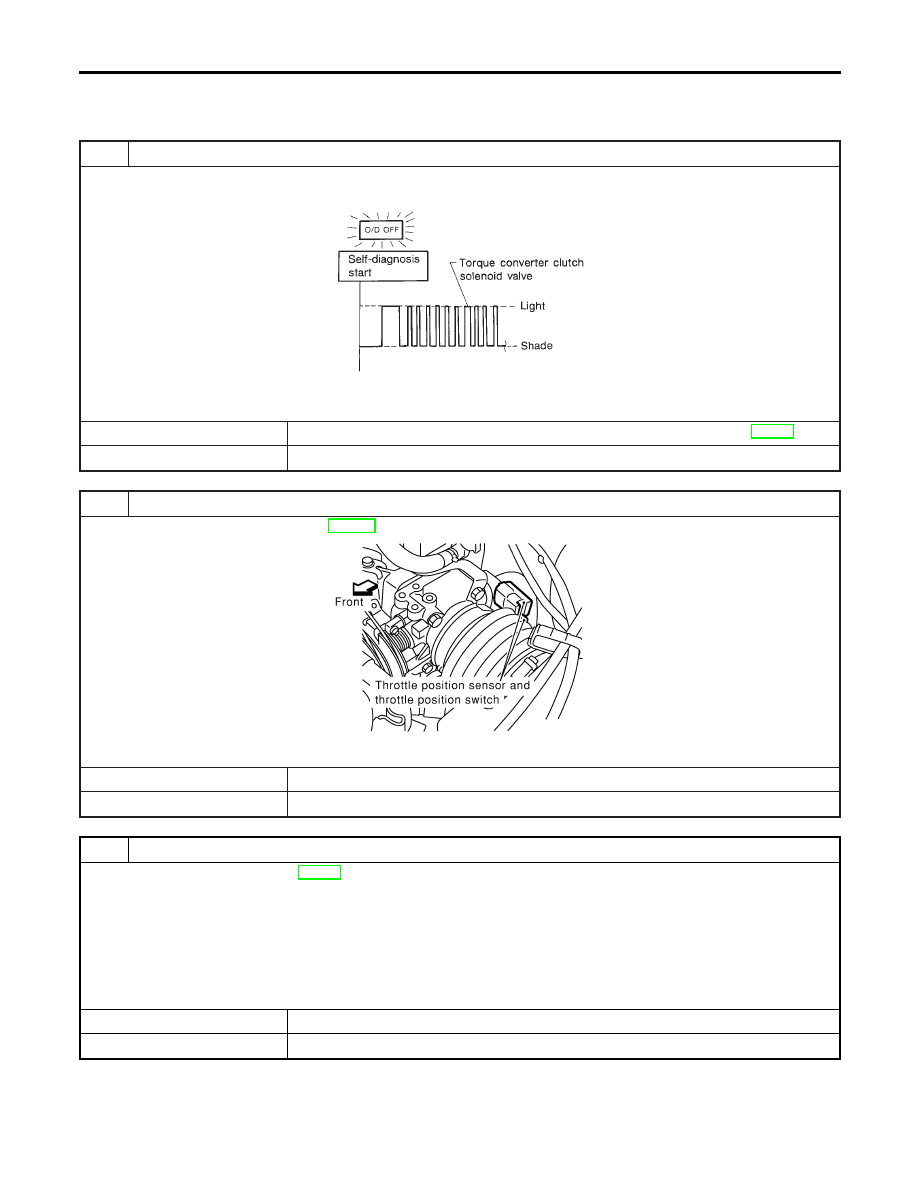

12. A/T Does Not Perform Lock-up

=NHAT0099

SYMPTOM:
A/T does not perform lock-up at the specified speed.

1

CHECK SELF-DIAGNOSTIC RESULTS

Does self-diagnosis show damage to torque converter clutch solenoid valve circuit after cruise test?

SAT346H

Yes or No

Yes

©

Check torque converter clutch solenoid valve circuit. Refer to “DTC P0740”, AT-151.

No

©

GO TO 2.

2

CHECK THROTTLE POSITION SENSOR

Check throttle position sensor. Refer to EC-176, “DTC P0120 Throttle Position Sensor”.

SAT289K

OK or NG

OK

©

GO TO 3.

NG

©

Repair or replace throttle position sensor.

3

DETECT MALFUNCTIONING ITEM

1. Remove control valve. Refer to AT-280.
2. Check following items:

I

Torque converter clutch control valve

I

Torque converter relief valve

I

Torque converter clutch solenoid valve

I

Pilot valve

I

Pilot filter

OK or NG

OK

©

GO TO 4.

NG

©

Repair or replace damaged parts.

TROUBLE DIAGNOSES FOR SYMPTOMS

12. A/T Does Not Perform Lock-up

AT-248
