7

DETECT MALFUNCTIONING ITEM

1. Remove control valve. Refer to AT-280.
2. Check the following items:

I

Shift valve A

I

Shift solenoid valve A

I

Pilot valve

I

Pilot filter

OK or NG

OK

©

GO TO 8.

NG

©

Repair or replace damaged parts.

8

CHECK SYMPTOM

Check again.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 9.

9

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

9. A/T Does Not Shift: D

1

→

D

2

or Does Not Kickdown: D

4

→

D

2

(Cont’d)

AT-241

10. A/T Does Not Shift: D

2

→

D

3

=NHAT0097

SYMPTOM:
A/T does not shift from D

2

to D

3

at the specified speed.

1

CHECK SYMPTOM

Are 7. Vehicle Does Not Creep Forward In D, 2 Or 1 Position and 8. Vehicle Cannot Be Started From D

1

OK?

Yes or No

Yes

©

GO TO 2.

No

©

Go to 7. Vehicle Does Not Creep Forward In D, 2 Or 1 Position and 8. Vehicle Cannot
Be Started From D

1

, AT-233, AT-236.

2

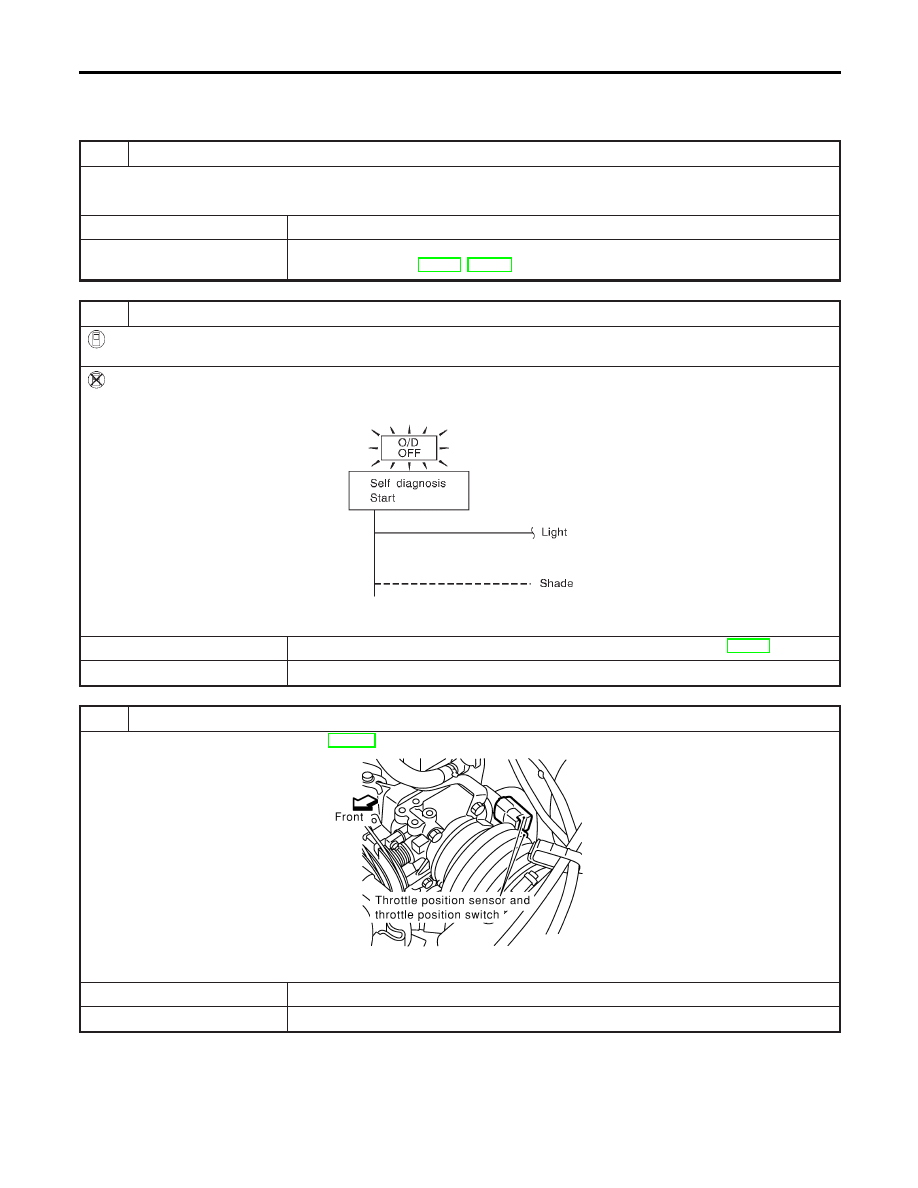

CHECK PARK/NEUTRAL POSITION (PNP) SWITCH CIRCUIT

With CONSULT-II

Does “TCM INPUT SIGNALS” in “DATA MONITOR” show damage to park/neutral position (PNP) switch circuit?

Without CONSULT-II

Does self-diagnosis show damage to park/neutral position (PNP) switch circuit?

SAT367J

Yes or No

Yes

©

Check park/neutral position (PNP) switch circuit. Refer to “DTC P0705”, AT-102.

No

©

GO TO 3.

3

CHECK THROTTLE POSITION SENSOR

Check throttle position sensor. Refer to EC-176, “DTC P0120 Throttle Position Sensor”.

SAT289K

OK or NG

OK

©

GO TO 4.

NG

©

Repair or replace throttle position sensor.

TROUBLE DIAGNOSES FOR SYMPTOMS

10. A/T Does Not Shift: D

2

→

D

3

AT-242

4

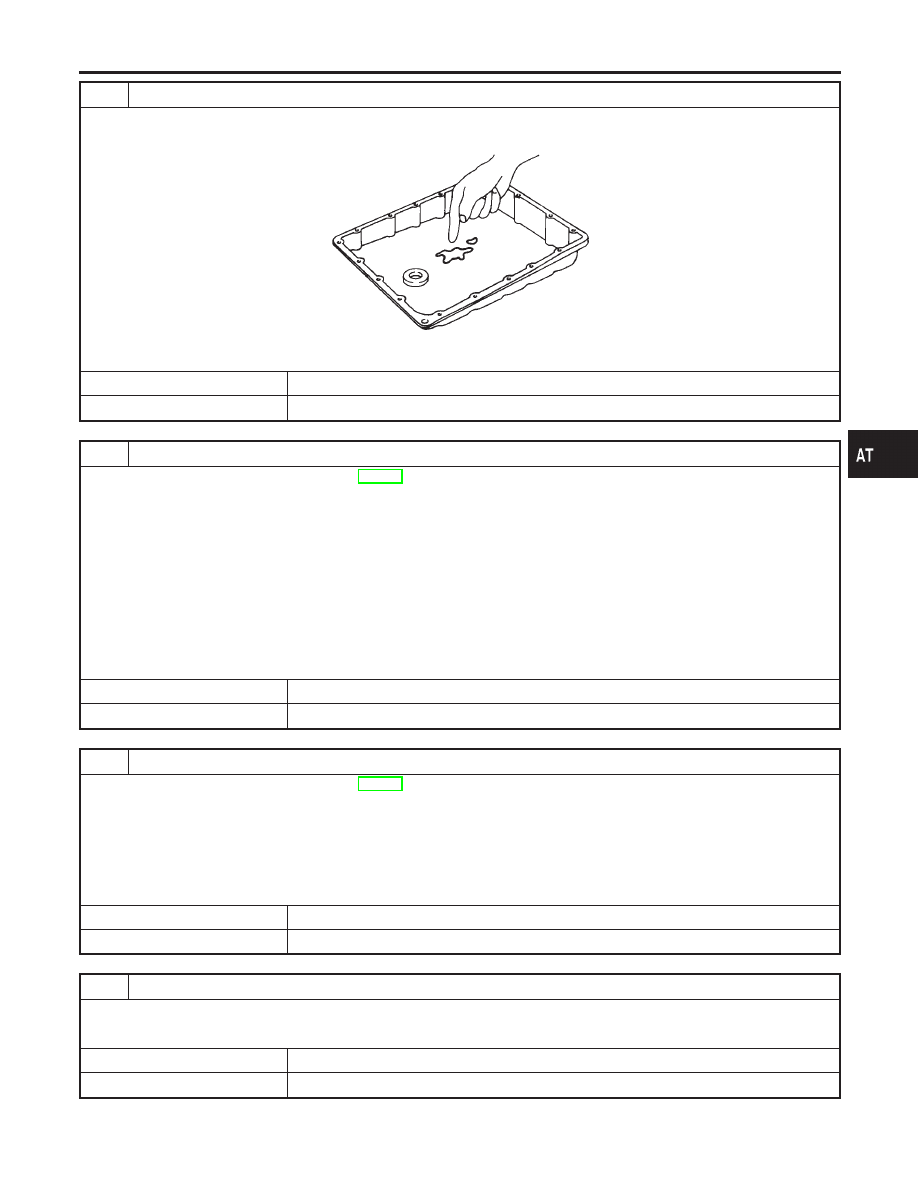

CHECK A/T FLUID CONDITION

1. Remove oil pan.
2. Check A/T fluid condition.

SAT171B

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 5.

5

DETECT MALFUNCTIONING ITEM

1. Remove control valve assembly. Refer to AT-280.
2. Check the following items:

I

Shift valve B

I

Shift solenoid valve B

I

Pilot valve

I

Pilot filter

3. Disassemble A/T.
4. Check the following items:

I

Servo piston assembly

I

High clutch assembly

I

Oil pump assembly

OK or NG

OK

©

GO TO 7.

NG

©

Repair or replace damaged parts.

6

DETECT MALFUNCTIONING ITEM

1. Remove control valve assembly. Refer to AT-280.
2. Check the following items:

I

Shift valve B

I

Shift solenoid valve B

I

Pilot valve

I

Pilot filter

OK or NG

OK

©

GO TO 7.

NG

©

Repair or replace damaged parts.

7

CHECK SYMPTOM

Check again.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 8.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

10. A/T Does Not Shift: D

2

→

D

3

(Cont’d)

AT-243

8

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

TROUBLE DIAGNOSES FOR SYMPTOMS

10. A/T Does Not Shift: D

2

→

D

3

(Cont’d)

AT-244
