Possible Cause

NHAT0214

Check the following items.

I

Shift solenoid valve A

I

Shift solenoid valve B

I

Each clutch

I

Hydraulic control circuit

SAT014K

SAT971J

SAT021J

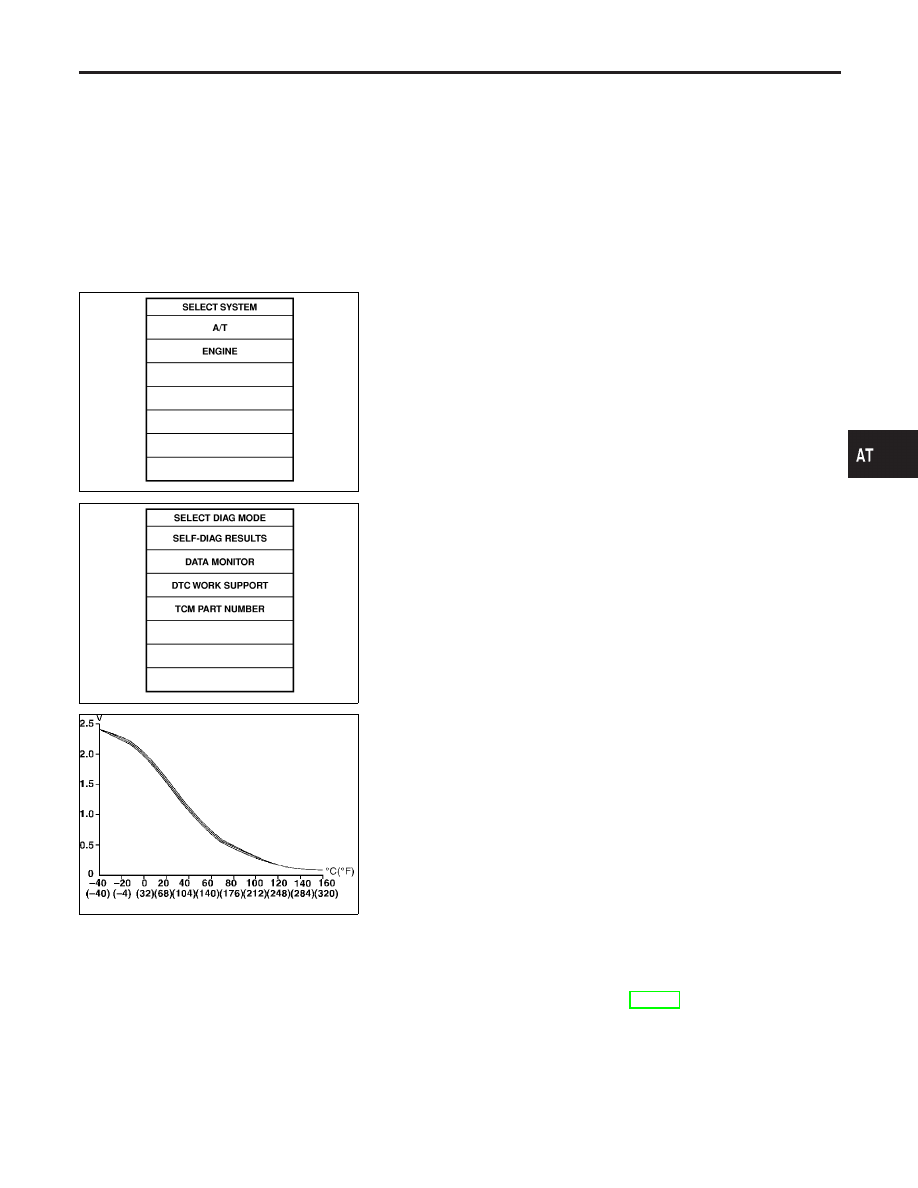

Diagnostic Trouble Code (DTC) Confirmation
Procedure

NHAT0215

CAUTION:

I

Always drive vehicle at a safe speed.

I

Be careful not to rev engine into the red zone on the
tachometer.

NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch OFF and wait at least 5 seconds before
conducting the next test.
TESTING CONDITION:
Always drive vehicle on a level road to improve the accuracy
of test.
After the repair, perform the following procedure to confirm the
malfunction is eliminated.

WITH CONSULT-II

NHAT0215S01

1)

Start engine and select “DATA MONITOR” mode for “A/T” with
CONSULT-II.

2)

Make sure that output voltage of A/T fluid temperature sensor
is within the range below.
FLUID TEMP SEN: 0.4 - 1.5V
If out of range, drive the vehicle to decrease the voltage (warm
up the fluid) or stop engine to increase the voltage (cool down
the fluid).

3)

Select “1ST GR FNCTN P0731” of “DTC WORK SUPPORT”
mode for “A/T” with CONSULT-II and touch “START”.

4)

Accelerate vehicle to 20 to 25 km/h (12 to 16 MPH) under the
following condition and release the accelerator pedal com-
pletely.
THROTTLE POSI: Less than 1.0/8 (at all times during step
4)
Selector lever: D position (O/D ON)

I

Check that “GEAR” shows “2” after releasing pedal.

5)

Depress accelerator pedal to WOT (more than 7.0/8 of
“THROTTLE POSI”) quickly from a speed of 20 to 25 km/h (12
to 16 MPH) until “TESTING” changes to “STOP VEHICLE” or
“COMPLETED”. (It will take approximately 3 seconds.)
If the check result NG appears on CONSULT-II screen, go to
“DIAGNOSTIC PROCEDURE”, AT-128.
If “STOP VEHICLE” appears on CONSULT-II screen, go to the
following step.

I

Check that “GEAR” shows “1” when depressing accelera-
tor pedal to WOT.

I

If “TESTING” does not appear on CONSULT-II for a long
time, select “SELF-DIAG RESULTS” for “ENGINE”. In case

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0731 A/T 1ST GEAR FUNCTION

Possible Cause

AT-125

a 1st trip DTC other than P0731 is shown, refer to appli-
cable “TROUBLE DIAGNOSIS FOR DTC”.

6)

Stop vehicle.

7)

Follow the instruction displayed. (Check for normal shifting
referring to the table below.)

Vehicle condition

Gear on actual transmission shift pattern when

screen is changed to 1

,

2

,

3

,

4

No malfunction exists.

1

,

2

,

3

,

4

Malfunction for P0731 exists.

2

,

2

,

3

,

3

4

,

3

,

3

,

4

8)

Make sure that “OK” is displayed. (If “NG” is displayed, refer
to “DIAGNOSTIC PROCEDURE”.)
Refer to “DIAGNOSTIC PROCEDURE”, AT-128.
Refer to shift schedule, AT-382.

WITH GST

NHAT0215S02

Follow the procedure “With CONSULT-II”.

DTC P0731 A/T 1ST GEAR FUNCTION

Diagnostic Trouble Code (DTC) Confirmation Procedure (Cont’d)

AT-126

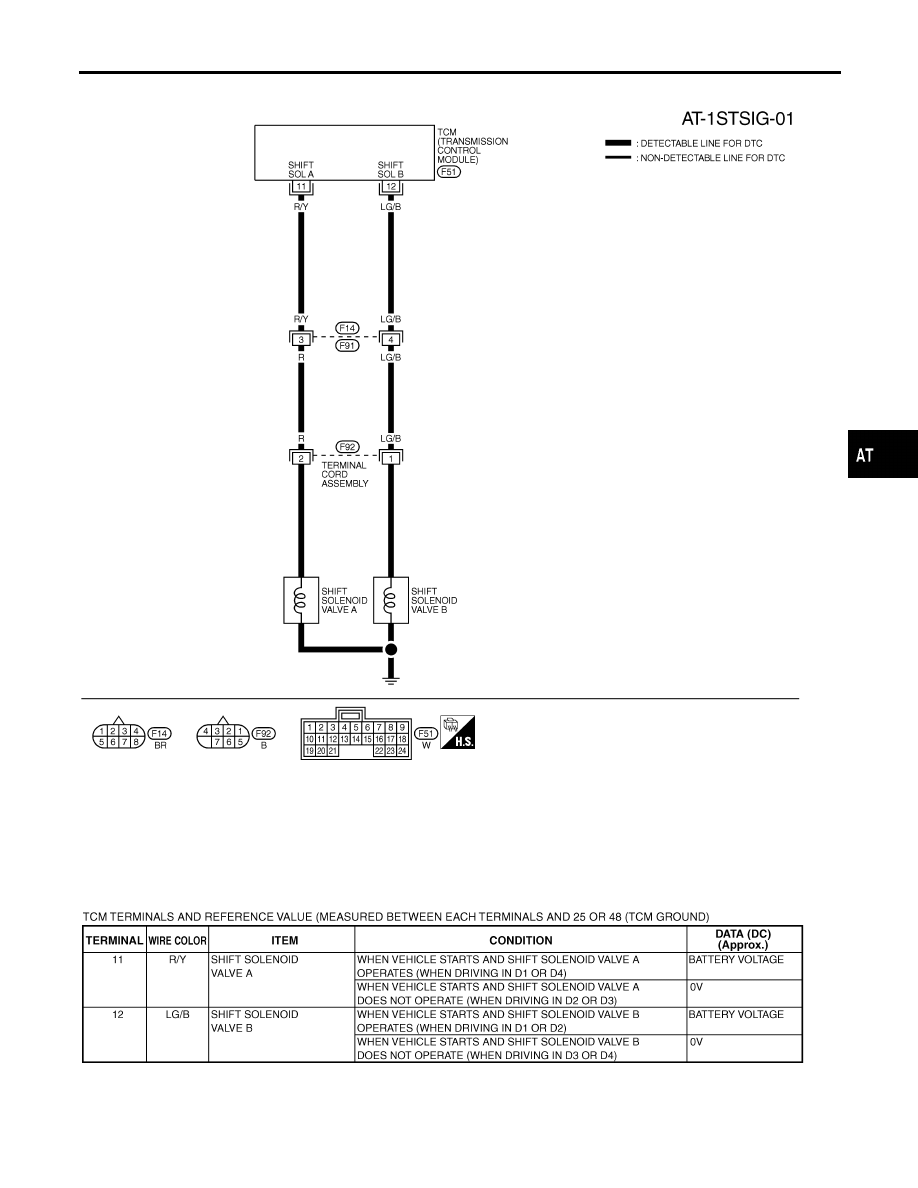

Wiring Diagram — AT — 1ST

NHAT0047

MAT808A

SAT297K

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0731 A/T 1ST GEAR FUNCTION

Wiring Diagram — AT — 1ST

AT-127

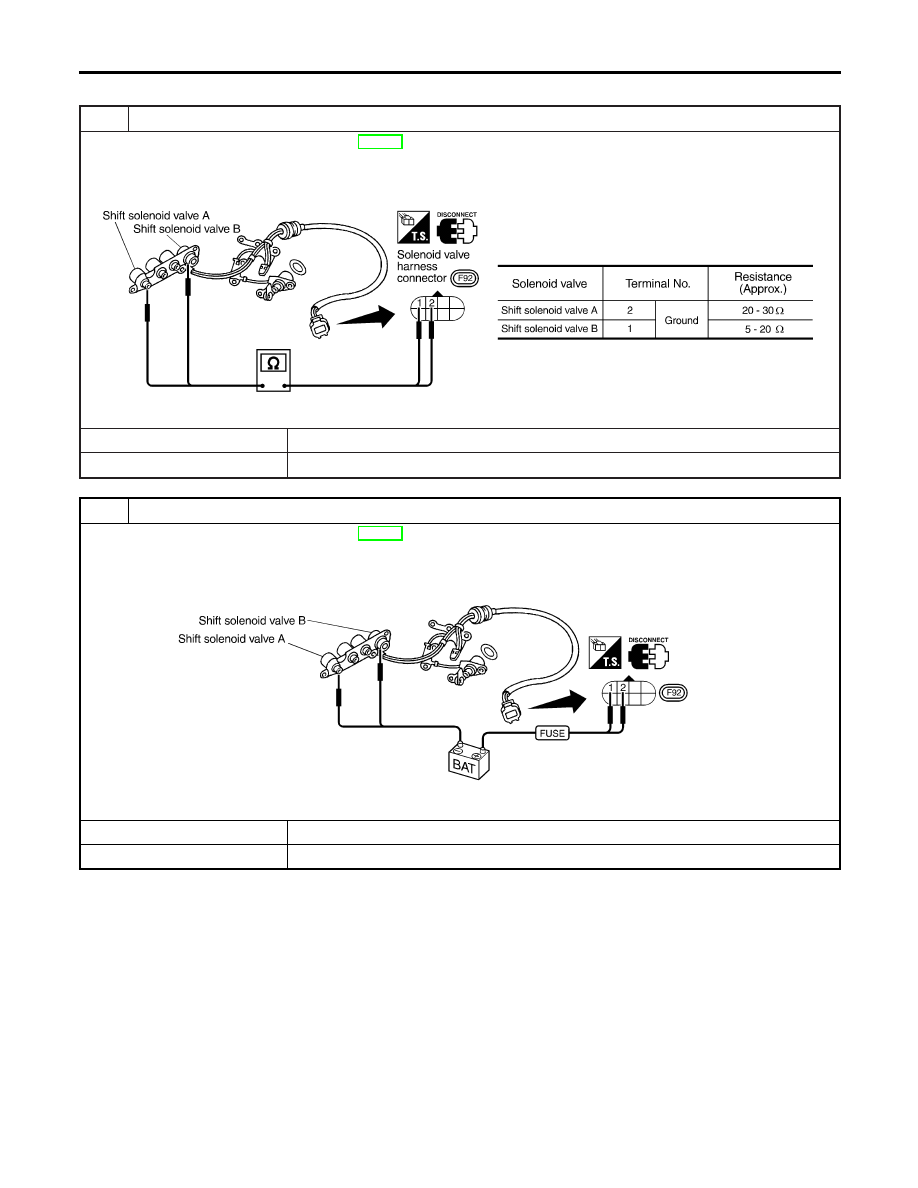

Diagnostic Procedure

NHAT0048

1

CHECK VALVE RESISTANCE

1. Remove control valve assembly. Refer to AT-280.

I

Shift solenoid valve A

I

Shift solenoid valve B

2. Check resistance between two terminals.

SAT043KA

OK or NG

OK

©

GO TO 2.

NG

©

Repair or replace damaged parts.

2

CHECK VALVE OPERATION

1. Remove control valve assembly. Refer to AT-280.

I

Shift solenoid valve A

I

Shift solenoid valve B

2. Check solenoid valve by listening for its operating sound while applying battery voltage to the terminal and ground.

SAT044K

OK or NG

OK

©

GO TO 3.

NG

©

Repair or replace shift solenoid valve assembly.

DTC P0731 A/T 1ST GEAR FUNCTION

Diagnostic Procedure

AT-128
