SAT135K

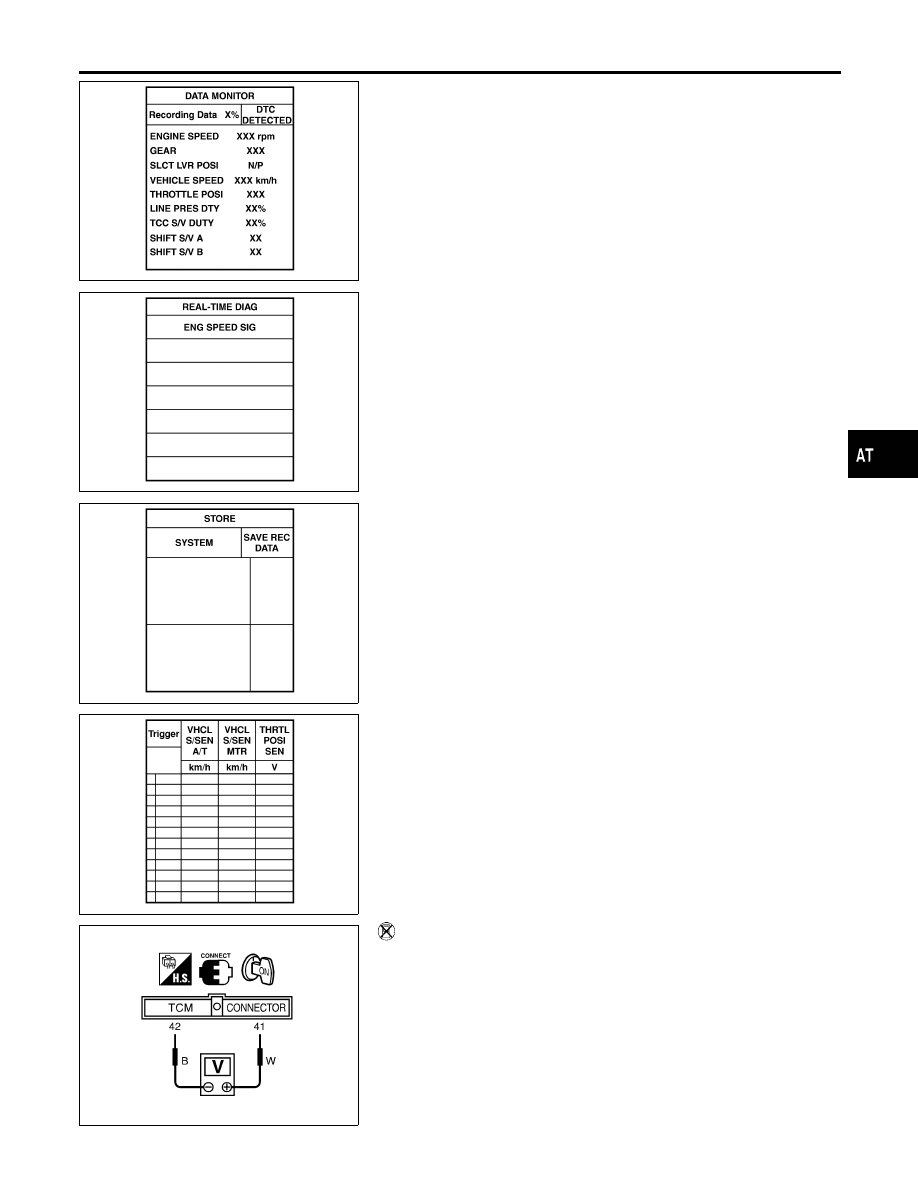

12. After finishing cruise test part 1, touch “STOP”.

SAT987J

SAT974J

13. Touch “STORE” and touch “BACK”.

SAT975J

14. Touch “DISPLAY”.
15. Touch “PRINT”.
16. Check the monitor data printed out.
17. Continue cruise test part 2 and 3.

SAT331JA

Without CONSULT-II

NHAT0029S0403

I

Throttle position sensor can be checked by voltage across
terminals 41 and 42 of TCM.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — BASIC INSPECTION

Road Test (Cont’d)

AT-73

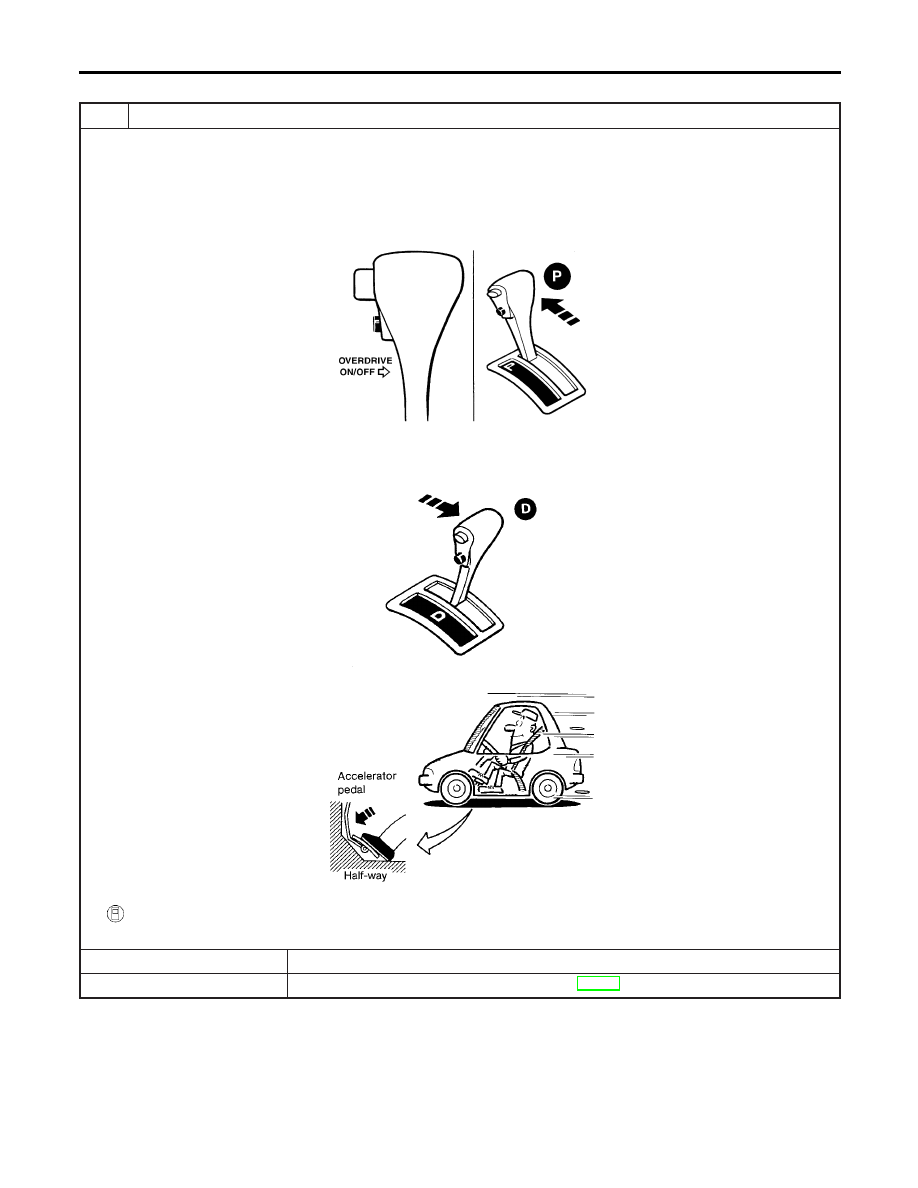

Cruise Test — Part 1

=NHAT0029S0404

1

CHECK STARTING GEAR (D

1

) POSITION

1. Drive vehicle for approx. 10 minutes to warm engine oil and ATF up to operating temperature.

ATF operating temperature:

50 - 80°C (122 - 176°F)

2. Park vehicle on flat surface.
3. Set overdrive control switch to ON position.
4. Move selector lever to P position.

SAT001J

5. Start engine.
6. Move selector lever to D position.

SAT775B

7. Accelerate vehicle by constantly depressing accelerator pedal half-way.

SAT495G

8. Does vehicle start from D

1

?

Read gear position.

Yes or No

Yes

©

GO TO 2.

No

©

Go to “8. Vehicle Cannot Be Started From D

1

”, AT-236. Continue ROAD TEST.

TROUBLE DIAGNOSIS — BASIC INSPECTION

Road Test (Cont’d)

AT-74

2

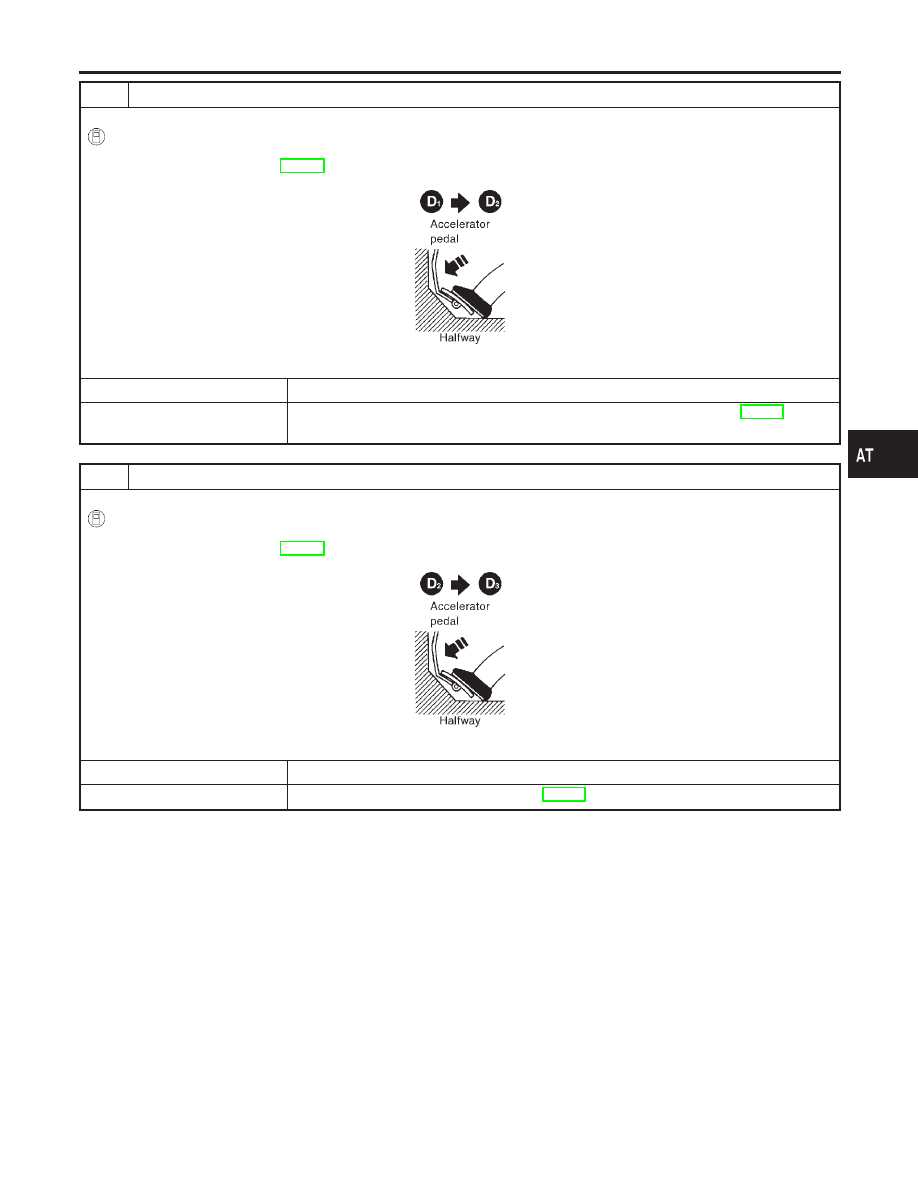

CHECK SHIFT UP (D

1

TO D

2

)

Does A/T shift from D

1

to D

2

at the specified speed?

Read gear position, throttle opening and vehicle speed.

Specified speed when shifting from D

1

to D

2

:

Refer to Shift schedule, AT-382.

SAT954I

Yes or No

Yes

©

GO TO 3.

No

©

Go to “9. A/T Does Not Shift: D

1

,

D

2

Or Does Not Kickdown: D

4

,

D

2

”, AT-239. Con-

tinue ROAD TEST.

3

CHECK SHIFT UP (D

2

TO D

3

)

Does A/T shift from D

2

to D

3

at the specified speed?

Read gear position, throttle position and vehicle speed.

Specified speed when shifting from D

2

to D

3

:

Refer to Shift schedule, AT-382.

SAT955I

Yes or No

Yes

©

GO TO 4.

No

©

Go to “10. A/T Does Not Shift: D

2

,

D

3

”, AT-242. Continue ROAD TEST.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — BASIC INSPECTION

Road Test (Cont’d)

AT-75

4

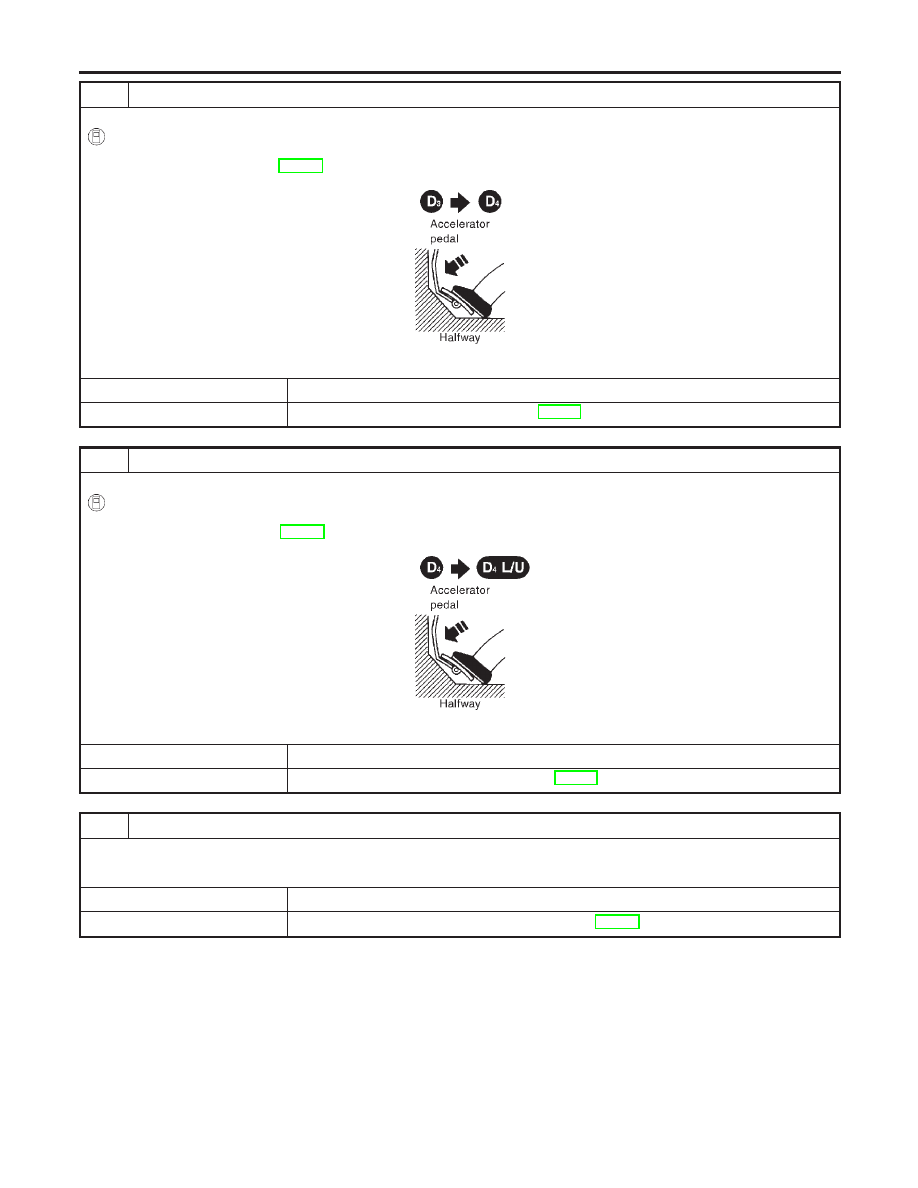

CHECK SHIFT UP (D

3

TO D

4

)

Does A/T shift from D

3

to D

4

at the specified speed?

Read gear position, throttle position and vehicle speed.

Specified speed when shifting from D

3

to D

4

:

Refer to shift schedule, AT-382.

SAT956I

Yes or No

Yes

©

GO TO 5.

No

©

Go to “11. A/T Does Not Shift: D

3

,

D

4

”, AT-245. Continue ROAD TEST.

5

CHECK LOCK-UP (D

4

TO D

4

L/U)

Does A/T perform lock-up at the specified speed?

Read vehicle speed, throttle position when lock-up duty becomes 94%.

Specified speed when lock-up occurs:

Refer to Shift schedule, AT-382.

SAT957I

Yes or No

Yes

©

GO TO 6.

No

©

Go to “12. A/T Does Not Perform Lock-up”, AT-248. Continue ROAD TEST.

6

CHECK HOLD LOCK-UP

Does A/T hold lock-up condition for more than 30 seconds?

Yes or No

Yes

©

GO TO 7.

No

©

Go to “13. A/T Does Not Hold Lock-up Condition”, AT-250.

TROUBLE DIAGNOSIS — BASIC INSPECTION

Road Test (Cont’d)

AT-76
